Таза бөлме панельдері, сондай-ақ тазарту панельдері немесе таза бөлме сэндвич панельдері деп аталады, басқарылатын орталарға арналған композиттік құрылыс тақталары.SENBO құрылыс материалдарыбұл панельдерді фармацевтикалық, электронды, азық-түлік және медициналық мекемелерге жеткізе отырып, өрт қауіпсіздігіне, бетті тазалауға және ұзақ мерзімді өлшем тұрақтылығына назар аударады.

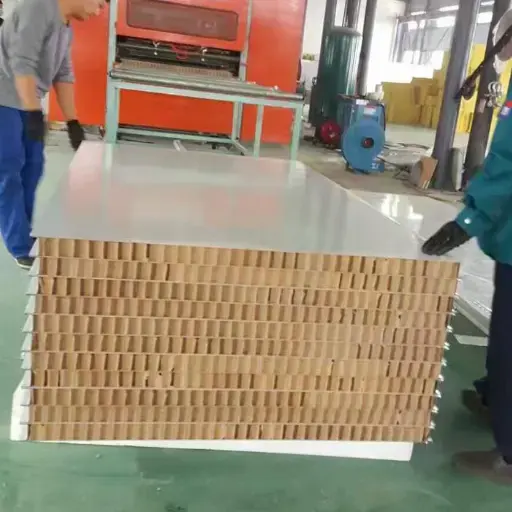

Панель екі жағындағы металл қаптамадан және функционалды өзектен тұрады. Қаптау материалдарына түрлі-түсті боялған болат, 304/316 баспайтын болат, мырышталған болат және алюминий-магний-марганец қорытпасы жатады. Негізгі опцияларға тас жүн, шыны-магний, магний оксисульфаты, кремний-рок, полиуретан, алюминий бал ұясы, қағаз бал ұясы және гипс кіреді. Стандартты панель қалыңдығы 50 мм, 75 мм және 100 мм, теңшеу 200 мм дейін. Қаптау қалыңдығы 0,3 мм-ден 1,0 мм-ге дейін.
Әртүрлі негізгі материалдар отқа төзімділік, ылғалға төзімділік, құрылымдық беріктік және құнының әртүрлі баланстарын қамтамасыз етеді. Төмендегі кестеде негізгі опциялар жинақталған.
| Негізгі материал | Өрт рейтингі | Негізгі сипаттамалар | Типтік қолданбалар |
|---|---|---|---|
| Тас жүн | А класы жанбайтын | Өрт оқшаулау, дыбысты сіңіру, орташа құны | Өнеркәсіптік зауыттар, электронды шеберханалар, өртке қарсы қалқалар |
| Шыны-магний / магний оксисульфаты | А1 класы жанбайтын | Ылғалға төзімді, құрылымдық беріктігі жоғары, аспалы жабдықты қолдайды | Аурухананың операциялық бөлмелері, ылғалдылығы жоғары тамақ цехтары, GMP фармацевтикалық аймақтары |
| Кремний-тас | B1 класы отқа төзімді | Жеңіл, үнемді, аз түтін | Фармацевтикалық GMP бөлмелері, тоңазытқыш қоймалары, орау цехтары |
| Полиуретан (PU) | B1 сыныбы | Өте жақсы жылу оқшаулау, төмен жылу өткізгіштік | Азық-түлікті салқындату қоймалары, температуралық бақыланатын фармацевтикалық қоймалар |
| Алюминий бал ұясы | А сыныбы | Жоғары тегістік, жеңіл, төбеге жүктемені азайту | Жоғары сапалы таза бөлме төбелері, дәлдіктегі оптикалық жинақтау бөлмелері |
Қаптау материалы тазалыққа, коррозияға төзімділікке және дезинфекциялық құралдармен үйлесімділікке әсер етеді. Түспен қапталған болат стандартты, бактерияға қарсы және антистатикалық нұсқаларында қол жетімді. Тот баспайтын болаттан жасалған қаптамалар қышқылдарға, сілтілерге және дезинфекциялау құралдарымен қайталап сүртуге қарсы тұрады, бұл оларды операциялық бөлмелер мен GMP аймақтарына жарамды етеді. Алюминий-магний-марганец қорытпасының қаптамалары магниттік емес және жеңіл, сезімтал аспаптық зертханалар үшін жарамды.

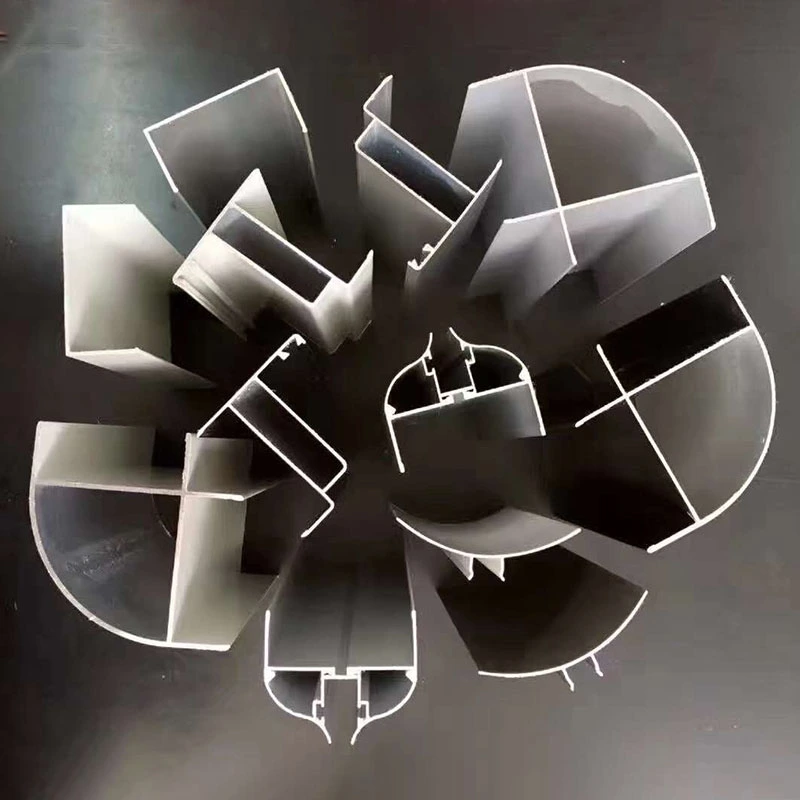

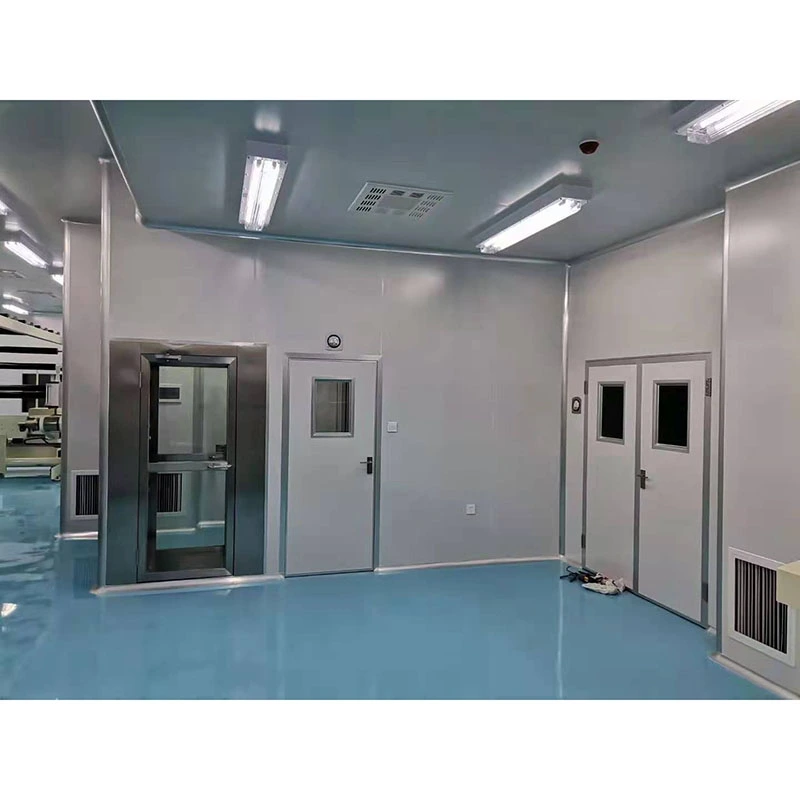

Сондай-ақ үйлестірілген қоршау құрамдастарын қажет ететін жобалар үшін SENBO жеткізілімдеріқосалқы жүйелералюминий профильдері, бұрыштық жиектер және таза бөлменің панельдеріне сәйкес келетін есік жақтаулары сияқты.
Тас жүні және шыны-магний өзектері А немесе А1 сыныбының жанбайтын көрсеткіштеріне жетеді. Панельдер стандартты өрт сынағы жағдайында улы түтін шығармайды. Кіріктірілген мырышталған болаттан жасалған периметрі бар қолмен жасалған панельдер жоғары иілу беріктігін ұсынады және ілулі жабдықты ұстай алады. Бұл құрылыс әдетте коммуналдық жүктемелерді көтеруі керек төбелер мен қалқалар үшін белгіленеді.

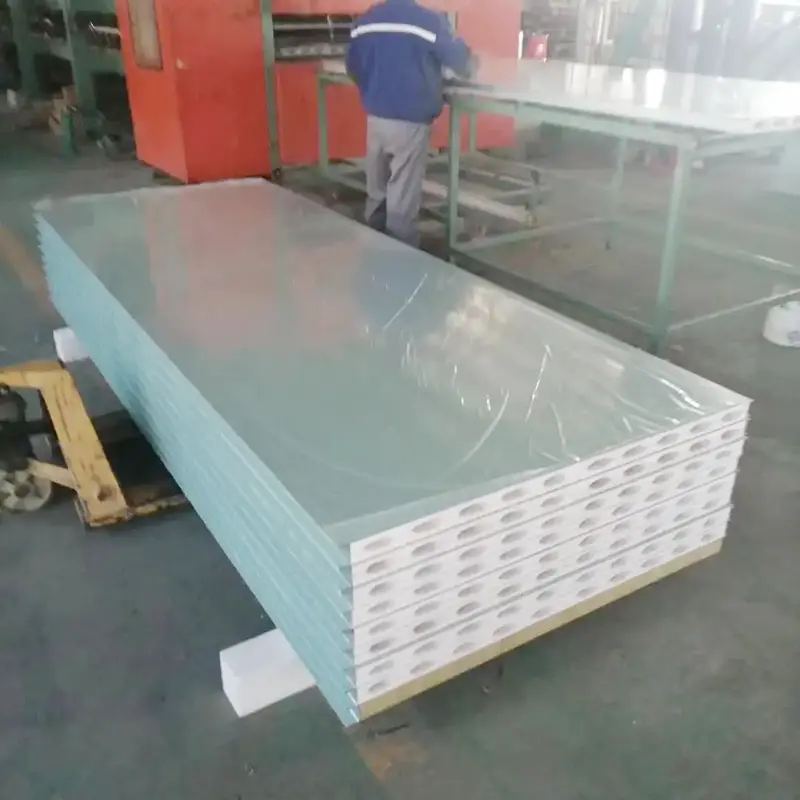

Шыны-магний және магний оксисульфаты өзектері ылғалдылығы жоғары ортада өлшемді түрде тұрақты және зеңнің өсуіне қарсы тұрады. Полиуретанды өзектер ең төменгі жылу өткізгіштігін қамтамасыз етеді, шамамен 0,024 Вт/(м·К), бұл салқындатқыш қоймада және температура бақыланатын таза бөлмелерде тұрақты температураны сақтауға көмектеседі.

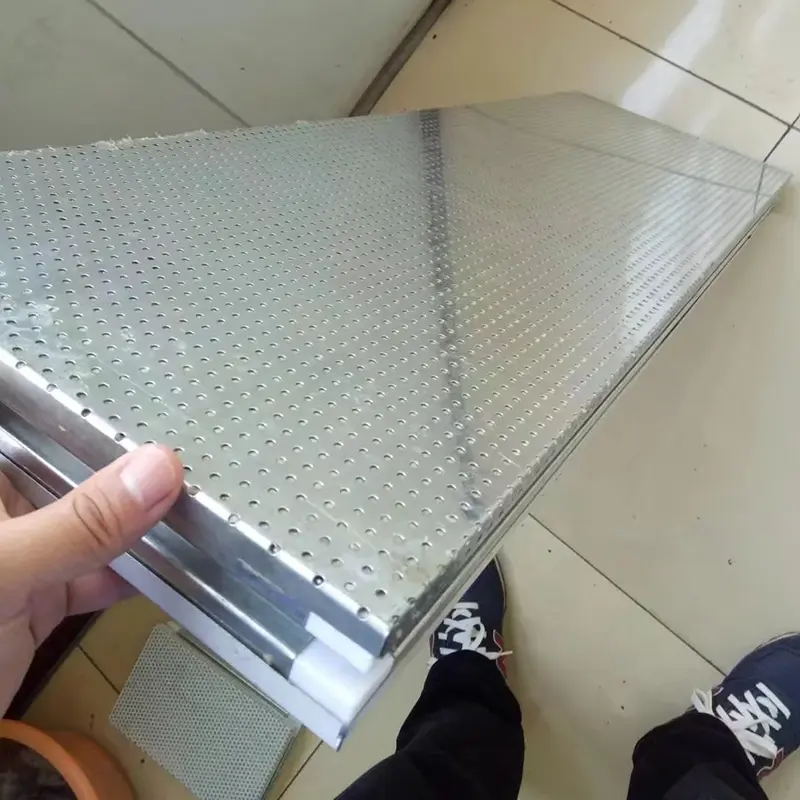

In some building envelope designs, perforated metal panels are used as ceiling or wall finishes in combination with тас жүннен жасалған сэндвич панельдер to achieve both acoustic control and insulation. SENBO can supply both product types for integrated cleanroom projects.
Келесі кестеде стандартты параметрлер берілген. Жеке конфигурациялар сұраныс бойынша қол жетімді.
| Параметр | Ауқым / Параметрлер | Ескертпелер |
|---|---|---|
| Қаптау материалдары | Түспен қапталған болат, 304/316 баспайтын болат, мырышталған болат, Al-Mg-Mn қорытпасы | Қалыңдығы 0,3–1,0 мм |
| Негізгі материалдар | Rock wool, glass-magnesium, magnesium oxysulfate, silica-rock, PU, aluminum honeycomb, paper honeycomb, gypsum | Өрт, ылғал және жүктеме талаптары бойынша таңдалады |
| Панель қалыңдығы | 50/75/100/120/150/200 мм | Реттелетін |
| Тиімді ені | 950/980/1150/1180 мм | Арнайы өлшемдер қол жетімді |
| Өрт рейтингі | Класс A, A1, A2, B1 ядроға байланысты | Сынақ есептері қолжетімді |
| Беттік өңдеулер | Антибактериалды жабын, антистатикалық жабын, фторкөміртекті жабын | Қаптау материалына қолданылады |
| Стандарттар | GB 8624-2012, GB/T 23932-2009 | Сәйкестік құжаттамасы бар |
Аурухананың операциялық бөлмелері және GMP фармацевтикалық аймақтары үшін:Шыны-магний немесе магний оксисульфатты өзегі бар тот баспайтын болаттан жасалған қаптамаларды таңдаңыз. Олар ылғалға төзімділікті, тазартуды және жабдықты қолдау үшін жоғары құрылымдық беріктікті қамтамасыз етеді.
Электрондық және жартылай өткізгішті таза бөлмелер үшін:Антистатикалық түспен қапталған болат қаптамалар шаңның тартылуын және статикалық зақымдануды болдырмауға көмектеседі. Алюминий ұялы өзектер жоғары тегістігі бар жеңіл төбелерді ұсынады.
Тамақ өңдеу және орталық асүйлер үшін:304 тот баспайтын болаттан жасалған қаптамаларды және шыны-магний немесе магний оксисульфаты сияқты ылғалға төзімді өзектерді таңдаңыз. Олар жиі жууға және дезинфекциялаушы заттардың әсеріне төтеп береді.
Тоңазытқыш және температура реттелетін қоймалар үшін:Полиуретанды өзектер ең жақсы жылу оқшаулауын қамтамасыз етеді. Өрт деңгейінің жергілікті код талаптарына сәйкес келетінін растаңыз және қажет болса, қосымша өрттен қорғауды қарастырыңыз.
Жалпы өнеркәсіптік кәсіпорындар үшін: Rock wool cores offer a cost-effective balance of fire resistance and thermal insulation. Color-coated steel facings are usually sufficient.
Панельдер зауытта алдын ала дайындалады және тіл мен ойық немесе H-профильді қосылымдарды пайдаланып сайтта жиналады. Периметрі болат жақтаулары бар қолдан жасалған панельдер төбелер мен жабдықты ілу үшін жоғары жүктемені қамтамасыз етеді. SENBO кіріс материалды тексеруді, процестегі тексерулерді және әрбір партияда соңғы өлшемді тексеруді орындайды. Бірінші мақаланы тексеру және материал сертификаттары бар.
1.Аурухананың операциялық бөлмелері, ICU, ПТР зертханалары және биоқауіпсіздік зертханалары.
2.Фармацевтикалық GMP шеберханалары, вакциналарды өндіру желілері және стерильді толтыру бөлмелері.
3.Тамақ өңдеу цехтары, сүт өнімдері, орталық асханалар.
4.Электрондық чиптерді өндіру, жартылай өткізгіштерді құрастыру және литий батареяларын шығару бөлмелері.
5.Тоңазытқыш қоймасы, температура бақыланатын қоймалар және дәл зертханалық орталар.
Тас жүннен жасалған панельдер А класы жанбайтын және төмен бағамен жақсы дыбысты сіңіруді ұсынады. Магний оксиді (шыны-магний) панельдері A1 класы, ылғалға төзімді және құрылымдық жағынан күштірек, бұл оларды ылғалдылығы жоғары аймақтарға және жабдықты қолдауы керек төбелерге жарамды етеді.
Иә. Панельдің қалыңдығын 50 мм-ден 200 мм-ге дейін, беттік қалыңдығын 0,3 мм-ден 1,0 мм-ге дейін реттеуге болады және тиімді енін реттеуге болады. Теңшелетін ұзындықтар мен қосылым мәліметтері де жоба сызбаларына негізделген.
Тот баспайтын болаттан жасалған қаптамалар немесе бактерияға қарсы немесе фторкөміртекті жабыны бар түрлі-түсті болат алкоголь немесе хлор негізіндегі дезинфекциялау құралдарымен жиі тазалауға жарамды. Арнайы дезинфекциялау құралдарының үйлесімділігін техникалық топпен растаңыз.
Иә. Мырышпен қапталған болаттан жасалған периметрі бар қолмен жасалған панельдер жабдықты тоқтата тұруы мүмкін төбеге арналған қолданбалар үшін арнайы әзірленген. Алюминий ұялы өзектер жеңіл төбелік жүйелер үшін де қолданылады. Ұсынылатын төбелік панельдің максималды ұзындығы әдетте ауытқуды басқару үшін 3000 мм құрайды.
Біз өртке, жылу өткізгіштікке және тиісті механикалық қасиеттерге арналған сынақ есептерін береміз. Қаптаулар мен өзектерге арналған материал сертификаттары қамтылған. GMP немесе аурухана жобалары үшін валидацияны қолдау үшін қосымша құжаттама дайындалуы мүмкін.
