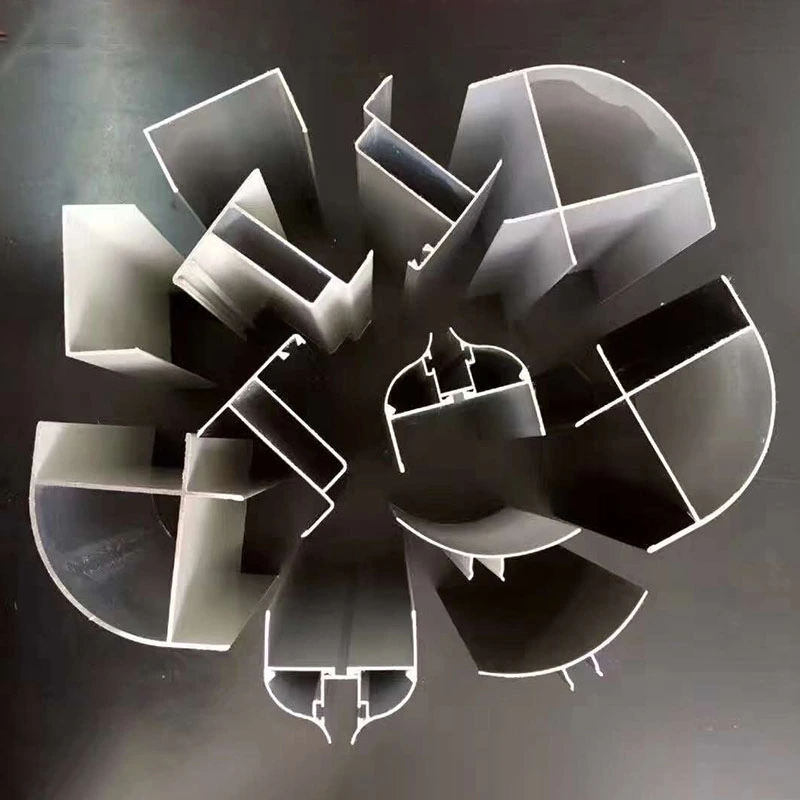

Таза бөлме алюминий аксессуарлары

Таза бөлме алюминий профильдері ретінде белгілі таза бөлме алюминий керек-жарақтары басқарылатын қоршаған ортаны қорғау жүйелеріне арналған арнайы компоненттер болып табылады.SENBO құрылыс материалдарыөлшемдік дәлдікке, бет тазалығына және модульдік үйлесімділікке назар аудара отырып, бұл профильдерді таза бөлме панелі мен керек-жарақтар ауқымының бөлігі ретінде қамтамасыз етеді.

The profiles are manufactured from 6063-T5 aluminum-magnesium-silicon alloy using high-temperature extrusion. Беттік әрлеуге анодтау, электрофорездік жабын және ұнтақ жабын кіреді, олардың әрқайсысы коррозияға төзімділік пен тегіс, шаң шығармайтын әрлеу үшін таңдалған. Standard profile length is 6 meters per piece, with custom cutting and non-standard specifications available.

Функционалды түрде өнім сериясы төрт негізгі санатты қамтиды: рамалық қосылым профильдері (I-профильдері, H-профильдері, T-профильдері), тығыздау және әрлеу профильдері (U-арналар, бұрыштық профильдер, ішкі және сыртқы радиусты профильдер), есік және терезе профильдері (есік жақтаулары, есік жапырағы бөліктері, терезе жақтаулары) және төбеге арналған аспа профильдері (FFU-келер, аспалы шынылар, T-профильдер" сәулелер).

Материалды және бетті өңдеу

Негізгі материал 6063-T5 алюминий қорытпасы болып табылады, ол беріктіктің, қаттылықтың және коррозияға төзімділіктің жақсы балансын ұсынады. Созылу күші 150-ден 350 МПа-ға дейін. Анодтау оңай тазалауға болатын және бөлшектерді тастамайтын қатты, тозуға төзімді бет береді. Ұнтақты жабын түстердің кең ауқымында қол жетімді берік әрлеуді қамтамасыз етеді, ал электрофоретикалық жабын тіпті күрделі профильдерде біркелкі жабуды қамтамасыз етеді.

Барлық бетті өңдеулер аз бөлшектердің пайда болуы және қарапайым дезинфекциялау құралдарына төзімділік үшін таза бөлме талаптарын қанағаттандыруға арналған. Алюминий қорытпасының өзі улы емес, иіссіз және ылғал мен зеңнің өсуіне төзімді, бұл электроника, фармацевтика және тамақ өнеркәсібінің таза бөлмелерінде ұзақ мерзімді пайдалану арқылы көрсетілген.

Өлшемдік стандарттар және өнім ассортименті

Өнеркәсіп стандарттары мен жеткізуші өнім деректерінен құрастырылған келесі кестеде жалпы профиль санаттары үшін репрезентативті сипаттамалар берілген.

Нақты қондырғылардағы өнімділік

1. Модульдік үйлесімділік және өлшемдік төзімділік

Cleanroom алюминий аксессуарлары 40, 50 және 75 сериялары сияқты әмбебап сипаттамалары бар модульдік концепция бойынша жасалған. Қосылым ұясының ені мен саңылаулардың аралықтары салалық стандартты өлшемдерге сәйкес келеді, ал ұяшық енінің рұқсат етілген шегі әдетте ±0,2 мм шегінде бақыланады. Бұл әртүрлі құрамдас бөліктер арасында жылдам және тығыз құрастыруды қамтамасыз етеді. Зауыттық жинақты тексеру қосылымдардың тығыздығын, өлшемдік үйлестіруді және тығыздағыш құрылымдардың үйлесімділігін тексеруді қамтиды, осылайша профильдер орнатудан кейін кедергі келтірмейді немесе тураланбайды.

2. Тазалау үшін радиус бұрышының дизайны

Жартылай өткізгішті тазалау бөлмелері және фармацевтикалық GMP шеберханалары сияқты қатаң тазалық талаптары бар орталарда қабырғадан қабырғаға және қабырғадан төбеге дейінгі түйіспелер радиусы 50 мм (R50) алюминий қорытпасынан жасалған төсеммен аяқталады. The curved profile eliminates 90-degree angles, which reduces dust accumulation and simplifies cleaning and disinfection. The smooth transition also minimizes airflow turbulence, helping to preserve unidirectional laminar airflow in critical zones. Бұрыштық бөлшектер қабырғалық панельдерге соқыр тойтармалар арқылы бекітіледі, бұл дәнекерлеуге байланысты бөлшектердің ластануынсыз жылдам орнатуға мүмкіндік береді.

3. FFU қолдауына арналған торлы төбе жүйесі

FFU (Желдеткіш сүзгі бөлігі) тор жақтауы таза бөлме төбесі жүйесінің негізгі құрылымдық тірегі болып табылады. Ол стандартталған қосқыштармен (екі жақты, үш жақты, төрт жақты және т.б.) жинақталған жоғары берік Т-тәрізді алюминий қорытпасынан жасалған профильдерді пайдаланады. 6063-T5 қорытпасы жүйені жеңіл, бірақ күшті сақтайды, ал профиль қимасы қызметтік бағыттар үшін арнайы арналарды қамтиды. Коннекторлар коррозияға төзімділік үшін мырышталған. Стандартты тор модульдерінде FFU орнату талаптарына сәйкес келетін 1180×580 мм ішкі саңылау бар.

Суспензия жүйесі жүк көтергіштігі үшін 30% қауіпсіздік шегін қамтиды. Ілгіштер аралығы 1200 мм шегінде сақталады, ал жақтауды тегістеу әр метрге 1 мм-ден аз рұқсат етілген. Дәстүрлі дәнекерленген жақтаулармен салыстырғанда, бұл алдын ала құрастырылған тәсіл құрылыс уақытын 30%-дан астам қысқартады және кейінгі техникалық қызмет көрсету тиімділігін 50%-ға жақсартады.

4. Беттің тазалығы және нығыздау өнімділігі

Анодтаудан немесе ұнтақпен жабудан кейін бұл профильдердің беттері тегіс, бұлдырсыз және шаңның адгезиясына төзімді. Алдын ала әзірленген ойықтар шаң өткізбейтін және ауа өткізбейтіндігін арттыратын тығыздағыш жолақтар, ПВХ қақпақтары және пластикалық бұрыштық қорғаныстар сияқты металл емес компоненттерді орнатуға мүмкіндік береді. Алюминий қорытпасының материалының өзі улы емес, иіссіз, коррозияға төзімді және ылғалға төзімді, көптеген салаларда таза бөлме жағдайында ұзақ мерзімді өнімділігі дәлелденген.

Функционалдық сипаттамалары

1. Сенімді материал қасиеттері.6063-T5 алюминий қорытпасы біркелкі құрылымды және 150–350 МПа созылу беріктігін қамтамасыз етеді. Таза бөлменің қалыпты жағдайында дизайнның қызмет ету мерзімі кемінде 15 жыл.

2. Precise Tolerances for Tight Assembly.Саңылаудың еніне төзімділік ±0,2 мм шегінде сақталады. Модульдік дизайн және стандартталған интерфейстер таза бөлме панельдері мен тығыздағыш жолақтар сияқты қосымша материалдармен тығыз сәйкестікті қамтамасыз етеді.

3. Тегіс, шаң шығармайтын бет.Анодтау, электрофорез және ұнтақ бояуды қоса, бетті өңдеу коррозияға төзімді және оңай тазалауға болатын тегіс, кеуекті емес жабынды береді. Бұл бөлшектердің аз бөлінуіне арналған таза бөлме талаптарына сәйкес келеді.

4. Өнімнің толық ассортименті.Серияға арна профильдері, бұрыштық профильдер, радиусталған бұрыштық профильдер, есік пен терезе жақтаулары және FFU тор жүйелері кіреді. Сұраныс бойынша тапсырыс бойынша өлшемдер мен арнайы пішіндер шығарылуы мүмкін.

5. Модульдік құрастыру және қайта пайдалану мүмкіндігі.Профильдер дәнекерлеу қажеттілігін жоя отырып, болтты қосылыстар мен тойтармалар көмегімен жиналады. Бұл орналасуды өзгерту қажет болғанда жылдам орнатуға, бөлшектеуге және қайта пайдалануға мүмкіндік береді.

Орнату және үйлесімділік ескертпесі

Қабырғалық панель қосылымдары үшін:I-beam and H-beam profiles are used as intermediate connectors between panels. Verify that the profile slot width matches the panel edge thickness before installation. Саңылауларды болдырмау үшін бекіткіштерді біркелкі қатайтыңыз.

Бұрыштарды әрлеу үшін:Шаң ұстағыштарды жою үшін қабырғадан қабырғаға және қабырғадан төбеге дейінгі түйіспелерде R50 немесе одан үлкен радиус профильдерін пайдаланыңыз. Таза көріну және бөлшектердің ластануын азайту үшін бұрандалардың үстіне соқыр тойтармалар ұсынылады.

FFU тор төбелері үшін:Ілгіштер аралығы 1200 мм-ден аспайтынына және раманың әр метрге 1 мм-ге теңестірілуіне көз жеткізіңіз. 1180×580 мм тордың ашылуы FFU модульдері үшін стандартты болып табылады, бірақ реттелетін өлшемдерді орналастыруға болады.

Есік пен терезе жақтаулары үшін:Таза бөлме панелінің қалыңдығына сәйкес профильдерді таңдаңыз. Тығыздағыш ойықтың жоспарланған тығыздағышпен немесе тығыздағышпен үйлесімді екенін тексеріңіз. Орнатқаннан кейін есік немесе терезе байлаусыз біркелкі жұмыс істейтінін тексеріңіз.

Бұл профильдер қайда пайдаланылады

1.Электроника және жартылай өткізгішті тазалау бөлмелері: қабырға панельдері мен төбелеріне, сондай-ақ FFU тор төбелік жүйелеріне қосылу және бекіту.

2.Биофармацевтикалық GMP қондырғылары: R50 радиусы бар бұрыштық профильдер ішкі және сыртқы бұрыштарды тығыздау үшін, шаң ұстайтын өлі аймақтарды жояды.

3.Аурухананың операциялық бөлмелері мен ICU палаталары: есіктер мен терезе жақтауларын орнату және герметикалық герметикалық қолданбалар.

4.Азық-түлік өнімдерін өңдеуге арналған таза бөлмелер: таза бөлме панелінің қосылымдары, еден арналарын тығыздау және төбелік торды орнату.

5.Зертхананың таза аймақтары: жақтауды құрастыру, инженерлік желілерді біріктіру және тығыздау.

Жиі қойылатын сұрақтар

1. What surface treatment is recommended for pharmaceutical cleanrooms?

Фармацевтикалық GMP қондырғылары үшін әдетте анодталған немесе ұнтақпен қапталған әрлеу қолданылады, өйткені олар кеуекті емес, оңай тазаланады және қарапайым дезинфекциялау құралдарына төзімді. Электрофоретикалық жабын біркелкі жабу қажет болатын күрделі пішіні бар профильдер үшін белгіленуі мүмкін.

2. Радиустық бұрыштық профильдер дәнекерлеусіз қалай орнатылады?

Радиусталған бұрыштық профильдер әдетте соқыр тойтармалар арқылы бекітіледі. Бұл әдіс дәнекерлеуге байланысты жылуды, түтіндерді және бөлшектердің ластануын болдырмай, сенімді қосылымды қамтамасыз етеді. Тойтармалар ішінен орнатылып, оңай тазалауға болатын тегіс сыртқы бетті қалдырады.

3. Реттелетін профиль ұзындықтарын беруге болады ма?

Иә. Стандартты ұзындығы 6 метр, бірақ профильдерді зауытта көрсетілген ұзындықтарға кесуге болады. Стандартты емес көлденең қималарды ең аз тапсырыс мөлшері мен жеткізу уақытын ескере отырып, арнайы экструзия қалыптары арқылы да жасауға болады.

4. Алюминий профильдері мен таза бөлме панельдері арасындағы үйлесімділікті қалай қамтамасыз етуге болады?

Таза бөлме панельдерін өндірушілердің көпшілігі панельдерін салалық стандартты профиль ұясының еніне сәйкестендіру үшін жобалайды. Тапсырыс бермес бұрын, панель жиегінің қалыңдығы мен профиль ұясының ені үйлесімді екенін тексеріңіз. Біздің техникалық команда тексеру үшін өлшемді сызбалар мен үлгілерді ұсына алады.

5. FFU төбелік тор жүйесінің жүк көтергіштігі қандай?

FFU тор жүйесі FFU блоктарының, төбелік панельдердің және кез келген қызмет көрсету жүктемелерінің салмағын қамтитын күтілетін жүктемеден 30% қауіпсіздік маржасымен жобаланған. Жүктерді біркелкі бөлу үшін ілгіштер аралығы 1200 мм шегінде сақталады. Арнайы жүктемені есептеу үшін біздің инженерлік топқа FFU салмағы мен төбе конфигурациясын беріңіз.
