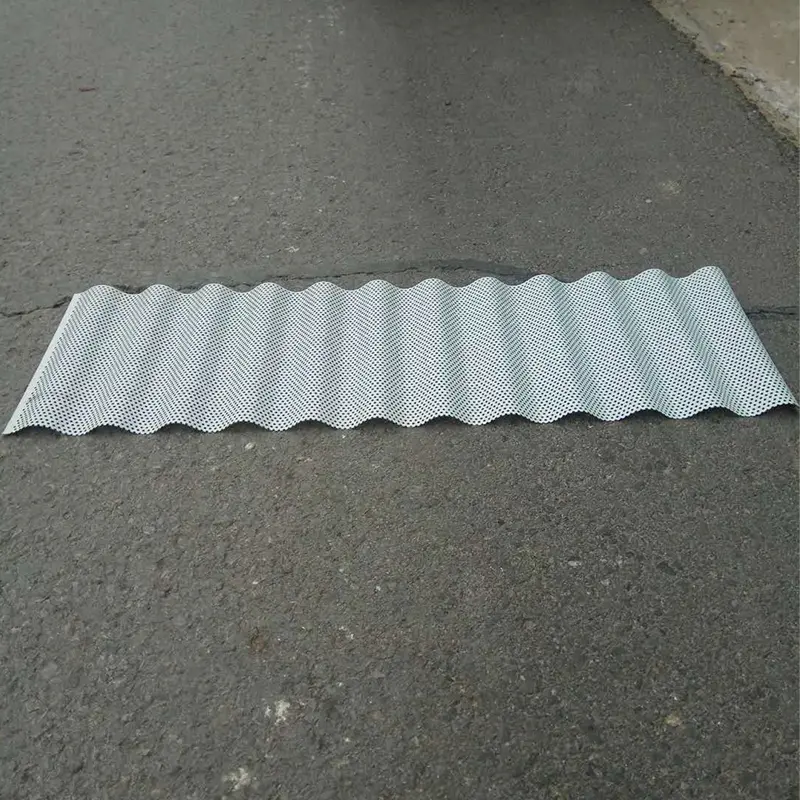

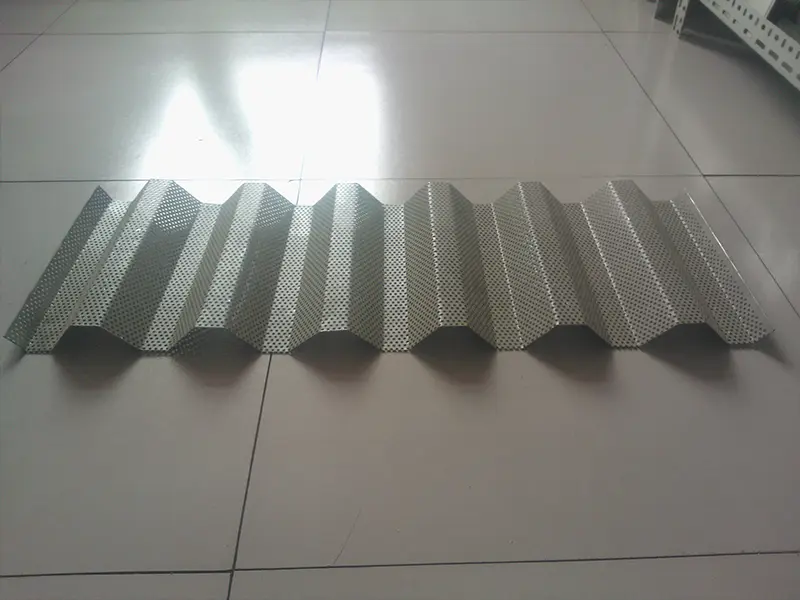

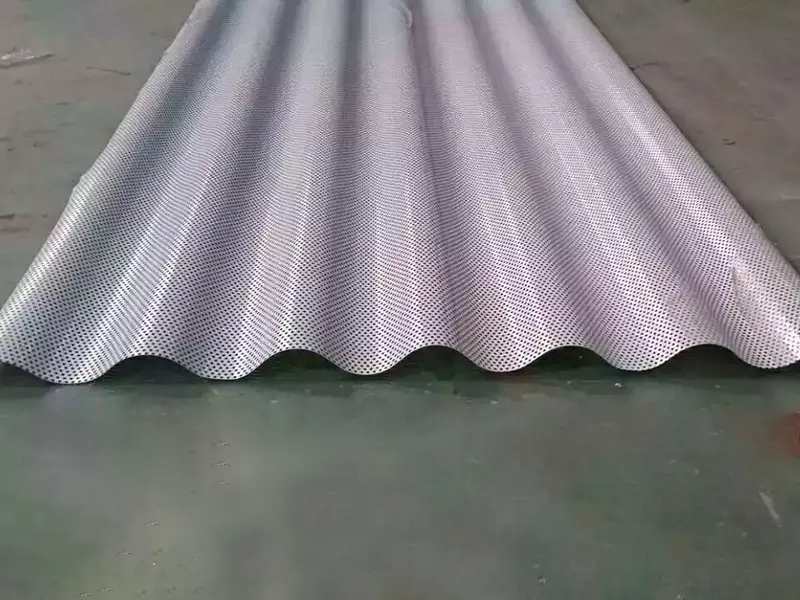

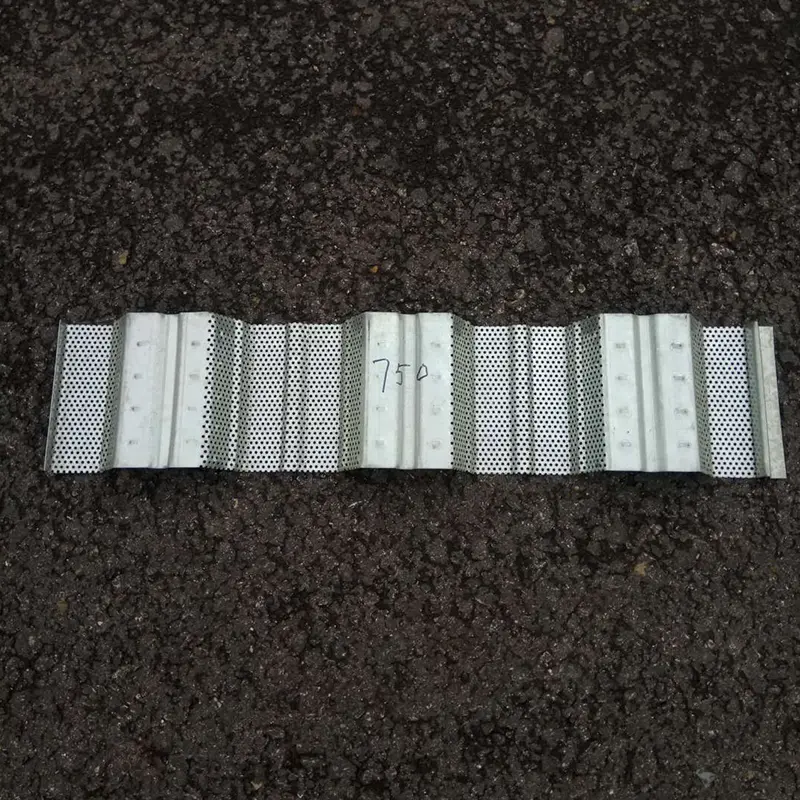

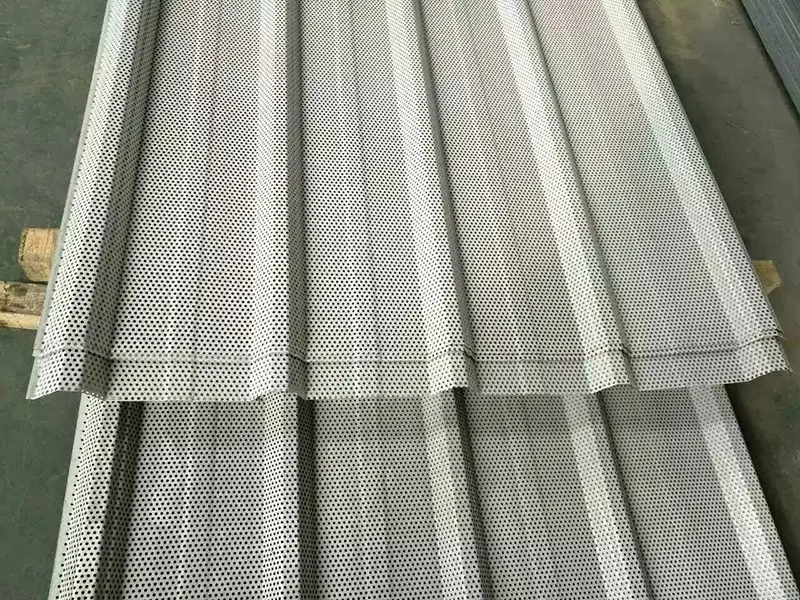

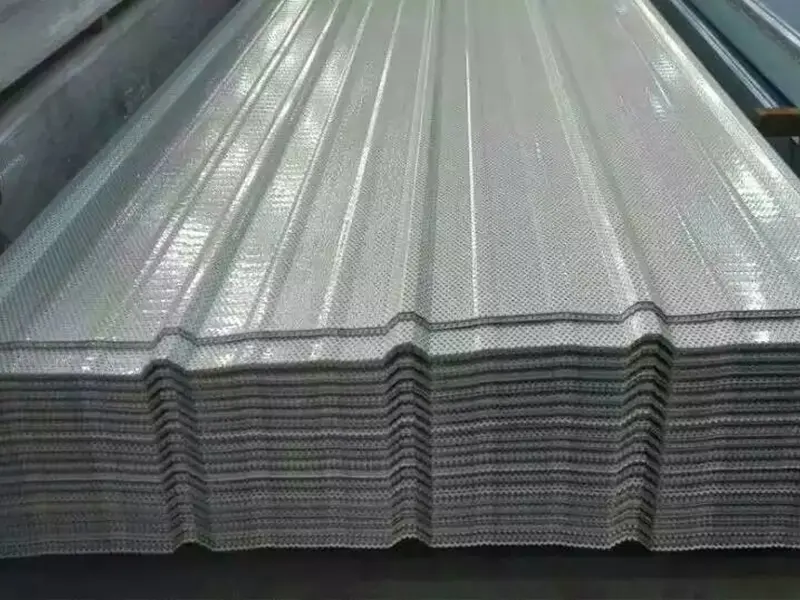

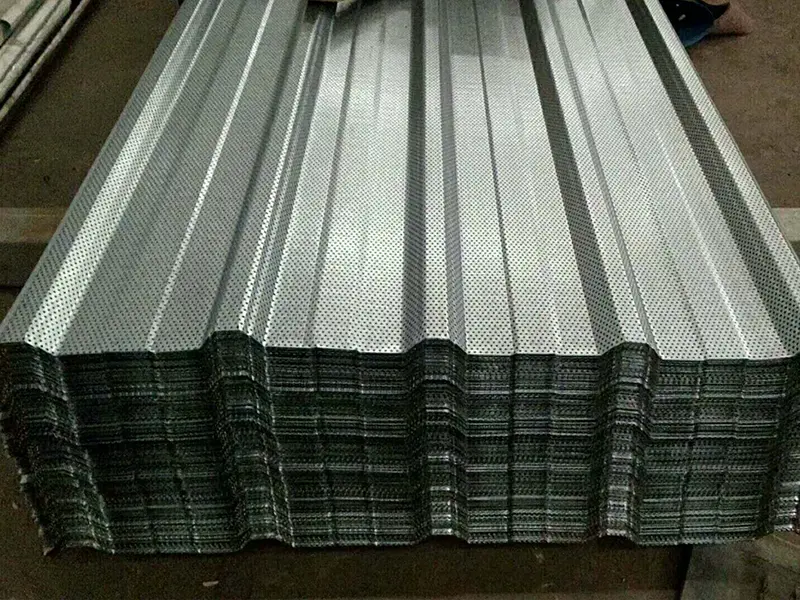

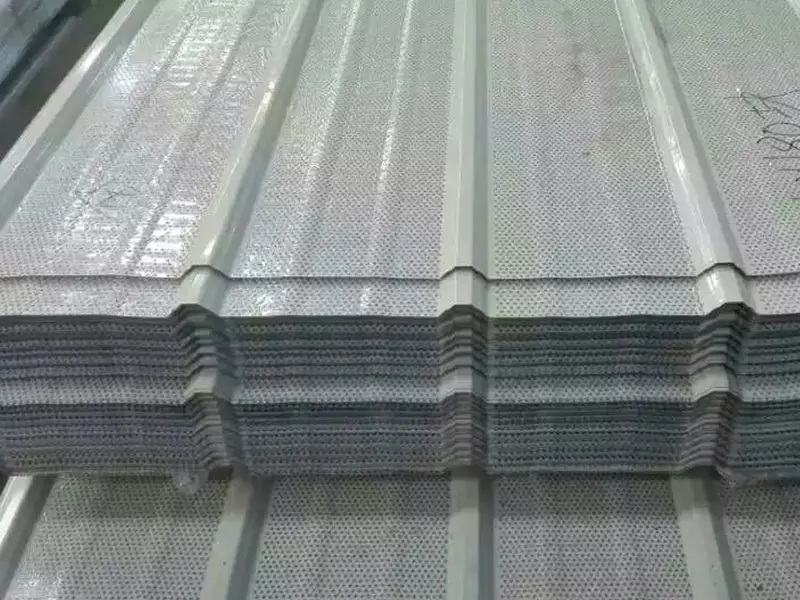

Перфорацияланған профильді металл панельдер

Тестілеу ұзақтығы:Сегіз ай қатарынан учаскеде үздіксіз бақылау.

Сынақ сценарийлері:Өнеркәсіптік зауыттың шатыры мен ішкі қабырғалары, стадион төбелері, метро жабдығы бөлмесінің акустикалық қабырғалары және тас жолдың шу кедергілері.

Стандартты жүктемелер:Өнеркәсіптік қондырғылар мен алаң төбелері үшін стандартты жүктемелерге сәйкес келетін 0,6–1,2 кН/м² біркелкі бөлінген жүктемелер.

Негізгі қорытынды:Архитектуралық конверт панельдері үшін шуды азайту, желдету және құрылымдық тұрақтылық қарапайым перфорацияланған парақтардың сипаттамаларына қарағанда басым болады. Бұл SENBO перфорацияланған профильді металл панельдердің негізгі дизайн артықшылығын білдіреді.

Зауыттық панельдердегі бір айға созылған салыстырмалы жүктеме сынағы SENBO перфорацияланған профильді парақтар мен стандартты перфорацияланған профильді парақтар арасындағы құрылымдық өнімділіктегі айырмашылықты анық көрсетті.

Стандартты перфорацияланған профильді парақтар:1,5 м аралықта 3 сағат тұрақты жүктемеден кейін айтарлықтай ауытқу орын алды.

SENBO перфорацияланған профильді парақтар:Оңтайландырылған гофр профилі және біркелкі перфорация схемасы бар жүктеме біркелкі бөлінеді. Бірдей аралықта және 72 сағат бойы толық жүктемеде көрінетін деформация болған жоқ. Бақыланатын жағдайларда салыстырмалы иілу қабілеті сынақтары (панель қалыңдығы 0,6 мм, перфорация коэффициенті 20%, қабырға профилі 35 мм) 22%–28% жақсарғанын көрсетті.

Осы жоғары беріктікке қол жеткізетін негізгі құрылымдық дизайн элементтері:

Стандартты 35 мм жоғары профильді қабырғалар:Инерция моментін оңтайландырады, шатыр мен төбеге жүктемені біркелкі таратады және кернеудің локализацияланған концентрациясын азайтады.

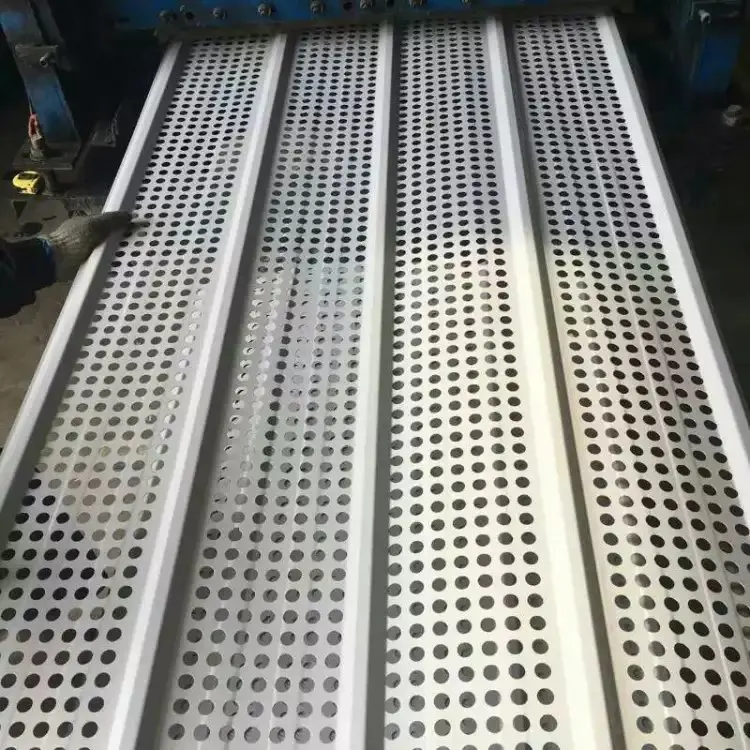

Сатыланған (квинкункс) перфорация үлгісі:Сызықтық перфорация үлгілерімен байланысты кернеу концентрациясын болдырмайды, осылайша жалпы құрылымдық қаттылықты сақтайды.

SENBO перфорацияланған профильді парақтар шеберхана шуына, қозғалыс шуына және алаңның жаңғыруына оңтайландырылған акустикалық құрылымға ие. Шуды азайту өнімділігі кәсіби акустикалық зертханаларда имитацияланған сынақтар арқылы тексерілді.

Сынақ шарттары:ISO 354 / ASTM C423 реверберация бөлмесі әдістеріне сәйкес орташа және жоғары жиілікті шуылға (500Гц–2000Гц) қарсы сыналған, дыбысты сіңіру үшін 20% стандартты перфорация жылдамдығы, 50 мм тас жүнді негіз қабаты.

Тест нәтижелері:Шуды азайту коэффициенті (NRC) 0,7–0,9 жетеді. Перфорациялар резонансты дыбысты жұтатын құрылым жасайды. Саңылаулардан өтетін дыбыс толқындары қуыс ішінде көптеген энергия жоғалтуларына ұшырайды, механикалық гуілдерді, қозғалыс шуын және орын жаңғырығын тиімді түрде әлсіретеді.

Бұл дыбыс жұтатын өнімділік зауыттық шеберханаларға, метро жабдығы бөлмелеріне, стадиондарға және тас жолдағы шу кедергілеріне сай келеді, бұл ішкі акустикалық ортаны айтарлықтай оңтайландырады және өнеркәсіптік шуды бақылау мен қоғамдық ғимараттардың акустикалық стандарттарына сәйкес келеді. Толық акустикалық сынақ есептері сұрау бойынша қол жетімді.
