Ғимарат конвертінің тірек жүйесі қосалқы құрылымдық элементтерден, бекіткіштерден, гидрооқшаулағыш компоненттерден және негізгі болат жақтауды шатыр мен қабырға панельдерімен байланыстыратын әрлеу керек-жарақтарынан тұрады.СЕНБОҚұрылыс материалдарыболат конструкциясы жобалары үшін осы компоненттердің толық жиынтығын жеткізеді, соның ішінде пурлиндер, тіреуіш қыстырғыштар, суағар жүйелері, жыпылықтау және тығыздау материалдары.
Жүйе әдетте бес функционалдық топқа бөлінеді:
Құрылымдық қолдау:C, Z, U және L-тәрізді болат пурлиндер, қалпақ арналары, штангалар және бекіткіш түтіктер. Бұл элементтер жүктерді шатыр мен қабырға панельдерінен негізгі болат жақтауға тасымалдайды.
Fastening and connection:Төбені және қабырғаны бекітетін қыстырғыштар, жылжымалы және бекітілген кронштейндер, өздігінен бұрғылау бұрандалары, кескіш шпилькалар және жасырын бекіткіштер. Бұл компоненттер панельдердің қалай бекітілгенін және жылу қозғалысының қалай орналастырылатынын анықтайды.
Дренаж:Болат немесе тот баспайтын болаттан жасалған ағындар, жаңбыр суын шығару саңылаулары, түсіру құбырлары және сифониялық дренаж бөліктері. Дренажды дұрыс жобалау шатырдың периметрінде судың жиналуын және ағып кетуін болдырмайды.
Жыпылықтау және кесу:Жоталардың қалпақшалары, жыпылықтайтын парақтар, жиектер, жабулар және тамшы жиектер. Бұл элементтер панель жиектері мен өткелдерін нығыздап, суды өткізбейді және дайын көріністі қамтамасыз етеді.
Оқшаулау және тығыздау:Жылу оқшаулау, бу тосқауылдары, тыныс алатын мембраналар, тығыздағыш таспалар және тығыздағыштар. Бұл өнімдер жылу беруді бақылайды, конденсацияны басқарады және ауа өткізбейтіндігін сақтайды.
С-тәрізді пюрлиндерметалл құрылыс конверттерінде ең көп қолданылатын қосалқы мүшелер болып табылады. Өлшемдері C80-ден C350-ге дейін, қалыңдығы 1,5 мм-ден 3,5 мм-ге дейін. Оларды жасау және орнату оңай, бұл оларды жалпы өндірістік ғимараттар мен қоймалар үшін қолайлы етеді.
Z-тәрізді пурлиндерC-тәрізді секцияларға қарағанда жақсы қабаттасатын өнімділікті ұсынады және жиі ұзағырақ аралықтар үшін белгіленеді. Өлшемдері Z80-ден Z350-ге дейін ауытқиды, орнату дәлдігі мен дренаж өнімділігін жақсарту үшін алдын ала тесілген тесіктер бар.

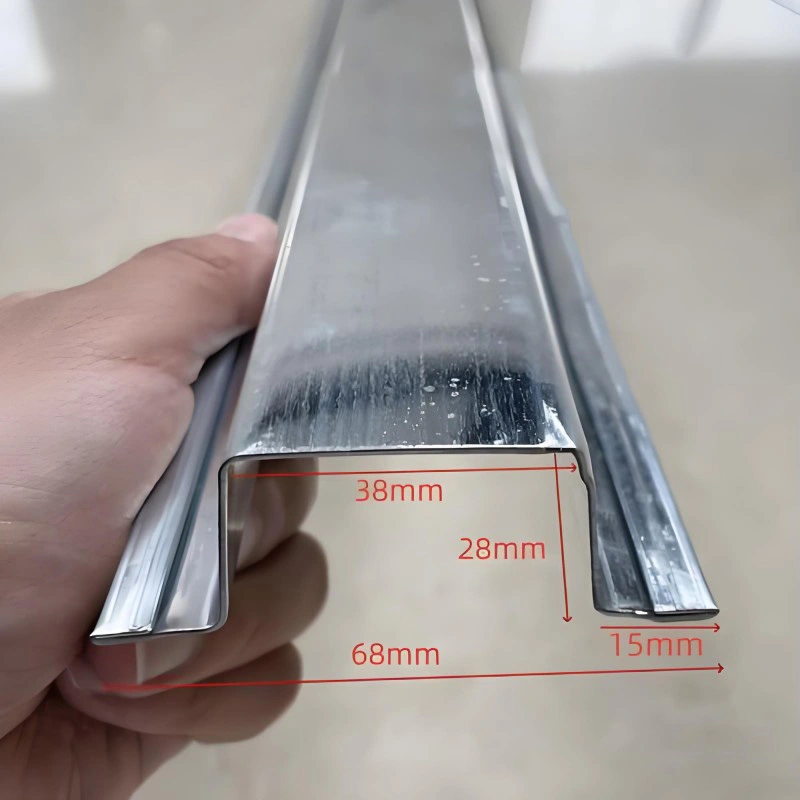

U-тәрізді және L-тәрізді болатесіктер мен терезелердің жақтауларын, бұрыштарды нығайту және жиектерді бекіту үшін қолданылады.Шляпалар арналарыдәл туралауды қажет ететін жүйелерде сәйкес тірек кронштейндерімен жұмыс істеу. Штангалар мен бекіткіш түтіктер пурлин жүйесінің жалпы тұрақтылығын жақсартады.
Тірек қыстырғыштар тік тігісті шатыр жүйесінің техникалық маңызды бөлігі болып табылады.Жылжымалы тіректершатыр панелінің температураның өзгеруіне байланысты кеңеюіне және жиырылуына мүмкіндік беріңіз, әйтпесе бұрау немесе бекіткіштің шаршауын тудыруы мүмкін кернеуді азайтыңыз. Бұл тіректер әдетте жылу көпірін болдырмау үшін оқшаулағыш аралық бөлікті қамтиды.Бекітілген тіректеролар қозғалысты шектеу керек жерлерде, мысалы, төбеде немесе жотада қолданылады.
EPDM шайбалары бар өздігінен бұрғылау бұрандалары қабырға мен шатыр панелінің көптеген қосылымдары үшін стандартты бекіткіш болып табылады. Шайба ауа өткізбейтін тығыздағышты сақтайды, ал бұрандалы жабын коррозияға төзімділікті анықтайды. Кесетін шпилькалар палубаны болат арқалыққа қосу және ығысу күштерін беру үшін композициялық едендік палуба жүйелерінде қолданылады.

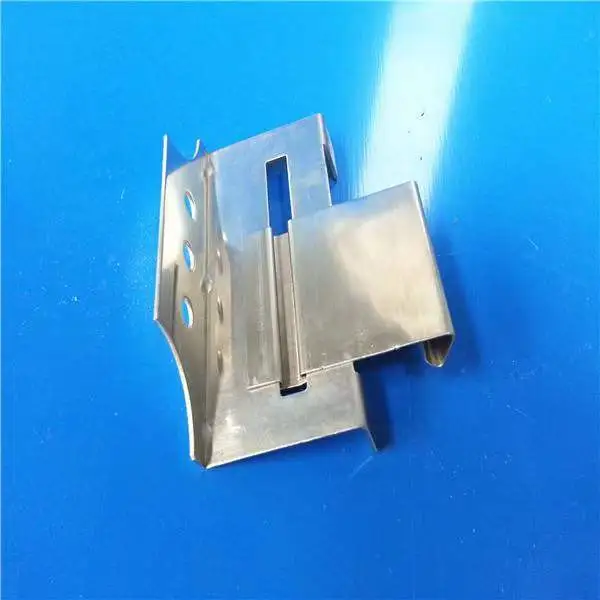

Тұрақты тігіс жүйелері үшін тот баспайтын болаттан жасалған қыстырғыштар мен алюминий қапсырмалар шатырдың бетіне енбестен панельдерді бекітеді. Бұл ашық бекіткіштердің санын азайтады және ұзақ мерзімді ауа өткізбейтіндігін жақсартады.

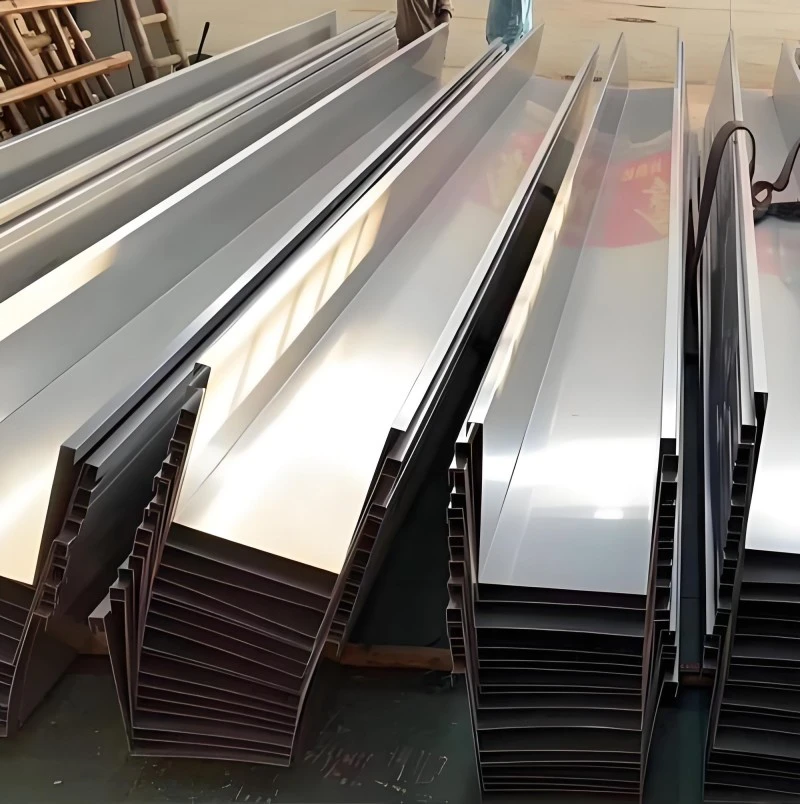

Болат ағындар шатырдың дренажына арналған негізгі жинау элементі болып табылады. Жалпы материалдарға қалыңдығы 1,0 мм-ден 2,0 мм-ге дейінгі мырышталған болат және тот баспайтын болат жатады. Тот баспайтын болат коррозияға жақсы төзімділік береді және жағалаудағы немесе өнеркәсіптік ортада жақсырақ.

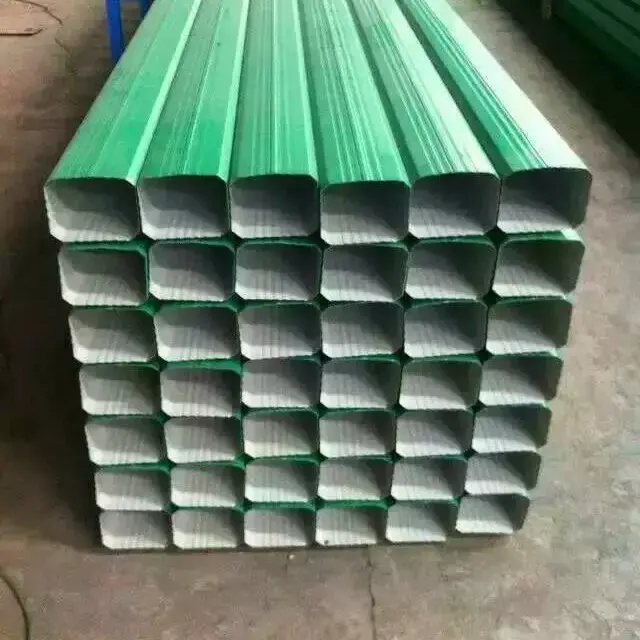

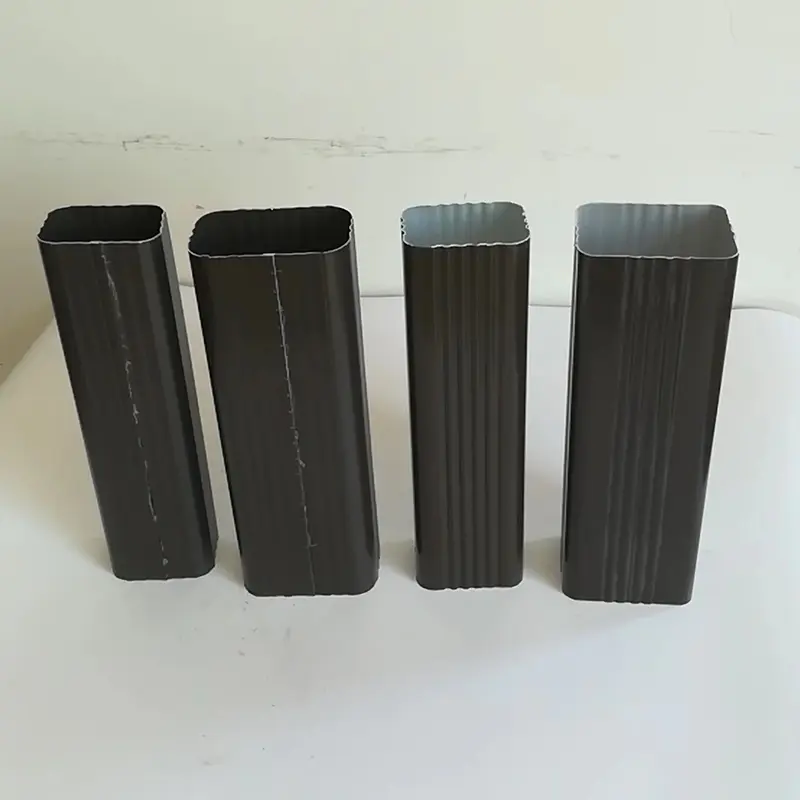

Сифониялық дренаждық жүйелер жоғары дренаждық сыйымдылықты қажет ететін үлкен аралық шатырлар үшін қолданылады. Төменгі құбырлар мен жаңбыр суын шығаратын құбырлар жүйені аяқтайды, суды ағыннан жердегі дренаждық желіге бағыттайды.
Жыпылықтайтын және кесетін бөліктер панельдер, қабырғалар және шатырдың өтуі арасындағы өткелдерді тығыздайды. Жоталардың қақпақтары шатырдың шыңын жабады, жарқыраған парақтар қабырға мен шатырдың түйіспелерін өңдейді, ал жиектер периметрін аяқтайды. Жабықтар мен тамшы жиектері панель ұштары мен карниздерге судың түсуіне жол бермейді.
Шатыр мен қабырға панельдерінің астына тас жүн және шыны жүн сияқты оқшаулағыш материалдар орнатылады. Тыныс алатын мембраналар судың түсуіне жол бермей, ылғалдың ағып кетуіне мүмкіндік береді, ал бу тосқауылдары оқшаулау қабатындағы конденсацияны бақылайды. Тығыздағыш таспалар мен тығыздағыштар герметикалық жүйені аяқтайды.
| Құрамдас категория | Жалпы сипаттамалар | Ескертпелер |
|---|---|---|
| С-тәрізді пюрлиндер | C80–C350, қалыңдығы 1,5–3,5 мм | Жалпы ғимараттар үшін жиі кездеседі |
| Z-тәрізді пурлиндер | Z80–Z350, қалыңдығы 1,5–3,5 мм | Алдын ала тесілген тесіктер бар |
| Төбенің тіректері | Сырғымалы және бекітілген түрлері, әртүрлі биіктіктері | Оқшаулағыш аралықпен |
| Өздігінен бұрғылау бұрандалары | EPDM шайба, температура диапазоны -45°C пен 120°C | Қаптау коррозияға төзімділікті анықтайды |
| Болат арықтар | Мырышталған немесе тот баспайтын, 1,0–2,0 мм | Жағалау аймақтары үшін тот баспайтын |
| Жыпылықтау және кесу | Гальванизацияланған немесе түрлі-түсті бояумен қапталған, 0,4–0,8 мм | Профиль панель түріне сәйкес келеді |
| Оқшаулау | Тас жүн, шыны жүн, 50-150 мм | Жылулық талап бойынша таңдалады |
| Тыныс алатын мембрана | PE түрі, ені 1,0–1,5 м | Су өткізбейтін және бу өткізгіш |
| Қолданылатын стандарт | JGJ/T 473-2019 | Металл конверттер жүйесінің инженериясы |
Шатыр жүйелері үшін:Пурлин аралығы, тірек қыстырғыш түрі және панель профилі үйлестірілген болуы керек. Жылу қозғалысын қамтамасыз ету үшін тік тігісті шатырлар үшін жылжымалы тіректер стандартты болып табылады. Тірек биіктігі қысуды болдырмау үшін оқшаулау қалыңдығына сәйкес келуі керек.
Қабырғалық жүйелер үшін:C-тәрізді пурлиндер әдетте жеткілікті. Бекіту әдісі қабырға панелінің профиліне және жел жүктемесіне байланысты. Ашық бекіткіш қабырғалар үшін EPDM шайбалары бар өздігінен бұрғылау бұрандалары тән; архитектуралық панельдер үшін жасырын бекіткіштерді қолдануға болады.
Коррозиялық орталар үшін:Тот баспайтын болаттан жасалған ағындарды, қапталған бекіткіштерді және алюминий-мырышпен қапталған пурлиндерді көрсетіңіз. EPDM шайбалары панель жабынымен және жергілікті климатпен үйлесімді болуы керек.
Үлкен шатырлар үшін:Алдын ала тесілген саңылаулары бар Z-тәрізді пурлиндер дренажды жақсырақ теңестіруді және панельді қолдауды қамтамасыз етеді. Жауын-шашынның жоғары қарқындылығы бар шатырлар үшін сифониялық дренаж қажет болуы мүмкін.
Пурлинді орнату:Орнатпас бұрын негізгі болат жақтауда орналасу сызықтарын белгілеңіз. Пурлин аралығы дизайн сызбасына сәйкес келуі керек. Пурлиндер мен негізгі жақтау арасындағы қосылыстар толығымен қатайтылуы керек және бүйірлік қозғалысты болдырмау үшін қажет жерлерде штангаларды орнату керек.
Клипті орнатуды қолдау:Қысқыштарды панельді төсеу ретімен бірдей бағытта орнатыңыз. Қысқыш негізі пурлинге мықтап бекітілуі керек. Жылу көпірін болдырмау үшін оқшаулағыш аралық бөліктің дұрыс орналасқанын тексеріңіз.
Панельді бекіту:Тұрақты тігіс жүйелері үшін панельдерді қыстырғыштарға бекітіп, оларды калибрленген жабдықпен тігіңіз. Ашық бекіткіш жүйелерінде өздігінен бұрғылау бұрандаларын шамадан тыс бұраудан аулақ болыңыз, себебі бұл EPDM шайбасын зақымдауы және ауа өткізбейтіндігін төмендетуі мүмкін.
Арық және жарқылды орнату:Арықтардың шығыс нүктелеріне қарай көлбеу болуын қамтамасыз етіңіз. Барлық түйіспелер мен өткелдерді жабыңыз. Жыпылықтау қаптаманың артындағы суды қадағаламау үшін панель қабырғаларын дұрыс жабуы керек.
Қолдау жүйесінің құрамдас бөліктері SENBO жеткізген металл конверт панельдерінің толық спектрімен жұмыс істеуге арналған, соның ішіндеПрофильді болат парақтар, Тас жүнінен жасалған сэндвич панельдері, Алюминий-магний-марганец панельдері, жәнеПерфорацияланған панельдер. Мысалы, сэндвич-панельді қабырғаға арналған пурлиннің орналасуы бір мұқабалы профильді парақ қабырғасынан кеңею мүмкіндігінің айырмашылығына байланысты ерекшеленеді. Біздің инженерлік команда құрылымдық тіректерді таңдалған панель түрімен үйлестіретін орналасу сызбаларын ұсына алады.
Жылжымалы тіректер температура өзгерген кезде шатыр тақтасының ұзындығы бойынша қозғалуына мүмкіндік береді. Бұл термиялық кернеуді азайтады және бекіткіштің шаршауын болдырмайды. Бекітілген тіректер карниз бен жоталар сияқты шектеу орындарында қолданылады. Тұрақты тігіс төбесінде қыстырғыштардың көпшілігі жылжымалы түрлер болып табылады, бекітілген қыстырғыштар тек белгілі бір жерлерде қолданылады.
Пурлин аралығы панель профиліне, парақ қалыңдығына, жел жүктемесіне және қар жүктемесіне байланысты. Қабырғалары жоғарырақ күшті панельдер ұзағырақ қашықтыққа созылуы мүмкін және аз пурлиндерді қажет етеді. Аралық әрбір жоба үшін құрылымдық есептеу арқылы тексерілуі керек. Біздің техникалық команда таңдалған панель негізінде қолайлы орналасуды ұсына алады.
Жағалау аймақтары үшін коррозияға төзімділігі жоғары жабыны бар бекіткіштерді көрсету керек. Тот баспайтын болаттан жасалған бекіткіштер немесе ауыр мырыш-алюминий жабыны бар бекіткіштер қолайлы. EPDM шайба да ультракүлгін сәулелерге төзімді және ауа өткізбейтін тығыздағышты сақтау үшін панель жабынымен үйлесімді болуы керек.
Иә. Стандартты емес панель пішіндеріне сәйкестендіру үшін тірек қысқыштары, жыпылықтау және жабулар жасалуы мүмкін. Дұрыс құрамдас бөліктерді таңдау немесе өндіру үшін панель профилінің сызбасын және жобаның құрылымдық талаптарын қамтамасыз етіңіз.
Материалдық сертификаттар, жабын есептері және өнімді сынақ есептерімен қамтамасыз етуге болады. Пурлиндер мен бекіткіштер үшін диірмен сынау сертификаттары бар. Өртке қарсы көрсеткіштер немесе құрылымдық есептеулер туралы ескертпелер сияқты қосымша сәйкестік құжаттамасын қажет ететін жобалар үшін олар сұраныс бойынша берілуі мүмкін.
