Қысыммен өңделген шатыр жабыны

Болат жолақтан жасалған қысыммен өңделген шатыр жабындары еңіс шатырлардағы тақтайшалар үшін тірек тірек ретінде қызмет етеді. Олар суық орамды қалыптау арқылы пішінделген және шіріп кетуі, жәндіктерді тартуы немесе уақыт өте келе беріктігін жоғалтуы мүмкін ағаш тақталарды ауыстыруға арналған. SENBO жолақ қалыңдығы мен жабын массасы бойынша кіріс тексеру жазбаларын жүргізеді, ал орамды қалыптастыру желілері профильдің дәлдігі үшін жүйелі түрде тексеріліп отырады. Жеткізу алдында лотоктар қажетті ұзындыққа кесіледі.

Материалдық және сәйкес стандарттар

Негізгі шикізат - AZ150 жабыны бар G550 маркалы Al-Zn легирленген қапталған болат жолақ. Жабынның құрамында салмағы бойынша шамамен 55% алюминий және 43,5% мырыш бар, бұл қарапайым мырышталған жолаққа қарағанда коррозиядан жақсы қорғайды. Болат кем дегенде 370 МПа созылу беріктігін, кемінде 265 МПа аққыштықты және кемінде 26% сынудан кейінгі ұзаруды көрсетуі керек. Тұзды бүрку сынағы GB/T 10125-2012, ал созылу сынағы GB/T 228.1-2010 стандартына сәйкес жүргізіледі. Ең аз номиналды қалыңдығы 0,8 мм шатыр төбесіндегі металл плиткаларға арналған.

Қолжетімді пішіндер мен өлшемдер

• Бұрыш қимасы, мысалы, L30×4 мм, тік беткейлерде немесе жүктеме талаптары жоғары жерлерде қолданылады.
• Тегіс жолақ, әдетте 25 × 5 мм.

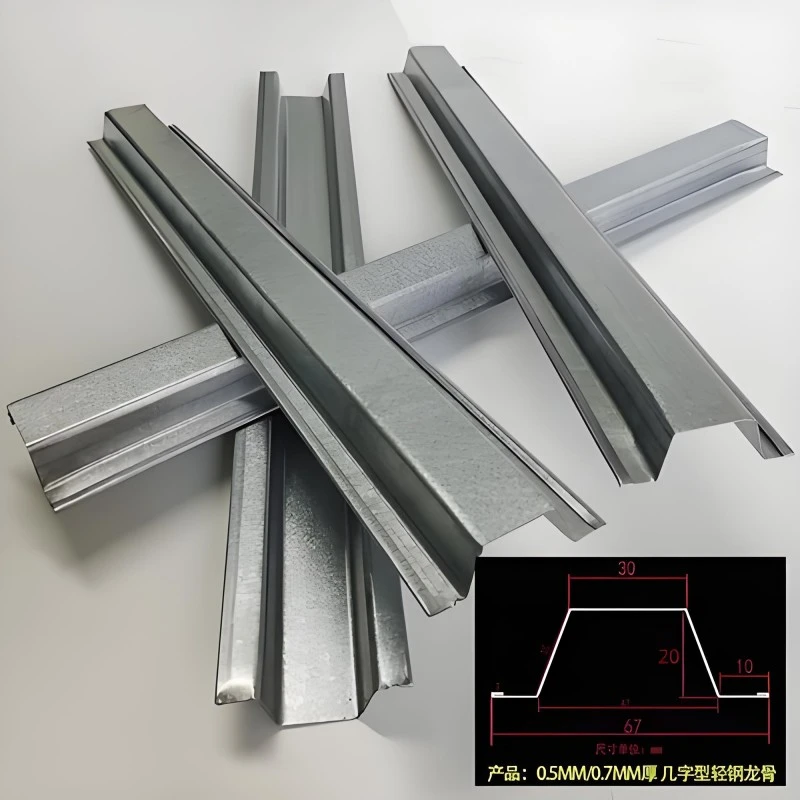

• Al-Zn жабыны бар жолақтан жасалған және арнайы кронштейндер мен қыстырғыштармен бекітілген Омега профилі.

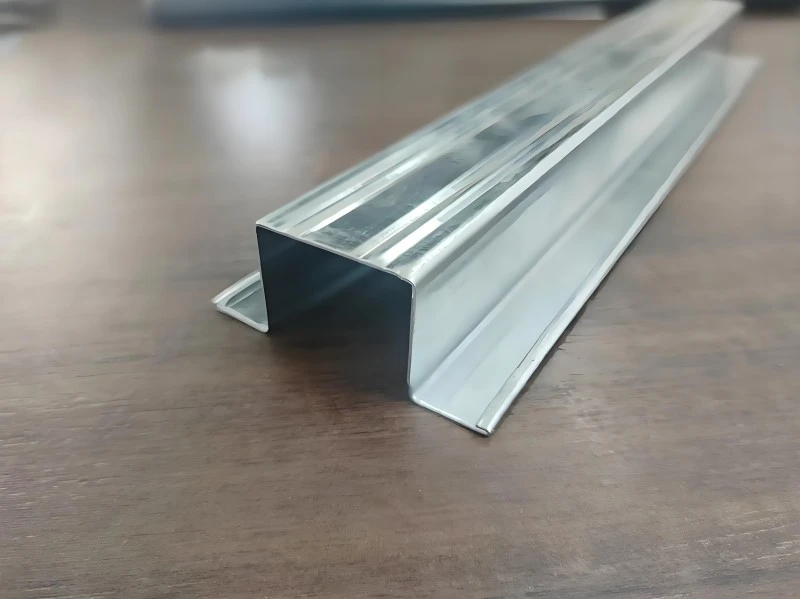

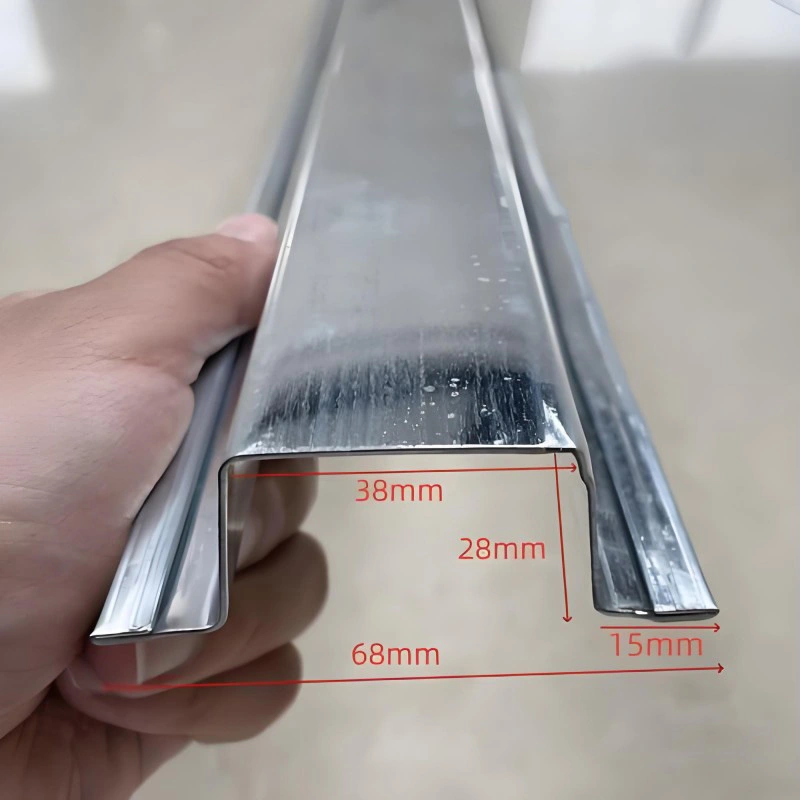

• Шляпа арнасы, таспен қапталған металл плиткалар сияқты жеңіл жабындарға жарамды.

Стандартты бөліктердің ұзындығы 3 м-ден 4 м-ге дейін, бірақ ұзағырақ ұзындықтар сұраныс бойынша жеткізілуі мүмкін. Қысыммен өңделген шатыр жабынының аралығы тақтайшаның тиімді жабынына сәйкес келеді және әдетте 300 мм мен 370 мм аралығында болады. Қолданылатын жабынның қалыңдығы кемінде 85 мкм. Дизайн белгілі бір көріністі қажет етсе, полиэстерден немесе PVDF-тен түсті әрлеуді қосуға болады.

Негізгі деректер кестесі

Аяқталған шатырлардан алынған дәлелдер

Тік беткейлердегі жүктеме әрекеті

Төбесі 45° пен 60° аралығындағы еңістіктері бар жобада тіреу жүйесі жүктемемен сыналған. Минцюань округінің жоғары орта мектебінің жаңа кампусында 300 × 400 мм плиткалардың астындағы 340 мм орталықтарға L30 × 4 мм мырышталған бұрыштық тақталар орнатылды. Жел күштері плиткалар арқылы мыс сым байламдары мен ерітінділер арқылы латкаларға, содан кейін кірістірілген пластиналарға дәнекерленген қарсы штандар арқылы негізгі рамаға өтеді. Шығару сынақтары құрастырудың жобалық жел жүктемесіне сәйкес келетінін растады. G550 Al-Zn жабынымен қапталған болаттан жасалған батпақтар сонымен қатар ұзақ мерзімді қаттылық пен жабынның беріктігі қажет болатын әуежай терминалдары мен стадиондар сияқты үлкен шатырларда қолданылады.

Коррозия өнімділігі

AZ150 жабыны бар лампаларда тұз бүрку сынағы қарапайым мырышталған жолақпен салыстырғанда айтарлықтай жақсарғанын көрсетеді. Қаптамадағы алюминий мен мырыш комбинациясы құрбандықты қорғауды қамтамасыз етеді және кесілген жиектерде тоттың түсуін баяулатады. Ең аз 85 мкм органикалық әрлеу ылғалды шатыр кеңістігінде қосымша тосқауыл қосады.

Биологиялық шабуылға төзімділік

Жылы, дымқыл климаттағы ағаш тақталар термиттер мен саңырауқұлақтардың ыдырауынан зақымдалуы мүмкін. Болат батондар жәндіктердің белсенділігін қолдамайды және ылғалды сіңірмейді. Бұл қасиет оларды оңтүстік жағалау аймақтарына және термит қысымы жоғары аймақтарға қолайлы етеді. Ірі қоғамдық ғимараттардың жазбалары Al-Zn болат пластинкаларының ауыстырылмай 30 жылдан астам қызмет еткенін көрсетеді.

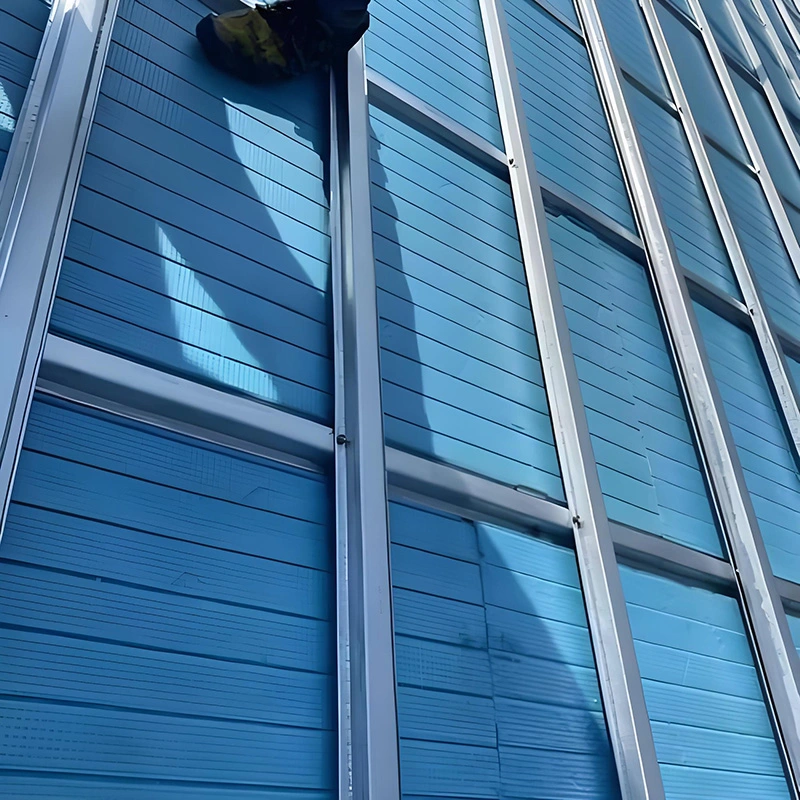

Тік шатырды салу әдісі

Minquan жобасында еденнің жалпы ауданы 255 000 м²-ге жетті, ал шатырдың еңісі 45° пен 60° аралығында болды. Құрылыс тізбегі қарама-қарсы тақтайшаны тегістеуден басталды, содан кейін лампаны бекітуден, содан кейін екі жіпті мыс сымды байламдармен және полимер ерітіндісін біріктірумен плиткаларды орнату. Бұл тәсіл плиткалардың тік беткейде сырғуын тоқтатып, шатырды су өткізбейтін етіп ұстады. Дәл осындай дәйектілікті басқа тік биіктіктегі ғимараттарға да бейімдеуге болады.

Көрнекті мүмкіндіктер

• Күш пен қаттылық ұзындығы бойынша сәйкес келеді, дән мен түйіндерге байланысты өзгеруі мүмкін ағаштан айырмашылығы.
• Металл жабыны және қосымша боялған әрлеу ылғалды немесе жағалаудағы ауада ұзақ мерзімді қорғаныс береді.
• Кесу және бекіту жылдам. Алдын ала кесілген ұзындықтар алаңдағы жұмыс пен қалдықтарды азайтады.
• Болат стендтер толығымен қайта өңдеуге жарамды және ағаштан жасалған химиялық консерванттарды қажет етпейді.
• Саз, бетон, металл және таспен қапталған плиткаларға сәйкес келетін бірнеше көлденең қималар шығарылады.

Өнім қай жерде қолданылады

• Үйлердің, клубтардың және аз қабатты пәтерлердің шатырлары.
• Терминалдар, спорт залдары және көрме ғимараттары сияқты кең ауқымды қоғамдық шатырлар.
• 45° және одан жоғары тік төбелер, сондай-ақ желді соратын орындар.
• Ағаш қолайлы емес ылғалды немесе термиттік белсенді аймақтардағы ғимараттар.
• Болат қаңқалы шатырларға плиткаларды бекіту.

Сайт бойынша нұсқаулық

• Бекіткіштерді бекітпес бұрын, шатырдың жазықтығының деңгейін тексеріңіз. Біркелкі емес субстратты түзету үшін қарсы тақталарды пайдаланыңыз.
• Бекіткіштерді профиль үшін белгіленген кронштейнмен немесе қыстырғышпен бекітіңіз. Бөлімді бұрмалауы мүмкін шамадан тыс тартудан аулақ болыңыз.
• Әрбір курсты жол сызығымен туралаңыз. Кішігірім қателер көлбеу бойымен көбейтіледі және плиткалардың жабуына әсер етеді.
• Коррозиядан қорғауды қалпына келтіру үшін кесілген ұштарды мырышқа бай немесе үйлесімді жанасу бояуымен өңдеңіз.
• Тік беткейлер үшін бекітілген сызбада көрсетілгендей плиткаларды сымдармен немесе желіммен бекітіңіз.

Мердігерлер көтерген сұрақтар

Металл штангасының қызмет ету мерзімі өңделген ағашпен қалай салыстырылады?

Өңделген ағаш көп жылдарға созылуы мүмкін, бірақ оның өнімділігі консерванттардың сақталуына және экспозициясына байланысты. AZ150 жабыны бар болат латкалар шірімейді және бөлінбейді және термиттердің әсеріне ұшырамайды. Жағалаудағы немесе ылғалдылығы жоғары жерлерде болат көбінесе болжамды таңдау болып табылады.

Белгілі бір плитка үшін қай шток пішіні дұрыс?

Плитка өндірушісінің орнату нұсқаулығында, әдетте, қажетті штанга бөлімі мен аралығы көрсетілген. Ауыр саз немесе бетон плиткаларының астында бұрыштық және тегіс бөліктер жиі кездеседі. Омега және шляпа профильдері жеңілірек және жиі металл немесе композиттік плиткалармен қолданылады. Тапсырыс бермес бұрын үйлесімділікті растаңыз.

Латандарды фотоэлектрлік шатыр плиткаларымен пайдалануға бола ма?

PV плиткалары орнатуға және жүктемеге қатысты арнайы талаптарға ие. Штанга профилі мен аралық PV плитка өндірушісінің нұсқауларына сәйкес тексерілуі керек. Артық салмақты және жел жүктемесін көтеру үшін қосымша бекітпелер немесе күшейтілген батенналар қажет болуы мүмкін.

Теңіз жағасындағы жоба үшін жабынның қандай салмағы жақсы?

AZ150 әдетте теңіз экспозициясы үшін ең аз болып табылады. Өте агрессивті тұзды ауада ауырырақ жабын немесе тот баспайтын болат қажет болуы мүмкін. Алдымен атмосфералық коррозия категориясын анықтау керек, содан кейін жабынның қолжетімді нұсқаларына сәйкестендіру керек.

Сапа және құжаттама

Өндірісті бастамас бұрын болат таспа диірменінің сертификаты сорты, жабын массасы және механикалық қасиеттері үшін қаралады. Қақпақтың қалыңдығын, профилінің тереңдігін және түзулігін қалыптау кезінде өлшемді тексеру. Үлкенірек келісім-шарттар үшін үлгілерді тәуелсіз тұзды спрейге немесе созылу сынауына жіберуге болады. Жеткізу инспекциясы ұзындығын, профилін және жабынның зақымдануының жоқтығын растауы керек.

Тапсырыс беру алдында растау керек элементтер

• Дұрыс қима мен қалыңдығын таңдау үшін шатырдың биіктігі мен жел жүктемесін жобалау.
• Плитка жасаушы бергендей, плитка түрі және қажетті тақталар аралығы.
• Қаптауды таңдауды бақылайтын сайттың коррозия санаты.
• Төбенің негізгі құрылымына қосылу әдісі, оның ішінде қарама-қарсы немесе кронштейн бөлшектері.
• Тасымалдау ұзындығының шектеулері, бұл штоктардың ұзын немесе стандартты ұзындықтарда жеткізілуіне әсер етуі мүмкін.
