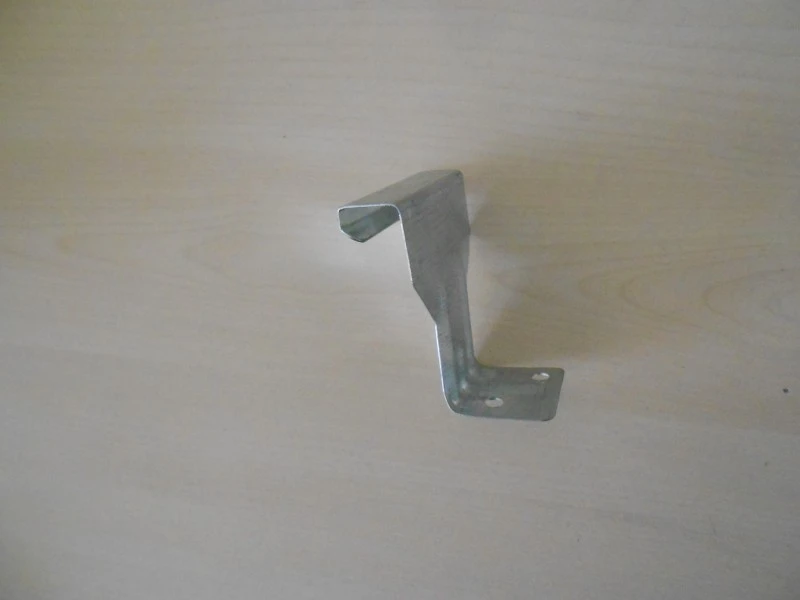

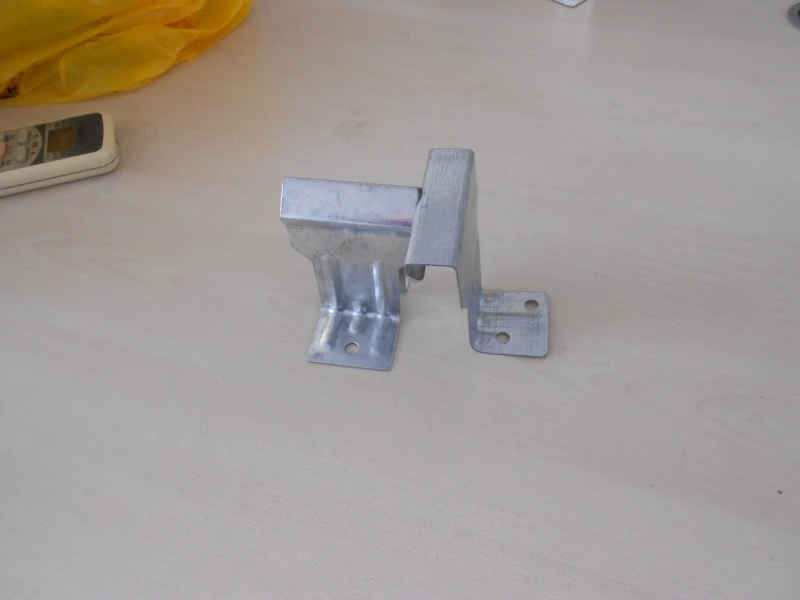

Жасырын қыстырғыш

Жасырын қыстырғыштар құрылыс панельдері мен тірек құрылымы арасындағы жасырын байланысты қамтамасыз етеді. Қысқыш бұрандаларсыз панель беті арқылы панельді ұстай отырып, серуенге немесе кронштейнге бекітілген негіз қабырғасымен қосылады. Бұл тәсіл барлық бекіткіштерді панель тігістерінің ішінде сақтайды, таза сыртқы береді және ашық бұрандалар мен тығыздағышпен байланысты ағып кету жолдарын алып тастайды. SENBO бұл қыстырғыштарды ойықтың тереңдігі, аяқтың ұзындығы және материал қалыңдығы бойынша өлшемдік тексерулермен қамтамасыз етеді және өндіріс процесі қосылу беріктігін мерзімді тексеруді қамтиды.

Материалдар және өндіріс

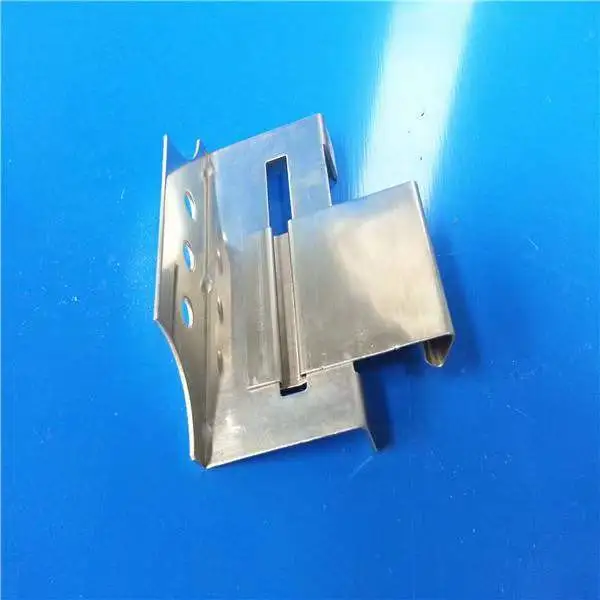

Қысқыштар стандартты ретінде 304 баспайтын болаттан жасалған, 430 және 201 арнайы бюджеттер үшін қол жетімді. Қатты мырышталған Q235B болаты ауыр құрылымдық қысқыштар үшін қолданылады. Тот баспайтын болаттан жасалған қыстырғыштар жолақты материалдан суық престеу немесе штамптау арқылы жасалады. Q235B қыстырғыштары әдетте қалыңдығы кемінде 5 мм болатын ыстықтай илектелген пластинадан жасалады және беріктігі мен өлшемдік дәлдігін сақтау үшін гидравликалық суық престеу арқылы қалыптасады.

Өлшемдері және классификациясы

Қысқыштың ішкі биіктігі панель ұясының тереңдігімен анықталады. Жалпы ішкі биіктіктер 2,6 мм-ден 10 мм-ге дейін, аяқтың ұзындығы 7,5 мм және баспайтын болат үшін материалдың қалыңдығы 0,5 мм-ден 1,5 мм-ге дейін. Болт диаметрі 12 мм, беріктігі кем дегенде 8,8. Қысқыштар қолданылуы бойынша қабырға панелінің қыстырғыштары, шатыр панелінің қыстырғыштары және еден панелінің қыстырғыштары болып жіктеледі. Материалы бойынша олар тот баспайтын болаттан жасалған қыстырғыштарға және ыстық мырышталған болаттан жасалған қыстырғыштарға бөлінеді.

Техникалық сипаттамалар

Өнімділікті тексеру

1. Механикалық мінез-құлық

Жасырын клиптерге қойылатын механикалық талаптар GB 15831 және тиісті салалық стандарттарға негізделген. Сырғуға төзімділік сынақтары 7,0 кН жүктеме кезінде 7,0 мм-ден көп емес, 10,0 кН кезінде 0,5 мм-ден аспайтын орын ауыстыруды талап етеді. Қысқыш 25,0 кН-да сәтсіздікке ұшырамауы керек. Бұралу қаттылығы 900 Н·м айналу моменті кезінде 4 градустан аспайтын бұрышты қажет етеді. SENBO сынаған барлық болаттан жасалған суық сығымдалған қыстырғыштар осы шектеулерге сәйкес келеді.

2. Коррозияға төзімділік

304 тот баспайтын болаттан жасалған қыстырғыштар тұзды бүрку сынағынан өтті және сыртқы әсерге жарамды коррозияға төзімділігін көрсетеді. Ыстық мырышталған Q235B қыстырғыштары қалыпты атмосфералық жағдайларда ұзақ мерзімді қорғауды қамтамасыз ететін ең аз 150 г/м² мырыш жабыны бар. Материалды таңдау жобаның ортасына сәйкес келуі керек.

3. Шатырды жабуға арналған қолданбалар

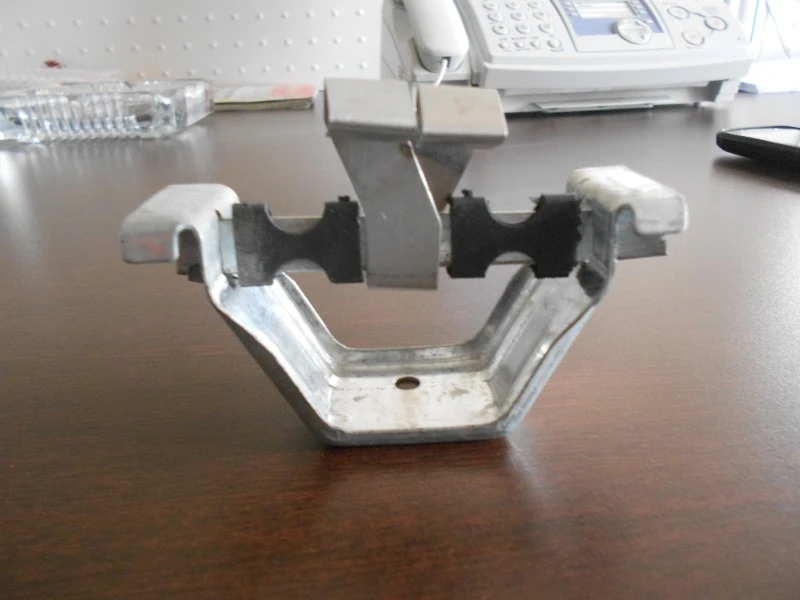

Тік тігісті шатырларда жасырын қыстырғыштар панельдерді тірек кронштейндеріне бетінен өтпей ұстайды. Бұл шатыр панельдерінің қысқыштарда бекітілген күйінде термиялық кеңею мен жиырылуымен қозғалуына мүмкіндік береді. Нәтижесі ашық бұранда саңылаулары жоқ шатырдың беті болып табылады, бұл судың түсу мүмкіндігін азайтады және ұзақ мерзімді гидрооқшаулауды жақсартады. Жасырын қыстырғыш әдісі үлкен аралықтағы өнеркәсіптік шатырларға арналған 360° тік тігіс жүйесінде қолданылады.

4. Қабырғалық панельді орнату

Қабырғалық панельдер үшін жасырын қыстырғыштар панельдің бетін таза ұстай отырып, шегесіз орнатуға мүмкіндік береді. Терезе жиектерінің жинақтарында жасырын қосылым түсті жабынмен қапталған панельдердің кесілген жиектерін жауып, оларды жаңбырдың тікелей тиюінен қорғайды және шеттердегі тот қаупін азайтады. Бұл орнату әдісі архитектуралық сыртқы көрініс талаптарына сәйкес келеді.

Өнім сипаттамалары

• Жасырын байланыс:Бекіткіштер панель тігісінің ішінде қалады, бұл ашық бұрандаларсыз таза сыртқы көрініс береді.
• Панельдік енулер жоқ:Бұрандалар панель арқылы өтпейтіндіктен, ағып кету жолдары мен тесіктердегі коррозия қаупі азаяды.
• Материалдық опциялар:Жоғары коррозияға төзімділік үшін 304 баспайтын болат; ауыр құрылымды қолдануға арналған ыстық мырышталған Q235B.
• Өлшемдік икемділік:2,6 мм-ден 10 мм-ге дейінгі ішкі биіктіктер панельді ұяшықтардың әртүрлі тереңдіктеріне сәйкестендіруге мүмкіндік береді.
• Тексерілген өнімділік:Сырғуға төзімділік, құрылымдық тұтастық және бұралу қаттылығы стандартты шектерге дейін тексеріледі.

Типтік қолданбалар

• Тік тігісті металл шатыр жүйелеріне арналған жасырын қосылыстар.
• Металл қабырға панельдері мен кейбір ағаш қаптау жүйелеріне арналған жасырын бекіткіштер.
• Сырттағы төсеніштерге, оның ішінде өңделген ағаш пен ағаш-пластикалық композицияға арналған тығыз тігісті орнату.
• Түспен қапталған болат терезе қоршауларына арналған жасырын жыпылықтайтын қыстырғыштар.

Орнату және өңдеу туралы ескертпелер

• Тапсырыс бермес бұрын қысқыштың ішкі биіктігі панель ұясының тереңдігіне сәйкес келетініне көз жеткізіңіз.
• Орнату кезінде болттың белгіленген дәрежесі мен айналу моментінің мәндерін пайдаланыңыз. Шамадан тыс тарылту қысқышты немесе панельді зақымдауы мүмкін.
• Тот баспайтын болаттан жасалған қысқыштар үшін темір қалдықтарын қалдыруы және бетінде тот пайда болуы мүмкін көміртекті болаттан жасалған құралдармен жанасудан аулақ болыңыз.
• Қысқыштарды құрғақ жерде сақтаңыз. Мырышпен қапталған қыстырғыштарды мырыш қабатын зақымдауы мүмкін қышқыл немесе сілтілі материалдардан алыс ұстау керек.
• Орнатқаннан кейін қысқыштың қосылуын тексеріңіз. Панель тігіске перпендикуляр қозғалыссыз мықтап отыруы керек.

Сапаны бақылау және құжаттама

Жабдықтаушылар тот баспайтын болаттан немесе мырышталған болаттан жасалған материал сертификаттарын ұсынуы керек. Егер жоба талап етсе, сырғуға төзімділікке, құрылымдық тұтастыққа және бұралу қаттылығына арналған сынақ есептері қолжетімді болуы керек. Қабылдау орнында тексерулер өлшемдерді, материал деңгейін және бетінің күйін тексеруі керек. Үлкен тапсырыстар үшін нақты панель профилімен әрекеттесуді растау үшін үлгі клиптерді сынауға болады.

Таңдауды қарастыру

• Панель ұясының өлшемдерін растаңыз және сәйкес клиптің ішкі биіктігін таңдаңыз.
• Коррозия ортасы мен құрылымдық жүктеме негізінде қысқыш материалды таңдаңыз.
• Шатыр қолданбалары үшін қыстырғыш аралық дизайн желді көтеру талаптарына сәйкес келетінін тексеріңіз.
• Болт сыныбы мен өлшемі тірек құрылымымен үйлесімді екенін тексеріңіз.
• Тот баспайтын болаттан жасалған қыстырғыштар үшін, егер ғимарат жағалауға жақын немесе өнеркәсіптік аймақта болса, тұзды бүрку сынағы деректерін сұраңыз.

Жиі қойылатын сұрақтар

Клиптің дұрыс биіктігін қалай таңдауға болады?

Қысқыштың ішкі биіктігі пайдаланылатын панельдің ойықтың тереңдігіне сәйкес келуі керек. Панель ұясын өлшеңіз немесе панель өндірушісінің техникалық сипаттамасын қараңыз. Тым ұзын клип толық қосылуға кедергі жасайды, ал тым қысқа клип қозғалысқа немесе ажыратуға мүмкіндік береді.

Жасырын қыстырғыштарды барлық панельдік материалдармен қолдануға бола ма?

Жасырын қыстырғыштар үйлесімді ұясы немесе тігіс профилі бар панельдерге арналған. Тұрақты тігістері немесе бір-біріне жабысатын шеттері бар металл панельдер жақсы жұмыс істейді. Кейбір ағаштан жасалған панельдер ұяшық дұрыс өңделсе, жасырын қыстырғыштарды да пайдалана алады. Әрқашан панель және клип жеткізушілерімен үйлесімділікті растаңыз.

Тот баспайтын болат пен мырышталған болаттан жасалған қыстырғыштардың айырмашылығы неде?

Тот баспайтын болаттан жасалған қысқыштар, әсіресе 304 маркалы, коррозияға жақсы төзімділік береді және жағалаудағы немесе ылғалды орталар үшін қолайлы. Мырышпен қапталған болаттан жасалған қыстырғыштар күштірек және жиі ауыр құрылымдық байланыстар үшін пайдаланылады, бірақ мырыш жабыны агрессивті атмосферада ұзаққа созылмауы мүмкін. Таңдау жобаның қоршаған ортаға әсеріне және жүктеме талаптарына байланысты.

Жасырын қыстырғыштар қатты желді аймақтарға жарамды ма?

Иә, жасырын қыстырғыштар қатты жел аймақтарында, әсіресе тік тігісті шатыр жүйелерінде қолданылады. Қысқыштар желдің жобалық жүктемесіне сәйкес орналастырылуы керек, ал қыстырғыш материалы мен қалыңдығы сәйкес болуы керек. Желді көтеруді есептеулер нақты жоба үшін орындалуы керек.
