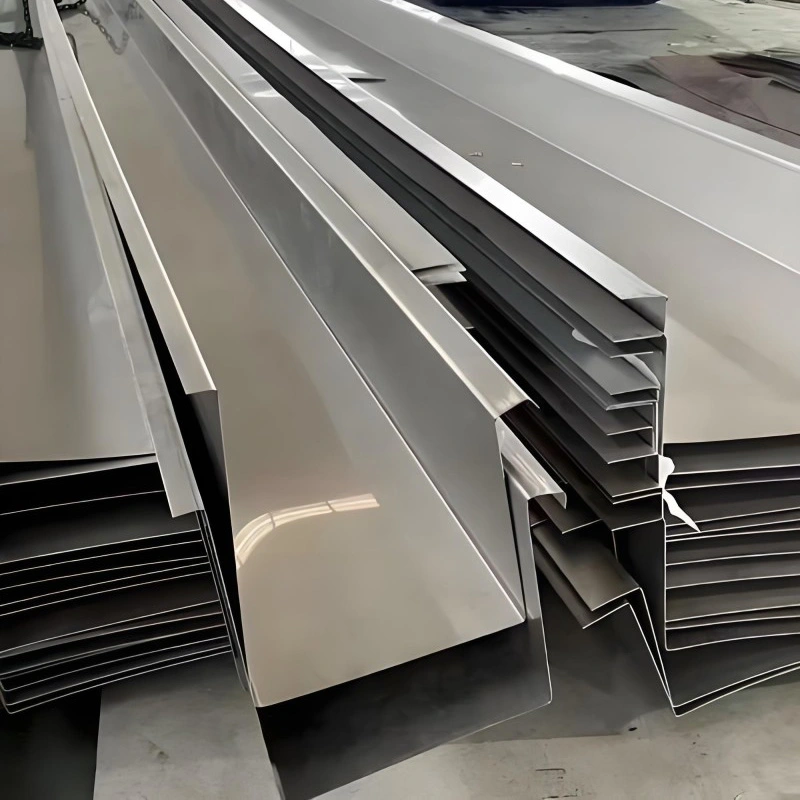

Тот баспайтын болаттан жасалған шұңқыр

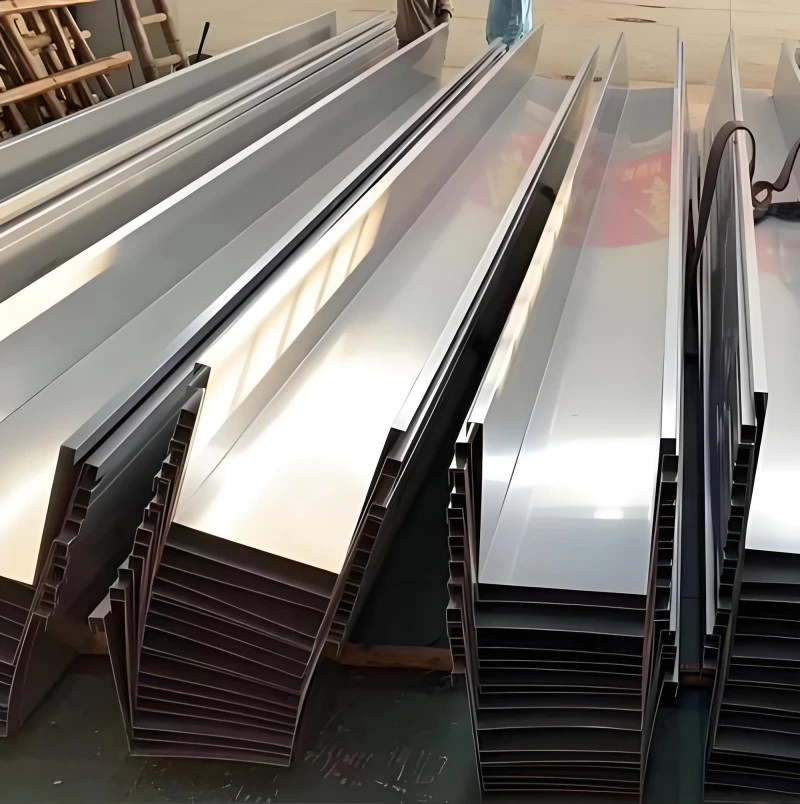

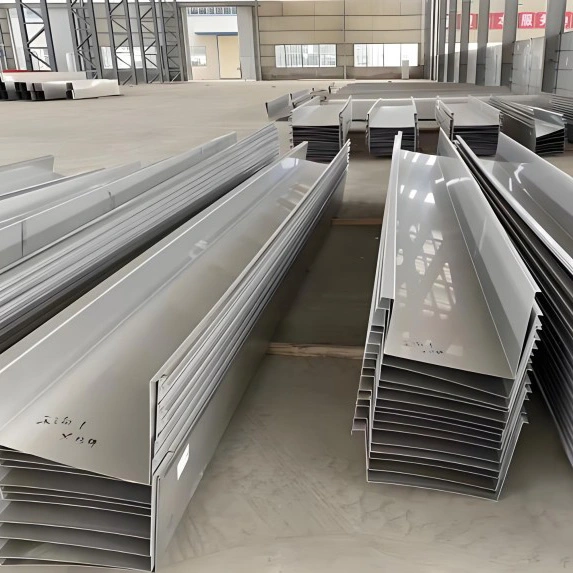

Шатырдың дренажы жаңбыр суын жинау және оны төмен түсіру құбырларына жеткізу үшін шатырдың төменгі нүктелеріне орналастырылған арықтарға байланысты. Тот баспайтын болаттан жасалған науа орналасқан жері бойынша жіктеледі. Ішкі каналдар сыртқы қабырға сызығының ішінде отырады және әдетте парапет қабырғасымен жұмыс істейді. Сыртқы ағындар сыртқы қабырғадан асып кетеді және әдетте парапетсіз ғимараттарда қолданылады. Бұл классификация GB 51022-2015, габаритті болат жақтаулары бар жеңіл ғимараттарға арналған техникалық кодқа сәйкес келеді. SENBO бұл ағындарды бақыланатын цех жағдайында жасайды, жеткізуге дейін майыстыру және дәнекерлеу аяқталды. Әрбір бөлік орау алдында ені, биіктігі, фланец өлшемі және түзулігі тексеріледі.

Негізгі материал стандарт ретінде 304 баспайтын болаттан жасалған. 201 және 316L маркалары жоба шарттары құн мен коррозияға төзімділіктің басқа тепе-теңдігін талап еткенде көрсетілуі мүмкін. GB 51022-2015 стандарты 304 тот баспайтын болаттан жасалған ішкі суағарлар үшін парақтың ең аз қалыңдығын 1,0 мм орнатады. Егер басқа материал ауыстырылса, ол коррозияға қарсы сенімді өңдеуден өтуі керек. Кәдімгі болат пластина ағындарының қалыңдығы кемінде 3,0 мм болуы керек. Ұлттық стандарт атлас 24CS08-1 дренаждық керек-жарақтарды таңдау және орнату бойынша қосымша нұсқауларды ұсынады.

Өлшемдері және жасалуы

Қалыңдығы жобалық жүктемеге және коррозия әсеріне байланысты 0,5 мм-ден 3,0 мм-ге дейін ауытқиды. Көлденең қималар әдетте тікбұрышты немесе трапеция тәрізді, негізі ені 0,3 м-ден 0,5 м-ге дейін және биіктігі 0,25 м-ден 0,4 м-ге дейін. Жоғарғы фланецтер сенімді бекіту бетін қамтамасыз етеді. Ұзындығы 1 м-ден 14 м-ге дейін арық бөліктерін жасауға болады. CNC иілісі 1000 мм-ге 0,3 мм-ге дейін түзулікті және толық ұзындықта ±0,5 градусқа дейін бұрыштық төзімділікті сақтайды. Беттік әрлеуге 8K айна, күңгірт және щетка кіреді.

Параметрлер кестесі

Далалық тәжірибе және кодты сақтау

Кодқа негізделген дизайн ережелері

GB 51022-2015 ағынның көлденең қимасы тікбұрышты немесе трапеция тәрізді болуы мүмкін екенін көрсетеді. Ішкі арықтарда үстіңгі жиектен 50 мм-ден 100 мм-ге дейін төмен орналасқан толып кету саңылаулары болуы керек. Барлық түйіспелер тығыздалған болуы керек, ал шатырдың тақтасы шұңқырға дейін созылуы керек. Жаңбыр суы төбенің бетінен ағынға түсетін жерлерде қосымша гидроизоляция міндетті болып табылады. Бұл талаптар нақты дизайн және орнату негізін жасайды.

Өнеркәсіптік ғимараттардағы ауыстыру жобалары

Shantui Construction Machinery біріккен цехында бастапқы суағар жүйесі тот баспайтын болаттан жасалған 304 науаға ауыстырылды. Дренаждық жолдарды таза ұстау үшін жаңбыр суы сифонының розеткаларына түсіру құбырлары қосылды. Жобада бар суағар қызмет ету мерзімінің соңына жеткен және төзімділік үшін тот баспайтын болаттан жасалған ауыстыру таңдалған типтік қайта жаңарту сценарийін көрсетеді.

Қоғамдық ғимараттардың дренажын жөндеу

Нинхай округінің Хуантан қаласындағы ауылшаруашылық және қосалқы өнімдер көрме орталығы бастапқы жүйеге зақым келгеннен кейін ағынды ауыстыруды талап етті. Тот баспайтын болаттан жасалған 85 метрге жуық жаңа суағар орнатылды. Көрсетілген материал қалыңдығы 1,2 мм, биіктігі 0,3 м, негізі ені 0,35 м және үстіңгі фланеці 0,05 м болатын 304 баспайтын болаттан жасалған. Жобада тот баспайтын болаттан жасалған арықтар бар ғимараттардағы дренаждық функцияны қалпына келтіру үшін қалай қолданылатынын көрсетеді.

Жағалау ортасының өнімділігі

Fangchenggang Gangchen International қонақүйінде вестибюльдегі кіреберістегі судың ағуы коррозияға ұшыраған көміртекті болаттан жасалған суағарлардан анықталды. Жөндеу кезінде 1,2 мм қалыңдығы 304 тот баспайтын болаттан жасалған плиталар қолданылды, олар орнында дәнекерленген. Ылғалдылығы жоғары, тұздылығы жоғары жағалау атмосферасы бастапқы материалдың тот басуына себеп болды. Ауыстырудан кейін дренаж мәселесі шешілді. Бұл корпус 304 баспайтын болатты тұзды ауада және ұқсас коррозиялық параметрлерде пайдалануды қолдайды.

Орнату және қатып қалудан қорғау

Орнату мұздату жағдайларын ескеруі керек. Суық аймақтарда ішкі арықтар мен су төгетін құбырлар оқшаулауды немесе жылуды бақылауды қажет етеді. Мұндай климаттық жағдайларда сыртқы канализация жүйелеріне артықшылық беріледі, өйткені олар мұздың бітелуінен оңай қорғалады. Бойлық көлбеу кем дегенде 5‰ болуы керек, ал түсіру құбырлары қабырғаға немесе құрылымдық жақтауға мықтап бекітілген болуы керек. CNC иілген секциялар өріс түйістерін азайтады және орнату кезінде өлшемдік дәлдікті сақтауға көмектеседі.

Дайындау және орнату нұсқаулары

• Ғимарат дизайны мен жергілікті климат негізінде ішкі және сыртқы суағар орналасуын шешіңіз.
• Атмосфералық коррозия деңгейіне сәйкес тот баспайтын болат сыныбын таңдаңыз. 316L қатал теңіз немесе химиялық орталар үшін жақсырақ.
• Толық жүріс бойында кемінде 5‰ суағар еңісін ұстаңыз.
• Ішкі суағарлар үшін толып кету розеткаларының дұрыс орналасқанын және өлшемдерінің дұрыс екенін растаңыз және оларды қоқыстан тазалаңыз.
• Тот баспайтын болаттан жасалған дәнекерлеудің білікті процедураларын қолданыңыз. Жергілікті коррозияны болдырмау үшін дәнекерлеуден кейін жылу әсер ететін аймақтарды тазалаңыз.
• Inspect gutter joints and roof panel entry points for sealing before the roof is completed.

Жоба топтары жиі қоятын сұрақтар

Сыртқы ағынның орнына ішкі ағынды қашан қажет етеді?

Ішкі ағындар парапет қабырғалары бар немесе сәулеттік дизайн дренажды көзден жасыратын ғимараттарда жиі кездеседі. Сыртқы ағындарды орнату және жөндеу оңайырақ. Таңдауды әдетте сәулетші және құрылыс инженері қасбеттік дизайн мен климатқа негізделген.

304 баспайтын болатты ішкі суағарлар үшін не стандарт етеді?

Құрылыс аяқталғаннан кейін ішкі суағарларға қол жеткізу қиын, сондықтан материал техникалық қызмет көрсетусіз коррозияға қарсы тұруы керек. Код ең аз қалыңдығы 1,0 мм болатын 304 тот баспайтын болатты қажет етеді, себебі ол коррозияға төзімділіктің, беріктіктің және құнының дәлелденген тепе-теңдігін ұсынады.

Ұзын арықтар сайтта қалай біріктіріледі?

Бөлімдер әдетте тот баспайтын болаттан жасалған қосқыштармен дәнекерленген немесе тығыздалған. Дәнекерлеу дұрыс орындалған кезде үздіксіз су өткізбейтін қосылысты қамтамасыз етеді. Тығыздағышпен механикалық қосылыстар да қолданылады, бірақ олар мұқият орнатуды және мерзімді тексеруді қажет етеді.

Тот баспайтын болаттан жасалған шұңқырлар үшін қандай әрлеу ең тиімді?

Қылқаламмен және күңгірттенген әрлеуге жиі артықшылық беріледі, өйткені олар айна әрлеуіне қарағанда ұсақ сызаттар мен беткі белгілерді жақсы жасырады. Айна жабындары шағылыстырады және су дақтарын оңай көрсете алады, бірақ олар кейде көрнекі әсер үшін таңдалады.

Қабылдау және тексеру

Әрбір жеткізілім материал сертификатымен тексерілуі керек, ол баспайтын болаттан жасалған сортты және парақтың қалыңдығын растауы керек. Өлшемді тексеру ені, биіктігі, фланец өлшемі және түзулігін қамтиды. Дәнекерленген бөліктер үшін дәнекерлеу процедурасының біліктілігін және дәнекерлеушілердің жарамды сертификаттары бар екенін растаңыз. Тасымалдау кезінде орын алған сызаттар, ойықтар немесе басқа зақым бар-жоғын тексеріп алыңыз.

Тапсырыс берер алдында растау керек

• Арықтардың орналасу түрін анықтаңыз және көлденең қиманың өлшемдерін құрылымдық сызбалармен растаңыз.
• Тот баспайтын болат сыныбын сайттың коррозия санатына қарай таңдаңыз.
• Парақ қалыңдығының ішкі саңылауларға арналған басқару кодексімен талап етілетін минимумға сәйкес келетінін тексеріңіз.
• Су ағызатын құбырларға қарай тұрақты ағып тұруы үшін ағынның еңісін және тірек аралығын жоспарлаңыз.
• Ұзақ жүгіру үшін температура диапазонын және компенсаторлар қажет пе екенін ескеріңіз.
• Өндіріс басталғанға дейін бетті өңдеу талаптарын және күтілетін жеткізу ұзақтығын растаңыз.
