Перфорацияланған парақ

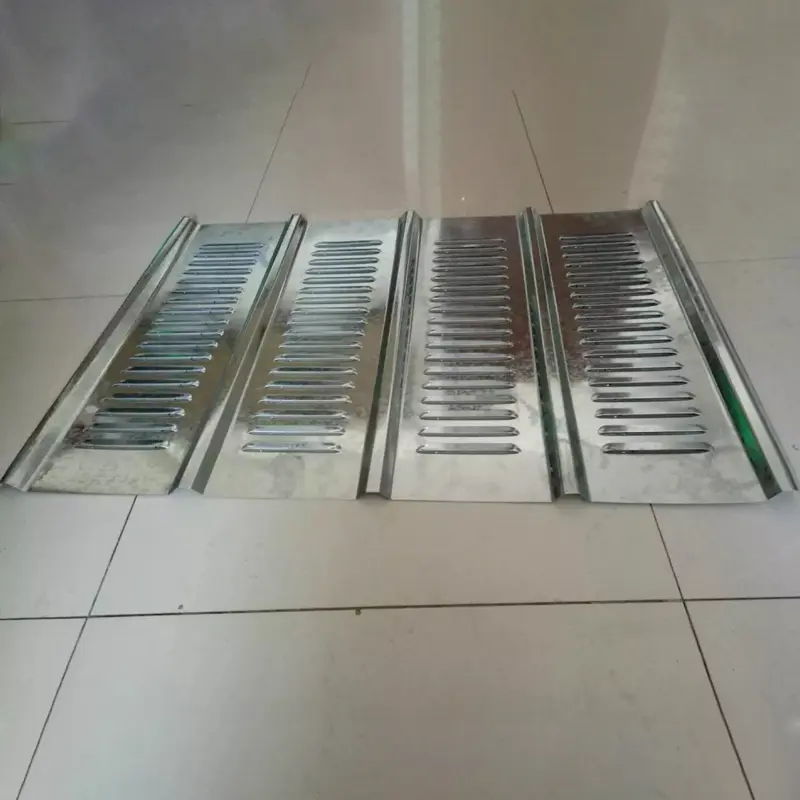

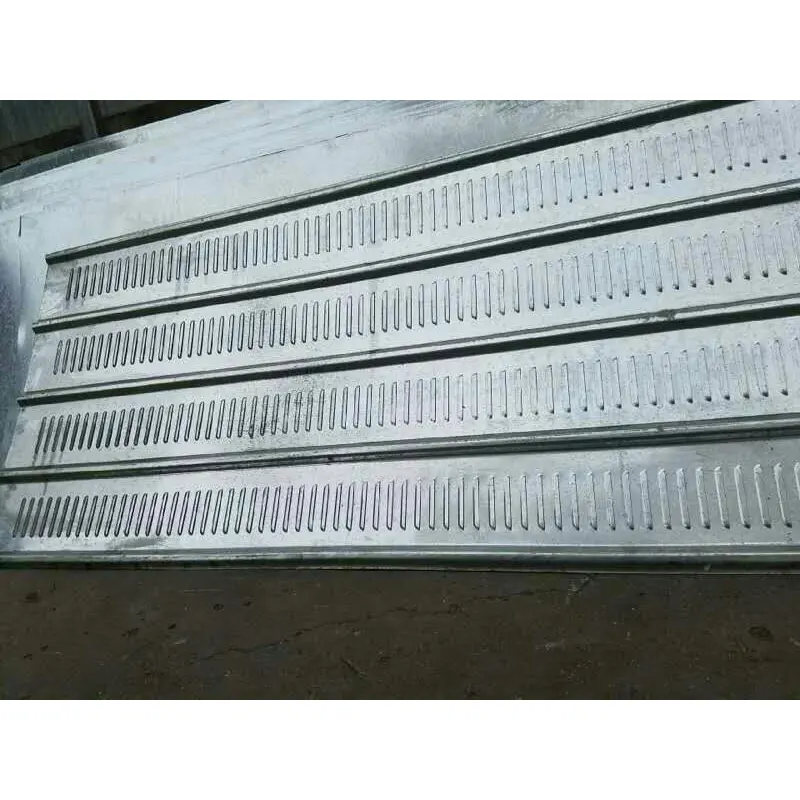

Жалюзиленген перфорацияланған парақ - бұрыштық, жалюзи тәрізді саңылаулардың құрылымын қалыптастыру үшін жоғары жылдамдықты дәлдікпен штамптау жабдығын пайдаланып металл парақтарды өңдеу арқылы жасалған функционалды архитектуралық панельдер. Стандартты перфорацияланған панельдерден (шеңберлер немесе шаршылар сияқты тікелей өтетін тесіктері бар) айырмашылығы, жалюзи бар перфорацияланған панельдерде бұрыштық жалюзи бар. Бұл дизайн көлденең көру сызығын бұғаттаған кезде ауаның диагональды арналар арқылы өтуіне мүмкіндік береді, осылайша «желдетілген, бірақ мөлдір емес» әсерге қол жеткізеді.

Негізгі материалды таңдау

Жұмыс ортасына және өнімділік талаптарына байланысты келесі материалдар таңдалуы мүмкін:

Q235 мырышталған болат:Құрылыста ең көп таралған материал. Беткейлер ыстық мырыштау және электростатикалық ұнтақ жабынмен өңделеді (жабын қалыңдығы ≥60мкм), 500 сағат бойы пиллингсіз немесе тот баспай, тұзды бүрку сынауына төтеп береді. Сынақ стандарты: ASTM B117 / ISO 9227. Зертханалық есептерді сұрау бойынша алуға болады.

304 баспайтын болат:Жоғары коррозияға төзімділікті қажет ететін сыртқы орталар үшін немесе сәндік жобалар үшін қолданылады.

Алюминий қорытпасы:Салмақ шектеулері бар немесе алюминий-магний-марганецті шатыр панельдерімен үйлесімділікті қажет ететін жобалар үшін қолданылады.

Өндіріс процесі және техникалық сипаттамалары:Жоғары жылдамдықты, дәлдікті, толық автоматтандырылған тескіш сызықтарды қолдану арқылы шығарылған жүйе әртүрлі материалдарды, соның ішінде перфорацияланған түспен қапталған болат катушкаларды, алюминий катушкаларды және тот баспайтын болаттан жасалған парақтарды қолдайды. Стандартты қалыңдығы 0,5 мм-ден 2,0 мм-ге дейін ауытқиды (жұқа парақтар: 0,5–1,0 мм; қалың парақтар: 1,0–2,0 мм). Типтік жалюзи бұрыштары 45°–60°, ашық алаң арақатынасы 40%–60% құрайды. Стандартты парақ өлшемдері 1000×2000мм және 1250×2500мм; тапсырыс бойынша өлшемдер қол жетімді.

Беттік өңдеу:Мырышпен қапталған болаттан жасалған парақтар электростатикалық ұнтақ жабынымен аяқталуы мүмкін. Түстер RAL стандарттарына сәйкес реттеледі (жалпы түстерге қою сұр, ашық сұр, корольдік көк және қою жасыл кіреді).

Өнімділікті тексеру

1. Акустикалық өнімділік – зертханада өлшенген шуды азайту

Перфорацияланған жалюзи панельдерінің акустикалық өнімділігі нақты тәжірибелік деректермен расталады. Ұлттық Ченг Кунг университетінің (Тайвань) архитектуралық акустика зертханасы микроперфорацияланған көлденең жалюзи панельдерінде жүргізген жүйелі зерттеулер шуды азайтудың орташа мәні ең аз 4дБ-ден максимум 15дБ-ге дейін ауытқитынын көрсетті. Акустикалық өнімділікке әсер ететін негізгі айнымалыларға жалюзи ұзындығы, жалюзи қалыңдығы, құрылымдық конфигурация (бір жақты және екі жақты перфорация), жалюзи бұрышы және жалюзи аралығы жатады.

2. Желдету және желге төзімділік – желге төзімділік 30%-дан астам төмендеді

Перфорацияланған жалюзи панельдері желге төзімділікті тиімді төмендете отырып, табиғи желдетуді және жалюздардағы бұрыштық тесіктер арқылы қысымды төмендетуді жеңілдетеді. Салыстырмалы жел жүктемесі есептеулеріне негізделген, құрылыс қоршауында пайдаланылған кезде, жалюзилі ауа ағыны дизайны дәстүрлі қатты кедергілермен салыстырғанда желге төзімділікті 30%-дан астам төмендетеді. Панельдер қолданыстағы құрылыс нормаларына (мысалы, GB 50009 / EN 1991) сәйкес жел жүктемесінің жергілікті талаптарын қанағаттандыруға арналған, нақты өнімділігі құрылымдық есептеулер мен жобаға тән жел жүктемесін бағалау арқылы тексерілген. Бұл оларды тайфунға бейім және желді жағалау аймақтарына қолайлы етеді.

3. Коррозияға және ауа райына төзімділік – 500 сағаттық тұзды бүрку сынағы

Перфорацияланған жалюзи панельдерінің коррозияға төзімділігі қос технологиялық жүйе арқылы қамтамасыз етіледі: ыстық мырыштау, содан кейін электростатикалық ұнтақ жабыны. Мырышталған негіз қабаты жоғары температурада өңделген сыртқы полиэфирлі ұнтақ жабынмен (қалыңдығы ≥60 мкм) біріктірілген. Панельдер ASTM B117 / ISO 9227 стандартына сәйкес қабығын немесе тот баспай 500 сағаттық тұзды бүрку сынауына төтеп береді. Үшінші тараптың сынақ есептері сұрау бойынша қол жетімді және сыртқы қызмет көрсету мерзімі қалыпты қоршаған орта жағдайында 5–10 жыл деп бағаланады.

4. Механикалық және өндірістік қасиеттері

Q235 мырышталған болаттан жасалған материал тамаша қысу беріктігін ұсынады, ал жалюзи штамптау процесі жоғары өлшемдік дәлдікті қамтамасыз етеді. Теміржол транзитінде (желдету және жаңбырдан қорғайтын жапқыштар) құрылым ауа ағыны мен ауа райынан қорғауды теңестіру үшін алдыңғы жағы тесілген жалюзи панельдерін артқы жаңбыр қалқандарымен біріктіреді. Моторлы жабдықтың қуат бөлімдері үшін шуды басу үшін жалюзи құрылымына 5–10 мм дыбыс жұтатын материалды қолдануға болады.

5. Қолданудың дәлелденген сценарийлері

Кең көлемді қоғамдық ғимараттарды безендіру және дыбысты сіңіру:Бұл перфорацияланған парақ әуежайлар, теміржол вокзалдары, стадиондар, көрме орталықтары және метро станциялары сияқты ірі жобаларда безендіру және акустикалық өңдеу үшін қолданылады.

Құрылыс жинақтары:Жалюзилі перфорацияланған қорапта болттармен бекітілген модульдік дизайн бар, бұл жерде дәнекерлеу қажеттілігін болдырмайды. Ол 5 реттен астам қайта пайдалануды қолдайды және болатты қайта өңдеу жылдамдығы 95% құрайды.

Жабдықты желдету және жылуды тарату:Жабдық қоршаулары үшін жылу тарату панельдері ретінде пайдаланылатын бұл жалюзи әдетте тот баспайтын болаттан, мырышталған болаттан немесе алюминийден (қалыңдығы: 0,8–2 мм) жасалады және шаң мен шашыраудан қорғауды ұсына отырып, тиімді желдетуді және жылуды таратуды қамтамасыз етеді.

Негізгі техникалық сипаттамаларға шолу

Төменде келтірілген барлық параметрлер зауыттық стандартты өнімге немесе сілтеме жасалған сынаққа негізделген. Арнайы жоба талаптарын қанағаттандыру үшін теңшеу қол жетімді.

Негізгі артықшылықтар

1. Көрінбейтін желдету (Бірегей функционалдылық).Бұрыштық жалюзи дизайны алдыңғы жағынан қараған кезде қабаттасуды жасайды, сыртқы жағынан көру сызығының 90%-дан астамын бөгеп, табиғи ауа ағынына мүмкіндік береді — желдету және жылуды бөлу арқылы құпиялылықты қорғауды теңестіреді. Көрнекі скрининг панель бетіне перпендикуляр 1 метр қашықтықта өлшенеді.

2. Тексерілген акустикалық өнімділік (4–15 дБ азайту).Зертханалық сынақ шудың орташа 4–15 дБ төмендеуін растайды; өнімділікті дыбысты жұтатын мақта немесе микроперфорацияланған панельдер қосу арқылы одан әрі арттыруға болады.

3. Коррозияға төзімділік және ұзақ мерзімділік (500 сағаттық тұзды бүркуді тексеру).Қосарланған коррозияға қарсы қорғаныс (ыстық мырыштау және электростатикалық ұнтақ жабыны) ASTM B117 / ISO 9227 стандартына сәйкес 500 сағаттық тұзды бүрку сынауынан кейін қабықтың немесе тот басудың болмауын қамтамасыз етеді; сыртқы қызмет мерзімі 5-10 жыл.

4. Модульдік құрастыру және қайта пайдалану мүмкіндігі.Бұрандалы қосылыстары бар модульдік дизайн орнында дәнекерлеу қажеттілігін болдырмайды; панельдерді кемінде бес рет қайта пайдалануға болады, болатты қайта өңдеу жылдамдығы 95% құрайды.

5. Икемді материал және спецификацияны теңшеу.Q235 мырышталған болат, тот баспайтын болат және алюминий сияқты әртүрлі материалдарда қол жетімді; пластинаның қалыңдығы, өлшемдері және түстері жобаның нақты талаптарына сәйкес реттелуі мүмкін.

Қолдану сценарийлері

1.Әуежай, вокзал, стадион, көрме орталықтары және метро станциялары сияқты үлкен қоғамдық ғимараттарға арналған сәндік және дыбыс жұтатын жүйелер.

2.Жол жұмыстарына, метро қазуға және тұрғын үйлерді жөндеуге арналған құрылыс алаңын жинау (желге төзімділік пен қысымды төмендетуді қажет етеді).

3.Өндірістік қондырғылар мен жабдықтар бөлмелерін желдету, жылуды тарату және шаңнан қорғау.

4.Муниципалдық жолдар мен өнеркәсіптік аймақтарға арналған шу бөгеттері (дыбысты жұтатын материалдармен біріктірілгенде).

5.Біріктірілген сәулеттік көлеңкелеу және желдету жалюзи жүйелері.

Неліктен перфорацияланған жалюзи панельдерін таңдау керек?

Архитектуралық безендіру, құрылыс жинақтау немесе шуды азайту жобалары үшін желдету мен скринингті теңестіретін функционалды панель іздеп жүрсіз бе? Q235 мырышталған болаттан немесе тот баспайтын болаттан жасалған бұл панельдер дәл штампталған, 45°–60° бұрышты жалюзимен жабдықталған. Олар 90%-дан астам визуалды скринингті (1 м перпендикулярлық көріністе өлшенеді) қамтамасыз етеді, сонымен бірге табиғи желдетуді және қысымды төмендетуді қамтамасыз етеді, қатты панельдермен салыстырғанда желге төзімділікті 30%-дан астам төмендетеді. Акустикалық зертханалық сынау шудың 4–15 дБ төмендеуін растайды, ал 500 сағаттық тұзды бүрку сынақтары (ASTM B117 / ISO 9227) олардың коррозияға төзімділігін тексереді; модульдік дизайн қайталап пайдалануға мүмкіндік береді. Үлкен қоғамдық ғимараттардағы сәндік дыбысты жұтудан қалалық жол жұмыстарына арналған желге төзімді қоршауға дейін, перфорацияланған жалюзи панельдері (дәлелденген өнімділік деректерімен қамтамасыз етілген) шуды азайту мен желге төзімділікпен қатар «көрінбейтін желдетуді» қамтамасыз ететін сенімді шешім ұсынады.

Жиі қойылатын сұрақтар

1. Тұзды шашырату сынағы үшін қандай стандарттар қолданылады?

Біз ұнтақпен қапталған панельдерді ASTM B117 немесе ISO 9227 сәйкес 500 сағат бойы сынаймыз. Нәтижелерді тексеру үшін сұрау бойынша үшінші тарап сынақ есептері қолжетімді.

2. 90% визуалды скрининг қалай өлшенеді?

Көрнекі скрининг жылдамдығы панель бетіне перпендикуляр 1 метр қашықтықта өлшенеді. Қалыпты көру бұрыштары кезінде бұрыштық жалюзи бір-біріне жабысып, көлденең көру сызығының 90%-дан астамын жауып, ауа ағынына мүмкіндік береді.

3. Панельдерді жел қатты аймақтарда қолдануға бола ма?

Иә. Жалюзиленген дизайн қатты панельдермен салыстырғанда жел жүктемесін 30%-дан астам азайтады. Біз панельдер мен тірек құрылымының сәйкес жобаланғанын қамтамасыз ету үшін қолданыстағы кодтарға (мысалы, GB 50009 немесе EN 1991) сәйкес жобаға тән жел жүктемесін есептейміз.

4. Перфорацияланған панельдер үшін қандай материалдар бар?

Біз Q235 мырышталған болат, 304 баспайтын болат және алюминий қорытпасын ұсынамыз. Таңдау коррозияға қойылатын талаптарға, салмақ шектеулеріне және эстетикалық қалауларға байланысты. Барлық материалдар әртүрлі RAL түстерінде ұнтақпен қапталған болуы мүмкін.

5. Тапсырыс беру алдында үлгілерді немесе сынақ есептерін бересіз бе?

Иә, сұрау бойынша бағалау үшін үлгі панельдерін ұсына аламыз және сәйкес сынақ есептерін (тұзды шашыратқыш, акустикалық, механикалық) бөлісе аламыз. Біздің инженерлік команда сіздің нақты жобаңызға техникалық кеңес береді.

6. Панельдер қалай орнатылады?

Панельдер модульдік болттарды құрастыруға арналған, бұл жерде дәнекерлеу қажеттілігін болдырмайды. Бұл тезірек орнатуға және оңай бөлшектеуге мүмкіндік береді және панельдерді бірнеше рет қайта пайдалануға болады.
