Металл қабырға панельдері

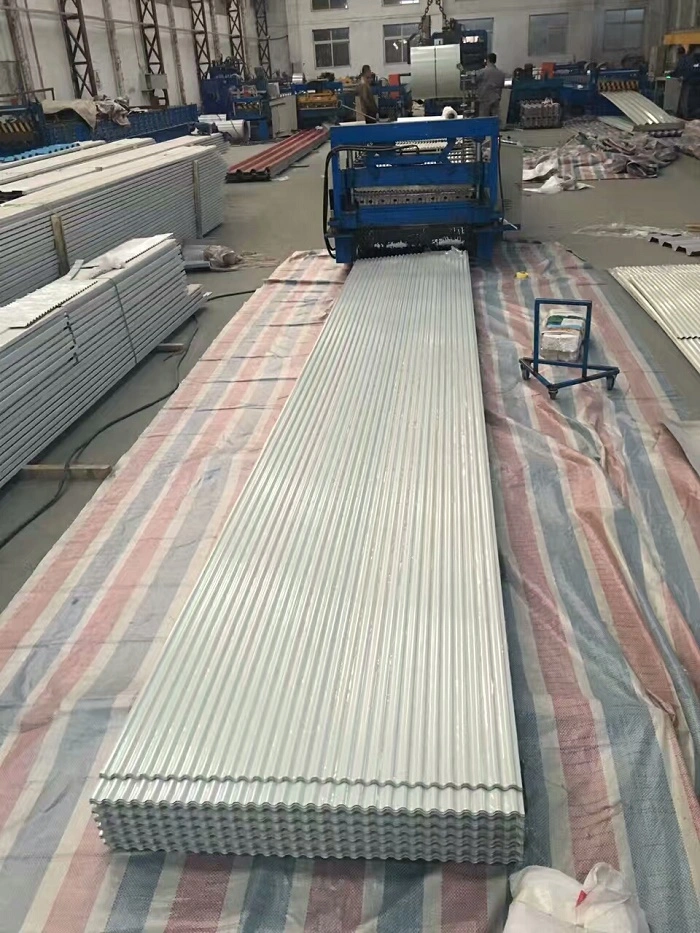

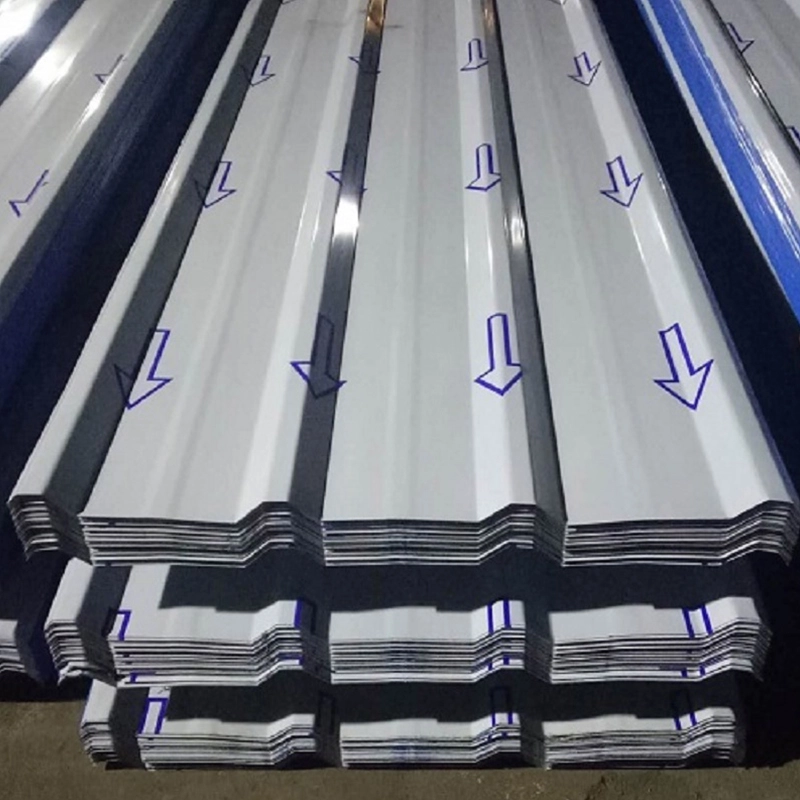

Металл қабырғалық панельдер - бұл сыртқы құрылыстар үшін қолданылатын профильді парақтар. Олар орамды құрайтын металл катушкалар арқылы немесе металл парақтарды оқшаулағыш өзекке байланыстыру арқылы жасалады. Кең таралған қолданбаларға сыртқы қабырға қоршаулары, перделік қабырғаларды қаптау және өнеркәсіптік кәсіпорындарда, қоғамдық ғимараттарда және ауқымды орындарда ішкі бөлімдер жатады. Негізгі материалды таңдау жұмыс ортасына және беріктік талаптарына байланысты. SENBO бұл панельдерді материалдың қалыңдығын, профиль өлшемдерін және жабынның адгезиясын қамтитын ішкі сапаны тексеретін арнайы шиыршықты қалыптау желілерінде шығарады, бұл партиялар бойынша өнімнің тұрақты өнімділігін сақтауға көмектеседі.

Негізгі материал опциялары

• Ыстық мырышталған болат табақ:Әдетте DX51D+Z дәрежесі. Екі жақты мырыш жабынының салмағы 40 г/м² мен 275 г/м² аралығында болады. Жалпы өндірістік ғимараттарға жарамды.
• Aluzinc (Al-Zn қорытпасымен қапталған) болат парағы:Қаптамада шамамен 55% алюминий және 43,5% мырыш бар. Стандартты мырышталған қаңылтырдан 3-5 есе коррозияға төзімділігін қамтамасыз етеді.

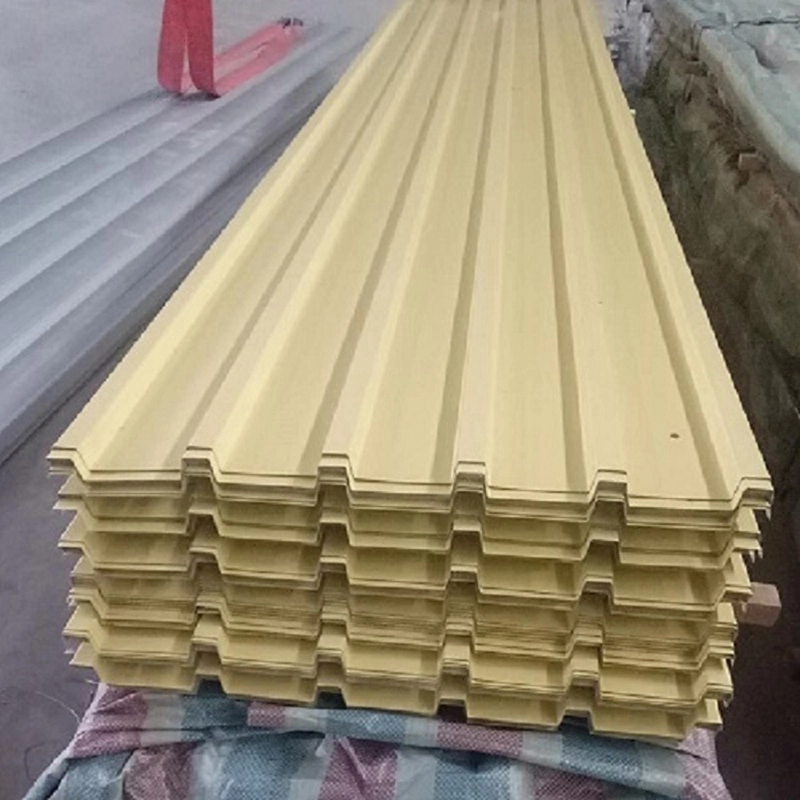

• Түспен қапталған болат парақ:Коррозияға төзімділікті сәндік көрініспен үйлестіре отырып, полиэфир (PE) немесе фторкөміртекті (PVDF) жабындарын пайдаланады.
• Алюминий қорытпасы:Қалыңдығы 1,5 мм-ден 3,0 мм-ге дейін. А2 класындағы өрт деңгейіне жетеді. Жоғары қаттылықпен жеңіл салмақ. Қызмет көрсету мерзімі әдетте 20 жылдан асады.

Өнім санаттары

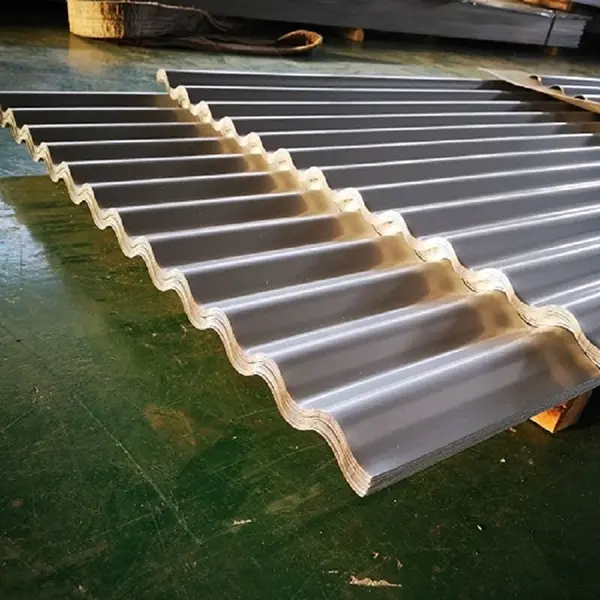

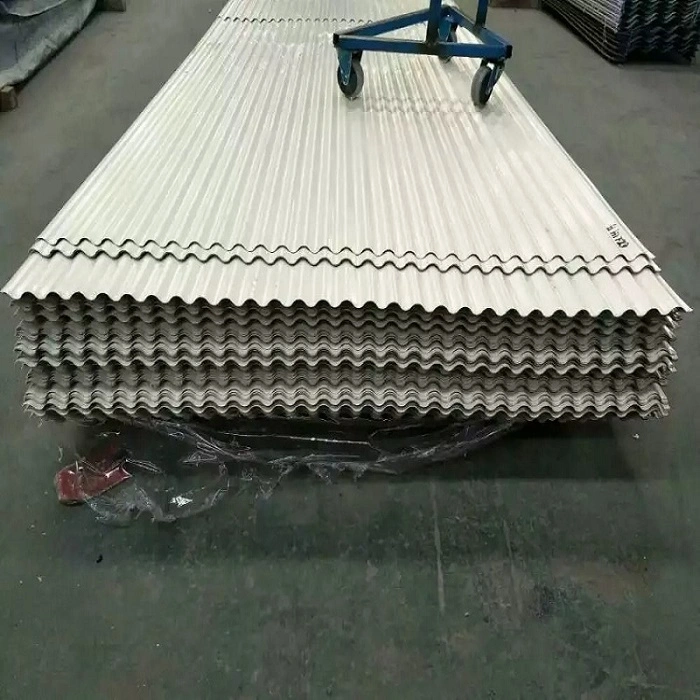

• Бір теріден жасалған металл қабырға панелі:Бір қабатты профильді металл парақ. Оқшауланбаған сыртқы қабырғалар немесе сәндік перде қабырғалары үшін қолданылады.
• Металл сэндвич қабырға панелі:Құрамында тас жүн немесе полиуретан сияқты негізгі материал бар. Жылу оқшаулауды ғимарат қабығымен біріктіреді.

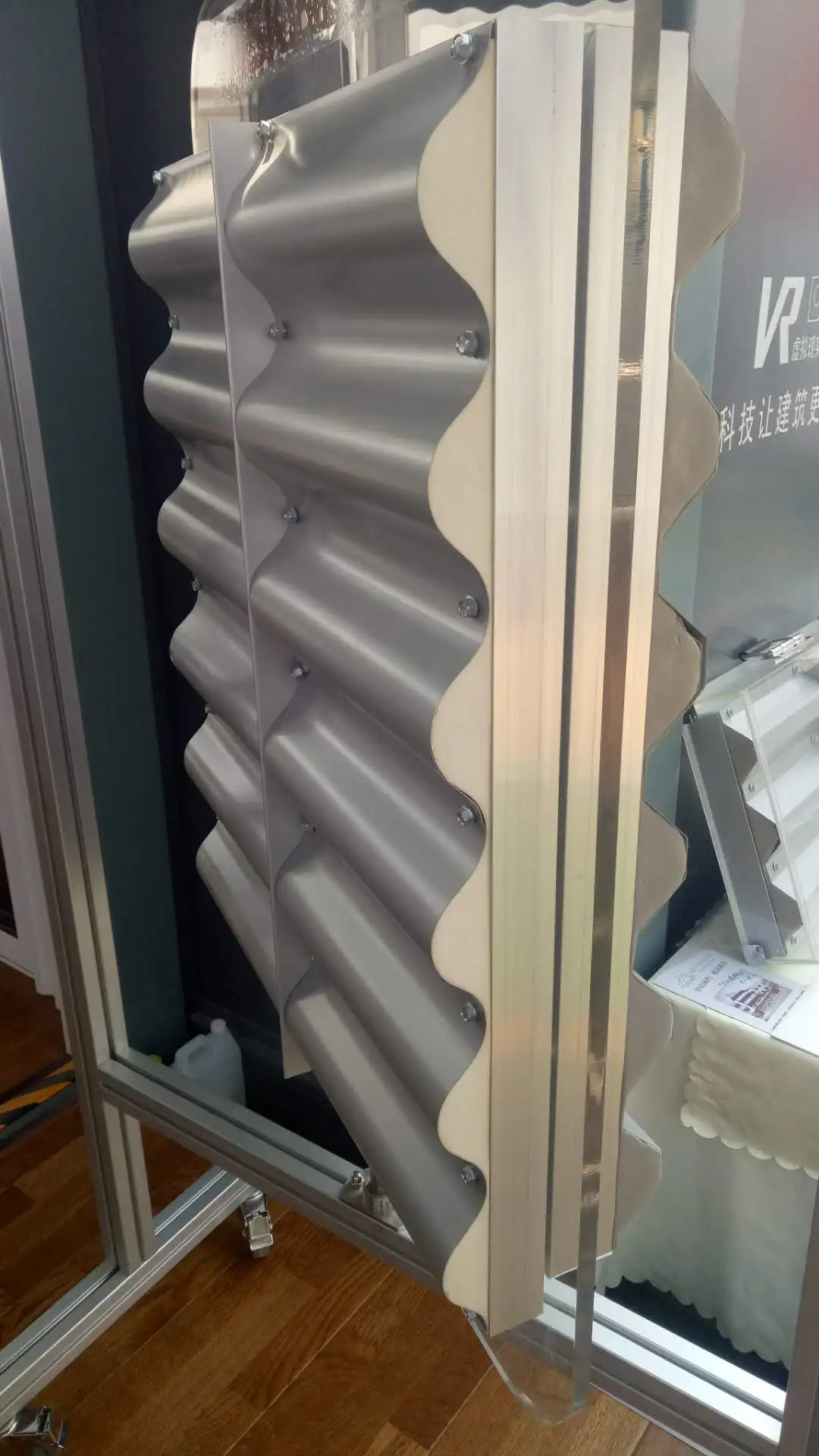

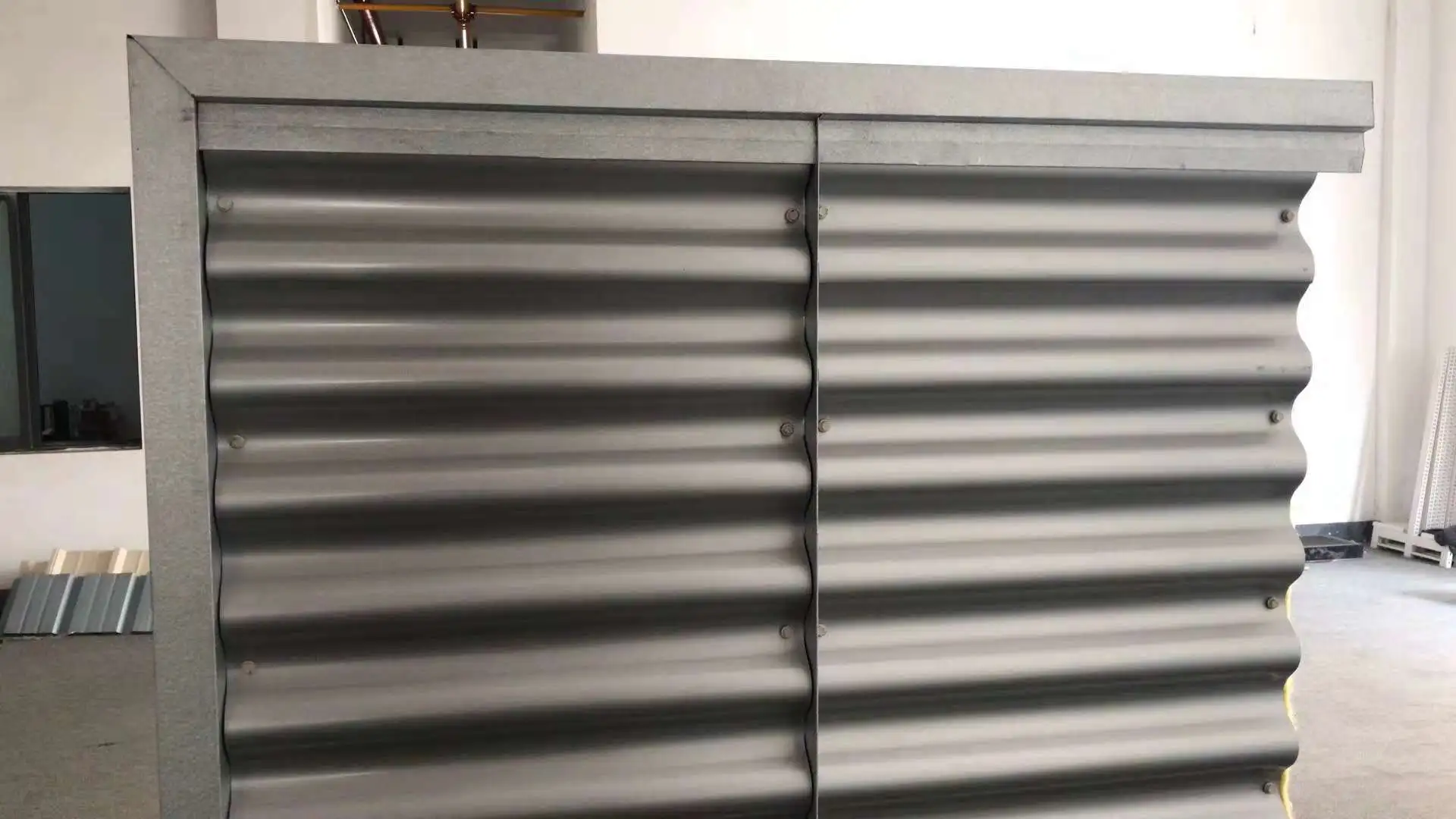

• Жасырын бекіткіш металл қабырға жүйесі:Панельдер жасырын жақшалармен біріктірілген. Панель бетінде көрінетін бекіткіштер жоқ, нәтижесінде таза көрініс пайда болады.

Орнату жүйелері

• Ілмекті орнату:Панельдерді жоғарыдан төменге орнату үшін түкті арналар мен ілмек құрылымдарын пайдаланады. Тікелей орнатуға және жоюға мүмкіндік береді.
• Сыртқы монтаждау:Орнату аралығын реттеу және әртүрлі панель өлшемдерін орналастыру үшін кеңейту және қондыру механизмдерін пайдаланады.

Техникалық сипаттамалар

Жоба қолданбаларынан өнімділік деректері

1. Желге төзімділік

Желге төзімділік жағалаудағы және қатты желді аймақтардағы металл қабырға панельдері үшін негізгі өнімділік көрсеткіші болып табылады. «Алашан Тамусу» табиғи сілтілерді игеру және пайдалану жобасы Қытай-Моңғолия шекарасына жақын Гоби шөлінде орналасқан. Бұл учаскеде желдің негізгі қысымы 0,6 кН/м², ал ғимараттың максималды биіктігі 61 метрге жетеді. Жобада жалпы ауданы 400 000 м² асатын металл конверт жүйесі қолданылады. Теориялық есептеулер және 1:1 масштабтағы желді көтеру сынақтары арқылы қабырға мен шатырдың сэндвич-панель жүйелері сәйкесінше 5,2 кПа және 6,3 кПа жүк көтергіштік қабілетіне қол жеткізді. Құрылыс кезінде бірнеше құмды дауыл болғанына қарамастан, учаске бұзылмаған.

2. Жағалау ортасының өнімділігі

Чжухай Цзиньван әуежайындағы Терминал 2 ғимараты желдің қысымы жоғары және күрделі экологиялық жағдайлары бар жағалау аймағында орналасқан. Жобаға 65 000 м² металл жабын және қабырғаларды қаптау кіреді. Тот баспайтын болаттан жасалған дәнекерлеудің үздіксіз технологиясы ғимараттың қызмет ету мерзіміне қойылатын талаптарды қанағаттандыра отырып, құрылымдық тұрақтылықты және шатыр мен қабырға жүйелерінің су өткізбейтін тығыздалуын қамтамасыз ету үшін пайдаланылды.

3. Архитектуралық пішіндерге бейімделу

Металл қабырғалық панельдер күрделі архитектуралық дизайнды орналастыру үшін түзу немесе қисық профильдерде дайындалуы мүмкін. Alxa Tamusu жобасында цилиндрлік силостар тігінен реттелген профильді болат парақтарды, қисық пурлиндермен жұптастырды. Дайын өнім қоймасында тік жасырын бекіткіш металл қабырға жүйесі қолданылды. Панельдер көлденең қабаттаспай толық биіктікте жұмыс істейді және жасырын кронштейндермен біріктірілген, таза сыртқы көріністі және жел мен құмға сенімді төзімділікті қамтамасыз етеді.

4. Акустикалық және өртке қарсы өнімділік

Металл қабырға панельдері перфорацияланған дыбысты жұтатын құрылымдарды біріктіре алады. Акустикалық тірек материалдарымен біріктірілгенде, олар шуды азайту коэффициентіне (NRC) 0,7-ден 0,8-ге дейін жетеді. Алюминий қорытпасынан жасалған қабырға панельдері A2 класындағы өртке қарсы рейтингке қол жеткізе алады. Кейбір жүйелер сонымен қатар RH99% ылғалға төзімділік рейтингін ұсынады, бұл оларды ылғалдылығы жоғары орталарға жарамды етеді.

5. Беттік өңдеу және ауа райына төзімділік

Металл қабырға панельдері PVDF немесе полиэфирлі жабындармен аяқталуы мүмкін. Бұл жабындар қышқылдарға, сілтілерге, тұзды спрейге, желге, күн сәулесіне және қышқыл жаңбырға төзімділікті қамтамасыз етеді. Алюминий қорытпасынан жасалған қабырға панельдерінің қызмет ету мерзімі 20 жылдан асады.

Сайтты орнату және өңдеу туралы ескертпелер

• Панельді орнатуды бастамас бұрын тіреуіш құрылымның туралануын және тегістігін тексеріңіз.
• Панель беттерін сызатпау немесе тістеуді болдырмау үшін қорғаныс төсемдері бар көтеру жабдығын пайдаланыңыз.
• Жасырын бекіткіш жүйелер үшін жасырын жақшалардың дұрыс қосылуын қамтамасыз ету үшін өндірушінің ретін орындаңыз.
• Металлға жарамды құралдармен панельдерді кесіңіз, коррозия мен жарақаттанудың алдын алу үшін кесілген жиектерді тазалаңыз.
• Жобаның ауа өткізбейтін бөлшектеріне сәйкес буындар мен саңылаулардың айналасына тығыздағышты жағыңыз.

Жалпы сұрақтар

Қабырғаларға арналған сэндвич-панельдер мен бір қабатты панельдердің айырмашылығы неде?

Бір теріден жасалған панельдер бір металл парақтан тұрады және ауа-райынан қорғауды және сыртқы түрін қамтамасыз етеді, бірақ оқшауланбайды. Сэндвич панельдері оқшаулағыш өзекті, әдетте тас жүнді немесе полиуретанды қамтиды және қоршауға қосымша жылу өнімділігін қамтамасыз етеді. Таңдау ғимараттың энергия талаптары мен өрт қауіпсіздігі қажеттіліктеріне байланысты.

Жағалау ортасы үшін қандай негізгі материал жақсы?

Стандартты мырышталған болатпен салыстырғанда олардың коррозияға төзімділігі жоғарылағандықтан, алюцинк немесе алюминий қорытпасы жағалаудағы аудандарда жиі таңдалады. PVDF жабындары сонымен қатар тұзды спрейге және ультракүлгін сәулелеріне жақсы қарсылықты қамтамасыз етеді.

Металл қабырға панельдері қисық болуы мүмкін бе?

Иә, көптеген металл қабырға панельдері архитектуралық дизайнға сәйкес келетін қисық болуы мүмкін. Қисық панельдер әдетте қажетті радиусқа дейін орамды қалыптау немесе престеу тежеу ​​арқылы шығарылады. Қолжетімді радиус панель профиліне, материалына және қалыңдығына байланысты.

Жасырын бекіту жүйелеріне қалай қызмет көрсетіледі?

Жасырын бекіту жүйелері ең аз техникалық қызмет көрсетуді қажет етеді. Кез келген борпылдақ панельдерді, тығыздағыштың нашарлауын немесе бетінің зақымдалуын тексеру үшін мерзімді визуалды тексеру ұсынылады. Бекіткіштер жасырын болғандықтан, олар ауа-райына азырақ ұшырайды, бұл ұзақ мерзімді коррозия қаупін азайтады.

Сапаны бақылау және құжаттама

Manufacturers should provide factory test reports covering base material thickness, coating weight, yield strength, and panel dimensions. For projects with specific wind load requirements, wind uplift test reports can be supplied. On-site receiving inspections should verify that panel profiles, colors, and quantities match the order and that surfaces are free from damage.

Таңдауды қарастыру

• Негізгі материал мен негізгі түрін таңдамас бұрын ғимараттың өрт қауіпсіздігі талаптарын бағалаңыз.
• Күшті жел аймақтары үшін қарастырылып жатқан панельдік жүйеге тән желді көтеру сынақ деректерін сұраңыз.
• Көрінетін және жасырын бекіткіш жүйелерін таңдағанда, техникалық қызмет көрсету мүмкіндігін және ұзақ мерзімді көріністі қарастырыңыз.
• Дизайн кезеңінде өндірушімен арнайы профильдер мен ұзындықтардың болуын растаңыз.
