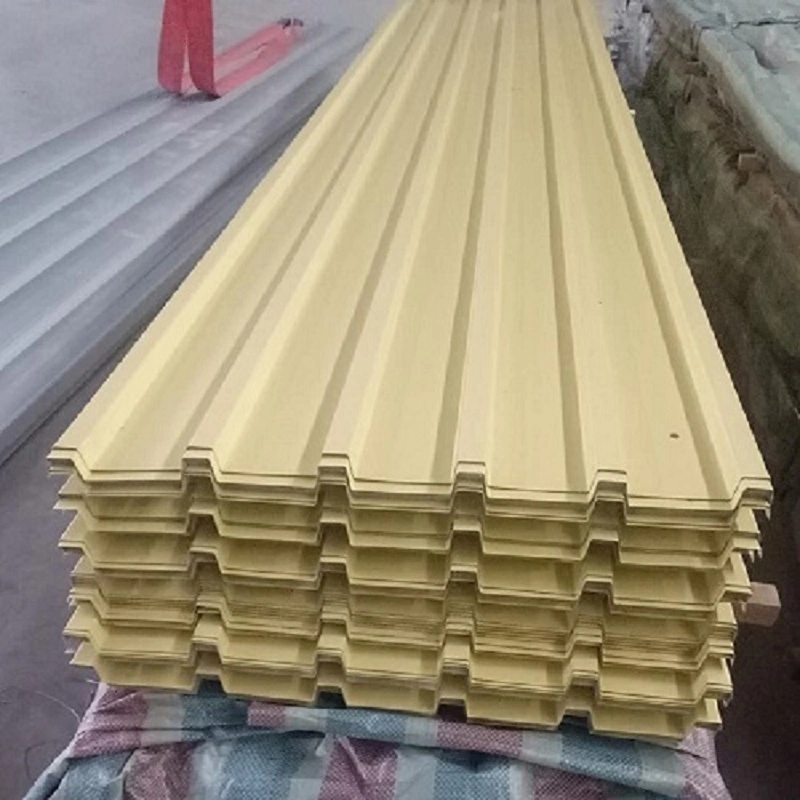

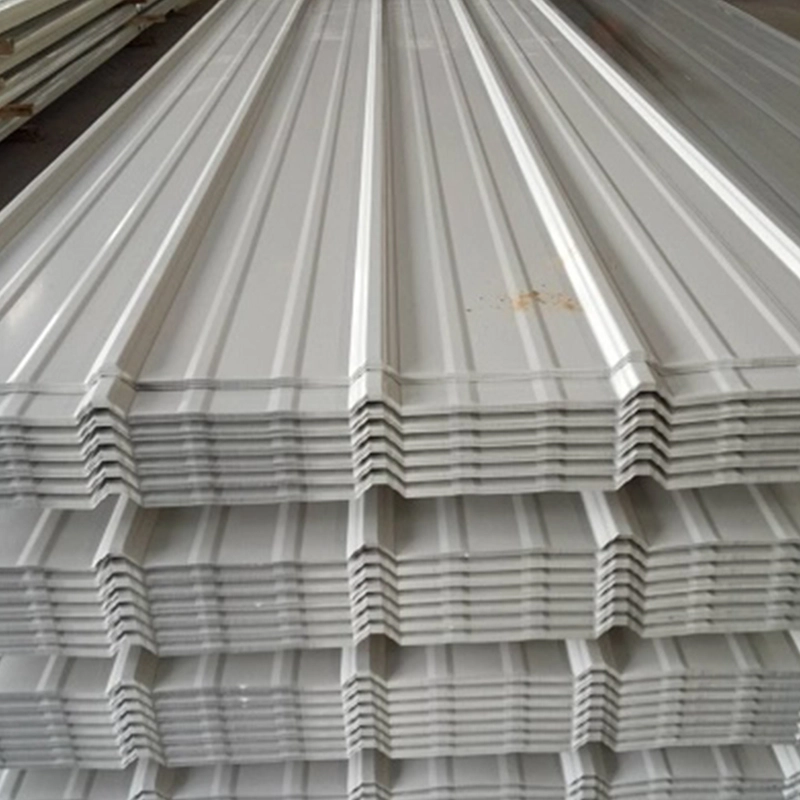

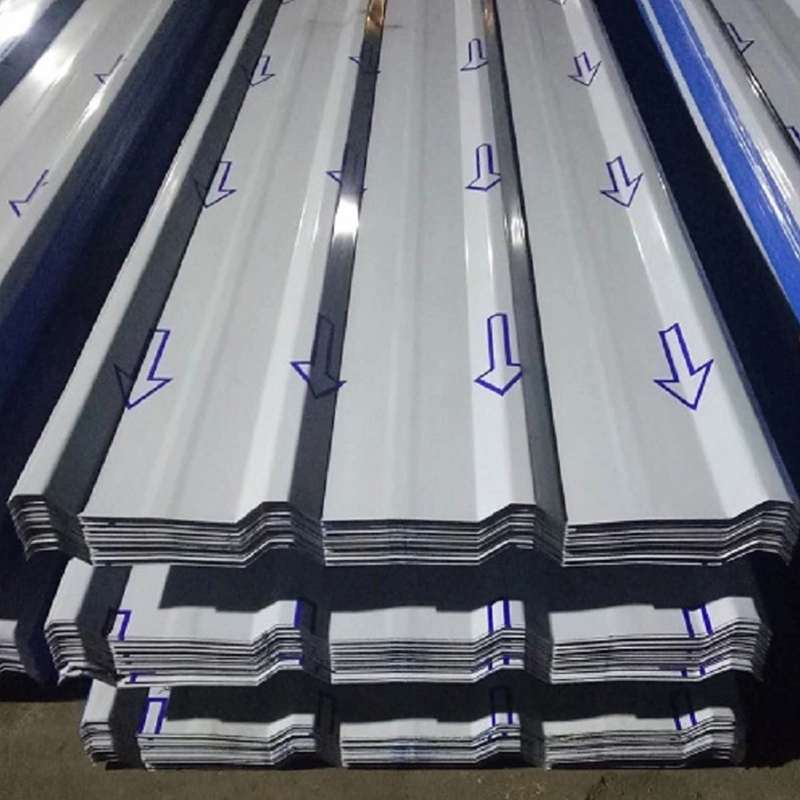

Металл профильді парақ

Металл профильді парақ, сондай-ақ гофрленген металл панель деп аталады, қоршаған орта температурасында гофрленген көлденең қимаға жұқа болат немесе алюминий қорытпасы катушкасын қалыптастыру арқылы шығарылады. Негізгі материал жобаның ортасына және жүктеме талаптарына сәйкес таңдалады. SENBO көп орамды үздіксіз қалыптау желілерін басқарады және өндіріс кезінде қабырға биіктігін, парақ енін және профиль геометриясын өлшемдік тексерулерді жүзеге асырады. Компания сонымен қатар негізгі металдың қалыңдығы мен жабын салмағы үшін кіріс инспекциясының жазбаларын жүргізеді.

Субстрат опциялары

• Мырышталған болат парақ:Жалпы құрылыс маркаларына екі жақты мырыш жабынының салмағы сәйкесінше 275 г/м² және 450 г/м² болатын Z275 және Z450 кіреді. Бір жағындағы жабынның минималды қалыңдығы шамамен 19 мкм.
• Al-Zn қорытпасымен қапталған болат парағы:Металл жабынында шамамен 55% алюминий, 43,5% мырыш және 1,5% кремний бар. Коррозияға төзімділігі мырышталған болаттан 3-5 есе жоғары. AZ150 - кең таралған сорт.
• Түспен қапталған болат парақ:Полиэфир, акрил немесе фторкөміртекті сияқты алдын ала өңдеу және органикалық жабыны бар мырышталған немесе Al-Zn субстратын пайдаланады. Бұл опция коррозиядан қорғауды сәндік әрлеумен біріктіреді.
• Алюминий қорытпасы:Қалыңдығы 0,6 мм-ден 1,2 мм-ге дейінгі жартылай қатты алюминий қорытпалары жақсы коррозияға төзімділік пен қалыптау мүмкіндігін ұсынады. Гальваникалық коррозияны болдырмау үшін әртүрлі металдармен қосылыстарда оқшаулағыш тосқауыл қажет.

Қалыптастыру және жіктеу

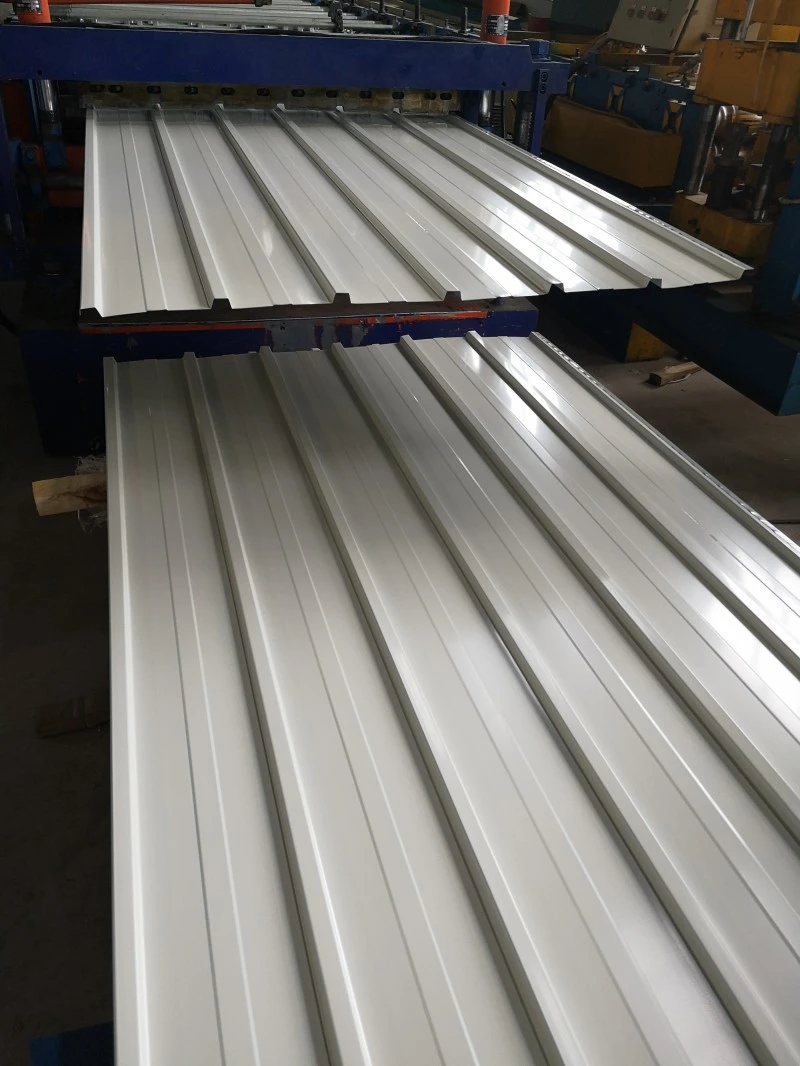

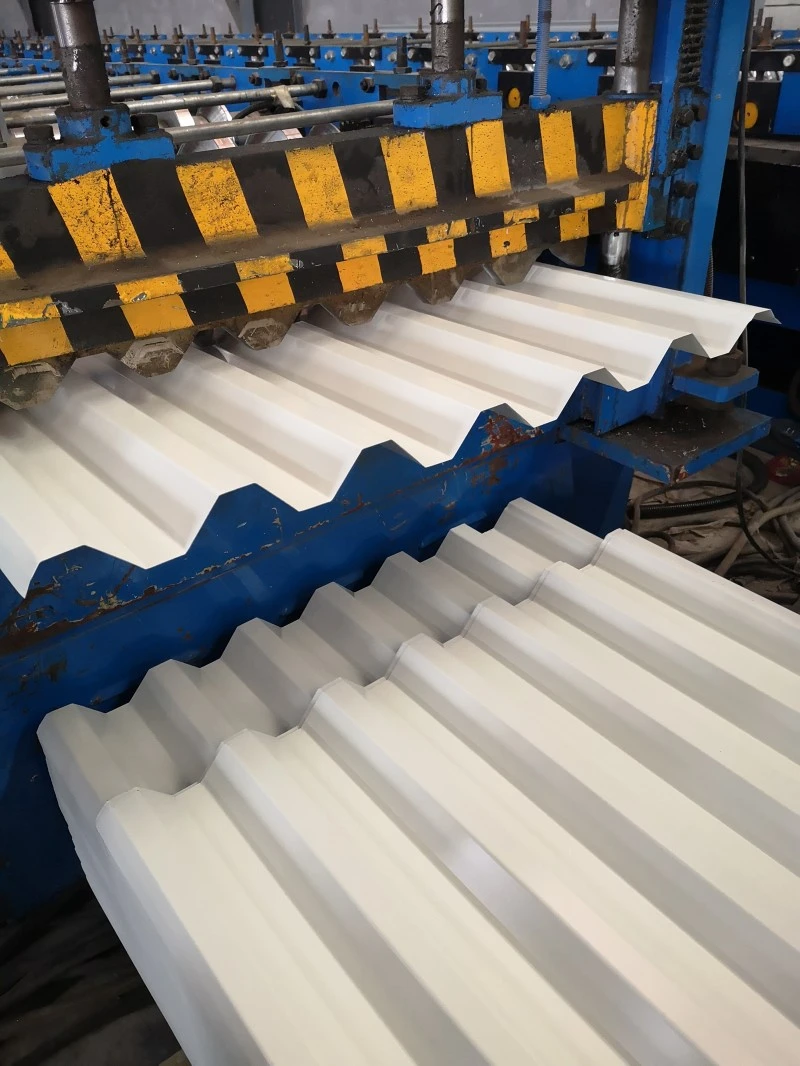

Металл профильді парақтар үздіксіз орамды қалыптау желілерінде қалыптасады және бірнеше метрден ондаған метрге дейінгі ұзындықтарда шығарылуы мүмкін. Зауыттық дайындау жоғары өлшемдік дәлдікті қамтамасыз етеді, бірақ тасымалдау ұзындығымен шектеледі. Орнында пішімдеу парақ ұзындығын жобаға сәйкес келтіруге мүмкіндік береді, соңғы айналымдарды азайтады және материал мен жұмыс күшін үнемдейді. Бұйымдар қимасы бойынша V-тәрізді, U-тәрізді, W-тәрізді, қырлы, қатайтылған және көгершікті ойық болып бөлінеді. Қолданылуы бойынша олар шатыр панельдерін, қабырға панельдерін, композиттік еден төсеніштерін және арка тәрізді құрылымдық панельдерді қамтиды.

Техникалық сипаттамалар

Жоба қолданбасының деректері

1. Өндірістік ғимараттар мен қоймалар

Профильді металл қаңылтырлар әдетте өнеркәсіптік кәсіпорындарда және қоймаларда шатыр мен қабырға қоршаулары үшін қолданылады, өйткені олардың салмағы аз және жеткілікті беріктігі бар. Жылу оқшаулағышы жоқ жобалар үшін болат шығыны шамамен 5 кг/м² - 11 кг/м² құрайды. 2020 жылдың маусымы мен 2023 жылдың маусымы аралығында орнатылған Pingliang Sports Park кешеніндегі металл шатыр шатырдың негізі қабаты ретінде қалыңдығы 0,6 мм Al-Zn қапталған профильді болат парақтарын пайдаланды. Жоба 2024 жылы Ғимарат гидрооқшаулағыш өнеркәсібінің ғылым және технология марапаттарында инженерлік технология бойынша күміс жүлдеге ие болды, бұл үлкен қоғамдық мекемеде қолайлы орындалған материалды көрсетеді.

2. Композиттік еден жүйелері

Бетонмен біріктірілген кезде профильді болат қаңылтыр тұрақты қалып пен созылу арматурасының рөлін атқарады. Бұл тәсіл дәстүрлі ағаш қалыптарды және уақытша тіректерді орнату қажеттілігін жояды. Болат пен бетон арасындағы байланысты жақсарту үшін қаңылтыр қаңылтырларды параққа алдын ала дәнекерлеуге болады немесе парақты екі жақты қатайтатын қабырғалармен қалыптастыруға болады. Композиттік еден жүйелері көп қабатты ғимараттарда және көп қабатты өнеркәсіптік құрылымдарда кеңінен қолданылады.

3. Доғалы және қисық құрылымдар

Металл профильді парақтарды тегіс немесе қисық панельдер түрінде жасауға болады. Қисық парақтар арқалық, плита және баған функцияларын бір құрылымдық пішінге біріктіретін арка тәрізді ғимараттарға мүмкіндік береді. Шатыр жүйелері қисық немесе айнымалы секциялы панельдер түрінде шығарылуы мүмкін және ең аз 1,5 градус көлбеумен I-III дәрежелі гидроизоляцияға жарамды.

4. Төбенің гидроизоляциясы және желге төзімділігі

Шатыр жүйелерінде әдетте бұрандамен бекітілген қосылымдар немесе жоғары тігісті біріктіру конструкциялары қолданылады. Тұрақты тігіс әдісі жасырын, енбейтін бекітпелерді пайдаланады және Пекин астанасы халықаралық әуежайындағы терминал ғимараттары сияқты жобаларда қолданылған. SENBO компаниясының 360° тік тігісті профильді парақ жүйесі панельдің ені 430 мм және қабырғасының биіктігі 65 мм. Ол кем дегенде 5% дренаждық көлбеу және 1,5 м-ден аспайтын пурлин аралығы үшін арналған. Жасырын бекіту әдісі желдің көтерілуіне төзімділікті жақсартады және ашық бекіткіштермен салыстырғанда ағып кету жолдарын азайтады.

Өнім сипаттамалары

• Жеңіл және үнемді:Шатыр жабыны үшін 5 кг/м²-ден 11 кг/м²-ге дейінгі болат шығыны және шамамен 3,5 м үнемді аралық материалды үлкен қоршаулар үшін қолайлы етеді.
• Коррозияға төзімділік:Al-Zn жабыны бар парақтар мырышталған болаттан 3-5 есе коррозияға төзімділігін қамтамасыз етеді. PVDF жабындары агрессивті ортада қызмет ету мерзімін одан әрі ұзартады.
• Профиль әртүрлілігі:V-тәрізді, қырлы, қатайтылған және көгершінді профильдер бар. Арнайы архитектуралық пішіндер үшін қисық және айнымалы секциялы панельдер шығарылуы мүмкін.
• Екі өндіріс режимі:Зауыттық дайындау немесе орнында орамды қалыптау парақ ұзындығы мен тасымалдауды жоспарлауда икемділік береді.
• Қайта өңдеуге болатын материал: Steel and aluminum sheets can be recycled at the end of service. The sheets can also be integrated with photovoltaic systems for energy generation.

Типтік қолданбалар

• Өнеркәсіптік зауыттар мен логистикалық қоймалар үшін шатыр мен қабырғаларды қаптау.
• Стадиондар, көрме орталықтары және әуежай терминалдары сияқты қоғамдық ғимараттардың металл шатыры.
• Көпқабатты үйлер мен көпқабатты өнеркәсіптік нысандарға арналған композиттік еден төсеніштері.
• Өзін-өзі ұстайтын қабық пішінінен пайда алатын арка тәрізді ғимараттар мен уақытша құрылымдар.

Орнату және өңдеу бойынша ұсыныстар

• Парақтарды тегіс тіректерде сақтаңыз және оларды құрғақ ұстаңыз. Ашық жерде сақтау мүмкін болмаса, дем алатын қақпақты пайдаланыңыз.
• Қабырғалардың деформациялануын және жабынның зақымдануын болдырмау үшін кең итарқалары немесе таратқыш жолақтары бар байламдарды көтеріңіз.
• Парақтарды қайшымен немесе ниблермен кесіңіз. Жылуды тудыратын және металл немесе органикалық жабынды зақымдайтын абразивті кесуден аулақ болыңыз.
• Гальваникалық коррозияны болдырмау үшін қаңылтыр материалымен үйлесімді шайбалары бар бекіткіштерді пайдаланыңыз.
• Көрсетілген бүйірлік айналым және соңғы айналым мәліметтерін орындаңыз. Жел қатты аймақтарда шатырдың шеттері мен бұрыштарындағы бекіткіштердің тығыздығын арттырыңыз.
• Тұрақты тігіс жүйелері үшін келесі панельге көшу алдында қысқыштың қосылуын және тігістің тығыздығын тексеріңіз.

Жалпы сұрақтар

Мырышпен қапталған, Al-Zn қапталған және түрлі-түсті жабындар арасында қалай таңдауға болады?

Таңдау атмосфералық ортаға және сыртқы түрге қойылатын талаптарға байланысты. Мырышталған парақтар жұмсақ жағдайлар үшін үнемді. Al-Zn қапталған парақтар коррозияға жақсы төзімділік береді және жағалаудағы немесе өнеркәсіптік орындар үшін қолайлы. Түспен қапталған парақтар берік сәндік әрлеу қосады және сыртқы түрі маңызды болғанда немесе қосымша жабынды қорғау қажет болғанда таңдалады.

Профильді металл парақтарды шатырға да, қабырғаға да қолдануға бола ма?

Иә, бірақ профилі мен қалыңдығы әртүрлі болуы мүмкін. Шатыр панельдері суды ағызу мен желді көтеруді өңдеуі керек, ал қабырға панельдері жел жүктемесі мен сыртқы түріне көбірек назар аударады. Әрбір қолданба үшін дұрыс профильді таңдау үшін өндірушінің аралық кестелерін пайдалану керек.

Бұл парақтар үшін шатырдың ең аз еңісі қандай?

Бұрандалы бекітілген жүйелер үшін кем дегенде 5% еңіс тән. Тік тігіс жүйелерін тігістерді тығыздау және дренажды дұрыс жобалау кезінде орнатылған кезде 1,5 градусқа дейінгі еңістерде пайдалануға болады. Жобаның жобалық жел жүктемесі мен жауын-шашынның қарқындылығын да ескеру қажет.

Ұзын парақтарда термиялық кеңею мен қысқару қалай өңделеді?

Ұзын парақтар температураның өзгеруімен кеңейеді және қысқарады. Тұрақты тігіс жүйелері жылжымалы қыстырғыштар арқылы қозғалуға мүмкіндік береді. Тегістеу жүйелері үшін соңғы айналым бөлшектері мен бекіткіштер аралығы термиялық қозғалысты қамтамасыз ететіндей етіп жасалуы керек. Парақ ұзындығы мен температура диапазоны жоба инженерімен қарастырылуы керек.

Сапаны бақылау және құжаттама

Жабдықтаушылар негізгі металдар мен жабын салмағының жазбалары үшін диірмен сынау сертификаттарын ұсынуы керек. Қабырғаның биіктігі, қадамы және тиімді ені сияқты профиль өлшемдері өндіріс кезінде және жөнелту алдында тексеріледі. Жел көтерудің арнайы талаптары бар жобалар үшін сынақ есептері немесе есептеулер ұсынылуы мүмкін. Қабылдау орнында тексеру парақтың қалыңдығын, профиль пішінін, жабын күйін және тапсырысқа сәйкес ұзындығын тексеруі керек.

Таңдауды қарастыру

• Негізгі материалды және жабынды таңдамас бұрын сайттың экологиялық коррозия категориясын анықтаңыз.
• Дұрыс парақ қалыңдығы мен профилін таңдау үшін жобалық жел жүктемесін және аралығын растаңыз.
• Судың жиналуын және ағып кетуін болдырмас үшін шатырдың еңісі мен дренаж схемасын тексеріңіз.
• Ұзын үздіксіз парақтар үшін тасымалдау бағыты қажетті ұзындықты сыйдыра алатынын тексеріңіз немесе орнында орамды қалыптастыру жоспарын орындаңыз.
• Егер парақ композиттік еден жүйесінде пайдаланылса, қажетті кесу шпилькасының орналасуын және өртке қарсы талаптарды растаңыз.
