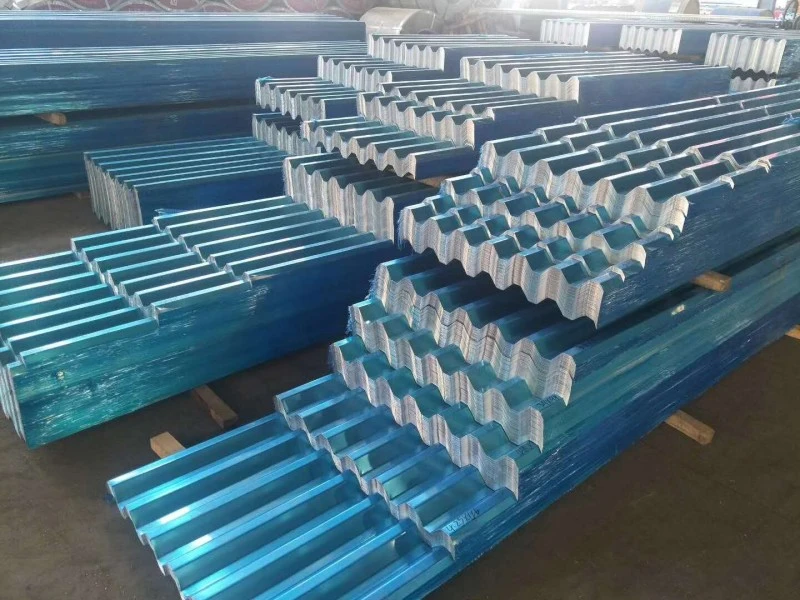

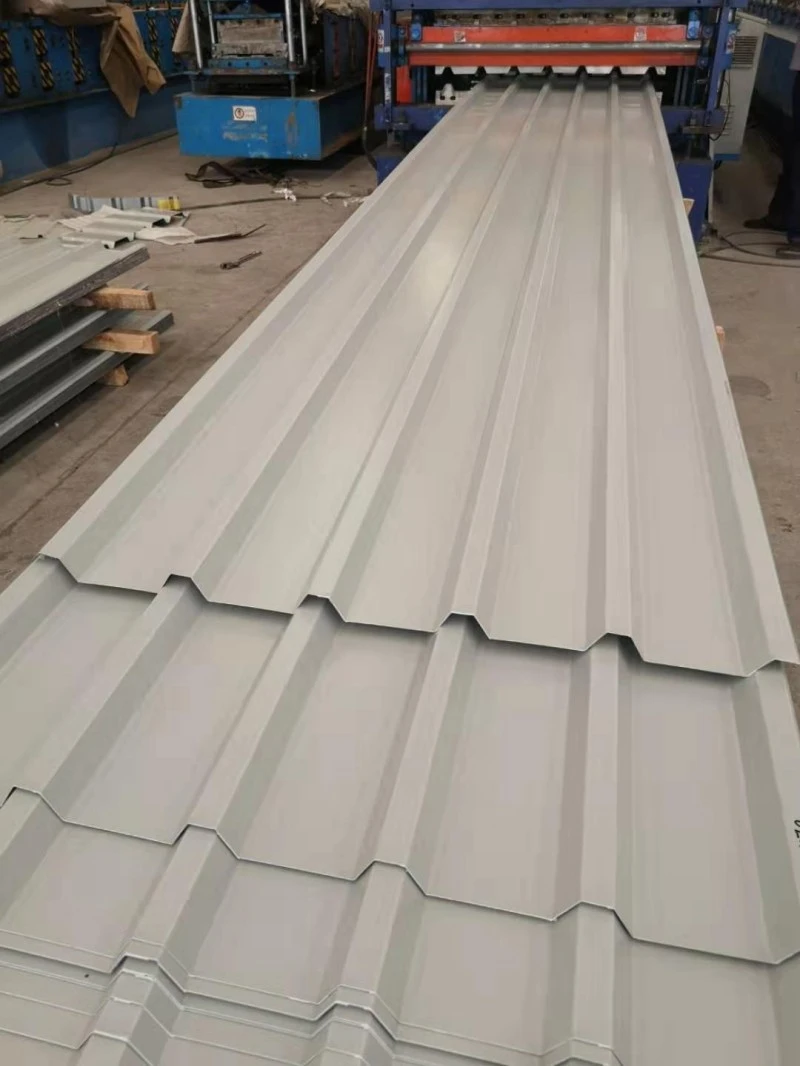

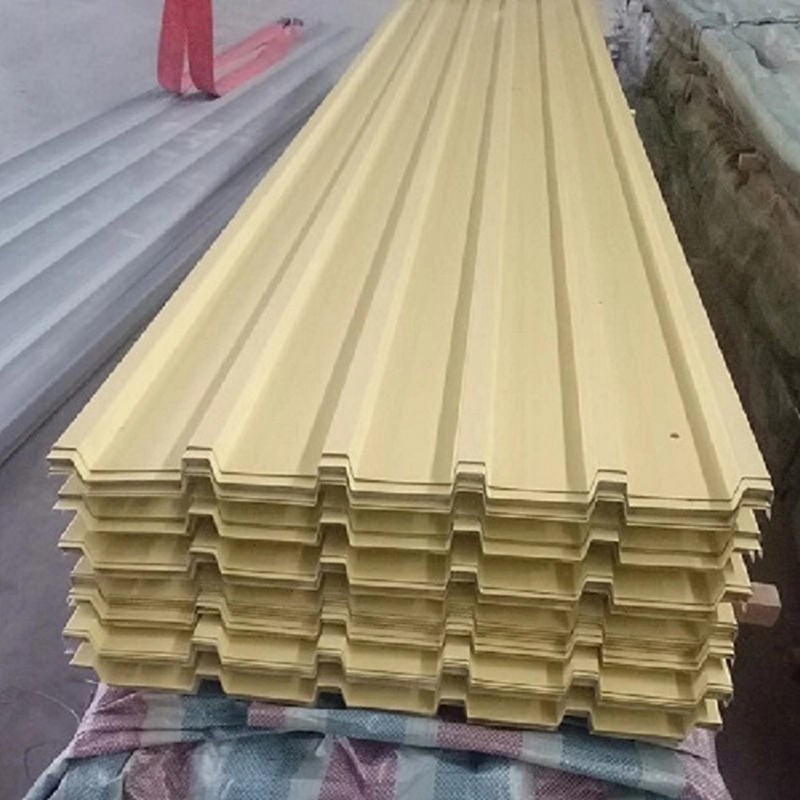

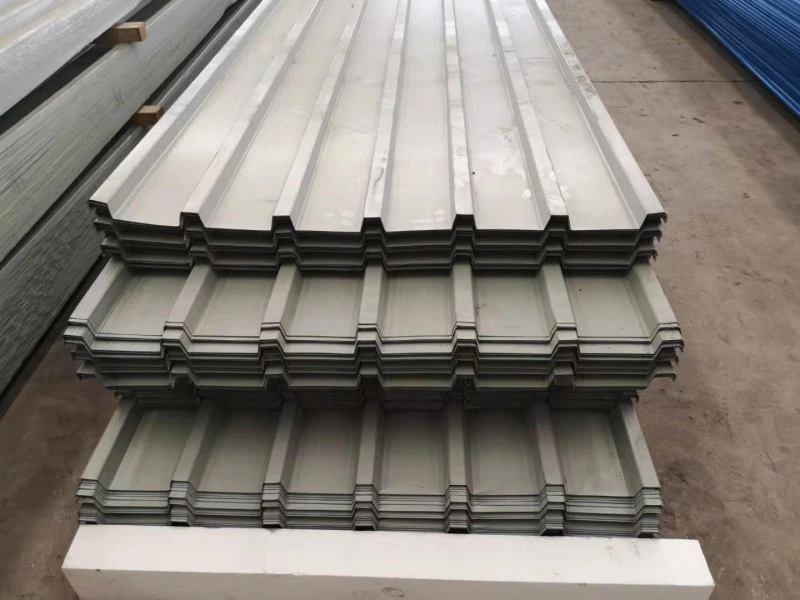

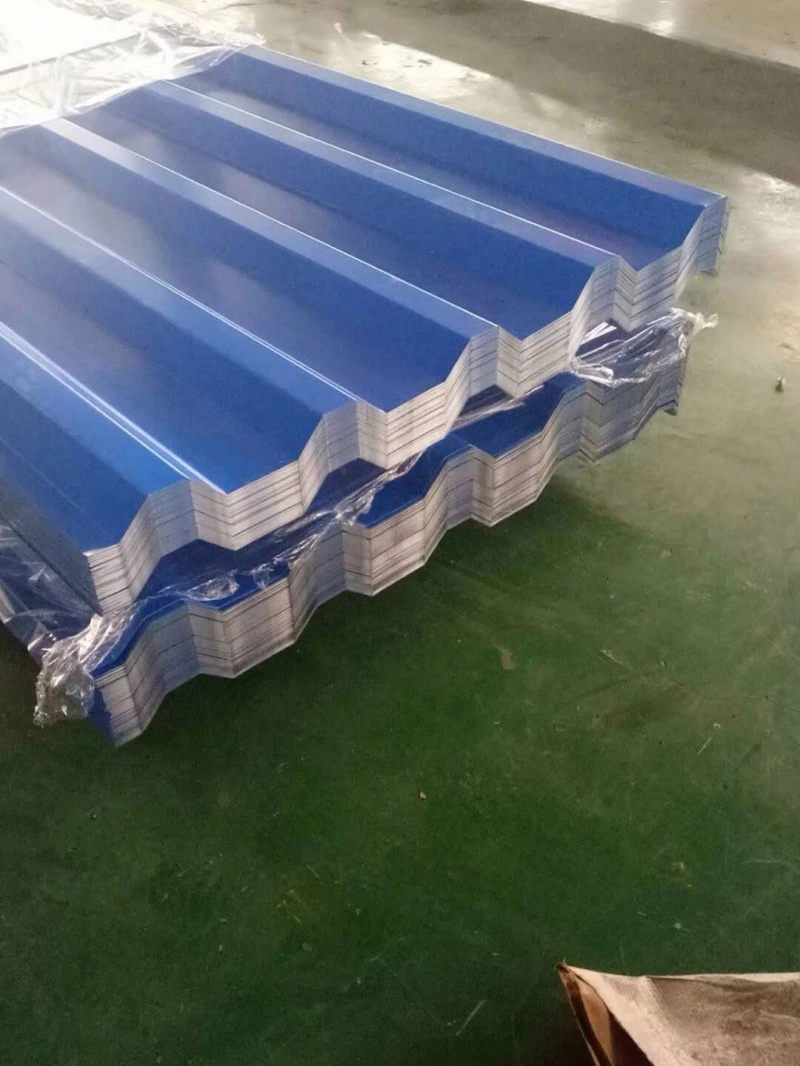

Түспен қапталған болат шатыр жабыны

Алдын ала боялған болат катушкадан жасалған түсті жабынмен қапталған болат шатыр жабындары гофрленген профильге суық орамды қалыптастыру арқылы пішінделеді. Әрбір парақ болат өзекті, екі жағындағы металл жабынды және өңделген органикалық жабынды біріктіреді. Негізгі металл әдетте Q235B немесе DX51D болып табылады, ал қорғаныш металл қабаты әр жағында 40 г/м²-ден 275 г/м²-ге дейінгі жабын салмағы бар мырыш немесе алюминий-мырыш болуы мүмкін. Бояу жүйесі әдетте 20 мкм-ден кем емес праймер мен полиэфирлі үстіңгі жабынды қамтиды, ал PVDF күшті ультракүлгін сәулелері немесе тұзды шашыратқыштар үшін сақталған. SENBO орамның қалыңдығы мен жабын салмағы бойынша кіріс тексерулерін жүргізеді, ал орамды қалыптастыру желілері өндіріс кезінде қабырғаның геометриясын және тиімді енін тексеру үшін орнатылады.

Жалпы профильдер мен өлшемдер

• YX35-125-750:қабырға биіктігі 35 мм, қабырға аралығы 125 мм, тиімді ені 750 мм.
• YX25-210-840:қабырға биіктігі 25 мм, қабырға аралығы 210 мм, тиімді ені 840 мм.
• YX15-225-900:қабырға биіктігі 15 мм, қабырға аралығы 225 мм, тиімді ені 900 мм.

Парақ ұзындығы тапсырыс бойынша кесіледі және тасымалдау рұқсат етілгенде үздіксіз ұзындықтар мүмкін болады. Профильді таңдау аралық сыйымдылыққа, дренаждық әрекетке және сыртқы түріне әсер етеді.

Параметрлер кестесі

Сынақ деректері және жобаның кері байланысы

Механикалық мінез-құлық

Субстрат кем дегенде 270 МПа созылу беріктігін көрсетуі керек. YX35-125-750 үшін қысу күші шамамен 200 МПа, бұл жүк көтермейтін және қайталама құрылымдық конверттер үшін жеткілікті. Қалыңдықтың ауытқуы ±0,02 мм-ге дейін бақыланады, ал дайын шатырда судың сақталуын болдырмау үшін тегістік метрге 3 мм-ге дейін шектеледі.

Адгезия және коррозияға төзімділік

Көлденең сынау жабынның бөліну аймағының 5% немесе одан төмен болуын талап етеді. Тұзды шашырату өнімділігі әдетте стандартты материал үшін 500 сағаттан кейін қызыл тоттың болмауымен сипатталады. Мырыш қабатының жоғары салмағы бұл нәтижені жақсартады. Нақты талап жобаның орналасқан жеріне және атмосфералық коррозия санатына сәйкес келуі керек.

Суды ағызу

Гофрленген пішін жаңбыр суын науалар арқылы карнизге жібереді. Қабаттасу буындары су өткізбейтін шайбалармен және тығыздағышпен тығыздалады. Кем дегенде 5% көлбеу ұсынылады. Пурлинді дұрыс ретке келтіру және бекіткіштерді орналастыру көлбеу мен ағып кетудің алдын алуға көмектеседі.

Жылу өнімділігінің мысалы

Шанхайдағы Чунмин ауданындағы пилоттық жобада қолданыстағы түсті болат шатырдың үстіне жылу оқшаулағыш жабын қолданылды. Өңдеуден кейін бетінің температурасы 63 ° C-тан 33 ° C дейін төмендеді, ал үй ішіндегі температура шамамен 8 ° C төмендеді. Оқшаулағыш жабын негізгі артықшылықты қамтамасыз еткенімен, корпус энергияны үнемдеу үшін металл парақты қосымша беттік өңдеулермен қалай біріктіруге болатынын көрсетеді.

Орнату жылдамдығы

Зауытта шығарылған парақтарды сайтта жылдам орнатуға болады. Шиыршықты қалыптаудың күнделікті өнімі 3000 метрге жетуі мүмкін. Болат жақтаумен жұптастырылған кезде шатыр мен қойма төбелері қысқа мерзімде аяқталуы мүмкін. Ұзын парақтар соңғы айналымдардың санын азайтады, бұл сонымен қатар ықтимал ағып кету нүктелерін азайтады.

Дизайн және орнату ескертулері

• Орнату алдында катушкалар мен парақтарды құрғақ ұстаңыз. Ашық жерде сақтау жерді тазартуды және конденсацияның алдын алу үшін дем алатын қақпақты қажет етеді.
• Жоғары жылу шығармайтын кескіш құралдарды пайдаланыңыз. Абразивті дискілерден гөрі қайшылар мен тістеуіштерге артықшылық беріледі.
• Кесілген жиектер мен сызаттарды үйлесімді жөндеу бояуымен дереу түртіңіз.
• Гальваникалық коррозияны азайту үшін жабынмен үйлесімді бекіткіштер мен шайбаларды таңдаңыз.
• Көрсетілген бүйірлік айналым және соңғы айналым мәліметтерін орындаңыз. Жел қатты аймақтарда жиектер мен жоталардың жанында бекіткіштің тығыздығын арттырыңыз.
• Парақтарды орналастырмас бұрын серуен аралығы мен туралануын тексеріңіз. Сәйкес келмейтін пурлиндер көзге көрінетін толқындылықты тудыруы және қабырғалардың кернеуін тудыруы мүмкін.

Жобалардың сұрақтары

Гидроизоляциялық мембранасы жоқ шатыр үшін қандай көлбеу қажет?

5% немесе одан да көп көлбеу бір тері профильдері үшін тән. Төменгі беткейлер ерекше жағдайларда қолданылуы мүмкін, бірақ қосымша герметизациялау және дренаждау шараларын жоба инженері жобалап, қарастыруы керек.

Мырыш жабынының салмағын қалай таңдауға болады?

Алдымен алаңның атмосфералық коррозия категориясын бағалау керек. Жұмсақ ауылдық аймақтар 40 г/м² - 90 г/м² аралығында жақсы болуы мүмкін. Жағалау немесе өнеркәсіптік аймақтар жиі 150 г/м² немесе одан да көп немесе балама өнімділігі бар алюминий-мырыш жабынын қажет етеді.

Парақтарды қисық шатырларға орнатуға болады ма?

Кейбір профильдер үлкен радиусқа дейін қисық болуы мүмкін. Ең аз радиус қабырға биіктігіне, парақ қалыңдығына және жабынның икемділігіне байланысты. Өндіруші тапсырыс бергенге дейін қалыптау шегін растауы керек.

Топтамалар арасындағы түстің өзгеруіне не себеп болады?

Түстердің өзгеруі катушкалар әртүрлі өндірістерден шыққан кезде орын алуы мүмкін. Үлкен шатыр немесе қабырға үшін бір катушкадан бір бетке арналған барлық материалға тапсырыс беру қауіпсіз. Бұл мүмкін болмаса, түсті оқуды сұраңыз және ΔE ≤ 1,5 сияқты төзімділікті орнатыңыз.

Сатып алуды және тексеруді тексеру парағы

• Өндіріс алдында диірмен сертификатында субстраттың маркасы мен жабын салмағын растаңыз.
• Шынайы бояу түсінің үлгісін сұраңыз және орамды кесу алдында оны бекітіңіз.
• Қабылдау кезінде парақ қалыңдығын, қабырға биіктігін және тиімді енін тексеріңіз. Төзімділік шегінен тыс материалды қабылдамаңыз.
• Қаптаманы сызаттар, катушкалар сынуы немесе біркелкі емес түс үшін тексеріңіз. Кішігірім зақымдануды жөндеуге болады, бірақ үлкен зақымдалған жерлерді ауыстыру керек.
• Егер төбе желді көтерудің белгілі бір көрсеткішіне сәйкес келуі керек болса, таңдалған профиль мен бекіткіш схемасы үшін сынақ деректерін немесе есептеулерді сұраңыз.
• Өртке қарсы өнімділігі алаңдаушылық тудыратын жобалар үшін бір металл қаңылтырдың жанбайтынын есте сақтаңыз, бірақ шатырдың толық жинағы бөлек бағалануы керек жанғыш оқшаулауды немесе астарлы төсемді қамтуы мүмкін.
