Гофрленген шатыр жабындары

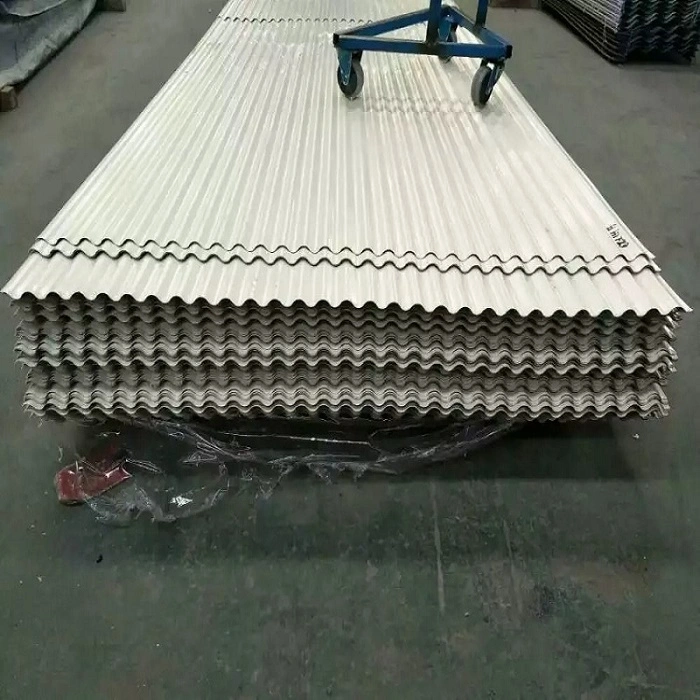

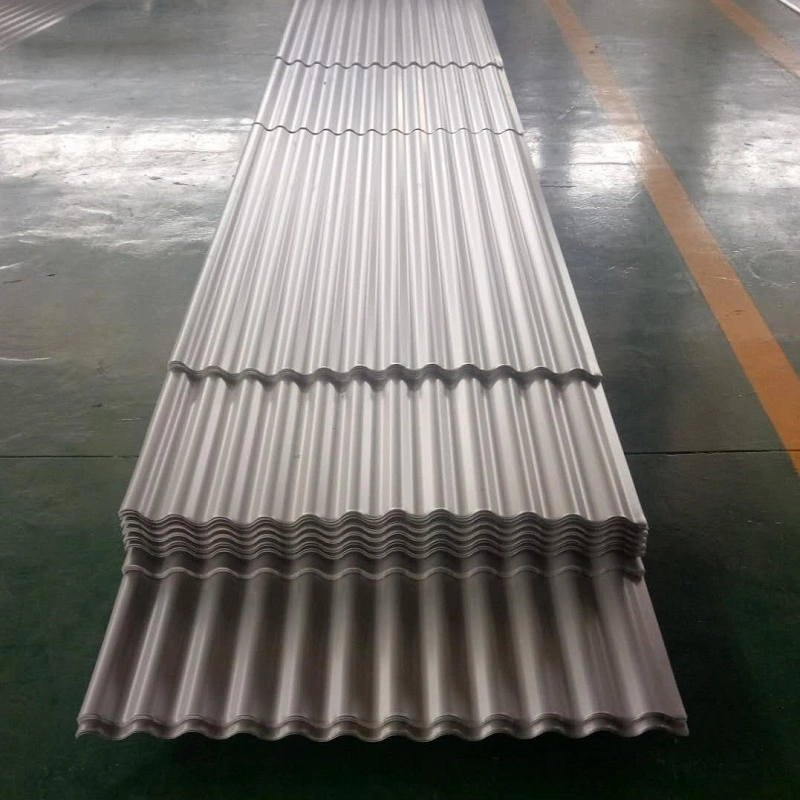

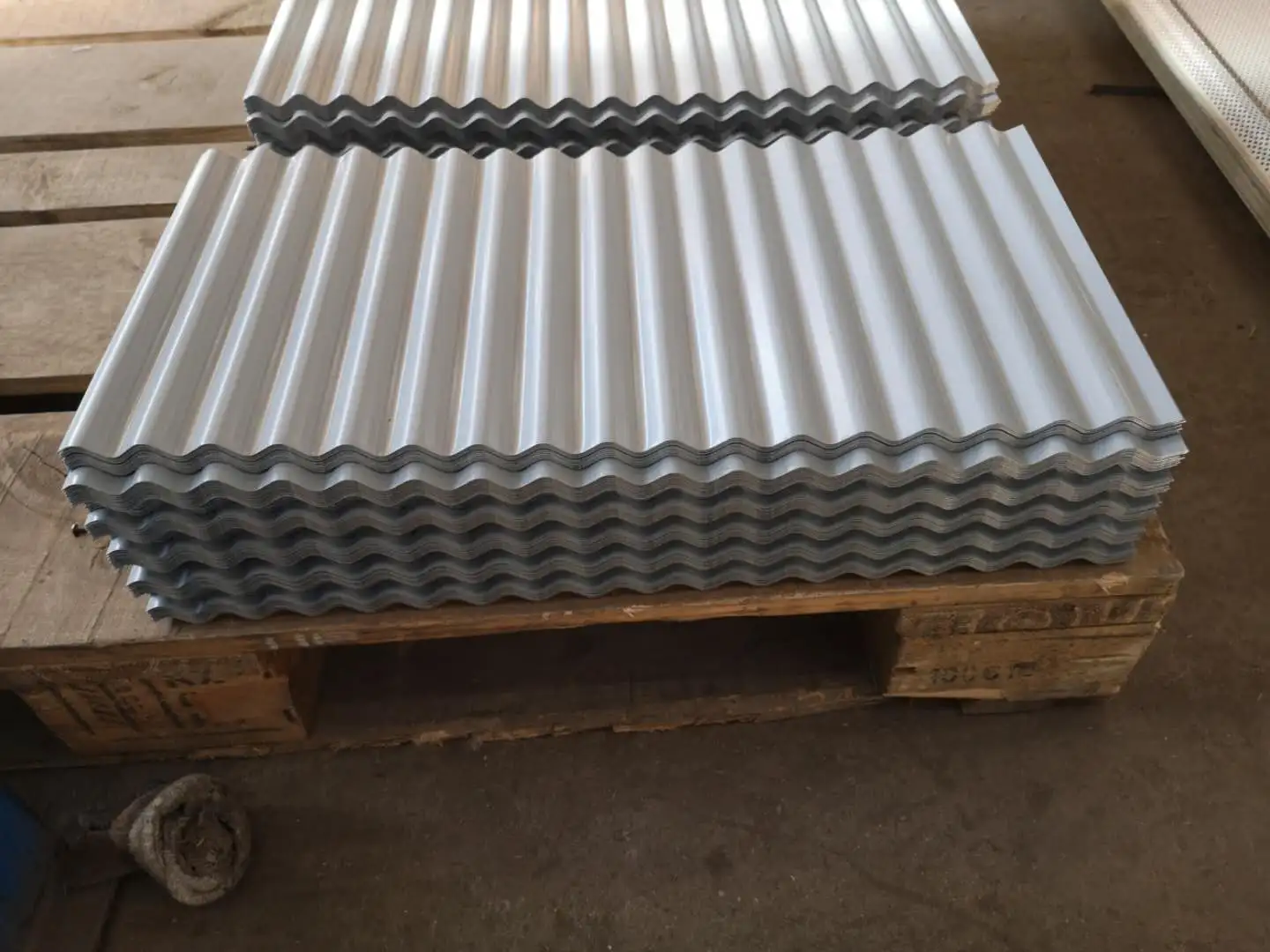

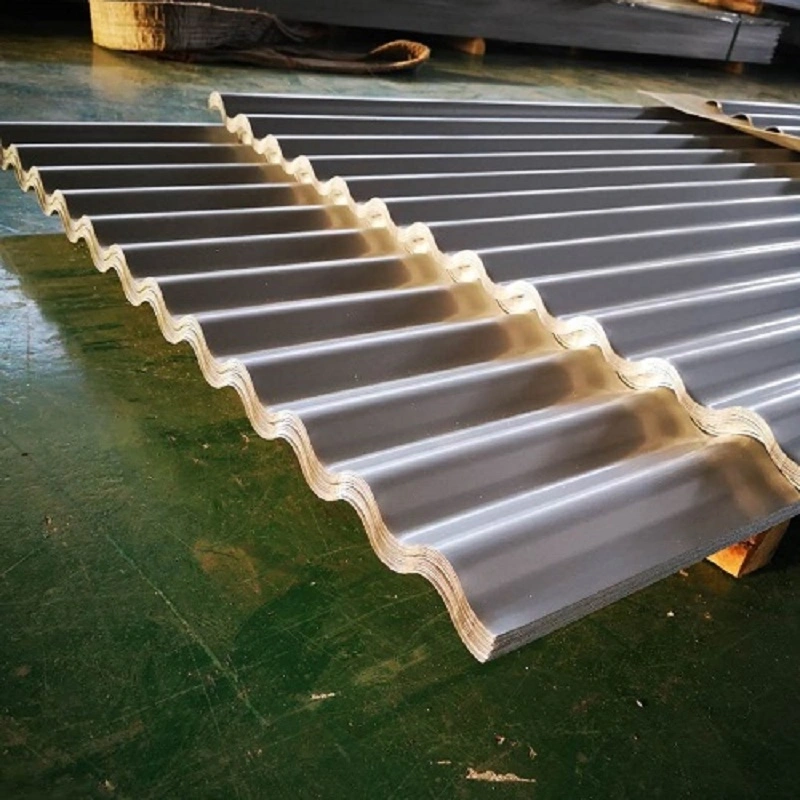

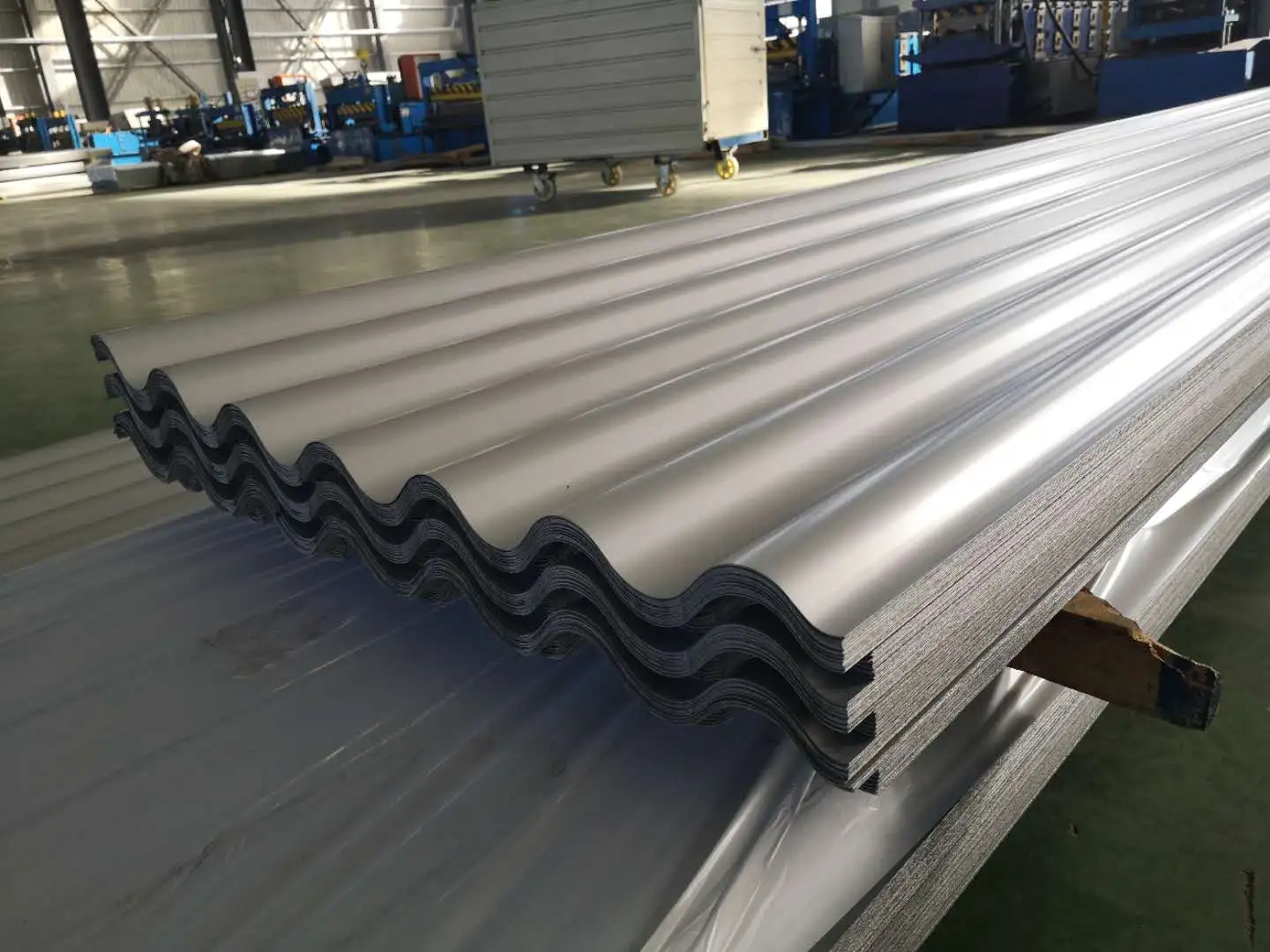

Гофрленген шатыр жабындары көп сатылы салқын орамды қалыптау жабдығы арқылы металл орамдардан (алдын ала қапталған болат немесе легирленген парақтар) үздіксіз қалыптасатын толқын тәрізді профилі бар архитектуралық панельдер болып табылады. Көлденең қимада үздіксіз синусоидалы толқын немесе трапецияға жақын гофры бар; бұл құрылымдық конструкция бұдырлар бағыты бойынша (қабырғаларға параллель) жұқа болат қаңылтырдың иілу қаттылығын айтарлықтай арттырады, бұл оның қалыңдығы 0,6-1,5 мм болса да, жүк көтергіштік пен аралықты қамтамасыз етуге мүмкіндік береді.

Субстратты таңдауға қатысты келесі материалдарды пайдалану ортасы мен ұзақ мерзімділік талаптары негізінде таңдауға болады:

Өнімнің техникалық сипаттамаларына қатысты жалпы қалыңдығы 0,6-дан 1,5 мм-ге дейін, ал тиімді жабу ені 780-ден 1200 мм-ге дейін (профильге байланысты); ұзындықтар жоба талаптарына сәйкес реттелуі мүмкін. Өнімдер GB/T 12755-2008 ұлттық стандартына (Құрылысқа арналған профильді болат парақтары) және тиісті халықаралық стандарттарға сәйкес келеді.

Нақты өнімділікті тексеру

1. Ірі аралық аркалы шатыр құрылымдарын тексеру

Металл аркалы гофрленген шатырдың құрылымдық жүйесі 1992 жылы Америка Құрама Штаттарынан енгізілген; ол орамды қалыптастыратын алдын ала қапталған болат катушкалар арқылы жасалған арка тәрізді шатыр құрылымынан тұрады. Материалдық тиімділікпен, жылдам құрылыспен, үлкен аралық мүмкіндіктерімен және тамаша гидрооқшаулағыштығымен сипатталатын құрылымның бұл түрі менің елімнің құрылыс нарығында жылдам өсуді байқады. Қазіргі уақытта ол 36 метрден асатын аралықтарға қол жеткізе алады, бұл оны қоймалар, спорт алаңдары және көрме залдары сияқты ішкі тіректерді қажет етпейтін үлкен кеңістікті ғимараттар үшін қолайлы етеді. Болат құрылымының қалыңдығы 0,6–1,5 мм, беріктігі 210–550 МПа және қызмет ету мерзімі 40–50 жыл.

2. Төбенің гидрооқшаулағыш және дренаждық өнімділігін тексеру

Гофрленген шатыр панельдерінің синусоидалы көлденең қимасының дизайны тамаша дренаждық өнімділікті қамтамасыз етеді. Жауын-шашын көп түсетін аймақтарда дренаж жүйесі гофрленген шатырды пайдаланатын төбелер үшін өте маңызды. Гофрдың биіктігі мен қадамы аңғарлардан карнизге қарай жылдам ағуды қамтамасыз ету үшін сұйықтық динамикасына негізделген оңтайландырылған, осылайша шатырдың ағып кету қаупін азайтады. Практикалық қолданбаларда гофрленген шатырға арналған дренажды көлбеу құрылыстың гидрооқшаулағыш стандарттарына сәйкес келуі үшін кемінде 5% болуы керек.

3. Төзімділікті тексеру — алюминий-магний-марганец қорытпасының 50 жылдық қызмет ету мерзімі

Алюминий-магний-марганец қорытпасынан жасалған гофрленген панельдер 50 жылға дейін қызмет ету мерзімімен мақтана отырып, тамаша коррозияға төзімділік пен өзін-өзі емдеу мүмкіндіктерін ұсынады. Тығыз қорғаныш алюминий оксиді пленкасы материалдың бетінде табиғи түрде қалыптасады, бұл теңіз климаты мен өндірістік ортада мырышталған болаттан айтарлықтай асып түсетін коррозияға төзімділікті қамтамасыз етеді. Бұл панельдер автомобиль дилерлері, заманауи өнеркәсіптік зауыттар, көрме залдары және кино/теледидар өндірісі базалары сияқты құрылымдарға жарамды; жалпы қалыңдығы 0,7 мм-ден 1,2 мм-ге дейін ауытқиды.

4. Желдің көтерілуіне төзімділігін тексеру

Гофрленген төбе панельдері төбе жабындарына кронштейндер немесе бекіткіштер арқылы қосылады, бұл ретте гофрленген профильдің үздіксіз құлыптау немесе қабаттасуы желдің көтерілуіне төзімді құрылымдық жүйені жасайды. Ұзын аралығы бар арка тәріздес шатыр құрылымдарында панельдің арка пішіні мен оның гофрленген көлденең қимасының үйлесімі жел күштеріне қарсы жоғары жүк көтеру қабілетін қамтамасыз етеді, бұл оны тайфун қаупі бар аймақтардағы шатыр жүйелері үшін тамаша таңдау жасайды.

Бір қарағанда негізгі техникалық сипаттамалар

Негізгі артықшылықтар

Гофрленген профиль: жеңіл, бірақ жоғары беріктік: синусоидалы дизайн жұқа парақтардың иілу қаттылығын айтарлықтай арттырады; 0,6–1,5 мм қалыңдығы конструкциялық жүктемелерді азайта отырып, шатыр жабынының стандартты талаптарын қанағаттандырады.

Дренаждың тамаша өнімділігі: Гофрленген бетінің ойықтары табиғи дренаждық арналарды құрайды, бұл судың біркелкі ағуын қамтамасыз етеді — жауын-шашын көп аймақтардағы шатырлы ғимараттар үшін өте қолайлы.

Икемді таңдауға арналған әртүрлі материалдар: Опциялар үнемді мырышталған болаттан және коррозияға төзімді Al-Zn жабыны бар болаттан ұзаққа созылатын Al-Mg-Mn қорытпасына дейін (50 жылға дейін қызмет ету мерзімі), жобаның ортасы мен бюджетіне негізделген икемді таңдауға мүмкіндік береді.

Кең аралығы бар аркалы құрылымдарға арналған мүмкіндік: Металл аркалы гофрленген шатыр жүйесін пайдалану 36 метрден асатын бағансыз, үлкен аралықты кеңістіктерге мүмкіндік береді, бұл жылдам құрылыс пен материалдың тиімділігін ұсынады.

Жылдам орнату және тиімді құрылыс: тігіс немесе қабаттасатын қосылу әдістерін қолдану арқылы орнында құрастырумен біріктірілген зауыттық дайындау — үлкен күнделікті орнату алаңдарына мүмкіндік береді және шатырды салу циклін айтарлықтай қысқартады.

Қолданбалар

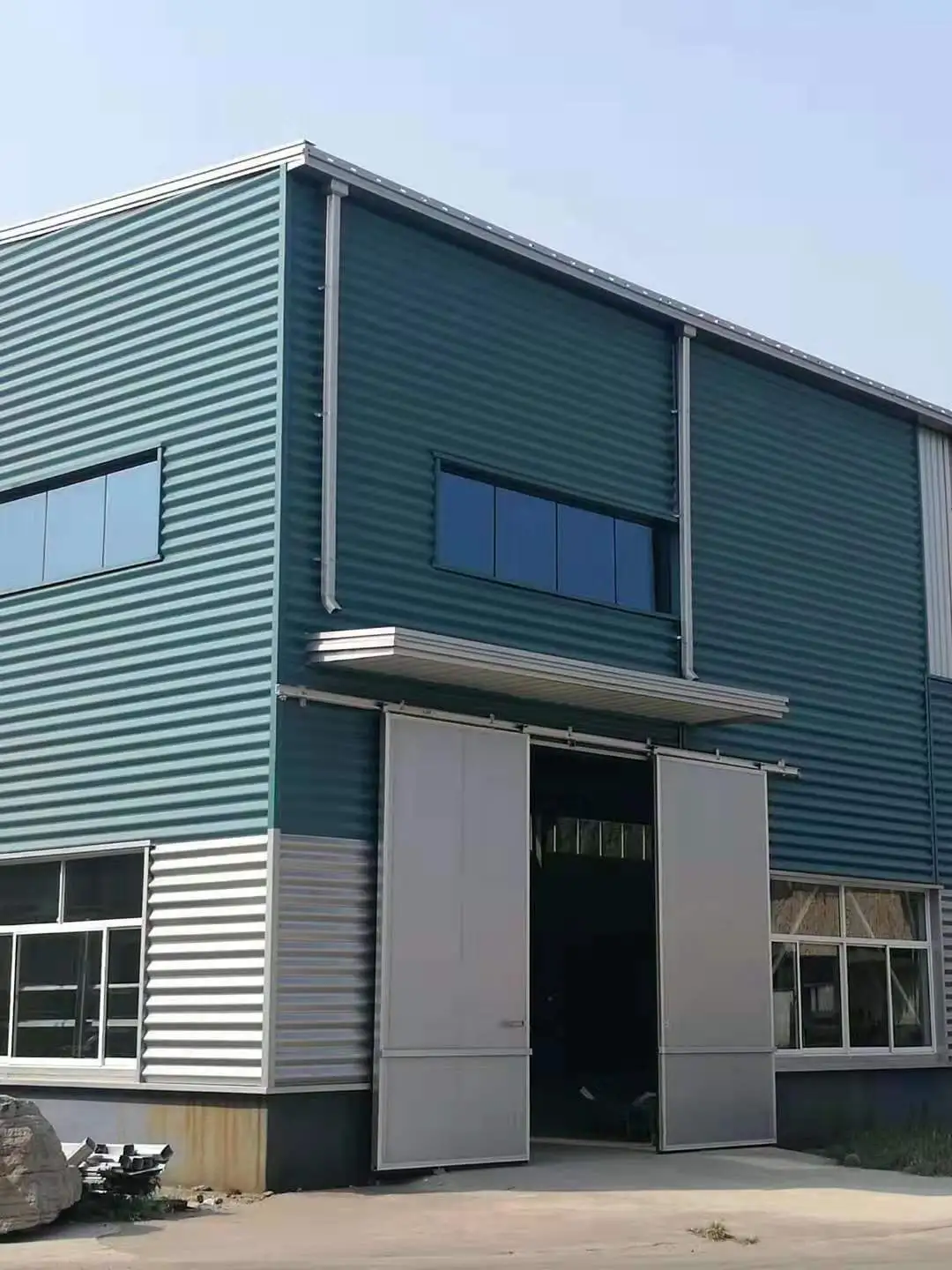

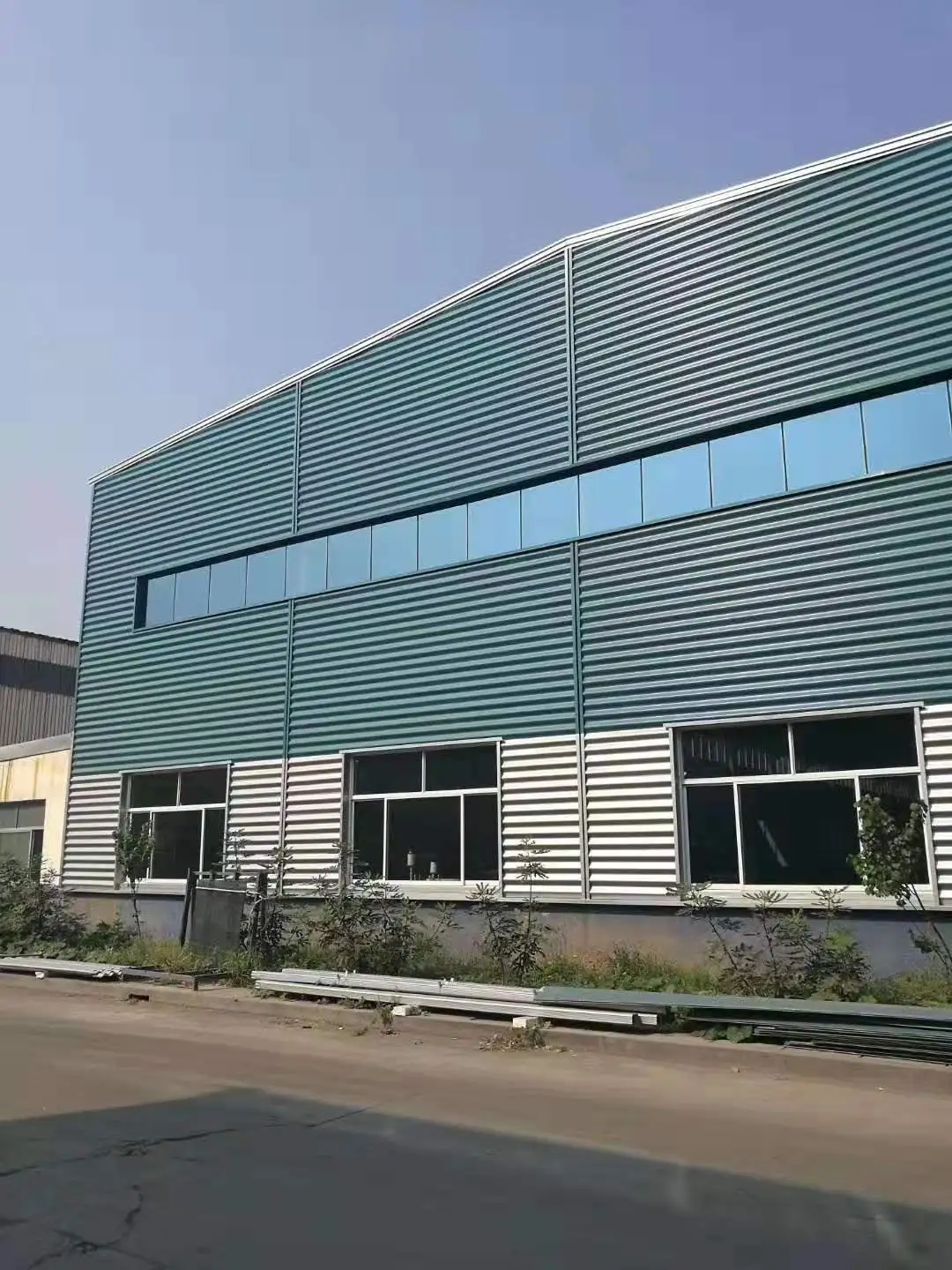

Өнеркәсіптік зауыттар мен логистикалық қоймаларға арналған металл шатыр жүйелері (мырышталған немесе түрлі-түсті жабынмен қапталған гофрленген парақтар).

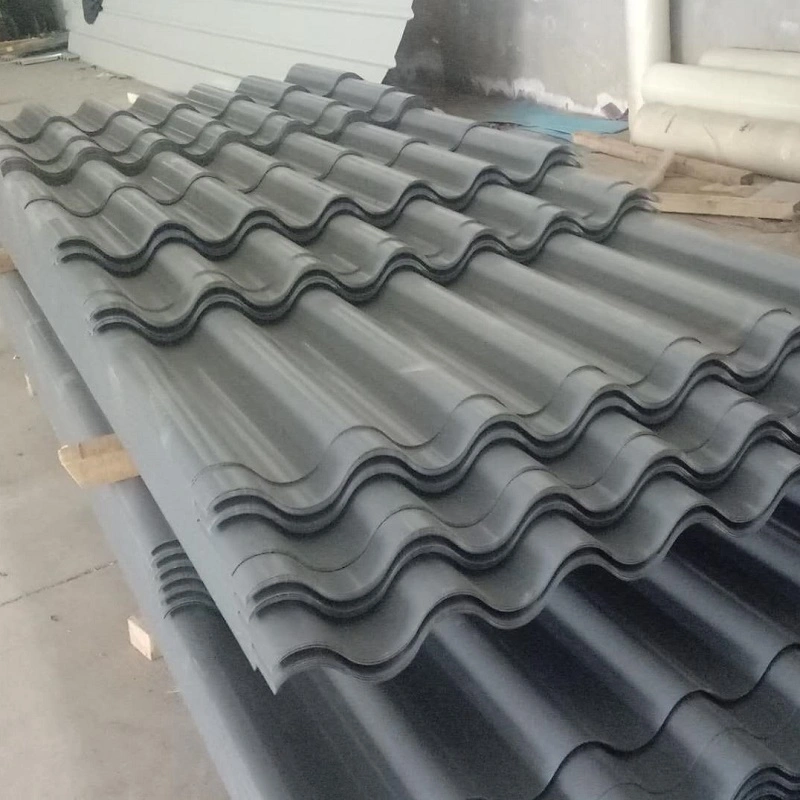

Жауын-шашын көп түсетін аймақтардағы тұрғын үйлерге арналған төбе төбелері (гофрленген плиткалар).

Кең көлемді стадиондарға, көрме залдарына және кино/теледидар өндірісінің базаларына арналған аркалы шатырлар (алюминий-магний-марганецті гофрленген парақтар).

Жағалаудағы немесе коррозиялық ортадағы ғимараттарға арналған ауа-райына төзімді шатыр жабыны (Al-Zn қорытпасымен қапталған немесе алюминий-магний-марганецті гофрленген парақтар).

Неліктен гофрленген шатыр жабындарын таңдау керек?

Өнеркәсіптік зауыттар, қоймалар немесе үлкен құрылыстар үшін тиімді, сенімді шатыр материалдарын іздеп жүрсіз бе? Гофрленген шатыр жабындары синусоидалы көлденең қимасының дизайны арқасында жоғары беріктік пен салмақ қатынасын ұсынады. Олар мырышталған болат, Al-Zn қорытпасы жабыны, түсті жабын және алюминий-магний-марганец қорытпалары сияқты материал опциялары арқылы ауа-райына төзімділік талаптарын қанағаттандырады. Сонымен қатар, металл аркалы гофрленген шатыр жүйелері аралығы 36 метрден асатын бағансыз ішкі кеңістіктерге мүмкіндік береді. Бұл өнімдер GB/T 12755-2008 ұлттық стандартына сәйкес келеді және көптеген инженерлік жобаларда тиімділігі дәлелденген. Гофрленген шатыр жабындарын таңдаңыз - икемді материалды таңдаумен біріктірілген оңтайландырылған көлденең қима профилі жеңіл құрылысты ерекше сенімділікпен теңестіретін шатыр шешімін береді.
