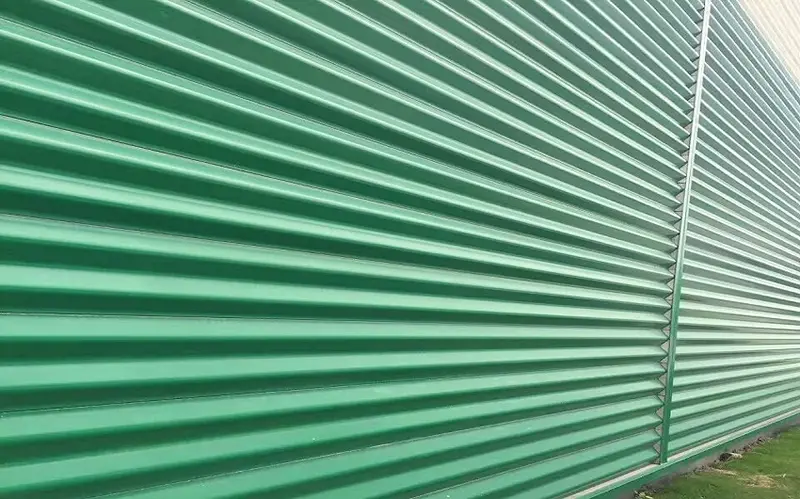

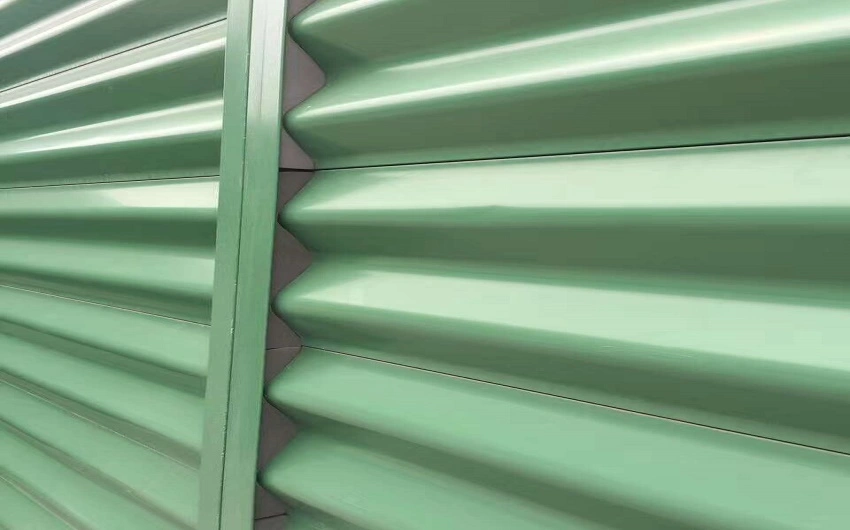

Жасырын бекіткіш Түспен қапталған болат панель

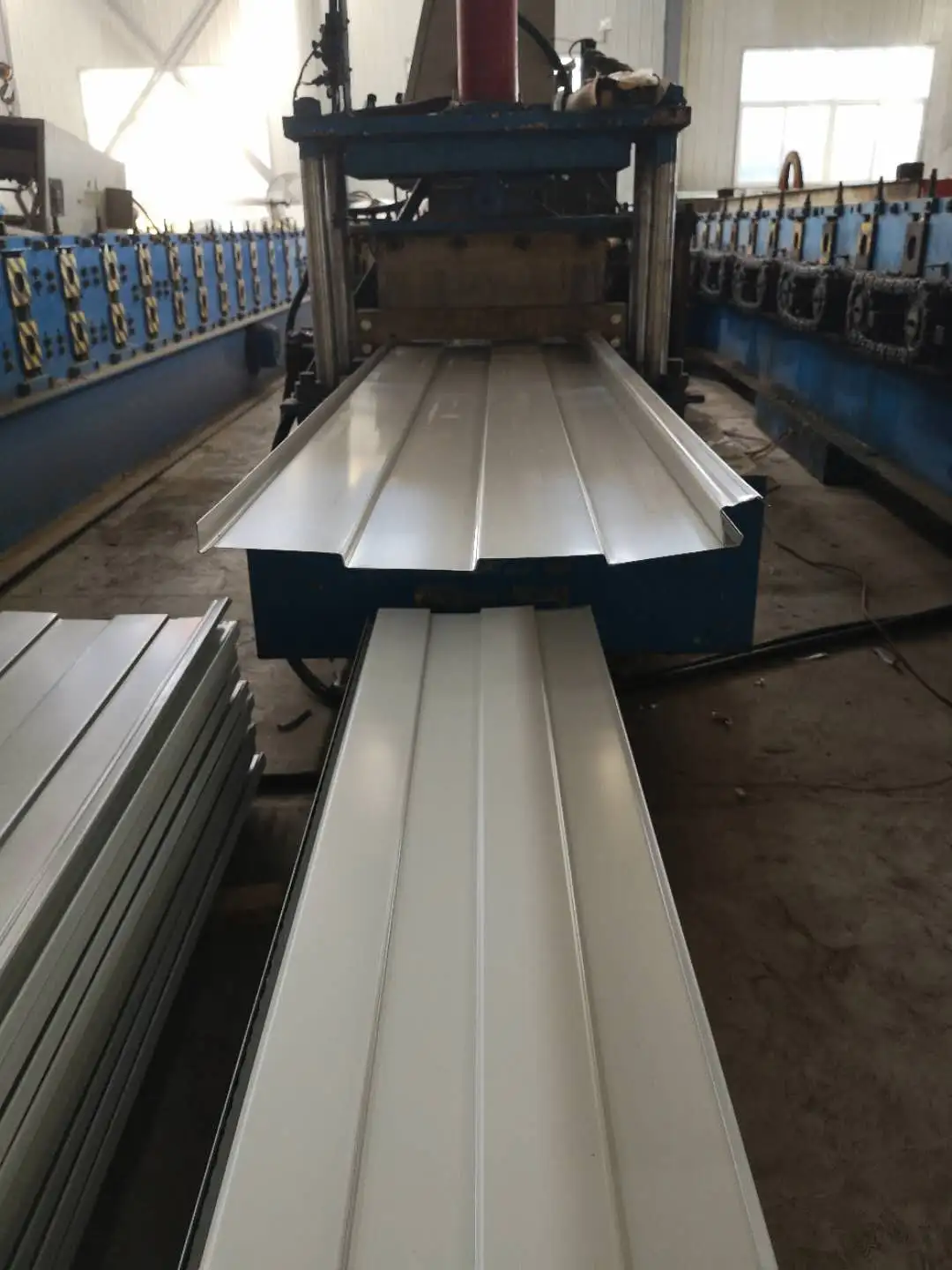

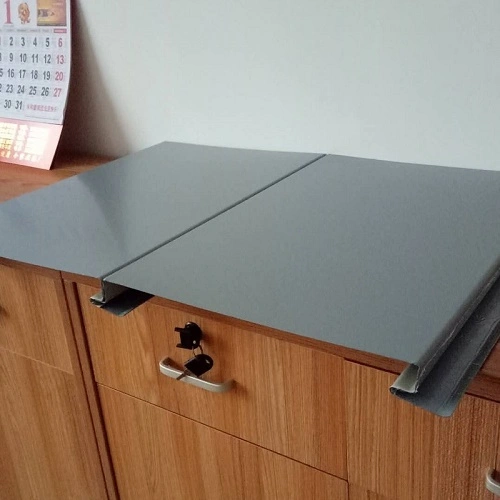

Жасырын бекіткішпен қапталған болат панельдер, сондай-ақ жасырын бекіткіш немесе жасырын қыстырғыш шатыр панельдері деп аталады, түрлі-түсті болаттан жасалған профильді парақтар болып табылады. Олар ашық бұрандалармен емес, сәйкес мырышталған немесе алюминий қорытпасынан жасалған кронштейндермен төбе жабындарына бекітіледі. Қосылу тізбегі жасырын кронштейндерді пурлиндерге бекітуді, панельдің аналық қабырғасын кронштейннің орталық қабырғасына қосуды, содан кейін көрші панельдер арасында тығыз түйіспе жасау үшін тігісті тігіс машинасымен бекітуді қамтиды. SENBO бұл профильдерді арнайы шиыршықты қалыптастыру желілерінде шығарады және өндіріс кезінде қабырға биіктігі, тиімді ені және құлыптау тереңдігі сияқты негізгі өлшемдерді тексереді.

Стандартты түсті жабынмен қапталған болат шатырдың негізгі айырмашылығы бекіту әдісінде жатыр. Кәдімгі панельдер панельдің бетінен өтетін өздігінен бұрап тұратын бұрандалармен бекітіледі, әрбір бұранда тесігінде тығыздағыш қажет. Жасырын бекіткіш панельдер оның орнына бір-біріне жабысатын кронштейндерге сүйенеді, бұл беттің еніп кетпейтінін білдіреді. Бұл тәсіл гидроизоляцияны жақсартады, бекіту нүктелеріндегі ұзақ мерзімді коррозия қаупін азайтады және шатырға таза көрініс береді.

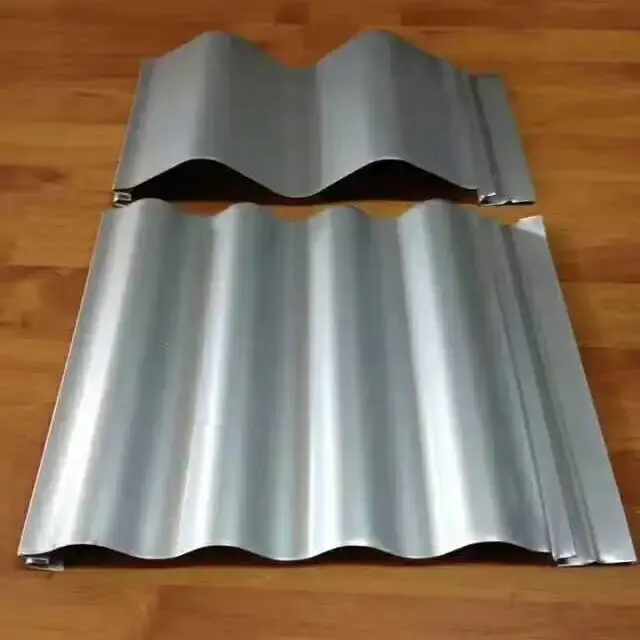

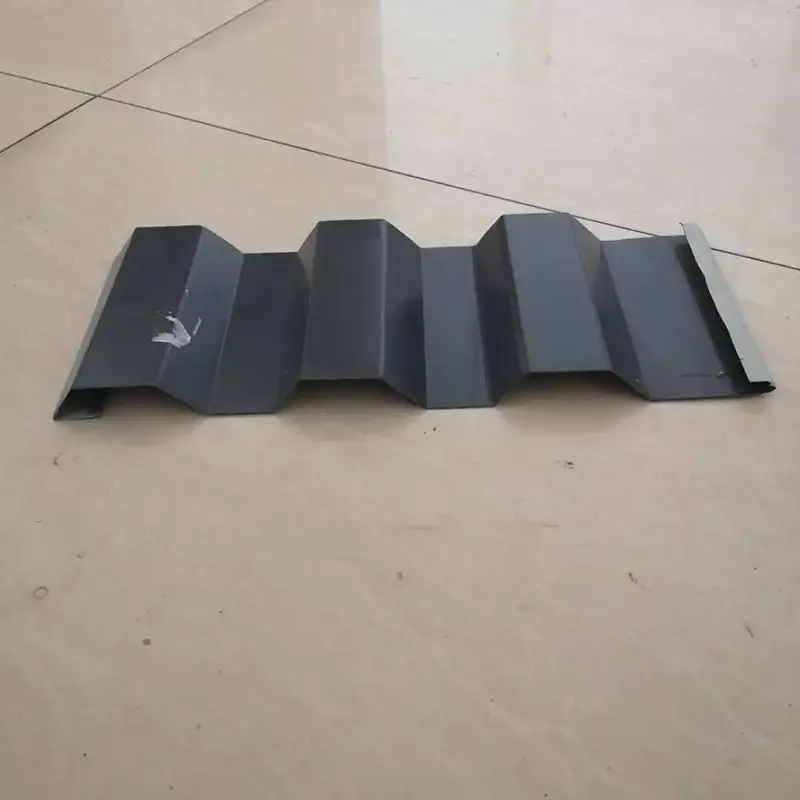

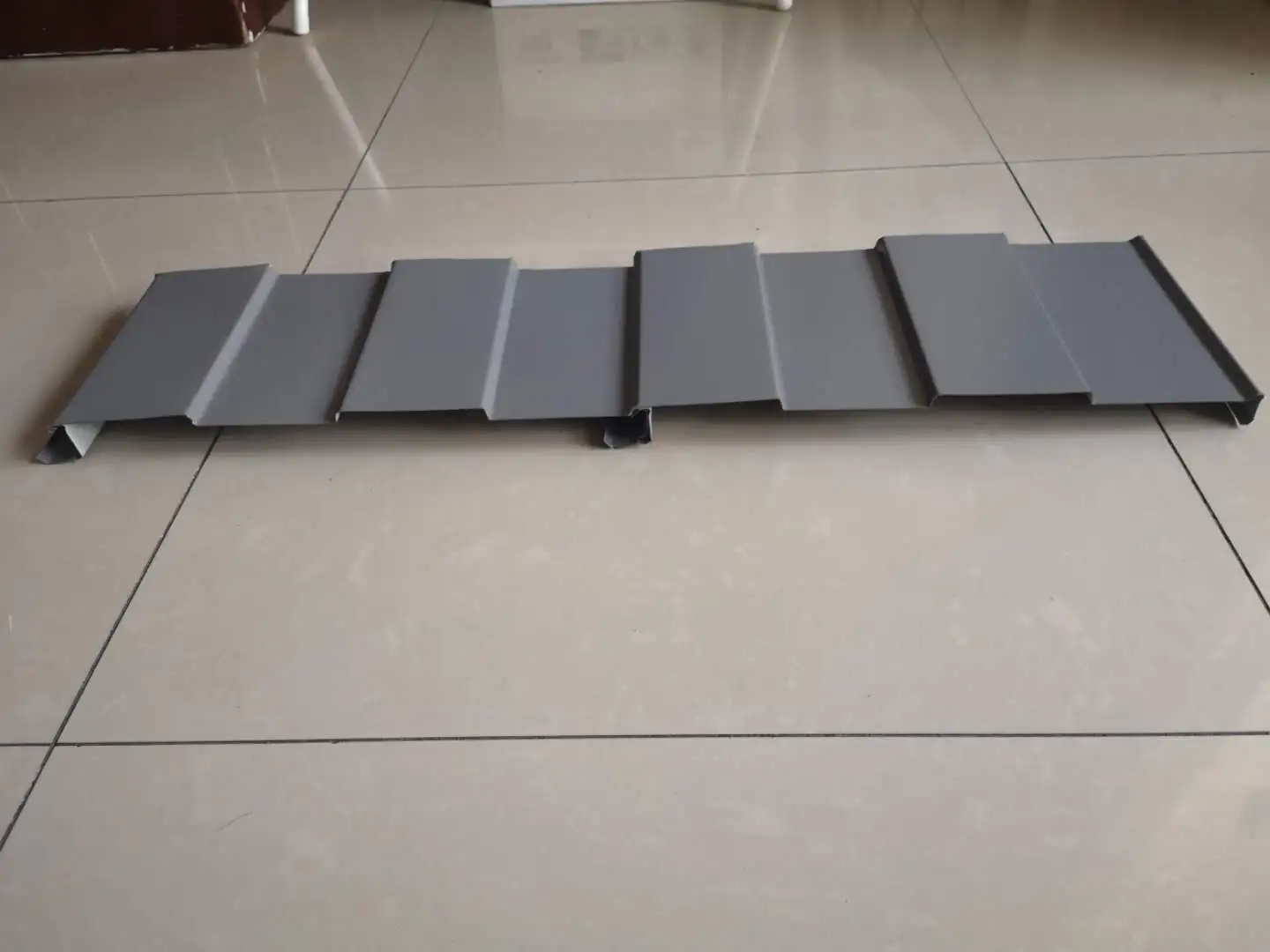

Жалпы профиль түрлері

Техникалық сипаттамалар

Өнімділікті тексеру

1. Гидроизоляцияның әрекеті

Жасырын бекіткіштің түсімен қапталған болат панель бетінде бекіткіштердің енуі болмағандықтан, жүйе ашық бекіткіш төбелерінде кездесетін жалпы ағып кету жолын болдырмайды. Дәстүрлі жүйелерде бұрандалы саңылаулардағы тығыздағыш уақыт өте келе қартаюы және жарылуы мүмкін, бұл судың түсуіне мүмкіндік береді. Қабырғасының биіктігі 71 мм және қабырға аралығы 380 мм болатын Jiaochi 760 профилі жаңбыр суының аңғарлардан карнизге жылдам өтуіне көмектеседі. Тігістер тігу машинасымен жабылған кезде, бүйірлік блоктау судың түсуіне қарсы үздіксіз тосқауылды қамтамасыз етеді. Беткі саңылаулардың болмауы да бекіткіштерден басталатын коррозия ықтималдығын азайтады.

2. Желге төзімділік

Панельдерді серуендерге бекітетін кронштейндер көтерілуге ​​қарсы тұруға арналған. Шэньчжэнь Баоань халықаралық әуежайындағы 5 МВт түсті болат шатырлы фотоэлектрлік жоба кезінде жердегі жел қысымы 0,75 кН/м² жетті. Жасырын қыстырғыштардағы тартылу сынақтары қауіпсіздік талаптарына сәйкес келетін 200 кг тарту күшін тіркеді. YX41-250-750 жасырын қыстырғыш панелі аққыштық шегі кемінде 550 МПа және құлыптау тереңдігі 5,2 мм-ден асатын болатты пайдаланады. Әрбір бір-біріне жабысатын қабырға төбенің жел мен қар жүктемелеріне төтеп беру қабілетін жақсартатын бекіткіш қыстырғышпен бекітілген.

3. Жылулық қозғалыс компенсациясы

Бекіткіш қыстырғыштар шатырдың панельдерінің көлбеу бойымен сырғуына мүмкіндік береді, өйткені металл температураның өзгеруімен кеңейеді және қысқарады. Бұл қозғалыс кезінде панельдер қыстырғыштармен бекітілген, сондықтан шатыр мен құрылым арасындағы байланыс тұрақты болып қалады. Бұл көлденең қабаттасуды қажет етпестен 100 метрден асатын үздіксіз панель ұзындығын жасауға мүмкіндік береді, бұл үлкен аралық шатырлар үшін пайдалы.

4. Орнату тиімділігі

Жүйе сайтта бір-бірімен құлыпталатын зауытта дайындалған панельдерді пайдаланады. Кейбір жасырын қысқыш профильдер, мысалы, CC-750, арнайы тігу машинасын қажет етпейді, бұл еңбекті азайтуға және орнату уақытын қысқартуға мүмкіндік береді. Катушкаларды жұмыс орнында ұзындығына дейін кесуге болады, бұл 100 метрден асатын жалғыз панельдерге мүмкіндік береді және соңғы айналымдардың санын азайтады. Бұл тәсіл көлденең қосылыстарда ағып кету қаупін де азайтады.

Дизайн ерекшеліктері

• Енгізусіз бет:Жасырын кронштейн қосылымы шатыр бетіндегі бұрандалы тесіктерді жояды, бұл бекіткіштердегі ағып кету және коррозия мүмкіндігін азайтады.
• Клиптің тұрақты қосылуы:Бекіту тереңдігі 5,2 мм-ден асады және тартылу кедергісі 200 кг-ға жетеді, бұл жел көтерілген кезде сенімді анкерлік бекітуді қамтамасыз етеді.
• Жылулық қозғалысты орналастыру:Жылжымалы қыстырғыштар панельдердің көлбеу бойымен кеңеюіне және жиырылуына мүмкіндік береді, бұл уақыт өте келе шатырдың зақымдалуына әкелетін кернеуді азайтады.
• Ұзын панель мүмкіндігі:100 метрге дейінгі жалғыз ұзындықтар көлденең қабаттасуды азайтады және суды басқаруды жеңілдетеді.
• Профиль әртүрлілігі:YX51-380-760 және YX50-410-820 сияқты опциялар әртүрлі қашықтық пен жүктеме талаптарын қамтиды.

Типтік қолданбалар

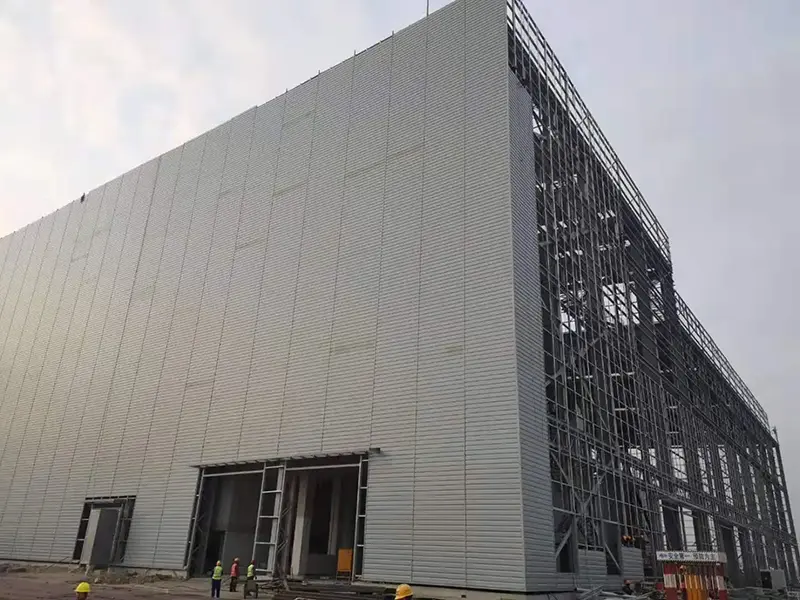

• Үлкен аралықтағы болат конструкциялы өндірістік ғимараттарға арналған шатыр жүйелері.
• Әуежай терминалдары, спорт алаңдары және көрме орталықтары сияқты қоғамдық нысандар.
• Қатты гидроизоляцияға мұқтаж өндірістік ғимараттар, соның ішінде электр станциялары мен мұнай-химия нысандары.
• Логистикалық орталықтар мен қоймалар, онда шатырдың сенімділігі басымдыққа ие.
• Қолданыстағы шатыр жүйесін ауыстыруды талап ететін жаңарту жобалары.

Сайттағы ұсыныстар

• Панельді орнатуды бастамас бұрын серуен аралығы мен туралауды растаңыз.
• Қабырғаларды тістеп алмау немесе жабынды сызатпау үшін жұмсақ итарқалары бар көтергіш жабдықты пайдаланыңыз.
• Қысқыштар мен панельдерді тігу үшін өндірушінің ретін орындаңыз.
• Тігістен кейін тігістің тығыздығын тексеріңіз және келесі панельге өтпес бұрын қысқыштың қосылуын тексеріңіз.
• Ұзын панельдер үшін жылу қозғалысы бекітілген нүктелерде шектелмейтіндей етіп орнату ретін жоспарлаңыз.

Жалпы сұрақтар

Жасырын бекіткіш шатыр тігістерінде тығыздағышсыз жаңбыр суын қалай өңдейді?

Бүйірлік блоктау тігу машинасымен механикалық түрде қалыптасады. Алынған қосылыс қалыпты жағдайда судың түсуіне қарсы тұру үшін жеткілікті тығыз. Төбенің еңістігі мен дренаждың дұрыс дизайны да суды тігістерден тез жылжытуға көмектеседі.

Жасырын бекіткіш панельдерді қисық шатырларда қолдануға бола ма?

Жасырын бекіткіш профильдердің көпшілігі тікелей немесе өте үлкен радиусты шатырларға арналған. Ең аз қисықтық радиусы панель профиліне және материалдың қалыңдығына байланысты. Қисық қолданбалар үшін тапсырыс бермес бұрын өндірушіден тексеріңіз.

Ашық бекіткіштері жоқ панельдің қандай пайдасы бар?

Ашық бекіткіштер әрбір бұранда тесігінде тығыздағышты қажет етеді. Уақыт өте келе тығыздағыш тозуы және ағып кету жолдарын тудыруы мүмкін. Жасырын бекіткіштер бұл техникалық қызмет көрсету нүктесін жояды және бұранда саңылауларының айналасында судың түсу және коррозия қаупін азайтады.

Белгілі бір жоба үшін желдің көтерілуіне төзімділік қалай тексеріледі?

Қысқыштардағы тартылу сынақтары сайтта немесе зертханада орындалуы мүмкін. Өлшенген мәнді ғимараттың орналасқан жері үшін жел көтерудің жобалық жүктемесімен салыстыру керек. Жабдықтаушылар сынақ деректерін ұсына алады немесе жобаны тексеруге көмектесе алады.

Тексеру және құжаттама

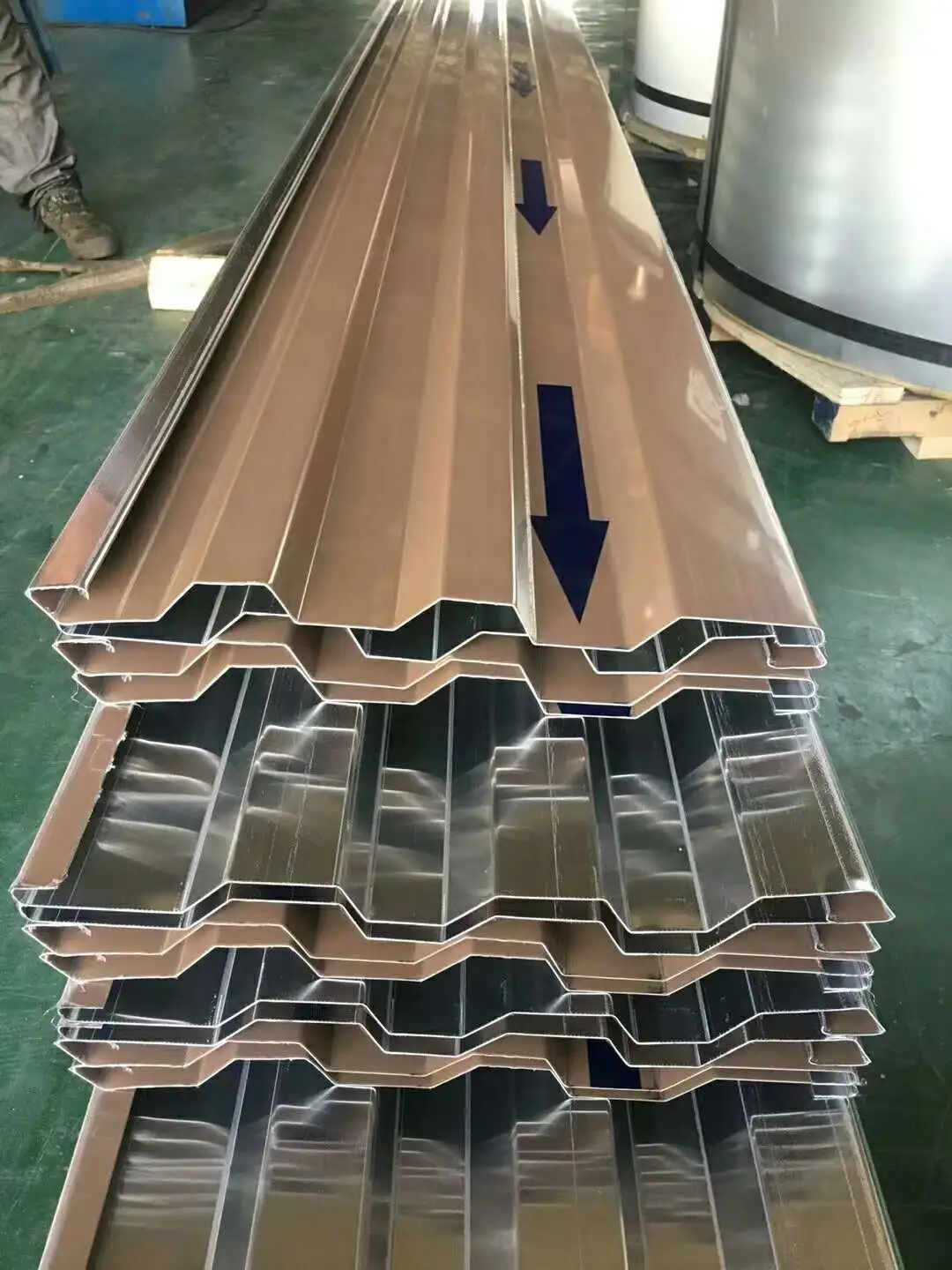

Тасымалдау алдында панельдер профиль геометриясына, құлыптау тереңдігіне, беттік жабын күйіне және өлшемдік дәлдікке тексеріледі. Негізгі болатқа арналған диірмен сертификаттары қажет болған жағдайда қысқыштың тартылу күші туралы есептермен бірге қол жетімді болуы керек. Орнату кезінде тігістің қосылуы мен қыстырғыштың туралануын тексеру тұрақты сапаны қамтамасыз етуге көмектеседі.

Тапсырыс беру алдында бағалауға болатын факторлар

• Жобалық жел жүктемесін анықтаңыз және таңдалған профиль мен қыстырғыш жүйенің талапқа сай болуын тексеріңіз.
• Таңдалған панель профилі мен дренаж схемасы үшін шатырдың еңісі жеткілікті екенін растаңыз.
• Ұзақ үздіксіз панельдер жоспарланған болса, құрылымның карниз бен жотадағы жылу қозғалысын қамтамасыз ете алатынын тексеріңіз.
• Жөндеу жобалары үшін үйлесімділікті растау үшін бар серуен күйін және аралықты тексеріңіз.
