Металл шатыр парағы

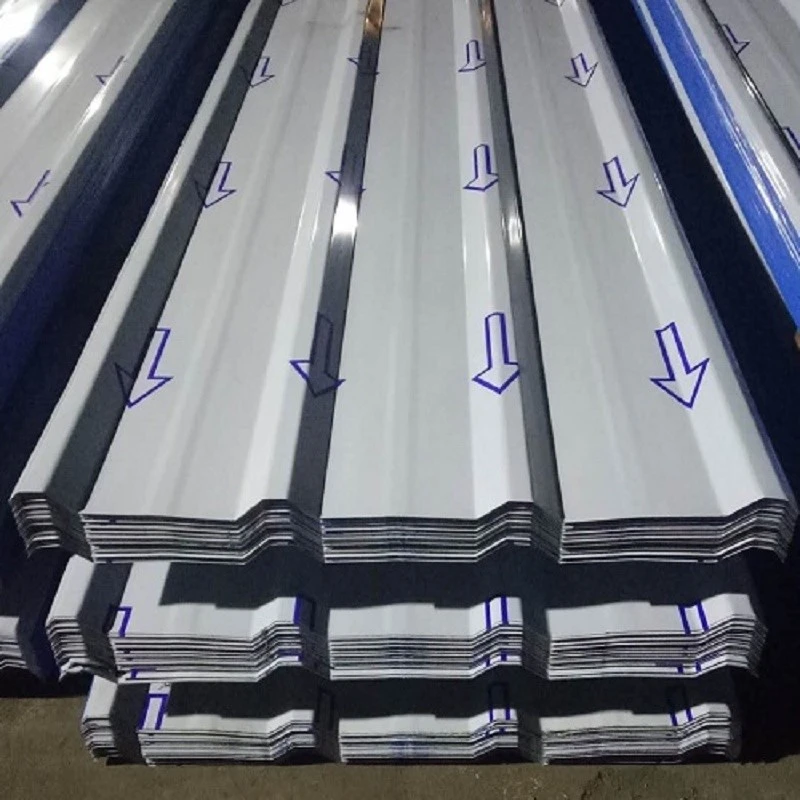

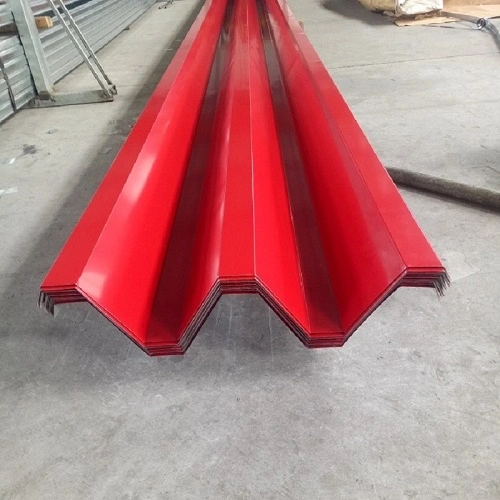

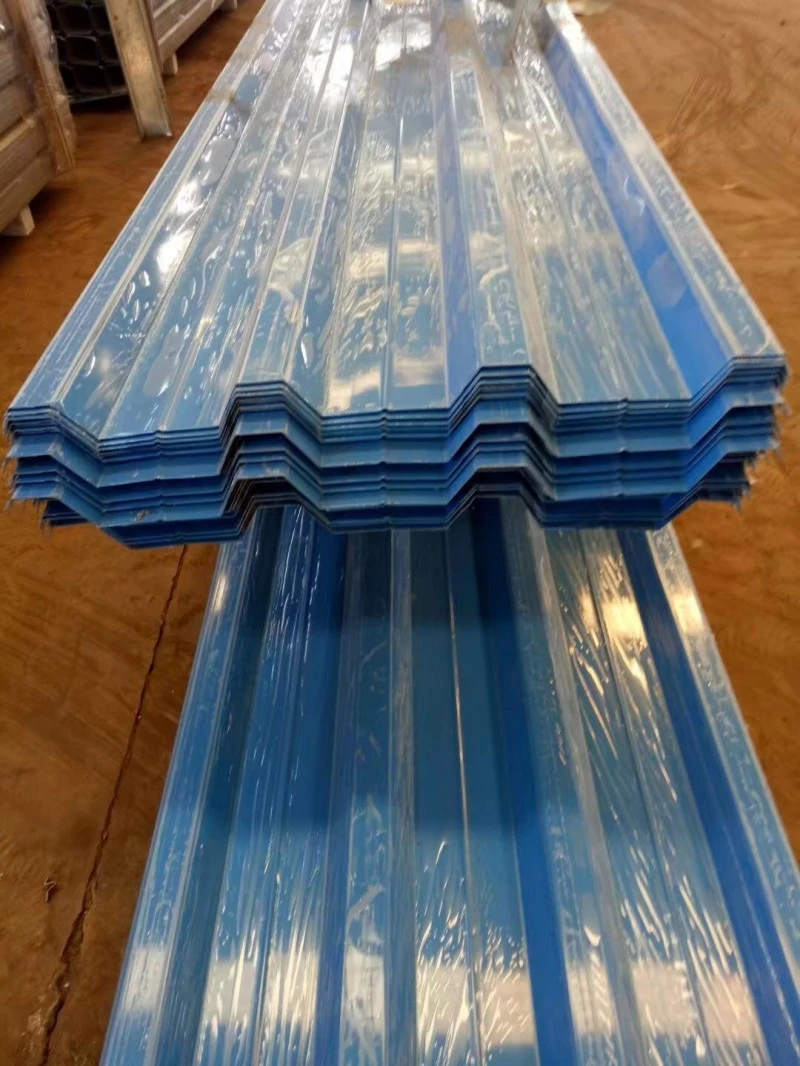

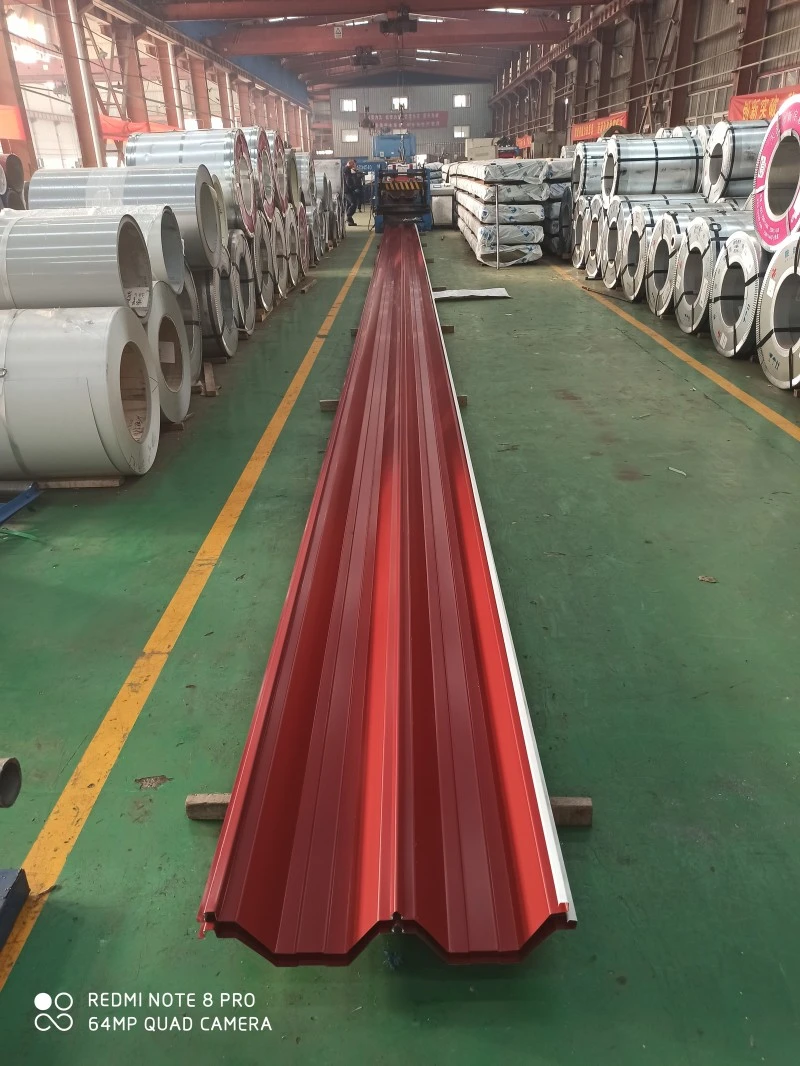

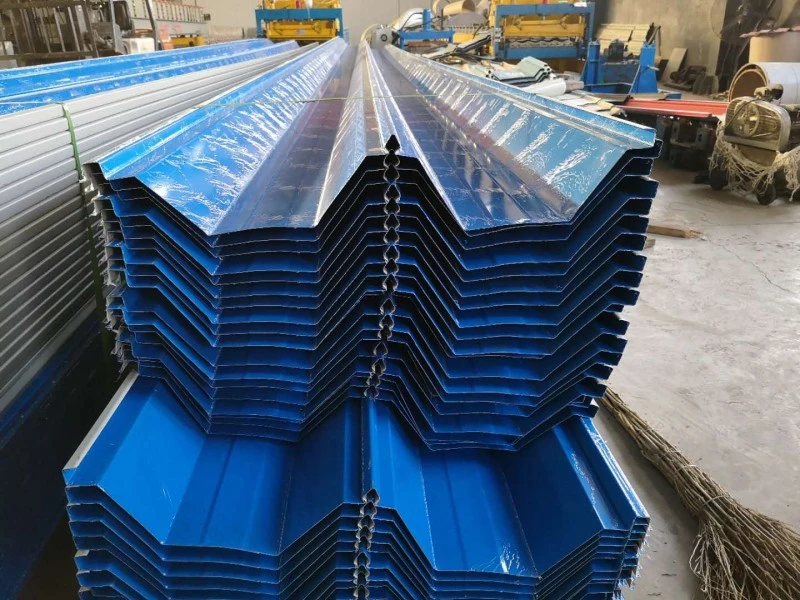

Металл шатыр парақтары болат немесе легирленген катушкалардан шатыр мен қабырғаларды жабу үшін қолданылатын гофрленген профильдерге айналдырылады. Орам материалдарына ыстық мырышталған болат, Al-Zn жабыны бар болат, алдын ала боялған болат, алюминий-магний-марганец қорытпасы және тот баспайтын болат кіреді. Гофрленген профиль қабырға бағыты бойынша иілу қаттылығын арттырады, бұл 0,5 мм-ден 1,5 мм-ге дейінгі жұқа парақтардың шатыр жүктемесін көтеруге мүмкіндік береді. SENBO бұл панельдерді материал сертификаттарымен және профильді тексеру жазбаларымен қамтамасыз етеді және өндіріс процесі қабырғалардың геометриясын, парақ қалыңдығын және жабын күйін тұрақты тексеруді қамтиды.

Негізгі материал опциялары

• Ыстық мырышталған болат:Екі жақты мырыш жабыны бар DX51D+Z сияқты сорттар 40 г/м²-ден 275 г/м² дейін.
• Al-Zn қапталған болат:Орташа және ауыр орталарда коррозияға төзімділікті арттыруға арналған AZ150 жабыны.
• Алдын ала боялған болат:Түс пен ауа-райына төзімділік үшін полиэфир немесе PVDF жабындары бар.
• Алюминий-магний-марганец қорытпасы:AA3004 маркасы, қызмет ету мерзімі 50 жылдан астам және салмағы болаттан төмен.
• Тот баспайтын болат:445J2 сияқты ферритті сорттар жоғары желге төзімділік пен коррозияға төзімділік қажет болған жағдайда қолданылады.

Жүйе құрылысы

Толық металл шатыр жүйесі әдетте бірнеше қабатты пайдаланады. Тот баспайтын болаттан жасалған сыртқы қаңылтыры бар әуежай терминалының төбесі төменнен жоғарыға қарай мыналарды қамтуы мүмкін: мырышталған бастапқы пурлиндер, перфорацияланған Al-Zn жабыны бар негіз парағы, бу реттегіш қабат, дыбыс жұтатын тас жүн, мырышталған қайталама пурлиндер, жылу оқшаулағыш тас жүні, мырышталған болат қаңылтыр, TPO гидрооқшаулағыш көбіксіз болат бекіткіші. баспайтын болаттан жасалған шатыр панелі және тот баспайтын болаттан жасалған қақпақ. Бұл жинақ құрылымдық қолдауды, жылуды бақылауды, ауа мен буды басқаруды, акустикалық өнімділікті және ауа райынан қорғауды біріктіреді.

Қосылу әдістері

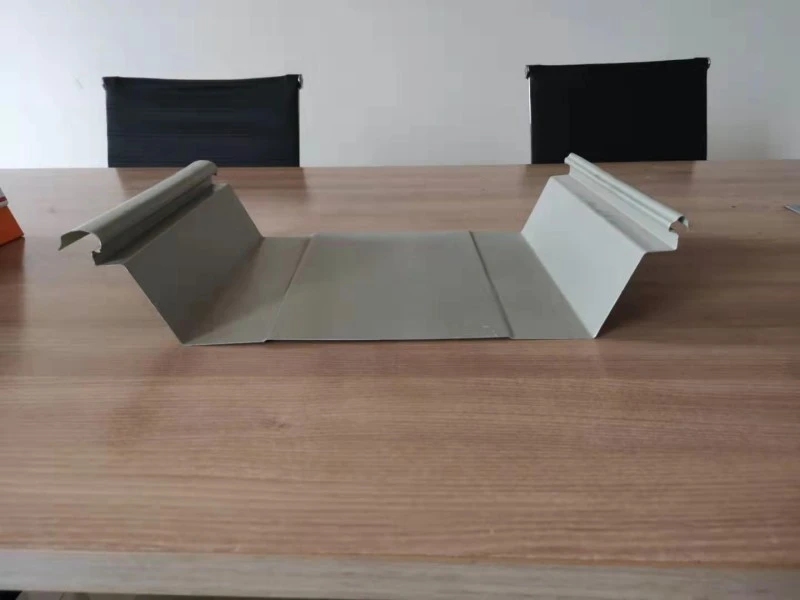

• Тұрақты тігісті біріктіру:Панельдің жиектері механикалық түрде тігіледі, көбінесе тігіске алдын ала тығыздағыш жағылады.
• Үздіксіз дәнекерлеу:Тот баспайтын болаттан жасалған панельдер дәнекерлеу арқылы толық тігіс ұзындығы бойынша біріктіріледі.
• Бекіту:Бір-бірімен қабаттасатын панельдер негізінен қайталама немесе төмен көлбеу қосымшалар үшін қолданылатын ашық бекіткіштермен бекітіледі.

Техникалық сипаттамалар

Аяқталған жобалардың өнімділігін тексеру

1. Желді көтеру сыйымдылығы

Гуанчжоу Байюнь халықаралық әуежайының 3 терминалындағы үздіксіз дәнекерленген тот баспайтын болаттан жасалған шатыр жел туннелі мен статикалық көтерілу сынақтарынан өтті. Тіркелген қуаттылық 18,2 кПа болды, бұл 17-санаттағы тайфунға сәйкес келеді. Салыстыру үшін, кәдімгі алюминий-магний-марганецті тігісті төбелер әдетте 12-санаттың шарттарына қарсы тұрады. Greater Bay Area мәдени және спорт орталығының стадионы үздіксіз дәнекерленген тот баспайтын болаттан жасалған шатыр жүйесін пайдаланады және зертханалық сынақтарда 21 кПа жетті. Үздіксіз дәнекерлеу тәсілі бір-бірімен байланысқан тігісті әлсіз нүкте ретінде жояды және жалпы көтерілуге ​​қарсылықты жақсартады.

2. Гидроизоляция және герметикалық

Тұрақты тігіс жүйесі ауа-райының беріктігін біріктіруге алдын ала жағылған тығыздағышпен механикалық құлыпталған тігістер арқылы қамтамасыз етеді. Дәнекерленген тот баспайтын болаттан жасалған жүйелер тігіс саңылаулары жоқ үздіксіз бетті жасау үшін толық ұзындықтағы дәнекерлеуді пайдаланады. Greater Bay Area мәдени және спорт орталығында дренаж дизайны оңтайландырылған арықтар мен су ұстайтын қабырғаларды қамтыды. Гидроизоляция қабаты арқылы бекіткіштердің енуін болдырмау үшін металл бетінің астында екі қабатты икемді мембрана қолданылды.

3. Жылулық қозғалысты басқару

Термиялық кеңею мен қысқаруды шатырдың ұзаққа созылған жерлерінде орналастыру керек. Гуанчжоу Байюнь әуежайының 3 терминалында дәнекерленген қосылыстар термиялық кернеуді сіңіру үшін панель профиліндегі көлденең гофрлармен бірге жұмыс істейді. Бұл тәсіл уақыт өте келе шатырдың құрылымдық тұтастығын сақтауға көмектеседі және бекітілген нүктелерде шаршау сыну қаупін азайтады.

4. Құрылыс тиімділігі

Greater Bay Area мәдени және спорт орталығы гидрооқшаулағыш мембранадан төмен шатыр құрылымы үшін модульдік стратегияны қолданды. 78 000 м² шатыр 878 модульге бөлінген, олар жерге жиналып, дәнекерленген, содан кейін орнына көтерілді. Бұл әдіс орнату тиімділігін 30%-ға арттырды және материал қалдықтарын 2%-ға жуық ұстады, әсіресе күрделі қисық шатыр геометриялары үшін пайдалы.

Дизайн және орнату ескертулері

• Панельді орналастырмас бұрын, тірек серуен жүйесін туралау, аралық және жүк сыйымдылығы үшін тексеріңіз.
• Көтеру кезінде панель деформациясын болдырмау үшін жиегі қорғанысы бар көтеру белдіктерін пайдаланыңыз.
• Тұрақты тігіс жүйелері үшін соңғы механикалық тігіс алдында тігістің қосылуын және қысқыштың туралануын растаңыз.
• Дәнекерленген жүйелер үшін жұмыс аймағын таза және құрғақ ұстаңыз және тот баспайтын болаттан жасалған білікті дәнекерлеу процедураларын орындаңыз.
• Аяқталған шатырдың беттерін құрылыс қозғалысынан және құлап жатқан қоқыстардан қорғаңыз; негізгі ауа райы оқиғаларынан кейін тексерулерді жоспарлау.
• Төбені жапқаннан кейін далалық өзгерістерді болдырмас үшін панельді орнатпас бұрын шатырдың өтуі мен жиек бөлшектерін үйлестіріңіз.

Сапаны бақылау және құжаттама

Жабдықтаушылар негізгі металға диірмен сынау сертификаттарын, жабын қалыңдығы туралы есептерді және панель профилінің өлшемдік тексерулерін қамтамасыз етуі керек. Арнайы жел жүктемесі талаптары бар жобалар үшін нақты жүйе конфигурациясына арналған желді көтеру сынақ есептері қолжетімді болуы керек. Орнатуды бастамас бұрын жердегі қабылдау инспекциялары материалдың сорттарын, панельдердің ұзындығын, қабырға профилін және бетінің күйін тексеруі керек.

Таңдауды қарастыру

• Шатыр жүйесінің түрін таңдамас бұрын ғимараттың орналасуын және жел жылдамдығын жобалаңыз.
• Суды тиімді кетіру және тоғандарды болдырмау үшін шатырдың еңісі мен дренаж схемасын растаңыз.
• Негізгі материал мен жабынды таңдағанда, қоршаған ортаға әсер етуді, соның ішінде тұзды спрейді, өнеркәсіптік ластағыштарды және ультракүлгін деңгейін ескеріңіз.
• Күрделі геометриялар үшін панельдерді дайындау шектеулері мен модульдік құрылыс нұсқаларын қарастыру үшін шатыр жүйесінің жеткізушісін ертерек шақырыңыз.
• Жобалау кезеңінде техникалық қызмет көрсету мүмкіндігін және шатыр жабдығының болашақ қажеттіліктерін қарастырыңыз.

Жиі қойылатын сұрақтар

Қайсы қосылу әдісі қатты желді жағалаудағы жерлер үшін ең сенімді?

Тот баспайтын болаттан жасалған панельдерді үздіксіз дәнекерлеу желдің көтерілуіне ең жоғары өлшенген төзімділікті ұсынады және көбінесе тайфунға бейім аймақтар үшін белгіленеді. Тұрақты тігіс жүйелері жел туннелі немесе көтеру сынағы деректеріне сәйкес тігіс пен қысқыш бөлшектері күшейтілгенде де жақсы жұмыс істей алады.

Шатыр жүйесі ұзын панельдердегі жылу қозғалысын қалай өңдейді?

Тұрақты тігіс жүйелері шатырдың еңісі бойымен қозғалуға мүмкіндік беретін жылжымалы қыстырғыштарды пайдаланады. Дәнекерленген жүйелер көлденең гофрларды немесе компенсаторларды қамтуы мүмкін. Нақты әдісті ғимарат геометриясы мен температура диапазонына негізделген шатыр жүйесінің дизайнері растауы керек.

Металл шатырға техникалық қызмет көрсетудің әдеттегі талабы қандай?

Мерзімді тексерулер бос бекіткіштерді, зақымдалған панельдерді, бітеліп қалған дренаждық жолдарды және ену орындарындағы тығыздағыштың күйін тексеруі керек. Тұрақты тігіс және дәнекерленген жүйелер, әдетте, ашық бекіткіш шатырларға қарағанда аз техникалық қызмет көрсетуді қажет етеді, өйткені бекіткіштер ауа райына тікелей әсер етпейді.

Металл шатырды бар шатырдың үстіне орнатуға болады ма?

Кейбір жағдайларда, егер құрылым қосымша жүктемені көтере алса және қолданыстағы беті үйлесімді болса, жаңа металл шатырды қолданыстағы шатырдың үстіне қоюға болады. Құрылымдық инженер бар шарттарды бағалауы және тіркеме бөлшектерінің жарамдылығын растауы керек.
