Перфорацияланған металл парақтар, сондай-ақ перфорацияланған панельдер немесе перфорацияланған тор деп аталады, металл парақтарға тесік үлгілерін тесу арқылы жасалады.SENBO құрылыс материалдарыөлшемдік дәлдік пен материалды бақылауға назар аудара отырып, бұл өнімдерді сәулеттік, акустикалық және өнеркәсіптік қолданбалар үшін жеткізеді.
Негізгі материалды таңдау жұмыс ортасына және өнімділік талаптарына байланысты. Әдетте үш материал тобы қолданылады:
304 баспайтын болат:Сыртқы және химиялық агрессивті орталарға жарамды коррозияға төзімділікті қамтамасыз етеді. Өкілетті үлгі ASTM B117 шарттары бойынша 1000 сағаттық тұзды бүрку сынағынан кейін тот баспағанын көрсетті. Нақты өнімділік бетті өңдеуге және жиектерді дайындауға байланысты.
Алюминий қорытпасы (мысалы, 6061):Жақсы беріктікпен біріктірілген төмен тығыздықты (шамамен 2,7 г/см³) ұсынады. Бетінің беріктігі мен сыртқы түрін жақсарту үшін материалды анодталған немесе ұнтақпен жабуға болады.

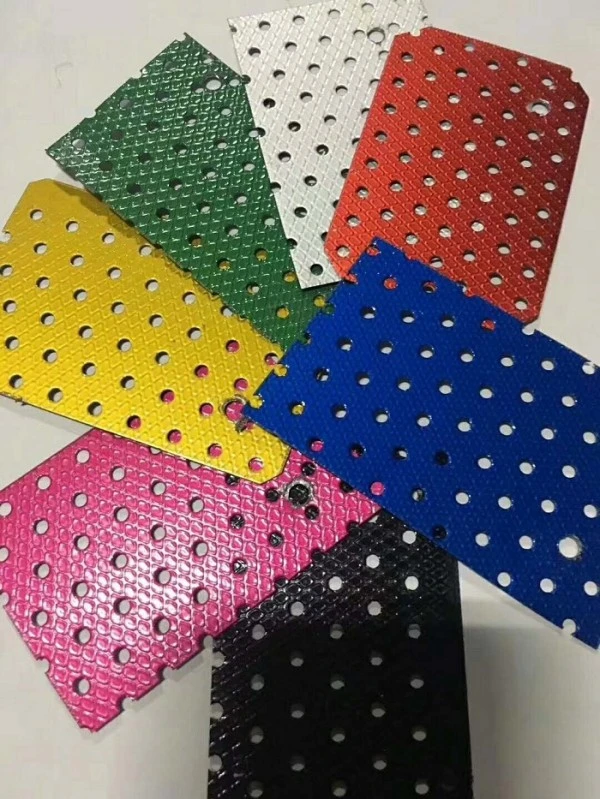

Q235 мырышталған немесе боялған болат:Жалпы сәулеттік және өнеркәсіптік пайдалану үшін үнемді нұсқа. Бетті қорғау әдетте ыстық мырыштау, содан кейін электростатикалық ұнтақ бояу арқылы жүзеге асырылады.
Жоғары жылдамдықты CNC тесу жабдығы 20-дан астам перфорация үлгілерін шығарады, соның ішінде дөңгелек, шаршы, ойық, алтыбұрышты, крест, балық масштабы және қара өрік гүлі пішіндері. Процесс саңылаулардың диаметрін, аралығын және ашық алаң арақатынасын дәл бақылауға мүмкіндік береді.

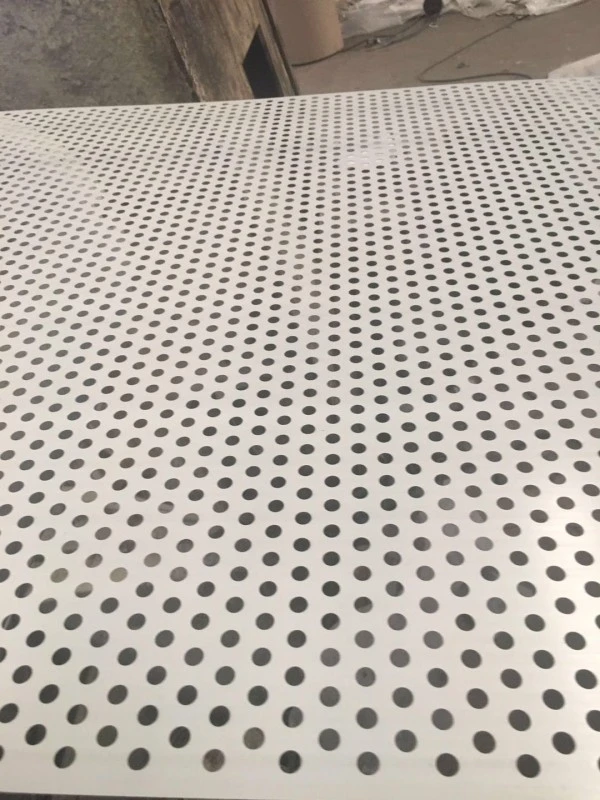

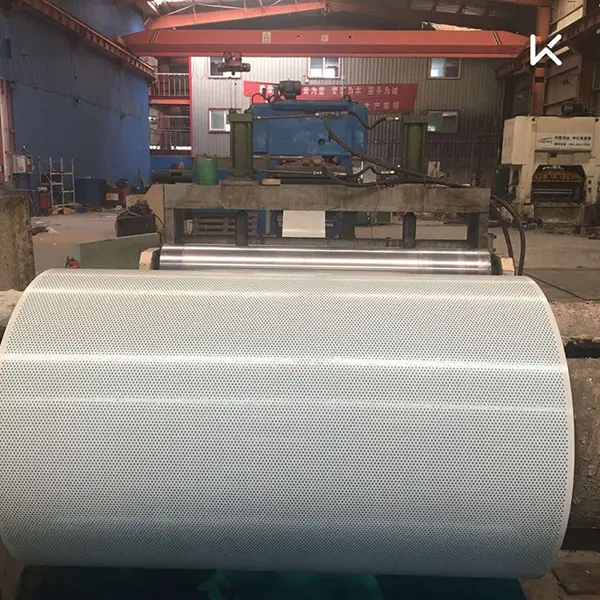

Тегіс парақтар қалыңдығы 0,1 мм-ден 15 мм-ге дейін, тесік диаметрі 0,1 мм-ден 200 мм-ге дейін болуы мүмкін. Орамды парақтар қалыңдығы 0,2 мм-ден 1,5 мм-ге дейін, максималды ені 1250 мм және тесік диаметрі 0,5 мм-ден 10 мм-ге дейін болады. Архитектуралық қолданбалар үшін жалпы қалыңдығы 0,5 мм-ден 2,0 мм-ге дейін, тесік диаметрі 3 мм мен 20 мм аралығында болады. Ашық аумақтың 15%-дан 60%-ға дейінгі арақатынастары әдеттегі болып табылады және тесік диаметрінің төзімділігі ±0,1 мм шегінде бақыланады.
Алюминий қорытпасынан жасалған парақтарды коррозияға төзімділігін және бетінің қаттылығын жақсартатын қатты, тығыз оксидті қабат жасау үшін анодтауға болады. Ұнтақ жабыны жақсы ауа-райы мен химиялық төзімділігі бар экологиялық таза әрлеуді ұсынады. Электрофоретикалық жабын күшті адгезиямен біркелкі жабуды қамтамасыз етеді.
Болат парақтар әдетте ыстық мырыштаумен, содан кейін электростатикалық ұнтақ жабынымен қорғалады, әдеттегі жабын қалыңдығы кемінде 60 мкм.
Перфорацияланған парақтар ауа саңылауымен немесе кеуекті тірек материалымен орнатылған кезде дыбысты сіңіруге ықпал етеді. Саңылауларға енетін дыбыс толқындары үйкеліс және ашылатын беттердегі тұтқыр әсерлер арқылы энергиясын жоғалтады.
Дыбысты жұту коэффициенттері ASTM C423 стандартына сәйкес белгіленген октавалық жолақты жиіліктерде кеуекті тірек қабаты мен ауа қуысы бар алтыбұрышты саңылаулы алюминий панелінен тұратын өкілді жинақ үшін өлшенді. Алынған шуды азайту коэффициенті (NRC) сыналған конфигурация үшін 0,8 немесе одан жоғары болды. Арнайы орнатуға арналған нақты NRC панель қалыңдығына, тесік өлшеміне, перфорация жылдамдығына, тірек материалына, ауа қуысының тереңдігіне және орнату әдісіне байланысты. Сынақ есептері сұраныс бойынша қол жетімді.
Механикалық өнімділік негізгі материалға, қалыңдығына және перфорация үлгісіне байланысты. Конструкцияның жүк көтергіштігі панельдің қалыңдығына, перфорация геометриясына, тірек аралықтарына, аралыққа және бекіту әдісіне негізделген қолданыстағы жобалық стандартқа сәйкес есептелуі керек. Анықтама үшін төртбұрышты перфорациясы (10 мм саңылау) және белгіленген тірек аралығы бар қалыңдығы 3 мм болат панель инженерлік есептеулер арқылы біркелкі бөлінген 5 кН/м² жүктемеге төтеп беретіні расталды. Сұраныс бойынша егжей-тегжейлі есептеу ескертулері ұсынылуы мүмкін.
Дөңгелек перфорациясы бар панельдер (20 мм саңылау, 50% ашық аумақ) ISO 5801 стандартына сәйкес сыналған кезде 50 Па немесе одан аз ауа ағынының кедергісін көрсетеді.
Коррозияға төзімділік тұзды бүрку сынағы арқылы тексеріледі: 304 баспайтын болаттан жасалған үлгі ASTM B117 бойынша 1000 сағаттан кейін тот баспағанын көрсетті; ыстық мырышталған және ұнтақ жабыны бар мырышталған болат бірдей стандарт бойынша 500 сағаттан кейін қабығын немесе тот баспағанын көрсетті. Сынақ есептері бар.
Анодталған немесе ұнтақпен қапталған алюминий панельдері коррозияға, тозуға және ультракүлгін сәулелеріне төзімділігін көрсетеді. Әрбір бетті өңдеудің өнімділігі тапсырыспен бірге берілген тиісті сынақ есептерімен расталуы мүмкін.
Перфорацияланған панельдер көбінесе перфорацияланған беттің артында дыбысты жұтатын материалмен біріктірілген көлік шуының тосқауылдарында қолданылады. Әуежай терминалдары, теміржол вокзалдары, стадиондар және көрме орталықтары сияқты қоғамдық ғимараттарда панельдер акустикалық басқаруды қамтамасыз ете отырып, көрнекі дизайн икемділігін қамтамасыз етеді.
Архитектуралық қасбеттер жартылай мөлдір әсерлер мен жарық пен көлеңкелі вариацияларды жасау үшін перфорация үлгілерін пайдаланады. Құжатталған мысалдарға Франциядағы Skylight Apartments ғимаратының металл қасбеті және Орталық бейнелеу өнері академиясының кітапханасы жатады. Жобаға қатысты анықтамалар мен құжаттаманы алу үшін біздің командаға хабарласыңыз.
Келесі параметрлер стандартты өндіріске және тиісті сынақ стандарттарына негізделген. Қажет болған жағдайда дәлелдемелік құжаттама сұрау бойынша қол жетімді.
| Өнімділік көрсеткіші | Параметр/спецификация | Ескертулер / Дәлелдемелер |
|---|---|---|
| Негізгі материал | 304 Тот баспайтын болат / Q235 Мырышталған болат / Алюминий қорытпасы / Түспен қапталған болат | Материалдық сертификаттар бар |
| Common Thickness | 0,5–2,0 мм (архитектуралық); 0,1–15 мм (толық ауқым) | |
| Диафрагма диапазоны | 0,5–200 мм (теңшеуге болады) | Сәулет өнерінде кең таралған 3–20 мм |
| Ашық аумақ қатынасы | 15%–60% (теңшеуге болады) | |
| Тесік үлгісі | Дөңгелек, шаршы, ойық, алты қырлы, крест, балық қабыршақ, қара өрік гүлі, т.б. | 20-дан астам түрі бар |
| Шуды азайту коэффициенті (NRC) | ≥0,8 (сыналған жинақ: алтыбұрышты саңылаулы алюминий + тірек + ауа қуысы) | ASTM C423; сынақ есебі қолжетімді |
| Біркелкі бөлінген жүктеме | 5 кН/м² (3 мм болат, 10 мм шаршы саңылаулар, көрсетілген аралығы) | Инженерлік есеп; сұрау бойынша мәліметтер |
| Коррозияға төзімділік | 304 тот баспайтын: 1000 сағ тұзды шашыратқаннан кейін тот баспайды; мырышталған + ұнтақ: 500 сағ | ASTM B117; сынақ есептері қолжетімді |
| Өрт өнімділігі | Болат субстрат жанбайтын | Қолданылатын сынаққа сәйкес құрастырудың толық классификациясы |
| Макс. Тегіс панель өлшемі | 1450 × 3500 мм | Материалға және үлгіге байланысты |
| Диафрагмаға төзімділік | ±0,1 мм | CNC punching precision |
1. Тексерілген акустикалық өнімділік.Арнайы сыналған жинақ үшін 0,8-ден жоғары NRC расталды. Тиісті тірекпен және ауа қуысымен үйлескенде, панельдер қозғалыс кедергілері мен архитектуралық акустикалық жүйелердегі шу деңгейін төмендетуге көмектеседі.
2. Материалдық икемділік.Опцияларға коррозияға төзімділік үшін 304 баспайтын болат, жеңіл сәндік қолданбалар үшін алюминий қорытпасы және үнемді жалпы пайдалану үшін мырышталған болат кіреді.
3. Перфорация үлгісінің әртүрлілігі.Қажетті көрнекі мөлдірлікке, акустикалық өнімділікке және желдетуге қол жеткізу үшін теңшелетін тесік диаметрі мен ашық аумақ қатынасы бар 20-дан астам үлгі қол жетімді.
4. Ауа райына төзімді әрлеу.Алюминий панельдері анодталған немесе ұнтақпен қапталған болуы мүмкін; болат панельдер ыстық мырышпен қаптау плюс ұнтақ бояуды пайдаланады. Тұзға төзімділікке арналған сынақ есептерін беруге болады.
5. Қолдану ауқымы кең.Қоғамдық ғимараттарда, қозғалыстағы шу кедергілерінде, өнеркәсіптік жабдықты қорғауда және сүзу компоненттерінде декоративті акустикалық өңдеуге жарамды.
Акустикалық қолданбалар үшін:Мақсатты жиілік диапазонына негізделген перфорация үлгісін және ашық аумақты таңдаңыз. Кеуекті тірек материалы және ауа саңылауы сіңіруді айтарлықтай жақсартады. Нұсқаулық үшін ASTM C423 сынақ деректерін пайдаланыңыз, бірақ арнайы жинақтың өнімділігін тексеріңіз.
Сыртқы қасбеттер үшін:Ұзақ мерзімді коррозияға төзімділік үшін 304 баспайтын болатты немесе ұнтақпен қапталған алюминийді таңдаңыз. Панель қалыңдығы мен профилінің жоба орналасқан жердің жел жүктемесі талаптарына сәйкес келетінін растаңыз.
Өнеркәсіптік сүзу үшін:Қажетті тесік диаметрін, аралықты және ашық аумақты дәл көрсетіңіз. Өлшемдік төзімділікті басқару дәйекті сүзу өнімділігі үшін маңызды.
Орнату кезінде:Перфорацияланған жиектерді майыстырып алмау немесе зақымдамау үшін панельдерді абайлап ұстаңыз. Сәйкес бекіткіштерді және тірек жақтауды пайдаланыңыз. Акустикалық жинақтар үшін тірек материалдың өнімділікті төмендететін бос орындарсыз немесе қысусыз орнатылғанына көз жеткізіңіз.
Пайдаланушы перфорациясының макеттері үшін жалпы CAD пішіміндегі (DXF, DWG) тұтынушы ұсынған сызбаларды қабылдаймыз. Біздің инженерлік топ өндіріс алдында тесік геометриясын, шетінің қашықтығын, ашық алаңын және қалыптау талаптарын қарастырады. Бірінші мақаланы тексеру және материал сертификаттары сұраныс бойынша қол жетімді.
1.Автомагистральдар, темір жолдар және метро жолдарындағы қозғалыс шуды бақылауға арналған дыбыстық бөгет жүйелері.
2.Әуежай терминалдарын, жүрдек вокзалдарды, стадиондарды және көрме орталықтарын қоса алғанда, үлкен қоғамдық ғимараттардың ішкі дыбысты жұтатын безендіру.
3.Жарық-көлеңке эффектілері мен жартылай мөлдір визуалды дизайнды жасайтын сәулеттік қасбеттер, төбелер және бөлімдер.
4.Өнеркәсіптік жабдыққа, жылу тарату панельдеріне және динамик торларына арналған қорғаныс қақпақтары.
5.Химиялық машиналарға, фармацевтикалық жабдықтарға және тамақ өңдеу машиналарына арналған өнеркәсіптік фильтрация және скрининг.
Таңдау мақсатты жиілік диапазонына және тірек материалына байланысты. Жалпы сөйлеу диапазонын сіңіру үшін диаметрі 3-6 мм тесіктері бар 20-30% ашық аймақ кең таралған. Қалың кеуекті тірек және тереңірек ауа қуысы төмен жиілікті сіңіруді жақсартады. Өкілдік жиынды сынауды немесе маңызды кеңістіктер үшін акустика маманынан кеңес алуды ұсынамыз.
Перфорацияланған парақтар қатты металдан тесіліп, жоғары дәлдікпен таза, біркелкі тесік үлгісін қалдырады. Кеңейтілген металды кесіп, созып, гауһар тәрізді саңылаулары мен текстуралы беті бар тор жасайды. Перфорацияланған парақтар әдетте жақсырақ тегістік пен сәндік үлгілердің кең ауқымын ұсынады, ал кеңейтілген металл көбінесе белгілі бір өнеркәсіптік қолданбалар үшін жеңілірек және арзанырақ.
Иә, бірақ көлемі материалға, қалыңдығына және перфорация үлгісіне байланысты. Өте ашық үлгілер пішінді азайтады. Қалыптау қажет болса, тесу схемасы саңылау жиектеріндегі шамадан тыс кернеуді болдырмайтындай етіп жасалуы керек. Жобалау кезеңінде біздің инженерлік топпен талаптарды қалыптастыруды талқылаңыз.
Жағалау орталары үшін әдетте 304 баспайтын болат немесе сәйкес анодталған немесе ұнтақпен қапталған алюминий қорытпасы ұсынылады. Тот баспайтын болат ең жоғары коррозияға төзімділікті ұсынады, ал алюминий жеңілірек. Арнайы жағдайларға сәйкес келетін қосымша қорғаныс жабындары болмаса, стандартты мырышталған болаттан аулақ болыңыз.
Міндетті емес. Жоғарырақ ашық аймақ дыбыстың қосымша материалға жетуіне мүмкіндік бергенімен, оңтайлы диапазон бар. Белгілі бір шекті мәннен жоғары панельдің массасы мен қаттылығы төмендейді, бұл төмен жиілікті өнімділікті төмендетуі мүмкін. Ашық аймақ, тесік диаметрі, тірек материалы және қуыс тереңдігі арасындағы өзара әрекеттесу жалпы сіңіруді анықтайды. Нақты нәтижелер алу үшін тестілеу немесе модельдеу ұсынылады.
