FRP күндізгі жарықтандыру панельдері

SENBO құрылыс материалдарығимарат конвертінің өнім ассортиментінің бөлігі ретінде FRP күндізгі жарықтандыру панельдерін жеткізеді. Бұл панельдер табиғи жарықтандыру, коррозияға төзімділік және металл қаптамамен үйлесімділік қажет болатын болат конструкциялы шатырлар мен қабырғаларда қолданылады.

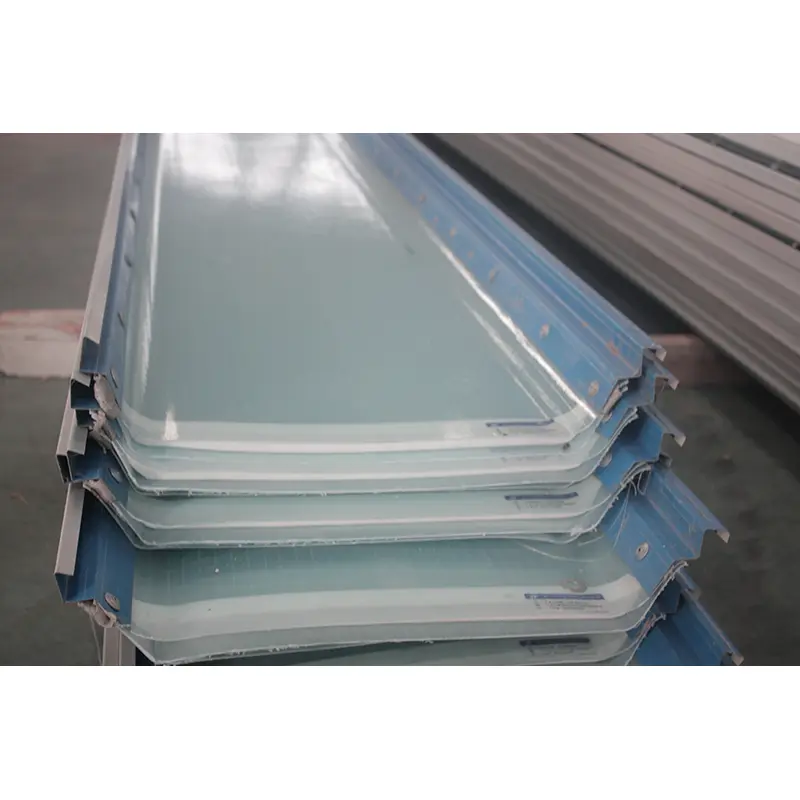

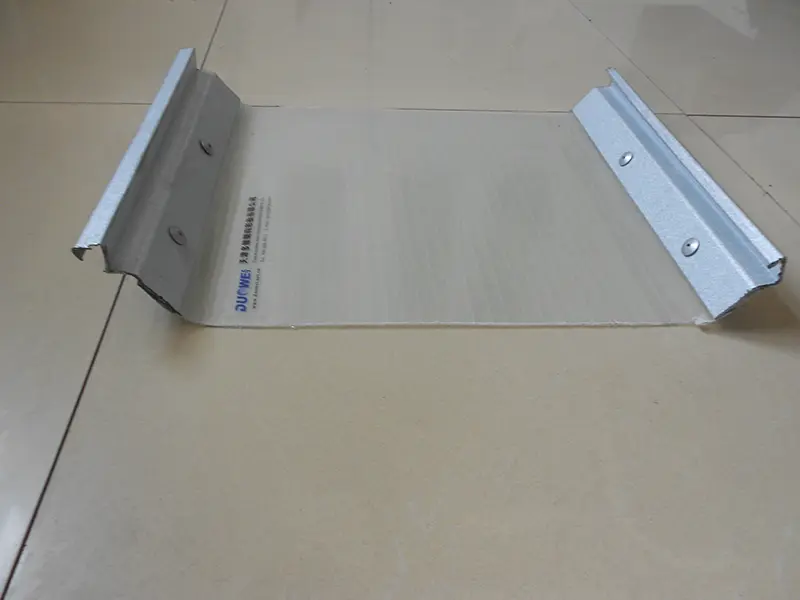

Күндізгі жарықтандыру панельдері, сондай-ақ FRP күндізгі жарықтандыру тақталары немесе парақтары ретінде белгілі, үздіксіз механикаландырылған процесс арқылы жасалған гофрленген немесе жалпақ жарықтандыру компоненттері. Олар арматуралық материал ретінде сілтісіз шыны талшықты төсенішті (мазмұны ≥30%) және матрица ретінде ауа райына төзімді қанықпаған полиэфирлі шайырды (мазмұны ≥65%) пайдаланады. Сыртта ұзақ уақыт пайдалану кезінде жарықтың өтуін және ауа райына төзімділігін сақтауға көмектесу үшін беті қартаюға төзімді гельдік жабынмен немесе ультракүлгінге төзімді пленкамен қапталған.

Материалдың құрамы және техникалық сипаттамалары

Арматура материалы сілтісіз шыны талшық болып табылады, ол жарықтың өтуін және механикалық қасиеттерін қамтамасыз етеді. Шайыр жүйесі қартаюға төзімді, реактивті отқа төзімді шайырды пайдаланады. Өндіріс кезінде термиялық өңдеу процесі қолданылады. Өлшемдік тұрақтылық пен механикалық тұтастықты қамтамасыз ету үшін жеткізу кезінде емдеу дәрежесі шатыр панельдері үшін кемінде 88% және қабырға панельдері үшін кемінде 82% құрайды.

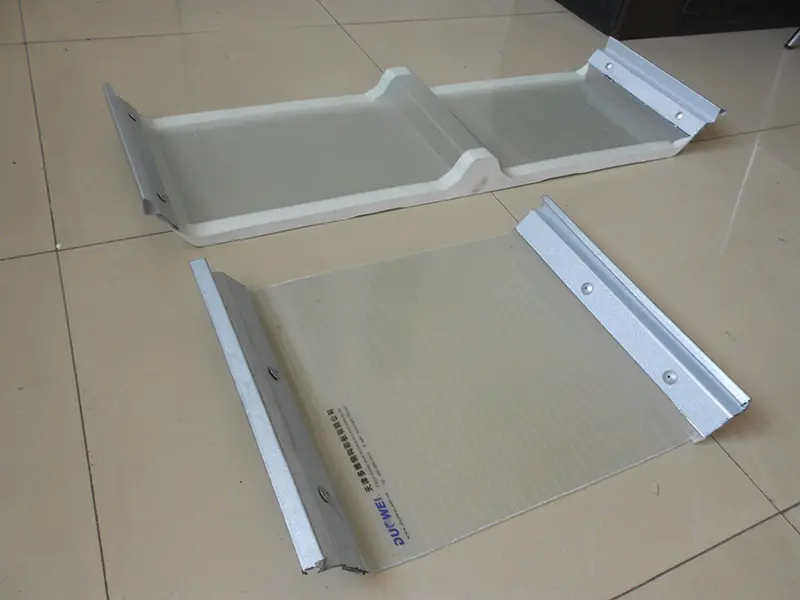

FRP күндізгі жарықтандыру панельдерінің жалпы қалыңдығына 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм және 3,0 мм кіреді. Гофрленген профильдер түсті болаттан жасалған шатыр жабындарына сәйкес келуге арналған; жалпы үлгілерге 750, 840, 900, 950 және 1050 сериялары жатады. Ұзындықтар әдетте 6-дан 12 метрге дейін болатын жоба талаптарына сәйкес реттелуі мүмкін. Стандартты әрлеу мөлдір; сүтті ақ, көк және жасыл сияқты түстерді жарық беру жылдамдығын реттеу үшін реттеуге болады.

Өнімдер GB/T 14206-2015, «Шыны талшықты күшейтілген полиэфирлі гофрленген парақтар» ұлттық стандартына сәйкес келеді. Дизайн және таңдау 21CJ103-1 ұлттық стандарт атласына сілтеме жасай алады, «Шыны талшықты күшейтілген полиэстер (FRP) парақтарын қолдану және салу (I бөлім: күндізгі жарық жолақтары, желдету, өрт/түтін шығаратын жарық шамдары және коррозияға қарсы панельдер».

Өнімділікті тексеру

1. Оптикалық өнімділік: жарық беру жылдамдығы 75%–88%

Жарық беру жылдамдығы күндізгі жарық тиімділігінің негізгі көрсеткіші болып табылады. Тендерлік спецификациялар жиі 75% кем емес жіберу жылдамдығын талап етеді. Нақты өнімділік қалыңдығы мен түсі бойынша өзгереді; Қалыңдығы 1,0–1,5 мм болатын мөлдір FRP панельдері 85%-88% беру жылдамдығына қол жеткізе алады. Жарық FRP панелінен өткенде, ол жарқыраусыз немесе қатты ыстық нүктелерсіз жұмсақ, диффузиялық жарық жасау үшін шашырап кетеді. Бұл сипаттама кейде ДК (поликарбонат) парақтарымен байланысты ыстық нүкте мәселелерін болдырмай, өнеркәсіптік нысандарда біркелкі ішкі жарықтандыруды қолдайды.

2. Ауа-райы және коррозияға төзімділік: қызмет ету мерзімі 15–30 жыл

FRP күндізгі жарықтандыру панельдері ультракүлгін сәулеленуге төтеп беру және сарғаю мен деградацияны азайту үшін беткі ультракүлгінге төзімді пленканы немесе қартаюға қарсы гель қабатын пайдаланады. Ультракүлгін сәулеге төзімді пленка FRP панеліне коэкструзия процесі арқылы жабыстырылады, бұл ұзақ мерзімді пайдалану кезінде қабаттасудың алдын алуға көмектеседі. FRP материалы қышқылдық және сілтілік коррозияға төзімділікті қамтамасыз етеді, бұл оны химиялық зауыттар мен жағалау аймақтары сияқты орталарға қолайлы етеді. Қалыпты жағдайда білікті өнімдердің қызмет ету мерзімі 15–30 жыл.

3. Түспен қапталған болат парақтармен термиялық кеңею үйлесімділігі

FRP күндізгі жарықтандыру панельдерінің термиялық кеңею коэффициенті болатқа жақын. Түспен қапталған болат парақтармен пайдаланған кезде, олар температураның ауытқуы кезінде ұқсас жылдамдықпен кеңейеді және қысқарады. Бұл дифференциалды кеңейтуден туындаған қосылым нүктелеріндегі ағып кету қаупін азайтады. Бұл сипаттама FRP күндізгі жарықтандыру панельдерін болат конструкциялы өнеркәсіптік ғимараттарда шатырдың күндізгі жарықтандыру жолақтары үшін жалпы таңдау жасайды.

4. Жалынға төзімділік және механикалық қасиеттері: оттегі индексі ≥ 30%

FRP күндізгі жарықтандыру панельдері B1 класының жалынға төзімділік рейтингіне және кемінде 30% оттегі индексіне (OI) қол жеткізе алады. Механикалық қасиеттерге кемінде 85 МПа созылу беріктігі, кемінде 95 МПа иілу беріктігі және кем дегенде 47 Barcol қаттылығы жатады. Бұл мәндер шатырдың көтергіштігі мен желге төзімділігі талаптарын қолдайды.

5. Инженерлік қолданбаны тексеру: Ұлттық стандартты анықтамалық сызбалармен қолдау көрсетіледі

21CJ103-1 ұлттық стандартты анықтамалық сызбалар жиынтығы күндізгі жарықтандыру жолақтарында, желдеткіш төбе терезелерінде және өрт-түтін шығаратын шатырларда қолданылатын FRP күндізгі жарықтандыру панельдері үшін өнімді таңдау және орнату мәліметтері бойынша жүйелі нұсқауларды қамтамасыз етеді. Қолданбаларға профильді металл қаңылтыр шатырлар, темірбетон шатырлар және қабырға жүйелері жатады. Yantai Lubao Steel Pipe жобасы сияқты өнеркәсіптік жобаларға арналған тендерлік құжаттар GB/T 14206-2015 сәйкестігін, F1 класының жалынға төзімділігін, кемінде 75% жарық беру жылдамдығын және -40 ° C-тан 120 ° C-қа дейінгі жұмыс температурасы диапазонын көрсетті.

Негізгі техникалық сипаттамаларға шолу

Келесі параметрлер стандартты өндіріске және тиісті ұлттық стандарттарға негізделген. Арнайы жоба талаптарын қанағаттандыру үшін теңшеу қол жетімді.

Техникалық мүмкіндіктер

1. Диффузиялық, жарқылсыз жарық.FRP панельдері шыны талшық құрылымы арқылы жарықты шашыратып, ыстық нүктелерсіз біркелкі таратуды қамтамасыз етеді. Бұл мөлдір ДК парақтарымен салыстырғанда көрнекі жайлылықты жақсартады.

2. Коррозияға төзімділік.FRP материалы қышқылдарға, сілтілерге және қартаюға қарсы тұрады. Оны химиялық зауыттар, жағалау аймақтары және мал фермалары сияқты коррозиялық орталарда қолдануға болады.

3. Жылулық кеңею үйлесімділігі.Термиялық кеңею коэффициенті болатқа жақын. Түрлі-түсті болат жабынмен пайдаланылған кезде, панельдер ұқсас жылдамдықпен кеңейеді және қысқарады, бұл буындардағы ағып кету қаупін азайтады.

4. Жалынға төзімділік.Өндірістік ғимараттар үшін өрт қауіпсіздігінің жалпы талаптарына сәйкес келетін оттегі индексі кемінде 30% болатын В1 сыныбы.

5. Стандартталған дизайн және таңдау.GB/T 14206-2015 және дизайн анықтамасы 21CJ103-1 сәйкестік өнімді таңдау және орнату егжей-тегжейлері үшін негіз болып табылады.

Таңдау және орнату мәселелері

Төбенің күндізгі жарық жолақтары үшін:Көршілес металл шатыр парағына сәйкес келетін гофрленген профильді таңдаңыз. Ауа өткізбейтіндігін сақтау үшін қабаттасатын және бекіткіш бөлшектерінің 21CJ103-1 нұсқаулығын орындағанына көз жеткізіңіз.

Коррозиялық орталар үшін:Шайыр құрамы мен бетті қорғау арнайы химиялық әсерге жарамды екенін растаңыз. Жағалау аймақтарында бекіткіштер мен тығыздағыштардың FRP материалымен үйлесімді екенін тексеріңіз.

Өрт қауіпсіздігі үшін:FRP панельдерін өртке төзімді шатыр немесе қабырға жинақтарында пайдаланған кезде, панельдің жалынға төзімділік рейтингі мен жалпы жинақтың жобаның өртке төзімділік талаптарына сәйкес келетінін тексеріңіз.

Орнату кезінде:Панельдердің шамадан тыс майысуын немесе бұралуын болдырмаңыз. Тиісті кескіш құралдар мен буындардағы тығыздағышты пайдаланыңыз. Жарылу мен ағып кетуді болдырмас үшін бекіткіш аралығы мен жиектер аралығы бойынша өндірушінің ұсыныстарын орындаңыз.

Қолдану сценарийлері

1.Өнеркәсіптік зауыттар мен логистикалық қоймалар үшін кең аумақты шатырдың күндізгі жарықтандыру жолақтары, түрлі-түсті болаттан жасалған шатырмен үйлесімді.

2.Табиғи жарықтандыруды қажет ететін нысандар, мысалы, ауылшаруашылық жылыжайлары, гүл питомниктері және акваөсіру алаңдары.

3.Қоғамдық ғимараттарға, соның ішінде спорт алаңдарына, ірі супермаркеттер мен базарларға арналған күндізгі жарықтандыру шатырлары.

4.Химиялық зауыттар мен жағалаудағы ғимараттар сияқты коррозиялық орталарға арналған күндізгі жарықтандыру конверттері.

Жиі қойылатын сұрақтар

1. FRP күндізгі жарықтандыру панельдері үшін поликарбонатпен (ДК) қалай салыстырылады?

FRP панельдері, әдетте, шыны талшықты күшейтудің арқасында жұмсақ, шашыраңқы жарық шығарады, ал ДК парақтары жоғарырақ жарықты тікелей өткізеді және ыстық нүктелерді тудыруы мүмкін. FRP сонымен қатар болатқа жақын термиялық кеңею коэффициентіне ие, бұл оны металл шатырмен үйлесімді етеді. ДК жеңілірек және соққыға төзімді болуы мүмкін, бірақ FRP көбінесе коррозиялық өнеркәсіптік орталарда жақсы көреді.

2. Гофрленген FRP панельдері үшін ұсынылатын қабаттасу және бекіткіш аралығы қандай?

Қабаттасу мен бекіткіш аралығы 21CJ103-1 дизайн анықтамасына және металл шатыр профиліне қойылатын талаптарға сай болуы керек. Жалпы нұсқаулық ретінде соңғы айналымдар кемінде 150–200 мм болуы керек, ал бүйірлік айналымдар профильдің ұсынылған қабаттасуына сәйкес келуі керек. Бекіткіштер аралығы әдетте 300–500 мм, бірақ жел жүктемесін жобаға байланысты есептеулерді пайдалану керек.

3. FRP күндізгі жарықтандыру панельдерін өрт түтін шығаратын шатырлар үшін пайдалануға бола ма?

Тиісті жалынға төзімділігі бар FRP панельдері (В1 класы, оттегі индексі ≥30%) тиісті стандарттар мен жоба спецификацияларына сәйкес жобаланған және орнатылған кезде өрт/түтін шығару жарықтандыру жүйелерінде қолданылуы мүмкін. Жалпы аспалы жарық жинағы қажетті өрт көрсеткіштеріне сәйкес келуі керек.

4. FRP панельдерін сайтта қалай сақтау керек?

Панельдерді құрғақ, жабық жерде, тікелей күн сәулесі мен жылу көздерінен алыс жерде сақтаңыз. Панельдердің үстіне шамадан тыс салмақ салудан аулақ болыңыз. Бетті сызаттар мен химиялық заттардан қорғаңыз. Уақытша ашық ауада сақталса, мөлдір емес, дем алатын материалмен жабыңыз.

5. Баға ұсынысы үшін қандай ақпарат қажет?

Профиль түрін, қалыңдығын, ұзындығын, түсін, жарық өткізгіштігін және панельдердің шатыр немесе қабырғаға жағуға арналғанын көрсетіңіз. Сондай-ақ жобаның орнын және кез келген ерекше қоршаған орта жағдайларын (мысалы, химиялық әсер ету, жағалау) көрсетіңіз. Бұл біздің командаға сәйкес шайыр жүйесін және бетті қорғауды ұсынуға көмектеседі.
