SENBO құрылыс материалдарыметалл құрылыстық дренаж өнімдерінің ассортиментінің бөлігі ретінде түрлі-түсті жабынмен қапталған болат құбырларды жеткізеді. Бұл құбырлар болат конструкциялы ғимараттардағы сыртқы канализация жүйелерімен пайдалануға, шатырдың жаңбыр суын жинауға және ағызуға арналған. Олар әдетте өнеркәсіптік зауыттарда, логистикалық қоймаларда және кең ауқымды қоғамдық ғимараттарда қолданылады.
Түспен қапталған болат түсіру құбырлары тікбұрышты немесе шаршы көлденең қималары бар сәулеттік дренаждық құбырлар болып табылады. Олар орамды қалыптау және блоктау сияқты суық өңдеу процестерін қолдана отырып, түрлі-түсті боялған болат парақтардан дайындалады.
Өнім негізгі материал ретінде түрлі-түсті боялған болат парақты пайдаланады, әдетте Q235B немесе DX51D+Z сыныбы. Ауа-райына төзімділік талаптарын қанағаттандыру үшін бетті жабу опцияларына PE (полиэстер) немесе PVDF (фторкөміртекті) кіреді.
Тексеру және қабылдау стандарттарына сәйкес, Al-Zn немесе мырышталған негіздерге арналған мырыш жабынының салмағы әдетте кемінде 150 г/м² құрайды. PVDF фторкөміртекті жабынының қалыңдығы кемінде 25 мкм, ал полиэфир жабыны кемінде 20 мкм.
Шикізатты сынау, ең алдымен, GB/T 12754 «Түспен қапталған болат парақ пен жолаққа» негізделген. Дайын өнімді қабылдау және монтаждау CECS 380-2014 «Металл профильді жабын жабындарын және қабырғаларды жобалауды қолданудың техникалық сипаттамасы» және GB 50242 «Ғимаратты сумен жабдықтау, су бұру және жылыту техникасының құрылыс сапасын қабылдау кодексіне» жатады.

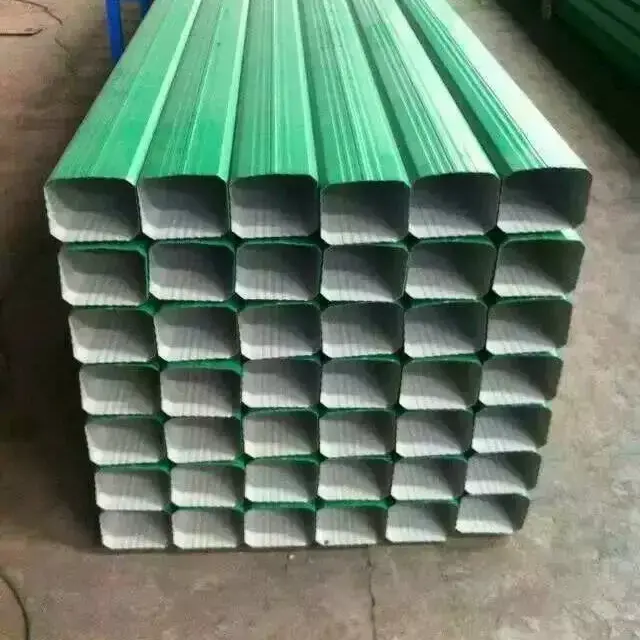

Стандартты машинада жасалған бұйымдар, ең алдымен, 95 × 133 мм және 144 × 108 мм сияқты төртбұрышты немесе шаршы көлденең қималарды көрсетеді. Қабырғалардың қалыңдығы әдетте 0,4 мм-ден 0,6 мм-ге дейін ауытқиды, ал қалыңдығы 0,8 мм бұйымдарды да тапсырыс бойынша жасауға болады. Стандартты ұзындықтар 6 метр немесе 12 метр және жоба талаптарын қанағаттандыру үшін таңдамалы ұзындықтар қол жетімді.
Болат конструкциялы ғимараттардың сыртқы қабырғаларымен визуалды үйлесімділікті қамтамасыз ету үшін түстерді RAL стандартты түс схемасы негізінде таңдауға болады.
Өндіріс әдісі бойынша өнімдер екі түрге бөлінеді:

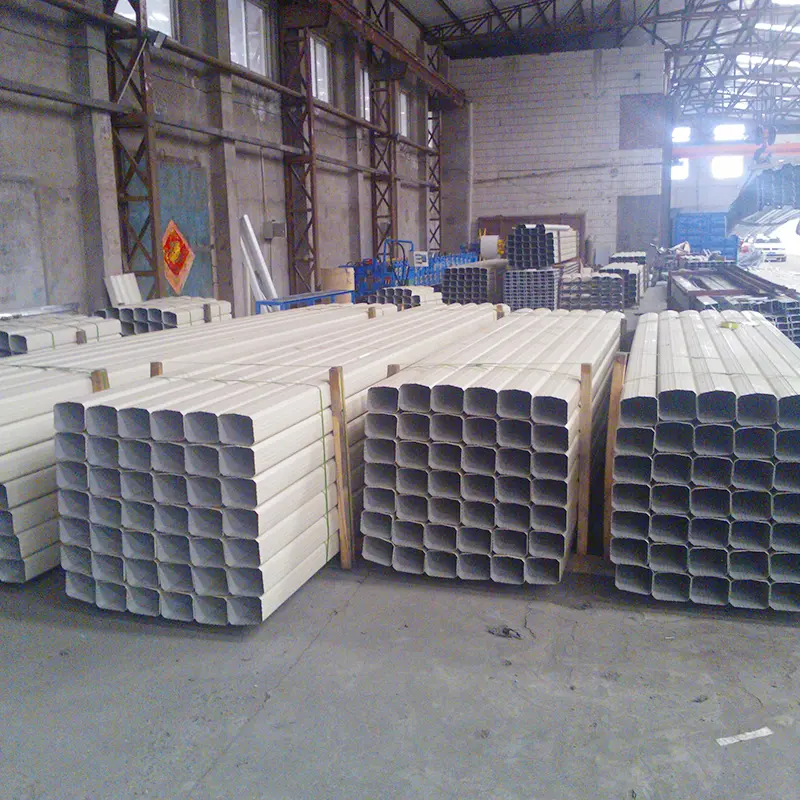

Машинамен жасалған құю құбырлары:Өндірістік желілерде топтамада шығарылатын, жоғары тиімділік пен дәйекті өлшемдерді ұсынатын стандартты спецификациялы өнімдер.
Тапсырыс бойынша дайындалған құбырлар:Арнайы сипаттамаларға немесе үлкен өлшемдерге қойылатын талаптарды қанағаттандыру үшін қолмен майыстыру және механикалық тігу әдістерін қолдану арқылы шығарылады.
Стандартты ПВХ құбырларынан айырмашылығы, түспен қапталған болат құбырлар термиялық кеңею мен қысқарудан туындаған қартаюдан, жарылудан немесе жарылудан зардап шекпейді. Солтүстік-шығыс және солтүстік-батыс Қытай сияқты өте суық аймақтарда ПВХ құбырлары төмен температурадағы сынғыштық салдарынан қатып қалуға және жарылып кетуге бейім. Түспен қапталған болат құбырлар металдың төмен температураға төзімділігін арттырады және тіпті қатты суықта да қатып қалудан зардап шекпеді. Күтілетін қызмет мерзімі 15–20 жыл, бұл ПВХ құбырларына қарағанда үш-бес есе көп.
Зауытта жасалған стандартты спецификациялар көптеген дәстүрлі жобалардың қажеттіліктерін қанағаттандырады. Төбенің үлкен дренажды көлемін қамтитын мамандандырылған инженерлік жобалар үшін стандартты емес өлшемдерді тапсырыс бойынша жасауға болады.
YTO Express Logistics Park жобасы үшін төбенің кең аумағы және қатты жаңбыр кезіндегі экстремалды дренаж көлемі ең үлкен стандартты сипаттаманың (180 × 125 мм) жеткіліксіз екенін білдірді. Өндіруші қолмен иілу және механикалық тігу әдістерін қолданып, биіктігі 1,8 метрге жуық үлкен шынтақтармен жұптастырылған 245 × 200 мм ерекше үлкен су төгетін құбырларды шығарды. Орнату құрылымдық тұрақтылық үшін қос тойтару процесін қолданды. Орнатқаннан кейін дренаждың тиімділігі бастапқы дизайнмен салыстырғанда 40%-ға жақсарды.
Түспен қапталған болаттан жасалған су төгетін құбырларды орнату келесі қабылдау критерийлеріне сәйкес келуі керек. Тік ауытқу бір қабат биіктігіне 3 мм-ден аспауы керек. Құбырлардың қысқыштары 2 м-ден аспайтын аралықпен біркелкі орналасуы керек. Қосылымдар үшін қабаттасу ұзындығы кемінде 30 мм болуы керек. Қосылыстар соқыр тойтармалармен немесе болттармен бекітілуі керек.
Су ағынының сынақтары ағып кету немесе кері еңіс мәселелерін көрсетуі керек. Орнатудан кейінгі сынақ кезінде анықталған кез келген ағып кету қайта өңдеуді қажет етеді. Түпкілікті қабылдау тек тұрақтандырылған қысым кезеңінде қысымның төмендеуі немесе ағып кету нүктелері байқалмаған жағдайда ғана беріледі.

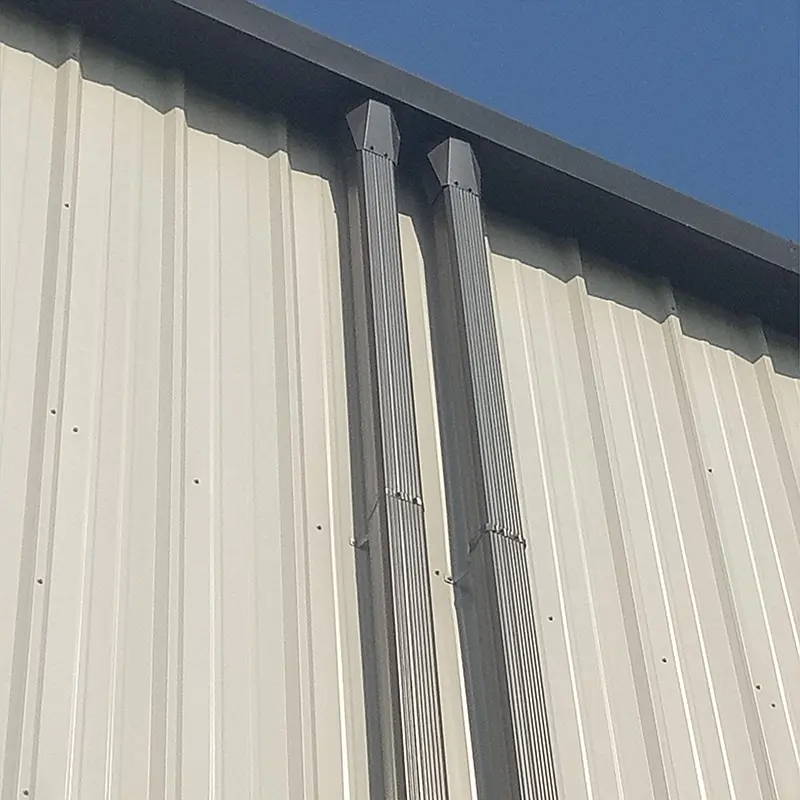

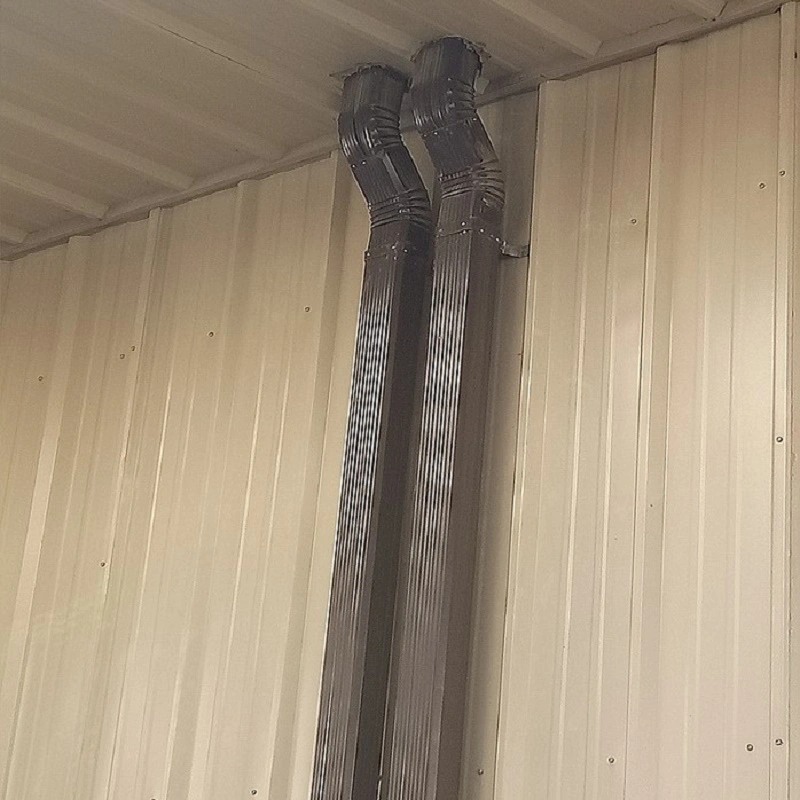

Болат конструкциялы ғимараттармен пайдалануға арналған бұл су төгетін құбырлар таза, реттелген көрініс береді. Түстерді ғимараттың сыртқы қабырғаларына сәйкестендіруге болады, бұл болат жабынмен және қабырға жабынымен көрнекі үйлесімділікті қамтамасыз етеді. Қабырғалық жүйенің күрделі қондырғыларын орналастыру үшін S-иілісі, жалғыз иілісі және құбыр қысқыштары сияқты әртүрлі фитингтер бар.
Инженерлік тұрғыдан алғанда, бұл ағындар түрлі-түсті боялған болат ағындары мен қабырға панельдері бар біртұтас жүйені құрайды, тұрақты қызмет мерзімін қамтамасыз етеді. Бұл көбінесе жоғары шығындар мен көрінетін дәнекерленген қосылыстарды қамтитын тот баспайтын болаттан жасалған баламаларға қарағанда артықшылық береді.
Келесі параметрлер стандартты өндіріске және тиісті стандарттарға негізделген. Арнайы жоба талаптарын қанағаттандыру үшін теңшеу қол жетімді.
| Өнімділік көрсеткіші | Параметр/спецификация | Стандартты / Ескертулер |
|---|---|---|
| Негізгі материал | Түспен қапталған болат парақ (Q235B / DX51D+Z) | Гальванизацияланған немесе Al-Zn қапталған субстрат |
| Негізгі материал стандарты | GB/T 12754 | Түспен қапталған болат парақтар мен жолақтар |
| Дайын өнім стандарты | CECS 380-2014 | Металл профильді қаңылтыр жабындары мен қабырғаларды жобалауға арналған техникалық сипаттама |
| Жалпы қабырға қалыңдығы | 0,4–0,8 мм | Стандартты машинада жасалған: 0,4–0,6 мм |
| Мырыш жабынының салмағы | ≥150 г/м² | Екі жақты жабын |
| Қаптау қалыңдығы | PVDF ≥25 мкм / PE ≥20 мкм | Ауа райы дәрежесіне қарай таңдалады |
| Стандартты спецификациялар | 95×133 мм, 108×144 мм, 130×100 мм, 180×125 мм | Тікбұрышты немесе шаршы көлденең қимасы |
| Бір бірлік ұзындығы | 6 м (стандартты) / 12 м (макс) | Реттелетін |
| Тұзға төзімділік | ≥500 сағ | Сыртта пайдалануға қойылатын талаптар |
| Қызмет мерзімі | 15-20 жас | Суық аймақтар үшін қолайлы |
| Құбыр қысқыштарының аралығы | ≤2 м | Біркелкі бөлінген |
| Тік ауытқу | ≤3 мм/қабат биіктігі | Орнатуды қабылдау талаптары |
1. Суыққа және аязға төзімділік.Металл материал ПВХ құбырларына тән кемшіліктерді, мысалы, термиялық кеңею мен қысқаруға және төмен температурадағы сынғыштыққа байланысты қартаюды жеңеді. Ол солтүстік-шығыс және солтүстік-батыс аймақтардың қатты аязында аязға төзімді, қызмет ету мерзімі 15-20 жыл.
2. Икемді сипаттамалар.Машинада жасалған өнімдер стандартты нарық қажеттіліктерін қанағаттандырады, ал қолмен теңшеу ерекше дренаждық талаптар үшін өте үлкен сипаттамаларға (мысалы, 245 × 200 мм) және стандартты емес өлшемдерге сәйкес келеді.
3. Архитектуралық үйлестіру.Түстерді RAL стандарттарына сәйкес болат конструкциялы ғимараттардың сыртына сәйкес келтіруге болады. Әртүрлі керек-жарақтар дренаж жүйесінің ғимараттың эстетикасымен біріктірілуін қамтамасыз етеді.
4. Verifiable Material Standards.GB/T 12754 және CECS 380-2014 сәйкес өндірілген. Ерекшеліктерге кемінде 150 г/м² мырышталған қабат, ауа-райына төзімділік талаптарына сәйкес келетін жабын қалыңдығы және кемінде 500 сағаттық тұз шашырауына төзімділік кіреді.
5. Орнату және қабылдау критерийлерін анықтаңыз.Техникалық сипаттамаларға бір қабат биіктігі бойынша 3 мм-ден аспайтын тік ауытқу, құбыр қысқыштарының аралығы 2 м-ден аспайтын және қабаттасу ұзындығы кемінде 30 мм кіреді. Қабылдау орнатудан кейін судың ағып кетпеуін тексеруге негізделген.
Салқын климат үшін:Төмен температурадағы сынғыштықты болдырмас үшін ПВХ үстінен түсті боялған болат құбырларды таңдаңыз. Мырыш жабынының салмағы мен жабын түрі жергілікті ауа райы жағдайларына сәйкес келетінін растаңыз.
Шатырдың үлкен аумақтары үшін:Жергілікті жауын-шашынның қарқындылығы мен шатырдың ауданына негізделген қажетті дренаждық сыйымдылықты есептеңіз. Егер стандартты сипаттамалар жеткіліксіз болса, тапсырыс бойынша жасалған үлкен өлшемді құбырларды қарастырыңыз.
Жағалау немесе өндірістік орталар үшін:Қаптама түрі (PE немесе PVDF) және мырыш жабыны салмағы коррозияға төзімділік талаптарына сәйкес келетінін тексеріңіз. Тұзды бүрку сынағы есептері сұрау бойынша қол жетімді.
Орнату кезінде:Тік ауытқу, құбыр қысқышы аралығы және қабаттасу ұзындығы үшін қабылдау критерийлерін орындаңыз. Түйіндерге арналған соқыр тойтармалар немесе болттарды пайдаланыңыз және түпкілікті қабылдау алдында ағып кетудің жоқтығын растау үшін су ағынының сынамасын жүргізіңіз.
1.Өнеркәсіптік болат зауыттары мен логистикалық қоймалар үшін ұйымдастырылған шатырдың дренаждық жүйелері, түрлі-түсті болаттан жасалған сыртқы ағындармен үйлесімді.
2.Стадиондарды, көрме орталықтарын және ірі супермаркеттерді қоса алғанда, кең ауқымды қоғамдық ғимараттарға арналған металл шатыр дренажы.
3.Солтүстік-шығыс және солтүстік-батыс Қытайдағы ПВХ құбырларына балама ретінде қызмет ететін суық аймақтардағы шатырдың дренажы.
4.Теңшелетін стандартты емес үлкен диаметрлі спецификациялары бар үлкен аумақтағы шатырлар мен жоғары дренаждық сыйымдылықты қажет ететін жобалар.
Түспен қапталған болат құбырлар ПВХ-мен салыстырғанда төмен температурадағы сынғыштық пен крекингке азырақ бейім. Олар сондай-ақ болат конструкцияларымен жақсы үйлестіруді және ұзақ қызмет ету мерзімін ұсынады. ПВХ жеңілірек және арзанырақ болуы мүмкін, бірақ болат құбырлар экстремалды климатта үлкен төзімділікті қамтамасыз етеді.
Стандартты емес өлшемдерді қолмен иілу және механикалық тігу әдістері арқылы тапсырыс бойынша жасауға болады. Мысалы, үлкен логистикалық парктер үшін 245 × 200 мм сияқты өте үлкен су құбырлары шығарылды. Дренажды есептеу үшін біздің техникалық топқа хабарласыңыз, біз сәйкес өлшемді ұсына аламыз.
Негізгі бақылау нүктелеріне бір қабат биіктігі бойынша 3 мм-ден аспайтын тік ауытқу, құбырдың қысқыштары 2 м-ден аспайтын арақашықтық және кемінде 30 мм қабаттасу ұзындығы жатады. Орнатқаннан кейін ағып кетудің немесе кері еңістің жоқтығын растау үшін су ағынының сынағы жүргізілуі керек.
Иә. Ғимараттың сыртқы қабырғаларына, болат жабындарына және қабырға жабындарына сәйкес келетін түстерді RAL стандартының түстер кестесінен таңдауға болады. Бұл дренаж жүйесін ғимараттың жалпы дизайнымен көрнекі түрде біріктіруге көмектеседі.
Құбырдың өлшемін, қабырғасының қалыңдығын, ұзындығын, түсін (бар болса, RAL коды), санын және машинада жасалған немесе тапсырыс бойынша жасалған өнімдерге артықшылық берілетінін көрсетіңіз. Сондай-ақ жобаның орналасқан жерін және жағалаудағы экспозиция немесе қатты суық сияқты кез келген ерекше қоршаған орта жағдайларын көрсетіңіз.
Tianjin SENBO Building Materials Technology Co., Ltd. - түсті жабындысы бар болат құбырларды, түрлі-түсті жабынды алюминий құбырларын, FRP күндізгі жарықтандыру панельдерін және басқа металл конверт өнімдерін өндіруші. Біздің өндірістік базамыз Цзинхай экономикалық даму аймағында, Тяньцзинь, Қытайда орналасқан, автоматтандырылған өндірістік желілермен және төрт сатылы сапаны тексеру процесімен жабдықталған. Біздің зауыт, сертификаттар, сынақ мүмкіндіктері және жоба анықтамалары туралы қосымша ақпарат алу үшін біздің сайтқа кіріңіз.Біз туралыбет немесеинженерлік топқа хабарласыңыз.
