Қолдан жасалған таза бөлме панельдері

Қолмен жасалған таза бөлме панельдері, сонымен қатар қолмен жасалған композиттік панельдер ретінде белгілі, үздіксіз өндірістік желіні өңдеуден гөрі ішкі жақтауды қолмен құрастыру арқылы жасалған қоршау материалдары.SENBO құрылыс материалдарыбұл панельдерді жоғары өлшемдік дәлдікті, беттің тегістігін және түйіспелердің тығыз жабылуын талап ететін таза бөлме жобалары үшін жеткізеді.

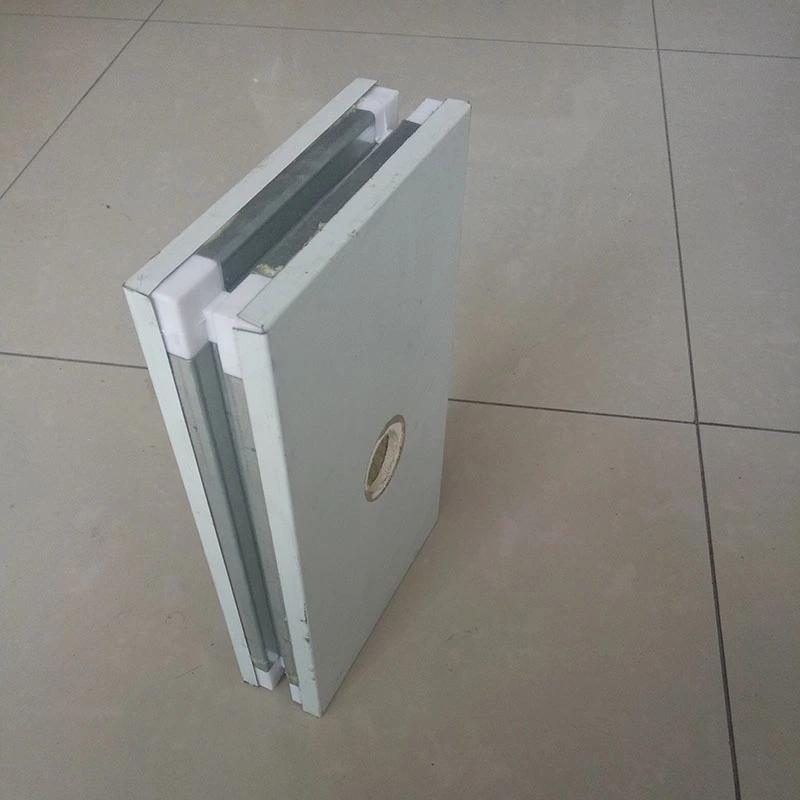

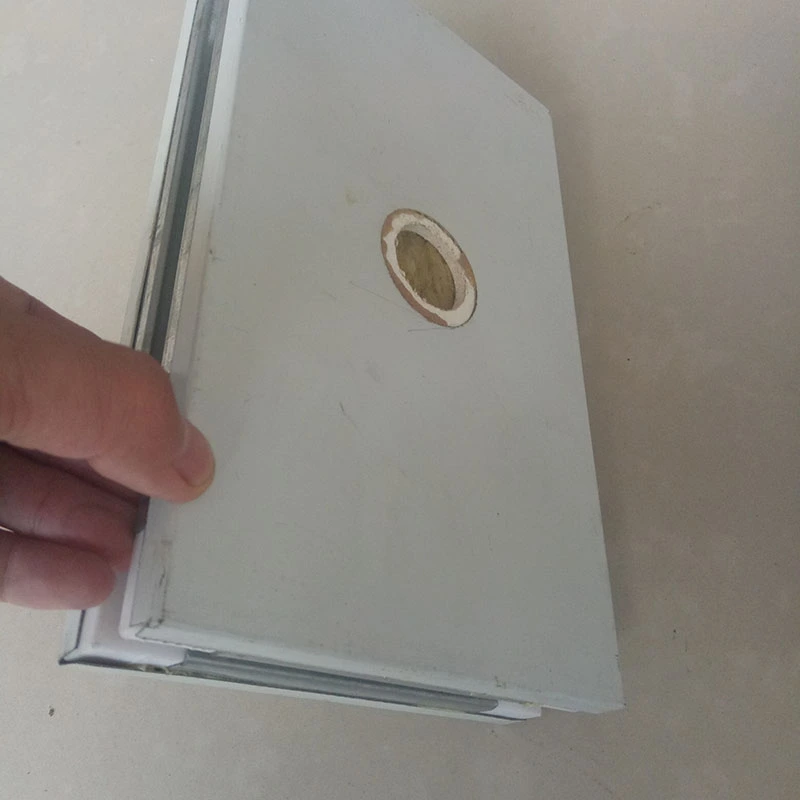

Панельдерде екі жағында таза бөлмеге арналған түрлі-түсті боялған болат қаптамалары (қалыңдығы 0,4–0,8 мм, тот баспайтын болат сұраныс бойынша қолжетімді) және функционалды негізгі материалы бар композициялық сэндвич құрылымы бар. Периметрі мырышталған болаттан жасалған жолақ жақтаумен тығыздалған. Машинада жасалған панельдерден негізгі айырмашылығы - қолмен құрастыру процесі, ол жақтауды туралауды және түйістерді орнатуды қатаң бақылауға мүмкіндік береді. Бұл панельдерді әсіресе қатаң герметикалық және эстетикалық талаптары бар орталар үшін қолайлы етеді.

Қолжетімді негізгі материалдар

Бірнеше негізгі опциялар қол жетімді, олардың әрқайсысы әртүрлі өрт деңгейіне, күшіне және бюджет талаптарына сай таңдалады.

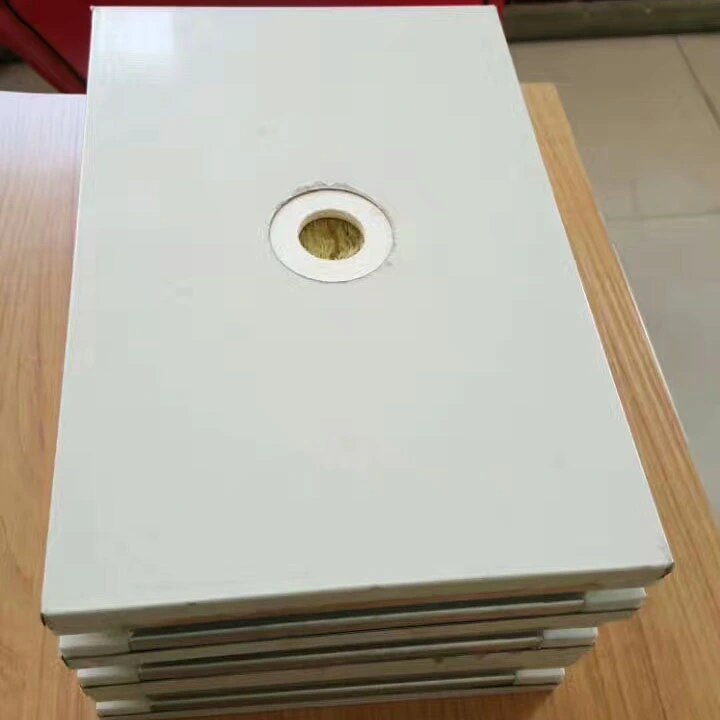

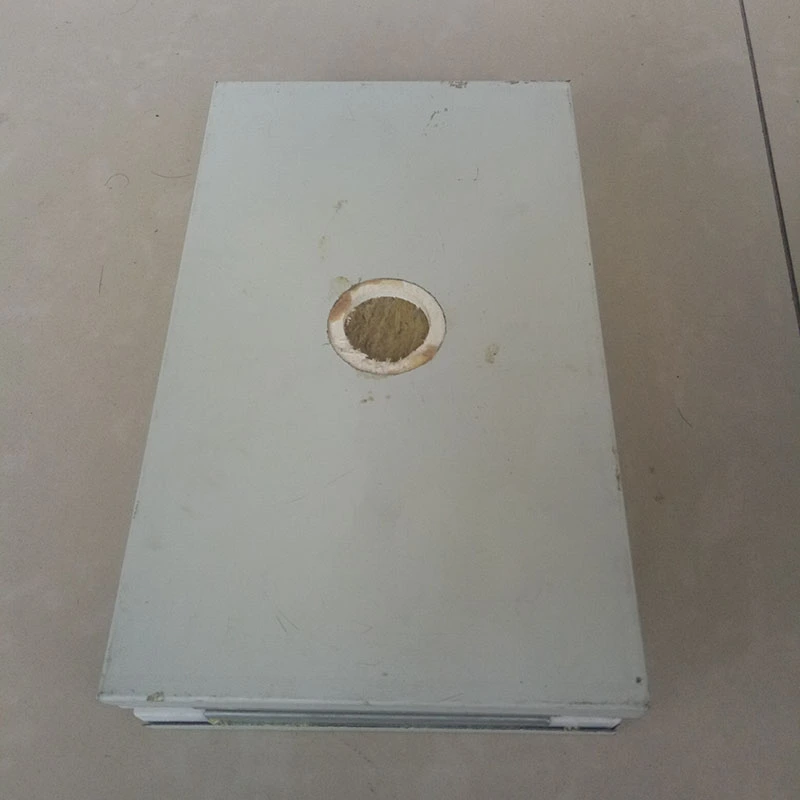

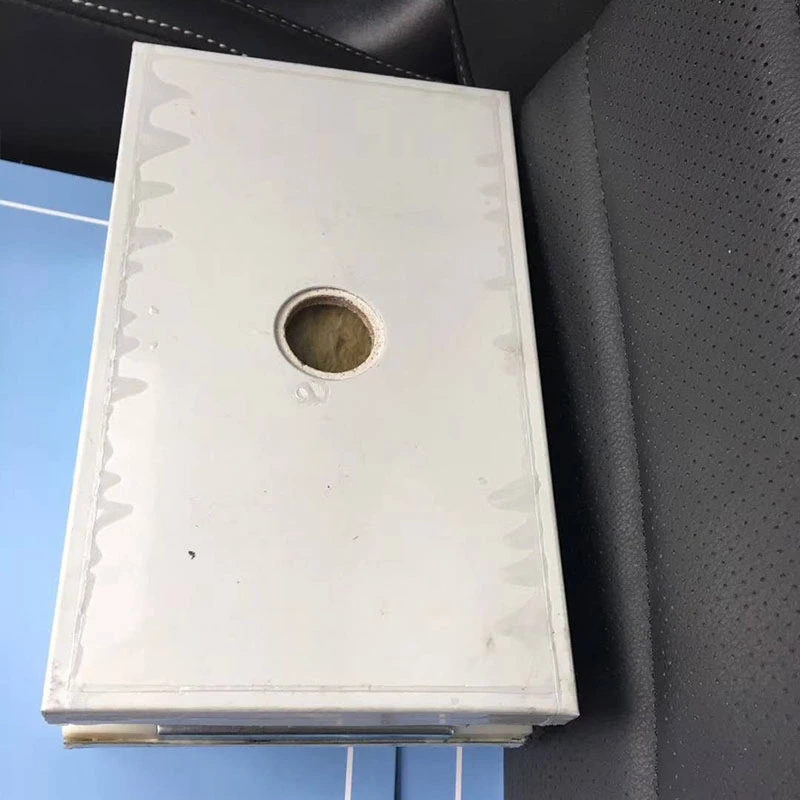

Тас жүн / шыны-магний (МГО) тас жүн композиттік өзегі:Бір немесе екі жағы шыны-магнийлі арматураланған тақталармен ламинатталған гидрофобты тас жүнді (тығыздығы 100–140 кг/м³, жылу өткізгіштігі ≤0,043 Вт/(м·К), гидрофобтылығы ≥98%) пайдаланады. Екі жақты MGO конфигурациясы ең жоғары отқа төзімділікті ұсынады.

Магний оксисульфаты (МОС) өзегі:А1 сыныбының өртке төзімділігі, суды сіңіру ≤0,8% және 1200°C жоғары температураға төзімділігі бар. Ол отқа төзімділік пен ылғалға төзімділікті жеңіл профильмен біріктіреді.

Кремний-тас (түрлендірілген тас жүн) өзегі:Тығыздығы шамамен 80 кг/м³, жану дәрежесі А класы және отқа төзімділігі 1000°C-тан жоғары.

Қағаз немесе алюминий ұяшық өзегі:Жеңіл және жоғары беріктік, өз салмағы бойынша шектеулері бар немесе бетінің тегістігіне қойылатын талаптарды талап ететін қолданбаларға жарамды.

Өлшемдері және қосылу әдістері

Панель қалыңдығы опцияларына 50 мм, 75 мм және 100 мм кіреді, теңшеу 30 мм-ден 200 мм-ге дейін қол жетімді. Стандартты ені 980 мм және 1180 мм, ал стандартты емес ені сұраныс бойынша шығарылуы мүмкін. Қабырғалық панельдердің ұзындығы 6000 мм-ге дейін жетеді, ал төбелік панельдердің ұзындығы 3000 мм-ге дейін шектеледі.

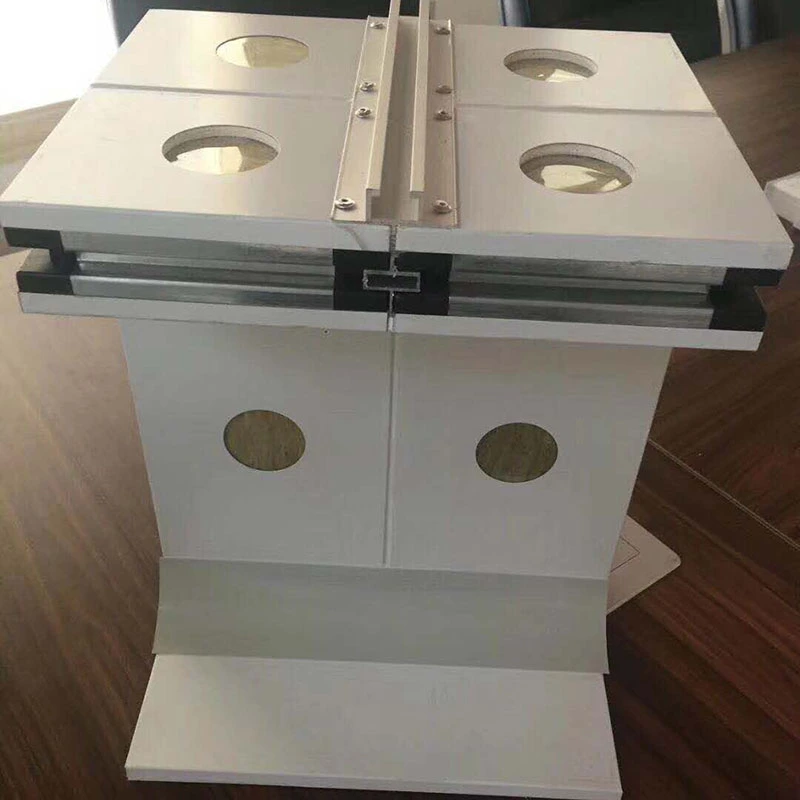

Қосылу әдістеріне H-профильді, тіл және ойық, өзара құлыптау және «үш-әйел-бір-ер» бірлескен конфигурациялары жатады. Таңдау орнату ретіне, тығыздау талаптарына және болашақта бөлшектеу күтілетініне байланысты.

Өнім GB/T 23932-2009 (ғимараттарға арналған металл беті бар жылу оқшаулағыш сэндвич-панельдер) және JC/T 2761-2023 (тазарту функциялары бар сәндік панельдерді тазалау өнімділігіне қойылатын техникалық талаптар) сәйкес келеді.

Жоба тәжірибесі және өрт өнімділігі

Өрт қауіпсіздігі таза бөлме инженериясының негізгі мәселесі болып табылады. Негізгі материалға байланысты жану өнімділігі рейтингі А немесе А1 сыныбына жетуі мүмкін. Өртке төзімділік шегі конфигурацияға байланысты өзгереді: бір MGO қабаты бар 50 мм панельдер және тас жүн кем дегенде 1 сағатқа жетеді; Қос MGO қабаттары бар 50 мм панельдер кем дегенде 2 сағатқа жетеді; және қос MGO қабаттары бар 100 мм панельдер кем дегенде 4 сағатқа жетеді. Магний оксисульфаты панельдері улы түтін шығармай, 1200°С-тан асатын жоғары температураға төтеп береді.

Yantai New Era Health Industry New Park жобасы үшін (жалпы инвестициясы 2 миллиард юань, 278 300 м² құрайды) денсаулыққа арналған қоспаларды өндіру цехы, күнделікті химиялық өндіріс цехы және R&D/сынау орталығы үшін қос MGO тас жүнінен жасалған қолдан жасалған панельдер таңдалды. Жалпы қолдану аумағы шамамен 26 000 м² құрады. Жобада 0,8 мм мырышталған болаттан жасалған садақ тәрізді жақтау және арнайы бұрыштық жүйелер қолданылды. Жобалық құжаттар мен фотосуреттер сұраныс бойынша қол жетімді.

Құрылымдық және механикалық өнімділік

Композиттік MGO арматура қабаты және мырышталған болаттан жасалған периметрлі жақтау бұл панельдерге машинада жасалған панельдерге қарағанда жоғары иілу қабілеті мен соққыға төзімділігін береді. Сынақ L₀/250 ауытқу кезінде өлшенген қабырға панельдері үшін кемінде 0,5 кН/м² және төбелік панельдер үшін 1,2 кН/м² иілу қабілетін көрсетеді.

Бетінің тегістігі 0,5 мм немесе одан жақсырақ деңгейде сақталады, бұл таза бөлме инженериясының қатаң әрлеу талаптарын қолдайды және ұзақ мерзімді пайдалану кезінде панельдердің тегіс болып қалуына көмектеседі.

Ылғал, көгеру және жылу өнімділігі

Тығыз металл қаптамасы және гидрофобты тас жүнді өзегі (су өткізбейтіндігі ≥98%) панельдерді ылғалдылығы жоғары таза бөлмелерде ылғалды сіңіруден және зеңнің пайда болуынан сақтайды. Магний оксисульфатының өзегі 0,8% немесе одан аз суды сіңіру жылдамдығына ие және сегіз сағат суға батырылғаннан кейін деформацияны көрсетпейді. MGO композиттік қабаты ылғалға төзімділікті арттырады және табиғи микробқа қарсы қасиеттерге ие.

Тас жүнінің өзегінің жылу өткізгіштігі нақты өзек түріне байланысты 0,035-тен 0,043 Вт/(м·К) ауытқиды. Гидрофобты өңдеу тұрақты температура мен ылғалдылық жағдайында тұрақты оқшаулау өнімділігін сақтауға көмектеседі, HVAC энергиясын тұтынуды азайтады.

Демонтаждау және болашақ бейімделу

Қолмен құрастырылған құрылым жеке панельдерді зақымдамай алып тастауға және қайта орнатуға мүмкіндік береді. Бұл бастапқы құрылыстан кейін жабдықтың орнын ауыстыру, процестерді реттеу немесе кеңістікті қайта конфигурациялау қажет болғанда пайдалы. Панельдерді қисық бұрыштармен, кірістірілген құбырлармен, алдын ала кесілген саңылаулармен және біріктірілген терезелермен теңшеуге болады, бұл жердегі қайталама өңдеуді азайтады және таза бөлме жүйесінің жалпы көрінісін сақтауға көмектеседі.

Техникалық сипаттамалар

Келесі параметрлер стандартты өндіріске және тиісті сынақ стандарттарына негізделген. Сынақ есептері сұраныс бойынша қол жетімді.

Өтінім бойынша таңдауды қарастыру

Фармацевтикалық GMP цехтары мен вакциналарды өндіру желілері үшін:100 мм қалыңдығы бар Double-MGO тас жүн панельдері жиі 4 сағаттық рейтинг қажет өрт аймақтары үшін белгіленеді. Негізгі материал мен қаптаманың жобаның тазалау және дезинфекциялық үйлесімділік талаптарына сәйкес келетінін растаңыз.

Электроника және жартылай өткізгішті тазалау бөлмелері үшін:Алюминий бал ұясы сияқты жеңіл өзектерді өз салмағы маңызды болған жағдайда қарастыруға болады. Панельдің тегістігі ламинарлы ауа ағынының біркелкілігіне қойылатын талаптарға сәйкес келетінін тексеріңіз.

Ылғалдылығы жоғары тамақ өңдеу аймақтары үшін:MOS өзектері төмен суды сіңіру және табиғи микробқа қарсы қасиеттерді ұсынады. Жиі жуылатын жерлерде тот баспайтын болаттан жасалған қаптамалармен біріктіріңіз.

Қайта конфигурациялануы мүмкін кеңістіктер үшін:H-профиль немесе біріктіру қосылыстары сияқты бөлшектелуді қолдайтын қосылым әдісін таңдаңыз. Бұл болашақ жөндеу шығындарын азайтады және орналасуды өзгерту кезінде тоқтау уақытын азайтады.

Типтік қолданбалар

1.Биофармацевтикалық GMP шеберханаларына, вакциналарды өндіру желілеріне және биологиялық зертханаларға арналған өрт қауіпсіздігі жоғары таза бөлме қоршаулары.

2.Аурухананың операциялық бөлмелері, ICU палаталары және фармацевтикалық ғылыми-зерттеу зертханалары.

3.Электроника мен жартылай өткізгіштерге, чип шығаратын зауыттарға және дәлме-дәл аспаптар шеберханаларына арналған таза бөлмелер.

4.Тамақ өнімдерін өңдеуге арналған таза бөлмелерге, сүт өнімдерін өндіруге және орталық асүйлерге арналған қоршаулар.

5.Жаңа энергия литий батареяларын өндіруге және фотоэлектрлік модульдерді өндіруге арналған таза бөлмелер.

Жиі қойылатын сұрақтар

1. Қолмен жасалған панельдердің машинада жасалған таза бөлме панельдерінен басты артықшылығы неде?

Қолмен жасалған панельдер ішкі жақтаудың туралануын және түйіспелердің сәйкестігін қатаң бақылауды ұсынады, бұл беттің тегістігін және жалпы қаттылығын арттырады. They are often specified for high-end cleanrooms where airtightness and load-bearing capacity are critical. Machine-made panels are more economical and may be sufficient for standard applications.

2. 4 сағаттық отқа төзімді қабырға үшін қандай негізгі материалды таңдауым керек?

4 сағаттық өртке төзімділік үшін екі жақты магний оксиді тақталары мен тас жүнді өзегі бар қалыңдығы 100 мм панель ұсынылған конфигурация болып табылады. Бұл 4 сағаттық шектеуге дейін сыналған. Жобаның өрт қауіпсіздігі инженерімен көрсетілген жинақтың жергілікті код талаптарына сәйкес келетінін растаңыз.

3. Қолдан жасалған панельдерді бөлшектеп, қайта пайдалануға бола ма?

Иә. Бөлінетін дизайн жеке панельдерді зақымдамай алып тастауға және қайта орнатуға мүмкіндік береді. Бұл әсіресе жабдықтың орналасуы өзгеретін немесе болашақта кеңейту жоспарланған таза бөлмелерде пайдалы. Қосылу әдісін таңдау бөлшектеудің қарапайымдылығына әсер етеді.

4. Ылғалға төзімділігі бойынша MOS өзектері тас жүнді өзектермен қалай салыстырылады?

Екі ядро ​​да ылғалға төзімді. MOS cores have a water absorption rate of 0.8% or less and do not deform after prolonged immersion. Rock wool cores rely on hydrophobic treatment to achieve a water repellency rate of at least 98%. For extremely wet environments, MOS may be the better choice; for most cleanroom applications, either core performs well when properly sealed.

5. Қолмен жасалған панельдер үшін қандай теңшеу опциялары бар?

Customization includes non-standard thicknesses (30–200 mm), special widths, curved corners, embedded conduits, pre-cut openings, and integrated windows. Бұл опциялар жердегі қайталама өңдеуді азайтуға және таза бөлменің көрнекі үйлесімділігін сақтауға көмектеседі. Арнайы тапсырыстар ең аз мөлшерге және ұзартылған жеткізу уақытына байланысты.
