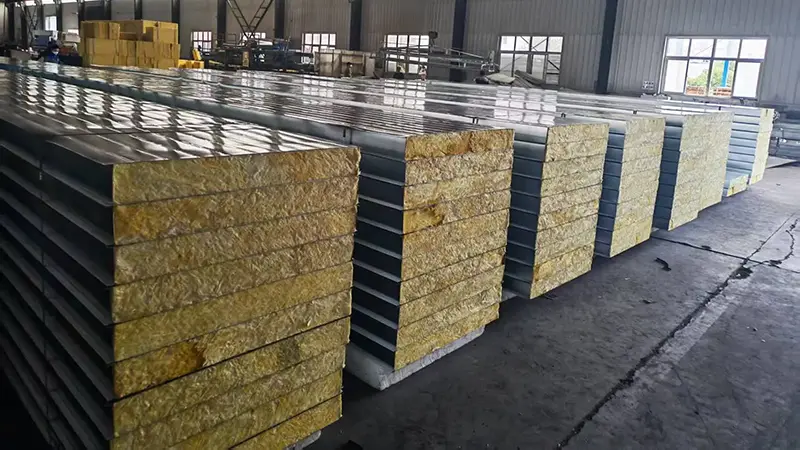

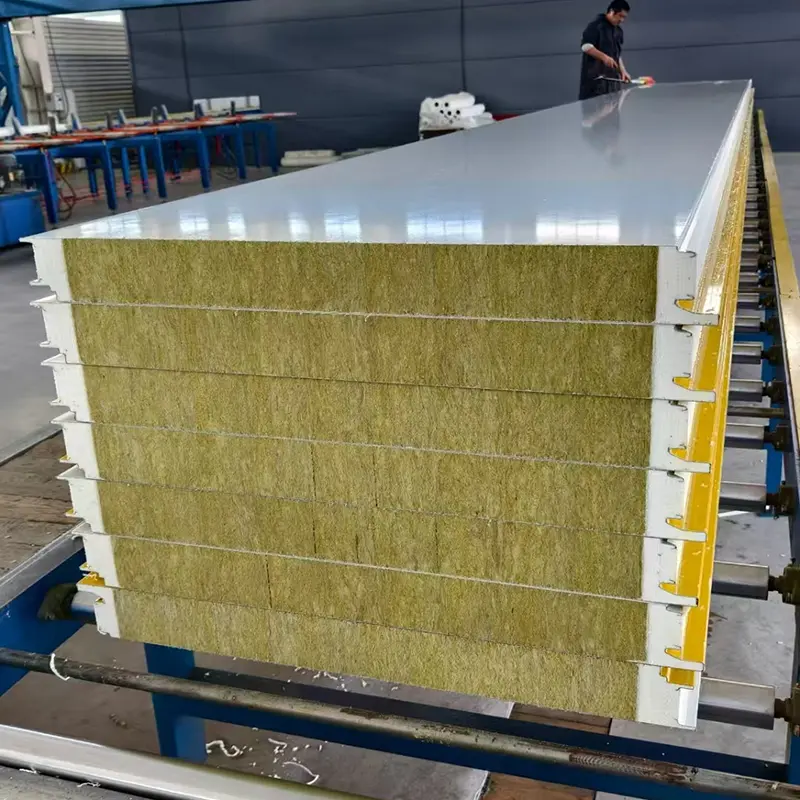

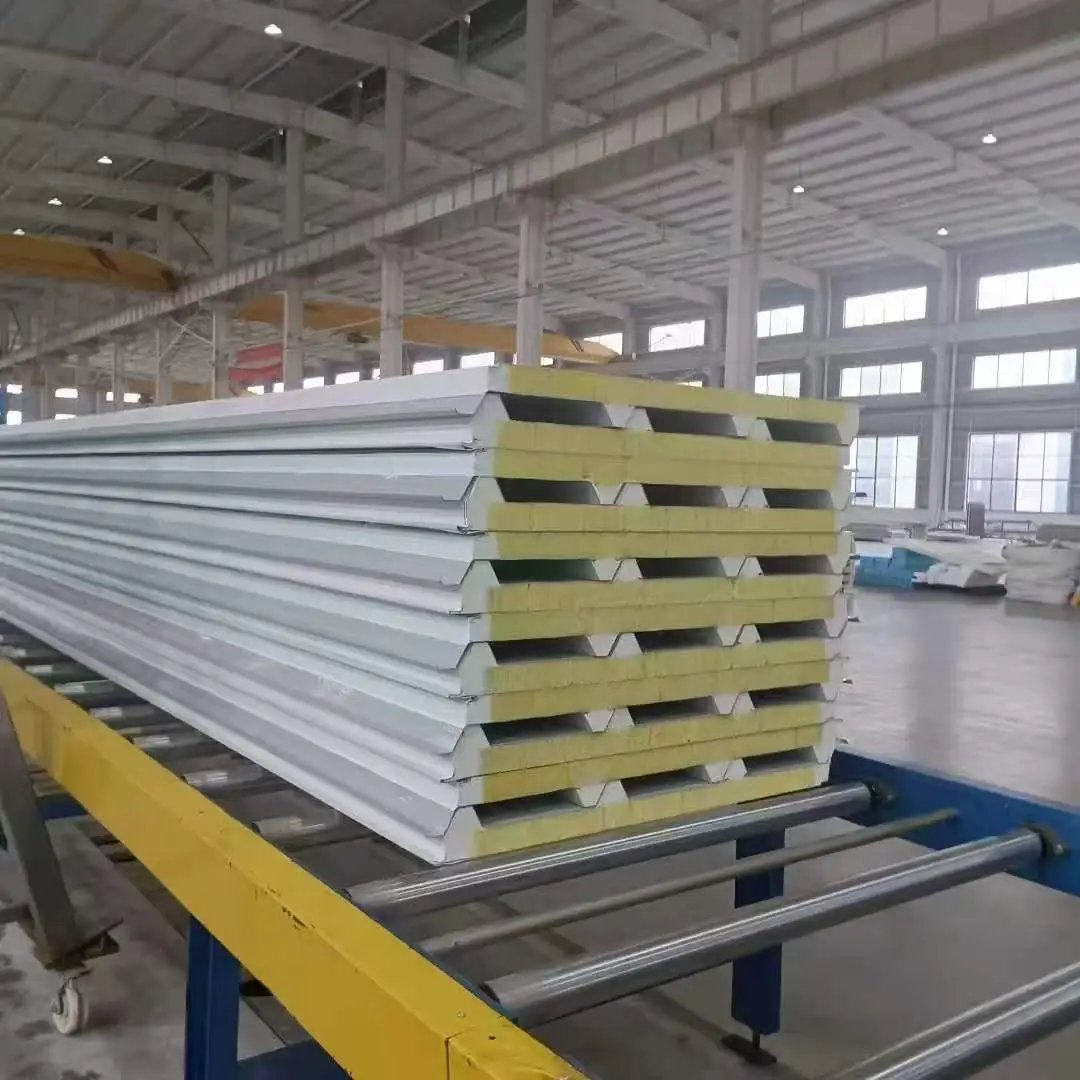

Шатырдың рок жүнінен жасалған сэндвич панельдері, сонымен қатар металдан жасалған композиттік панельдер деп те аталады, жеңіл негізгі материалға жабыстырылған екі жұқа металл қаптамадан тұрады. Қаптау парақтарының қалыңдығы әдетте 0,4 мм-ден 0,8 мм-ге дейін болады және мырышталған болат, түрлі-түсті болат, Al-Zn жабыны бар болат немесе алюминий қорытпасы болуы мүмкін. Негізгі материал өрт қауіпсіздігі, жылу оқшаулау және бюджет талаптары негізінде таңдалады. Жалпы негізгі опциялар - тас жүн, қатты полиуретан (PU) және полистирол (EPS). Беткейлер мен өзек желіммен біріктіріліп, кернеулі тері құрылымын құрайды. Металл қаптамалар созу және қысу күштерін көтереді, ал өзек ығысу кернеуін береді және қаптамаларды бөлек ұстайды, бұл панель салмағына қатысты жоғары иілу қаттылығын береді.
Шатырлы жүннен жасалған сэндвич панельдері әдетте қалыңдығы 50 мм-ден 200 мм-ге дейін, тиімді ені 900 мм-ден 1000 мм-ге дейін болады. ПУ сэндвич-панельдерінің қалыңдығы 30 мм-ден 100 мм-ге дейін, тиімді ені 1000 мм. EPS сэндвич панельдері қалыңдығы 50 мм-ден 250 мм-ге дейін, тиімді ені 1150 мм немесе 1200 мм болады. Панель ұзындығы әдетте 12 000 мм-ге дейін және жоба талаптарына сәйкес таңдамалы ұзындықтар жасалуы мүмкін.
| Өнімділік көрсеткіші | Полиуретанды (PU) өзегі | Тас жүн өзегі | Полистирол (EPS) өзегі | Стандартты сілтеме |
|---|---|---|---|---|
| Өзек тығыздығы | ≥30 кг/м³ | ≥100 кг/м³ | ≥18 кг/м³ | JC/T 868 / 869 / 689 |
| Жылу өткізгіштік | ≤0,027 Вт/(м·К) | ≤0,045 Вт/(м·К) | ≤0,041 Вт/(м·К) | Қоршаған орта температурасында өлшенеді |
| Байланыс күші | ≥0,09 МПа | >0,06 МПа | >0.1 MPa | Беткей мен өзек арасында |
| Жану өнімділігі | B1 сыныбы | А класы (жанбайтын) | В2 сыныбы | ГБ 8624 |
| Отқа төзімділік рейтингі | Белгіленген жоқ | Қалыңдығы ≥80 мм үшін ≥60 мин | Белгіленген жоқ | Өрт сынақтарымен расталған |
| Иілу жүктемесі | L₀/200 кезінде ≥0,5 кН/м | L₀/250 кезінде ≥0,5 кН/м | L₀/250 кезінде ≥0,5 кН/м | Ауысу шегі |
| Ортақ қалыңдық | 30–100 мм | 50–200 мм | 50–250 мм | Реттелетін |
| Тиімді ені | 1000 мм | 900–1000 мм | 1150–1200 мм | Стандартты ені |
Панель I-сәулесі сияқты әрекет етеді. Металл қаптамалар созылу және қысу кернеулерін тасымалдайтын фланецтер ретінде әрекет етеді. Өзек ығысу күштерін тасымалдай отырып, тордың рөлін атқарады. Өзек қалыңдығын ұлғайту маңызды салмақ қоспай-ақ иілу қаттылығын арттырады, себебі өзек тығыздығы төмен. Барлық үш өзек түрі көрсетілген ауытқу шегінде 0,5 кН/м ең аз иілу жүктемесін қанағаттандыру үшін қажет. Тас жүн және EPS панельдері L₀/250 деңгейінде, ал PU панельдері L₀/200 деңгейінде сыналады.
Байланыстың беріктігіне қойылатын талаптар өзек түріне байланысты өзгереді. EPS панельдері 0,1 МПа-дан жоғары, PU панельдері кемінде 0,09 МПа, ал тас жүннен жасалған панельдер 0,06 МПа жоғары байланыс күшін қажет етеді. Пиллингті сынау кезінде қаптамада қалған негізгі материал біркелкі бөлініп, жабыстырылған аумақтың кем дегенде 85% жабуы керек. Бұл талап қаптамалар мен өзек біртұтас бірлік ретінде жұмысын жалғастыратынын растауға көмектеседі.
Өрт мінез-құлқы негізінен өзегімен анықталады. Rock wool cores are non-combustible and provide a fire resistance rating of at least 60 minutes when thickness is 80 mm or more. PU cores can reach Class B1 flame-retardant rating. EPS cores are rated Class B2 and are limited to areas with low fire safety requirements. Жобаның өрт кодтары негізгі таңдауды басшылыққа алуы керек.
PU өзектері 0,027 Вт/(м·К) немесе одан төмен температурада ең төменгі жылу өткізгіштігін, одан кейін 0,041 Вт/(м·К) EPS және 0,045 Вт/(м·К) тас жүнін ұсынады. Таңдау оқшаулау мақсаттарын, өрт деңгейін және бюджетті теңестіруі керек. Оқшаулаудың берілген талабы үшін PU панельдері EPS немесе тас жүнді панельдерге қарағанда жұқа болуы мүмкін.
Тас жүнінен жасалған өзек панельдері жанбайтын конверттік материалдарды қажет ететін ғимараттарға жарамды, мысалы, өрт қаупі жоғары өнеркәсіптік зауыттар, қоғамдық ғимараттар, тазалық бөлмелері және өрт кодекстері А класс материалдарын талап ететін аумақтар. Олар сондай-ақ шулы ортада пайдалы дыбысты жақсы сіңіруді қамтамасыз етеді.
ПУ негізгі панельдері салқындатқыш қоймалар, температура реттелетін қоймалар және энергияны үнемдейтін ғимараттар сияқты шектеулі қалыңдықта максималды жылу оқшаулау қажет жобаларға сәйкес келеді. Олардың B1 өрт рейтингі оларды көптеген қолданбаларда қолайлы етеді, бірақ жергілікті өрт ережелерін растау керек.
EPS негізгі панельдері уақытша құрылымдар, ауыл шаруашылығы ғимараттары және кейбір қоймалар сияқты өрт қауіпсіздігі талаптары төмен ғимараттар үшін үнемді нұсқа болып табылады. Олар төмен бағамен жақсы оқшаулауды қамтамасыз етеді, бірақ олардың B2 рейтингі жұмыс істейтін немесе қауіпті аймақтарда пайдалануды шектейді.
Тас жүні - бұл үшеуінің ішіндегі жалғыз жанбайтын нұсқа және ең жоғары отқа төзімділікті қамтамасыз етеді. PU B1 қол жеткізе алады, ал EPS B2. Қатаң өрт ережелері бар ғимараттар үшін әдетте тас жүні қажет.
Иә, сэндвич-панельдерді қабырғаларға да, шатырларға да қолдануға болады, бірақ шатыр панельдері күшті профильдер, жақсы дренаж дизайны және желдің көтерілуіне жоғары қарсылық сияқты қосымша мүмкіндіктерді қажет етуі мүмкін. Таңдалған панельдің төбе жүктемесі талаптарына сәйкес келетінін өндірушімен растаңыз.
PU бірлік қалыңдығына жақсырақ жылу оқшаулауды және жоғары байланыс беріктігін ұсынады, бірақ қымбатырақ. EPS жеңіл және арзанырақ. Егер оқшаулау мақсаттары қалың EPS панелімен орындалса, бұл неғұрлым үнемді таңдау болуы мүмкін. Жылулық есептеулер шешім қабылдауға бағытталуы керек.
Тиісті стандарттарға металл беті бар полиуретанды сэндвич-панельдер үшін JC/T 868, металл беті бар тас жүннен жасалған сэндвич панельдер үшін JC/T 869 және металл беті бар полистирол сэндвич панельдері үшін JC/T 689 кіреді. Жобаның техникалық сипаттамалары мен қабылдау критерийлері осы құжаттарға сілтеме жасауы керек.
