Полиуретанды сэндвич панельдері

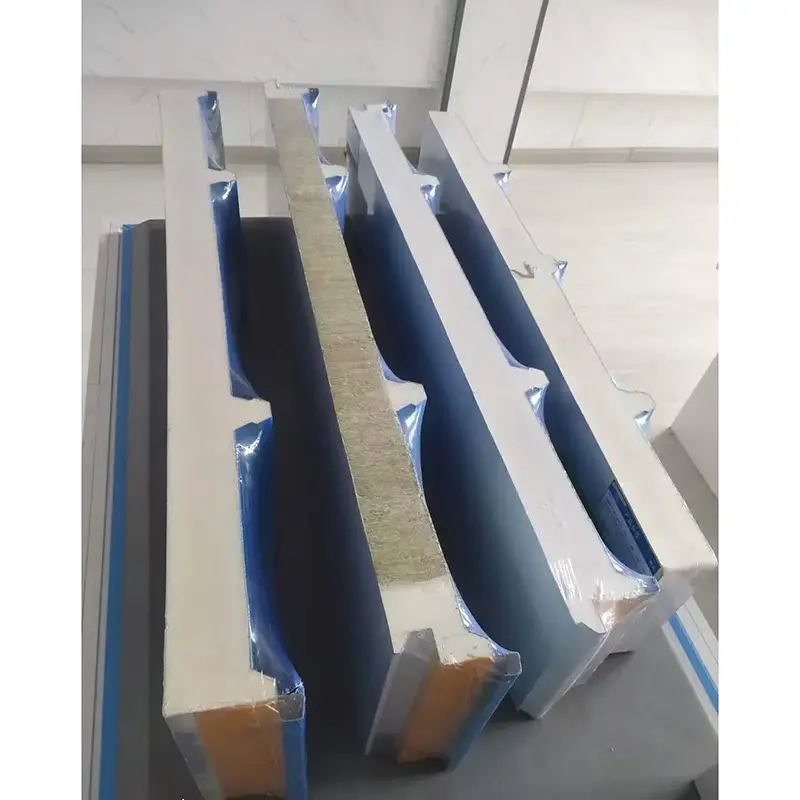

Полиуретанды сэндвич-панельдер үздіксіз процесте өндірілетін композиттік панельдер болып табылады. Панель екі металл қаптаманың арасына жабыстырылған қатты полиуретанды көбік өзегінен тұрады. Қаптау материалдарына түрлі-түсті боялған болат, мырышталған болат, Al-Zn жабыны бар болат немесе тот баспайтын болат жатады. Металл қаңылтырлар шиыршық түрінде жасалғаннан кейін олардың арасына полиуретанды көбіктендіргіш енгізіледі. Жоғары температурада көбік түзу және қатайту өзек пен қаптау арасында берік байланыс жасайды. Өндіріс толығымен компьютермен басқарылатын үздіксіз желілерде жүзеге асырылады, бұл біркелкі ядро ​​тығыздығын және дәйекті адгезияны сақтауға көмектеседі.

Түспен қапталған болат қаптамалардың қалыңдығы әдетте 0,4 мм-ден 0,8 мм-ге дейін болады. Қолжетімді беттік жабындарға полиэстер (PE) және PVDF фтор көміртегі кіреді. Қатты полиуретанды өзегі 30 кг/м³-ден 80 кг/м³-ге дейінгі тығыздыққа және 95%-дан 97%-ға дейінгі жабық ұяшық мазмұнына ие. Ядрода ауа қозғалысын шектейтін және конвективтік жылу беруді азайтатын көптеген тәуелсіз тығыздалған жасушалар бар. Өзекшенің жылу өткізгіштігі 0,017 Вт/(м·К) ден 0,024 Вт/(м·К) аралығында болады. Сол энергияны үнемдейтін талаптарға сәйкес қалыңдығы 20 мм полиуретанды сэндвич-панель қалыңдығы 50 мм полистирол панелімен салыстыруға болатын жылу оқшаулауын қамтамасыз етеді.

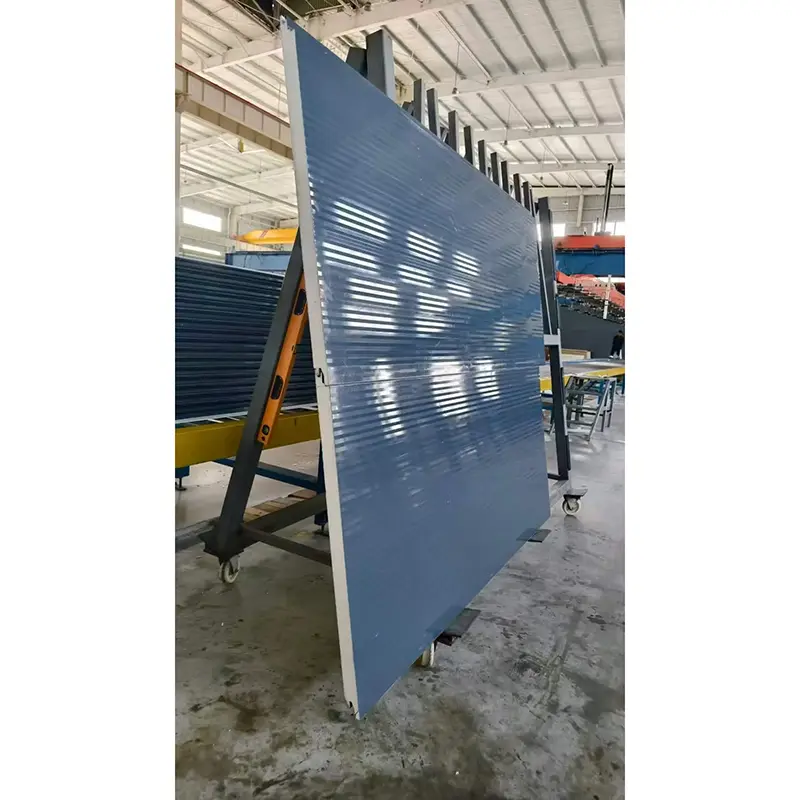

Стандартты тиімді панель ені 1000 мм. Жалпы қалыңдығы 50 мм, 75 мм, 100 мм, 150 мм және 200 мм, теңшеу мүмкіндігі бар. Панельдік профильдер сәулетшілерге әр түрлі қасбет дизайны талаптарына сәйкес келуге мүмкіндік беретін жалпақ, микро қырлы, су толқыны және үшбұрышты үлгілерді қамтиды.

Техникалық сипаттамалар

Өнімділік деректері және тексеру

1. Жылу оқшаулау өнімділігі

Полиуретанды сэндвич панельдері көптеген басқа оқшаулағыш материалдармен салыстырғанда төмен жылу өткізгіштік мәндерін ұсынады. Келесі ұрпақтың төмен өткізгіштігі бар полиуретанды жүйелері 0,017 Вт/(м·К) бастап 0,019 Вт/(м·К) дейінгі жылу өткізгіштік мәндеріне қол жеткізе алады, бұл дәстүрлі полиуретанды құрамдардан шамамен 20% жақсырақ. Берілген ғимарат ауданы мен панель қалыңдығы үшін өткізгіштігі төмен панельдерді пайдалану жылдық қуат тұтынуды шамамен 13,6%-ға азайтуы мүмкін. Синьцзян Ганжишен шығарған полиуретанды сэндвич панельдері өлшенген жылу өткізгіштігін 0,024 Вт/(м·К) көрсетті. Бұл панельдер Корла Гуоксин электр станциясы мен Синьцзян Тяньшань алюминийін қоса алғанда, жүзден астам жобаларда қолданылған.

2. Жалынға төзімділік

Бұл полиуретанды сэндвич панельдердің жану өнімділігі оттегі индексі 30% немесе одан жоғары B1 класының отқа төзімді стандартына сәйкес келеді. Полиуретан - термореактивті материал. Өртке ұшыраған кезде беті көміртекті қабат түзеді және ерімейді немесе жанып тұрған тамшыларды шығармайды, бұл жалынның таралуын кешіктіруге көмектеседі. Шамамен 30 000 м² аумақты қамтитын Shanxi Xinhui Food салқын қоймасы жобасы BASF Elastopir® SBI B1 негізгі материалы бар полиуретанды сэндвич панельдерін пайдаланады. Бұл материал жоғары жалынға төзімділікті қамтамасыз етеді және ауқымды салқындатқыш қоймалар үшін өрт қауіпсіздігі талаптарына жауап береді.

3. Байланыстың беріктігі және иілу өнімділігі

Қаптау парақтары мен полиуретанды өзегі арасындағы байланыс күші 0,09 МПа кем емес. Иілу жүктемесі L₀/200 ауытқу кезінде кемінде 0,5 кН/м². Үздіксіз өндіріс процесі сенімді байланысты қамтамасыз етуге көмектеседі, бұл ұзақ мерзімді пайдалану кезінде қабаттанудың немесе көпіршіктердің пайда болу қаупін азайтады.

4. Суға төзімділік және өлшемдік тұрақтылық

Қатты полиуретанды көбіктің жабық ұяшықтағы мазмұны 95% -дан асады және өздігінен былғарыданатын жерлерде 100% жетуі мүмкін. Бұл судың өте төмен сіңуіне әкеледі және жаңбыр суы мен конденсаттың панельге енуін болдырмауға көмектеседі. Материал температураның ±30°C ауытқуы кезінде 1%-дан төмен ауытқуы бар өлшемдік тұрақтылықты көрсетеді, бұл термиялық кеңею немесе қысқару нәтижесінде пайда болатын крекинг қаупін азайтады. Ол жұмыс температурасы -170°C-тан +100°C-қа дейінгі орталарға жарамды.

5. Суық тізбек жобасының валидациясы

2025 жылы Shanxi Xinhui Food жобасы Қытайда бірінші болып салқындатқыш қоймада жылу өткізгіштігі төмен полиуретанды сэндвич-панельдерді қолданды. Жоба BASF және Master Cold Chain арасындағы ынтымақтастық болды. Ол 22,7 метрлік толық автоматтандырылған биік қойма, жарылыс және стандартты мұздату камералары, өңдеу цехтары сияқты 50-ден астам жеке кеңістіктерді қамтиды. Бір жақты тот баспайтын болат, екі жақты тот баспайтын болат және екі жақты түсті боялған болат сияқты қаптау нұсқалары бар шамамен 30 000 м² панельдер пайдаланылды. Бұл жоба ультра төмен температуралы суық тізбекті орталарда полиуретанды сэндвич панельдердің жылу оқшаулауы мен өртке қарсы көрсеткіштерін практикалық тексеруді қамтамасыз етеді.

Орнату және дайындау туралы ескертпелер

• Өңдеу кезінде металл қаптамаларды тістеп алмау үшін жұмсақ итарқалары бар көтергіш жабдықты пайдаланыңыз.
• Панельдерді жұқа тісті арамен немесе арнайы панельді кесу құралымен кесіңіз және көбік қалдықтарын кетіру үшін кесілген жиектерді тазалаңыз.
• Ауа мен су өткізбейтіндігін сақтау үшін панельдердің қосылыстарын үйлесімді тығыздағышпен немесе тығыздағыштармен жабыңыз.
• Панельдерді үй ішінде немесе қақпақтың астында жерден биікте сақтаңыз және орнату алдында оларды құрғақ күйде ұстаңыз.
• Тоңазытқышта сақтау қолданбалары үшін жылу көпірі мен ылғалдың түсуін болдырмау үшін барлық буындар мен өтпелі жерлер тығыздалғанына көз жеткізіңіз.

Жиі қойылатын сұрақтар

Полиуретанды сэндвич-панельдердегі PU және PIR өзектерінің айырмашылығы неде?

PU (полиуретан) және PIR (полиизоцианурат) екеуі де қатты көбік өзектері болып табылады. PIR стандартты PU-мен салыстырғанда жақсартылған өрт өнімділігін және жоғары температураға төзімділігін қамтамасыз ететін өзгертілген химиялық құрылымға ие. Өрт қауіпсіздігінің қатаң талаптары бар қолданбалар үшін PIR өзектері жиі ұсынылады.

Полиуретанды сэндвич-панельдерді көп қабатты үйлердің сыртқы қабырғалары үшін қолдануға болады ма?

B1 өрт дәрежесі бар полиуретанды сэндвич панельдері көптеген құрылыс түрлерінде қолданылуы мүмкін, бірақ алдымен жергілікті құрылыс нормалары мен өртке қарсы ережелерді тексеру керек. Өрт қауіпсіздігінің арнайы талаптары бар көп қабатты ғимараттар немесе аумақтар үшін жобаға сәйкес бағалау қажет.

Суық қойма жобасы үшін дұрыс панель қалыңдығын қалай таңдауға болады?

Панельдің қалыңдығы қажетті ішкі температураға, қоршаған орта жағдайларына және қуат тиімділігінің мақсаттарына байланысты. Арнайы жоба үшін жылулық есептеу жүргізілуі керек. Тоңазытқышта сақтауға арналған жалпы қалыңдығы 100 мм-ден 200 мм-ге дейін.

Полиуретанды сэндвич панельдерге қандай техникалық қызмет көрсету қажет?

Үнемі визуалды тексеру бетінің зақымдалуын, буын тығыздағыштың бұзылуын немесе бекіткіштің коррозиясын тексеру ұсынылады. Тот басудың алдын алу үшін қапталған болат қаптамалардағы аздаған сызаттар үйлесімді бояумен өңделуі керек. Су жиналып қалмас үшін дренаж жолдарын таза ұстаңыз.

Сапаны қамтамасыз ету және инспекция

Келетін шикізат әрбір партия бойынша тексеріледі, оның ішінде металл қаптамасының қалыңдығы, жабын түрі және полиуретанды шикізат сапасы. Өндіріс кезінде өзек тығыздығы, панель қалыңдығы және байланыс беріктігі бақыланады. Дайын панельдер жөнелту алдында өлшемдік дәлдікке, бетінің сапасы мен қаптамасына тексеріледі. GB/T 23932-2009 сәйкес зауыттық тексеру есептері бар және жоба сұрауы бойынша үшінші тарап типті сынақ есептері ұсынылуы мүмкін.

Қоршаған орта және тұрақтылық мәселелері

Кейбір полиуретанды сэндвич-панельдер биомассаға теңестірілген шикізатпен қол жетімді. Мысалы, BASF және Master ISCC PLUS сертификатын алған Biomass Balance (BMB) полиуретанды сэндвич панельдерінде бірлесіп жұмыс істеді. Бұл тәсіл бірдей өнім өнімділігін сақтай отырып, панельдерді өндіру процесінің көміртегі ізін азайтуға көмектеседі. Сондай-ақ, панельдерді қаптау және негізгі материалдың комбинациясына байланысты қызмет ету мерзімінің соңында бөлшектеуге және қайта өңдеуге арналған.
