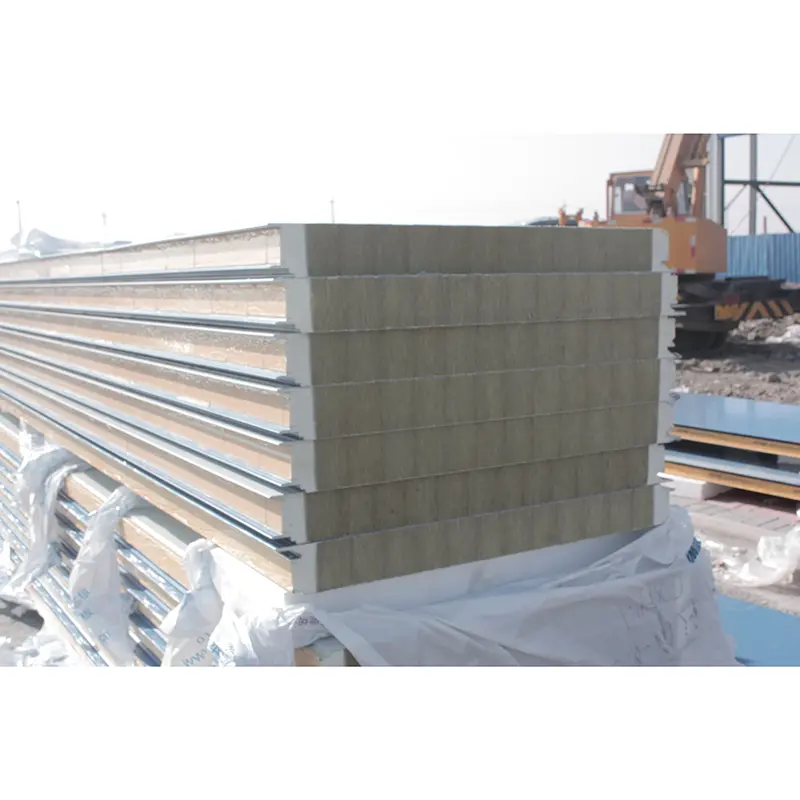

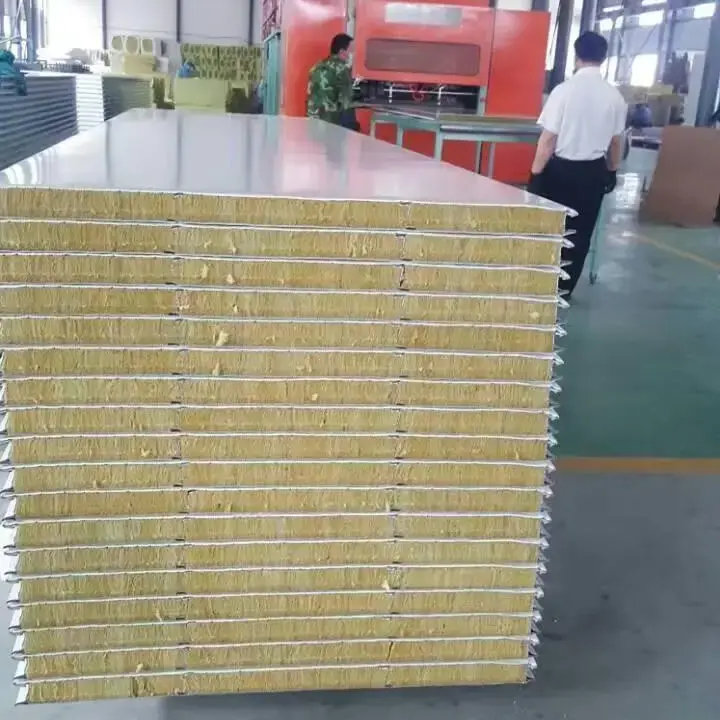

Тас жүнінен жасалған сэндвич-панельдер - бұл металл қаптамалардан және тас жүннен жасалған өзектен тұратын композиттік панельдер. Өзек базальт және доломит сияқты табиғи кендерден өндіріледі, олар жоғары температурада балқытылады, төрт орамды орталықтан тепкіш процесс арқылы талшықтарға айналады, байланыстырғыш заттармен және суды репелленттермен өңделеді, содан кейін жолақшалар түрінде өңделеді. Ламинация алдында талшықты бағдарлау панель бетіне перпендикуляр болатындай етіп, өзек жолақтары кесіліп, 90 градусқа бұрылады. Бұл қысу күші мен иілу қаттылығын жақсартады.
Қаптау материалдарына қалыңдығы 0,4 мм-ден 0,8 мм-ге дейінгі түрлі-түсті боялған болат, мырышталған болат немесе Al-Zn легирленген болат жатады. Қолжетімді беттік жабындар: полиэстер (PE), силиконмен модификацияланған полиэстер (SMP), төзімділігі жоғары полиэфир (HDP) немесе PVDF фторкөміртегі. Тас жүнінің өзегі тығыздығы 100 кг/м³-ден 150 кг/м³-ге дейін ауытқиды, стандартты нұсқа ретінде 120 кг/м³. Кіріктірілген панельді қалыптастыру үшін өзек жоғары беріктігі бар желіммен металл қаптамаларға жабыстырылады.

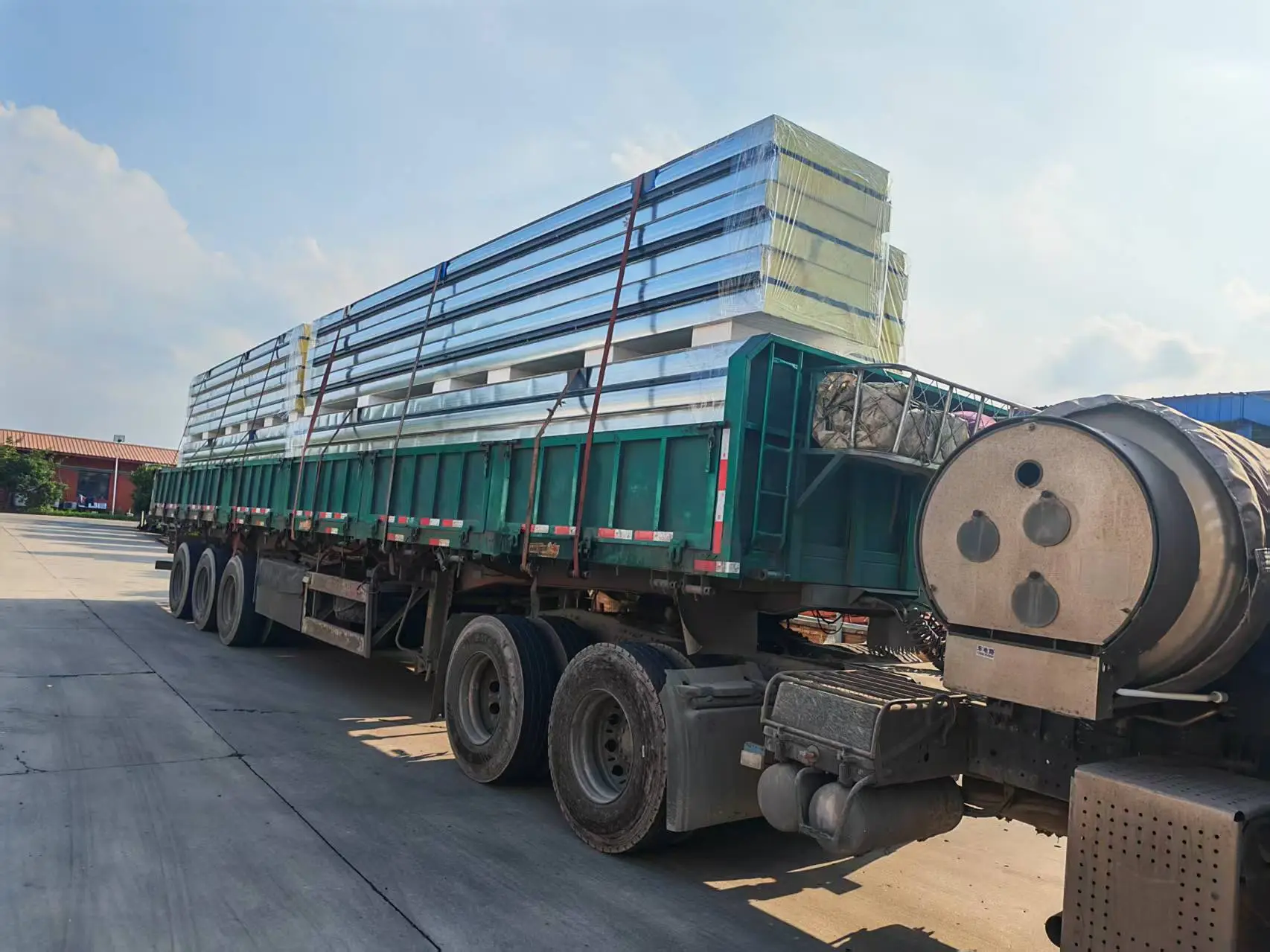

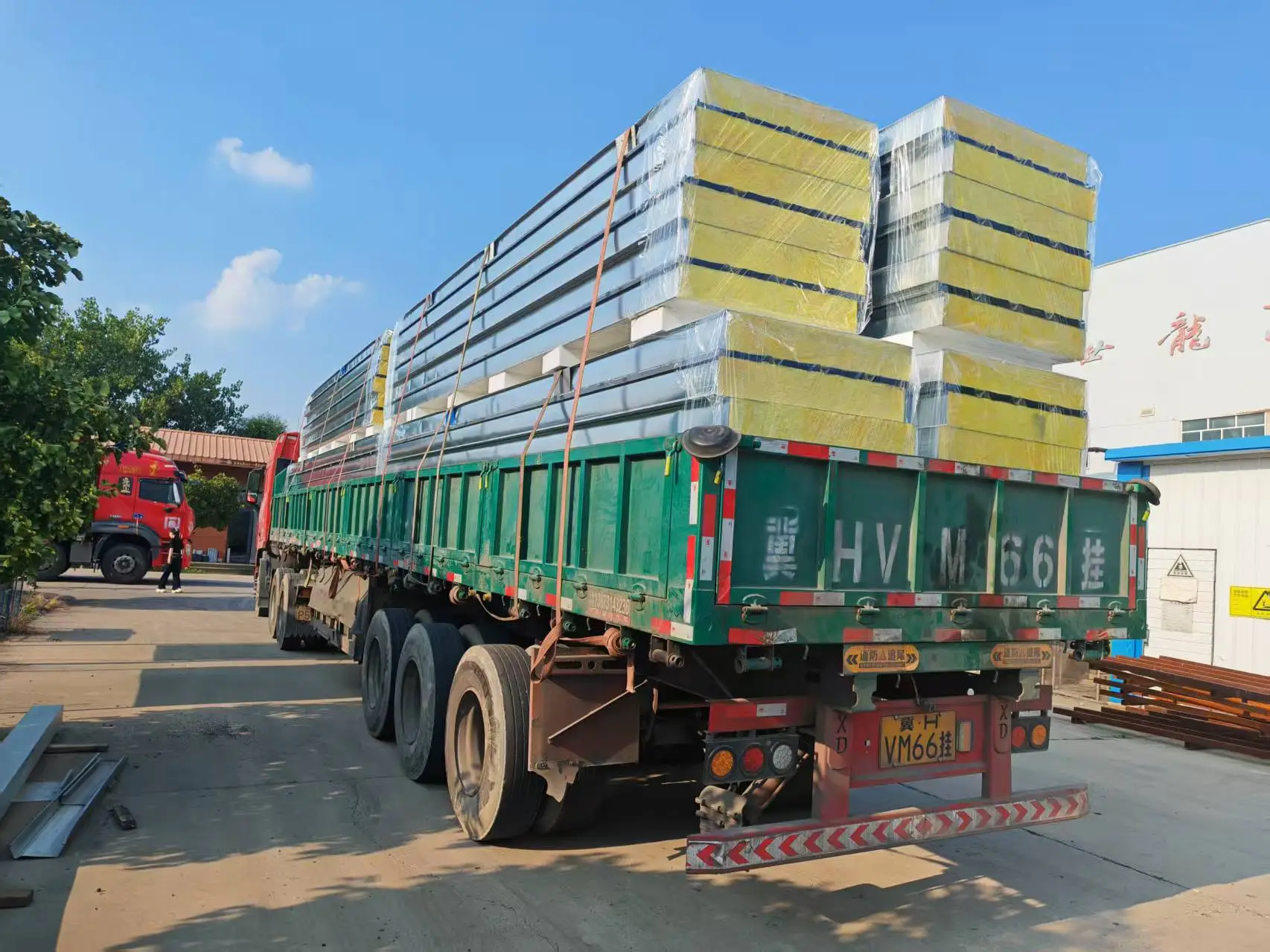

Панель қалыңдығын жоба талаптарына сәйкес 50 мм-ден 150 мм-ге дейін реттеуге болады. Тиімді ені әдетте 900 мм немесе 1000 мм, гофрленген профильдер үшін 1000 мм пайдаланылады. Тасымалдау жағдайларына байланысты панель ұзындығы 15 000 мм-ге дейін жетуі мүмкін.
| Өнімділік көрсеткіші | Параметр/спецификация | Негіз немесе ескертулер |
|---|---|---|
| Атқарушы стандарт | GB/T 23932-2009 | Ғимаратта қолдануға арналған металл қапталған жылу оқшаулағыш сэндвич панельдері |
| Қаптау материалы | Түспен қапталған болат / Мырышталған болат / Al-Zn қапталған болат | Қалыңдығы 0,4–0,8 мм |
| Негізгі материал | Тас жүн (базальт талшығы) | Панель бетіне перпендикуляр талшықтар; шлак жүнінің құрамы алынып тасталды |
| Өзек тығыздығы | 100–150 кг/м³ | Стандартты 120 кг/м³ |
| Жылу өткізгіштік | ≤0,043 Вт/(м·К) | Қоршаған орта температурасында өлшенеді |
| Байланыс күші | >0,06 МПа | Беткей мен өзек арасында |
| Пилмен байланыстыру аймағы | ≥85% | Аршылған бетке |
| Иілу жүктемесі | L₀/250 ауытқу кезінде ≥0,5 кН/м² | Стандартты минималды талап |
| Жану өнімділігі | А класы (жанбайтын) | GB 8624 A класы (A1) |
| Отқа төзімділік рейтингі | 50 мм ≥ 60 мин; 100 мм ≥ 120 мин; 150 мм ≥ 180 мин | Отқа төзімділік сынақтарымен расталған |
| Ортақ қалыңдық | 50–150 мм | Реттелетін |
| Тиімді ені | 900–1000 мм | Tongue-and-groove 900–1000 mm; гофрленген 1000 мм |
Тас жүнінің өзегі - GB 8624 класс A (A1) жанбайтын стандартына сәйкес келетін бейорганикалық талшықты материал. Отқа төзімділік сынақтары қалыңдығы 50 мм тас жүннен жасалған сэндвич панелінің кемінде 60 минут, 100 мм панельдің кем дегенде 120 минут және 150 мм панельдің кем дегенде 180 минут өртке төзімділігін қамтамасыз ететінін растады. Өзек 1000°C жоғары температураға төтеп бере алады. Ол отқа ұшыраған кезде жанбайды, ерімейді және балқытылған тамшыларды шығармайды және улы түтін шығармайды. Бұл көрсеткіш құрылыс материалдарына, соның ішінде Таза бөлмелерді жобалау кодексінде көрсетілгендерге қойылатын міндетті өрт қауіпсіздігі талаптарына сәйкес келеді. Huainan Mining Group компаниясының мемлекеттік сатып алу жобасы өнеркәсіптік қолданбаларда өрт қауіпсіздігіне деген маңызды сұранысты көрсететін тас жүннен жасалған сэндвич панельдер үшін А сыныбының өрт рейтингін нақты талап етті.
Тас жүнінің өзегінің жылу өткізгіштігі қоршаған ортаның температурасында 0,043 Вт/(м·К) аспайтын мәнмен 0,040 Вт/(м·К) бастап 0,048 Вт/(м·К) аралығында болады. Қалыңдығы 100 мм тас жүннен жасалған сэндвич панелінің жылу беру коэффициенті 0,404 Вт/(м²·К) аспайды, бұл ғимараттың энергия тұтынуын 75%-ға азайтуға арналған ұлттық стандартқа тікелей сәйкес келеді. BASF Zhanjiang Verbund Site жобасының қабырға мен шатыр жүйелерінде тас жүнді өзектер пайдаланылды, бұл ішкі және сыртқы кеңістіктер арасындағы жылу алмасуды тиімді түрде азайтып, зауыт пен кеңсе аумақтарында энергия тұтынуды азайтты.
Металл қаптамалары мен тас жүнінің өзегі арасындағы байланыс беріктігі 0,06 МПа-дан жоғары болуы керек. Пиллинг сынақтарында металл қаптамаларында қалған өзек материалы біркелкі бөлініп, жабыстырылған беттің кем дегенде 85% қамтуы керек. Орташа аралық ауытқу L₀/250 жеткенде, иілу жүктемесі 0,5 кН/м² кем болмауы керек. Қалыңдығы 100 мм отқа төзімді тас жүннен жасалған бір сэндвич панелі үшін өлшенген иілу жүктемесі 2,68 кН/м² жетті, бұл ең төменгі талаптан айтарлықтай асып түсті. Өзек тығыздығы 120 кг/м³ және талшықтың панель бетіне перпендикуляр бағыты ұзақ мерзімді пайдалану кезінде құрылымдық қаттылық пен иілу өнімділігін қамтамасыз етеді.
Тас жүнінің өзегінің кеуекті талшық құрылымы өлшенетін дыбысты сіңіруді қамтамасыз етеді. Қалыңдығы 50 мм панель 29 дБ салмақты дыбыс оқшаулау мәніне жетеді, бұл шатырға жаңбыр немесе бұршақ әсерінен болатын үй ішіндегі шуды тиімді азайтады. ISO 354 сынауына сәйкес дыбысты сіңіру өнімділігі DELTA LA = 15,7 дБ(A) жетеді.
Тас жүнінен жасалған сэндвич панельдері көптеген нақты жобаларда расталған. BASF Zhanjiang Verbund сайты, BASF тобының дүние жүзіндегі үшінші ірі интеграцияланған өндірістік базасы қабырғалар мен шатыр жабындары үшін тас жүннен жасалған сэндвич-панель жүйелерін кеңінен пайдаланды. Өнім ылғалдылығы жоғары, тұздылығы жоғары жағалау жағдайында және тайфунның әсерінен ауа райына төзімділік пен құрылымдық тұрақтылықты көрсетті.
Басқа жобалар, соның ішінде Шанхайдағы үлкен тақырыптық саябақ, Бейжіңдегі көпқабатты ғимарат және Гуанчжоу мен Лояндағы өнеркәсіптік зауыттар материалды жылу оқшаулауды, дыбысты оқшаулауды және өрт қауіпсіздігін жақсарту үшін пайдаланды.
Йисин Юнси коммерциялық ғимараты мен Цзиньтан қоймасындағы шатырды жаңарту жобалары бар шатырларды тас жүннен жасалған сэндвич панельдермен толық ауыстыруды және құрылымды нығайту үшін металл тірек жүйелерін қосуды, жалпы жүк көтеру қабілетін және жел қысымына төзімділікті арттыруды қамтыды.
Тас жүнінің өзегі жанбайтын және А класының өртке қарсы дәрежесіне жетеді. Полиуретанды өзектер әдетте B1 немесе B2 деп бағаланады. Өнеркәсіптік зауыттар, қоғамдық ғимараттар және таза бөлмелер сияқты өрт қауіпсіздігі талаптары жоғары ғимараттар үшін тас жүннен жасалған сэндвич панельдер сенімдірек нұсқа болып табылады.
Жеткізушіден үшінші тараптың сынақ есептерін сұраңыз және GB/T 23932-2009 талаптарына сәйкес жылу өткізгіштік, байланыс беріктігі, қабыршақтану аймағы, отқа төзімділік көрсеткіші және жану өнімділігі сияқты негізгі көрсеткіштерді тексеріңіз. Оқиға орнында тексеру бетінің тегістігін, кесілген жиектердегі өзек біркелкілігін және беттік сызаттардың болмауын қамтуы керек.
PVDF немесе HDP жабыны бар панельдер қалыпты пайдалану және техникалық қызмет көрсету жағдайында 20 жылдан астам қызмет ете алады. Нақты қызмет ету мерзімі қоршаған ортаның коррозиясына, ультракүлгін сәулесінің әсеріне, механикалық зақымға және басқа факторларға байланысты. Тұрақты тексеру және техникалық қызмет көрсету қызмет көрсету мерзімін ұзартуы мүмкін.
Иә. Панельдің қалыңдығы, ұзындығы, қаптаманың түсі және жабын түрі реттелуі мүмкін. Жобалау кезеңінде өндірушімен өндірістік рұқсаттарды, ең аз тапсырыс көлемін және жеткізу мерзімін растау ұсынылады.
Кіріс шикізаты әрбір партия үшін тексеріледі, оның ішінде қаптаманың қалыңдығы, жабынның адгезиясы, өзек тығыздығы және талшық бағыты. Процесс барысындағы тексерулер өлшемдерді, байланыстыруды және бет сапасын қамтиды. Дайын өнімдер жөнелту алдында қаптамаға және қабаттауға тексеріледі. Барлық өнімдерді GB/T 23932-2009 сәйкес зауыттық тексеру есептерімен қамтамасыз етуге болады. Үшінші тарап түріндегі сынақ есептері жоба сұрауы бойынша да қол жетімді.
