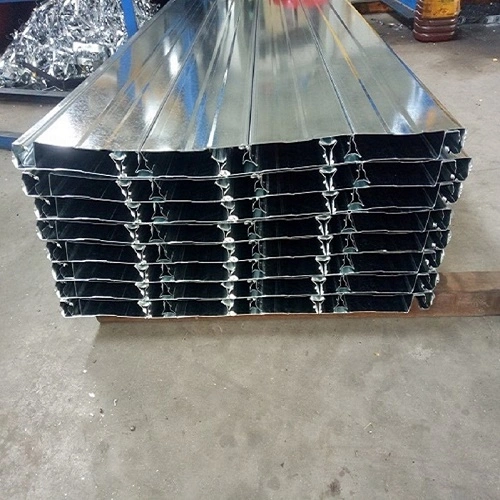

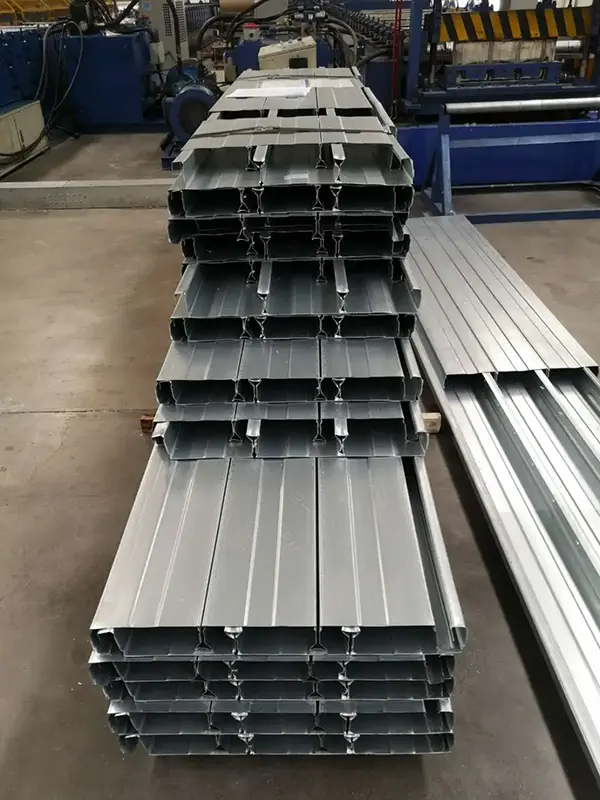

Жабық профильді болат палуба

Жабық профильді болат палубасы (сонымен қатар жабық типті профильді болат табақ деп те аталады) - үздіксіз көп роликті суық илемді қалыптау желісін пайдалана отырып, ыстық мырышталған болат катушкалардан бөлме температурасында қалыптасатын гофрленген құрылыс панелі. Оның ашық профильді палубадан негізгі айырмашылығы - қабырға ойығының түбі толығымен жабылып, жабық сына тәрізді немесе трапеция тәрізді қуыс қуыс жасайды.

SENBO құрылыс материалдарыкомпозиттік еден жүйесі ауқымының бір бөлігі ретінде жабық профильді болат палубаны жеткізеді. Бұл панельдер отқа төзімділік, тегіс төсеніш және тиімді құрылыс негізгі талаптар болып табылатын болат қаңқалы ғимараттарда кеңінен қолданылады.

Құрылымдық ерекшеліктері

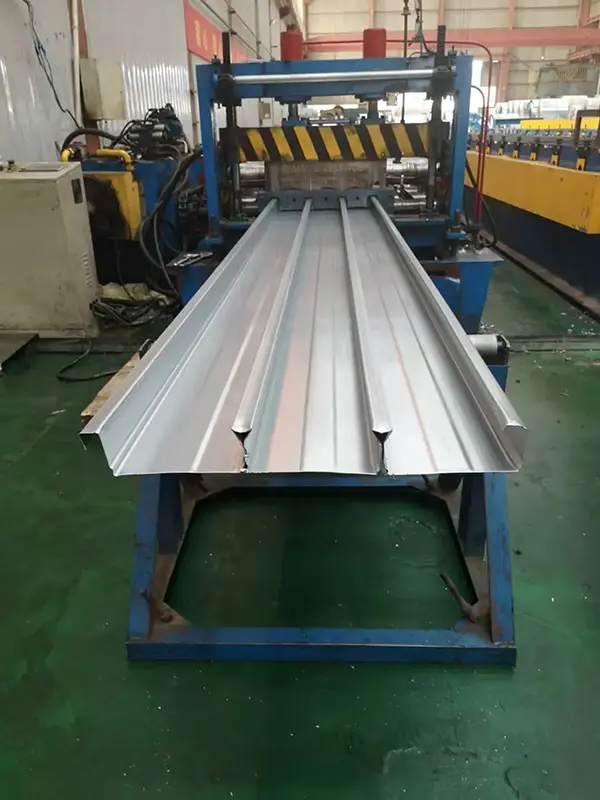

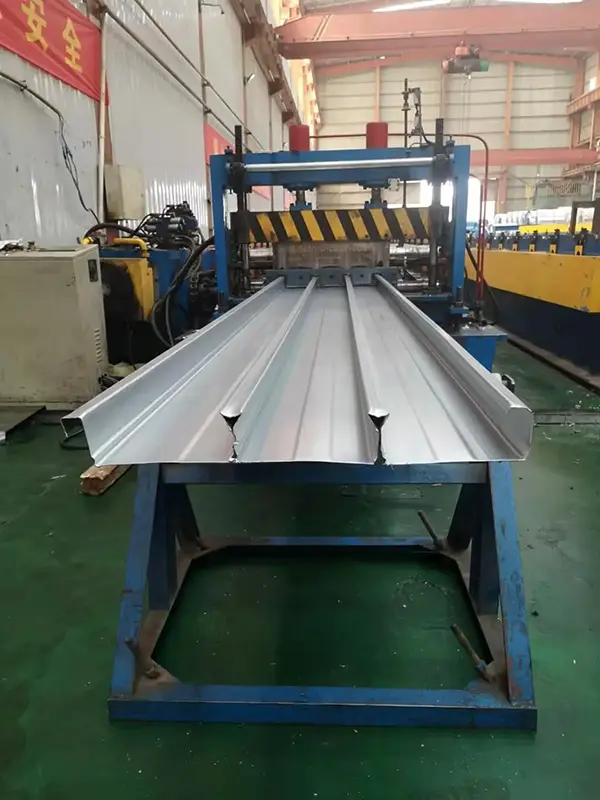

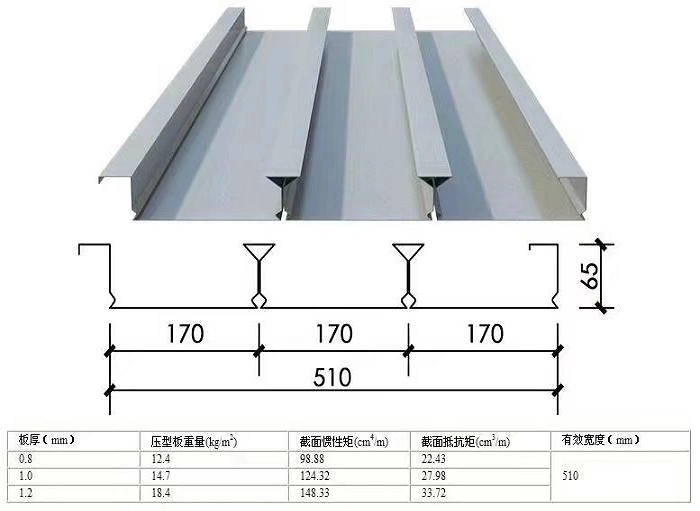

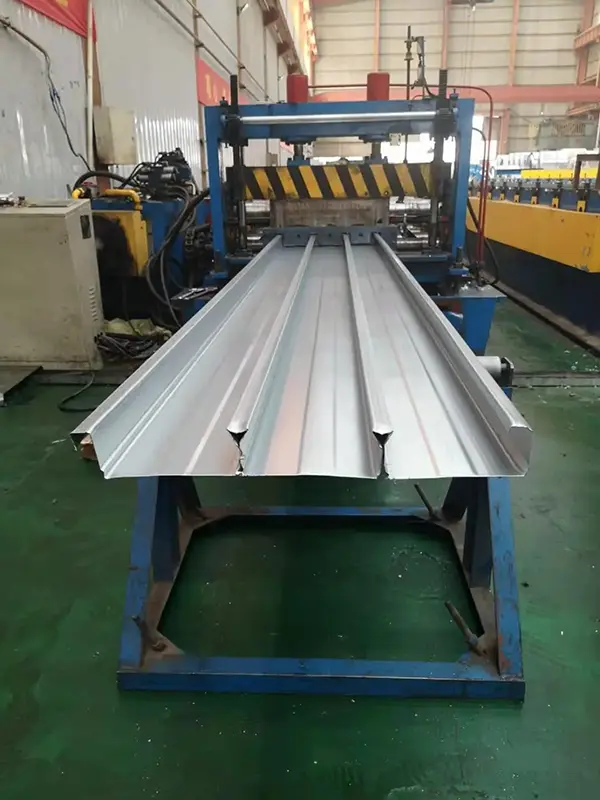

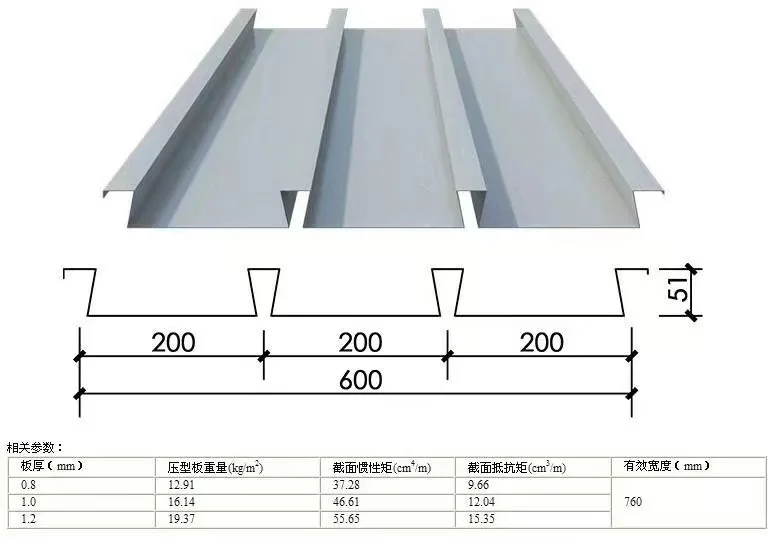

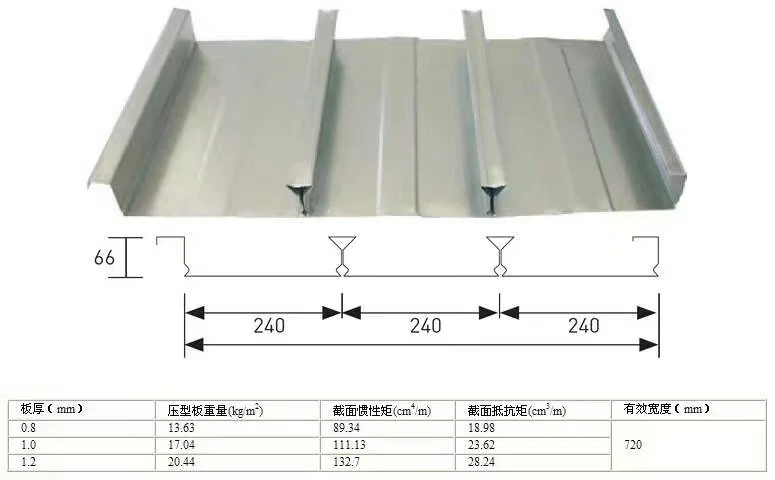

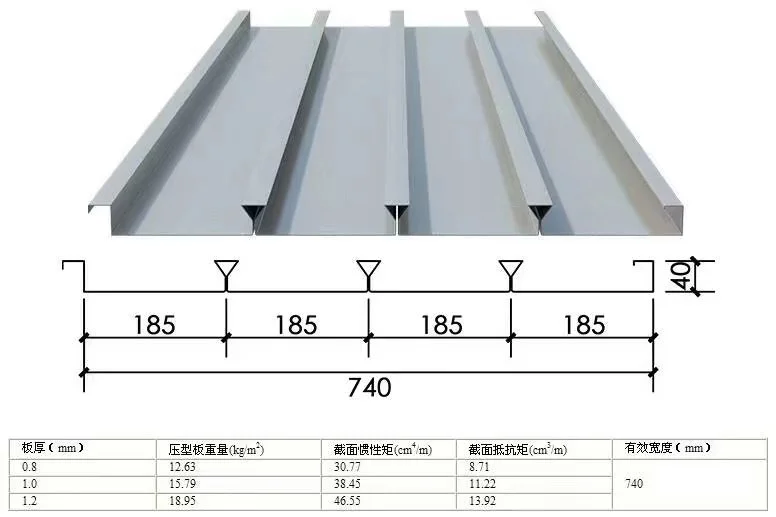

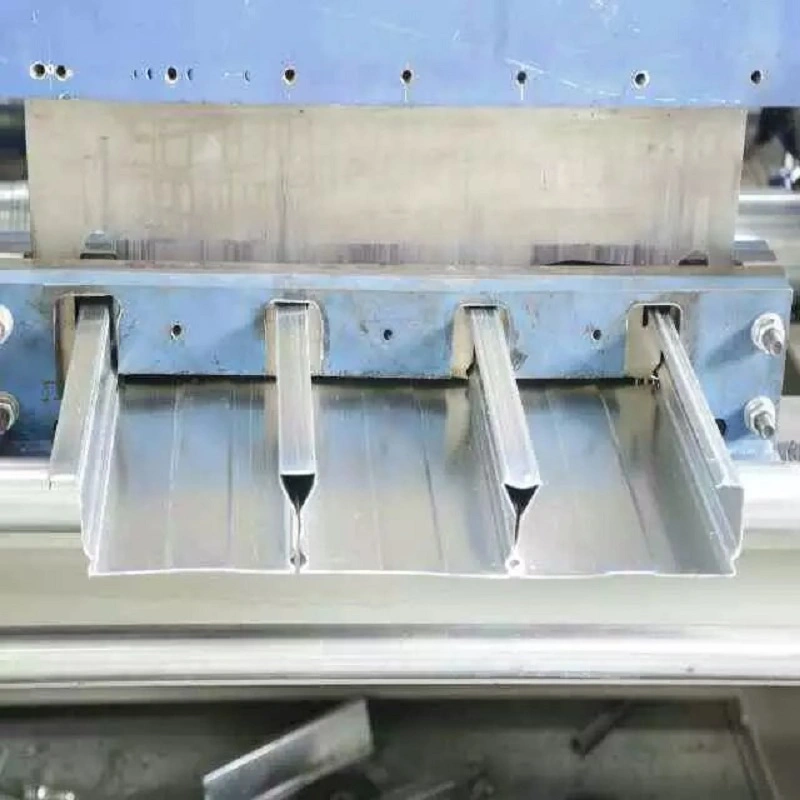

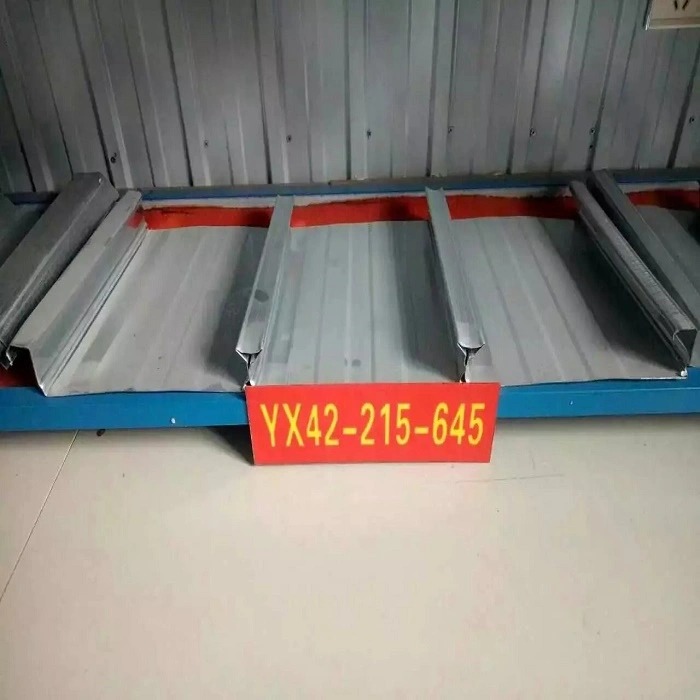

Палуба бекітілген ені болат парақтан біріктірілген, көп өтпелі салқын орамды қалыптау процесі арқылы қалыптасады. Бұл екі жағынан бір-бірімен тігілген тік жиектерді және түбі жабық төңкерілген-үшбұрышты немесе трапеция тәрізді қабырғалардың сериясын жасайды. Мысал ретінде YX65-185-555 үлгісін алсақ: қабырға биіктігі 65 мм, толқын ені 185 мм, тиімді жабу ені 555 мм. YXB48-200-600 моделі үшін қабырға биіктігі 48 мм, толқын қадамы 200 мм, тиімді ені 600 мм. Тағы бір жетілдірілген модель қабырғаның биіктігі 68 мм, толқын қадамы 196 мм және ені 36 мм және биіктігі 31 мм болатын төңкерілген үшбұрышты профильді ұсынады.

Негізгі материал және өндіріс процесі

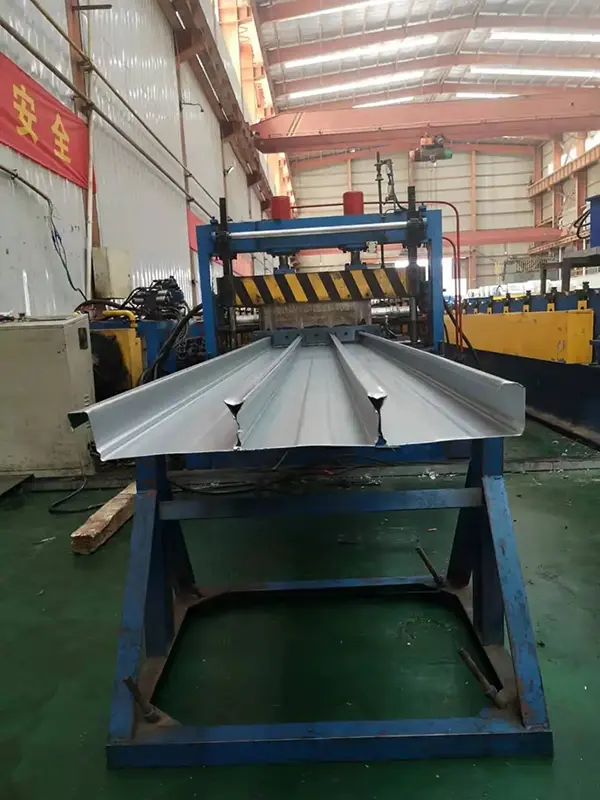

Негізгі материал ені шамамен 1000–1250 мм болатын ыстық мырышталған болаттан жасалған катушкалардан тұрады. Материалдарға Q235, Q345 немесе SGC490 сияқты қалыңдығы 0,7 мм-ден 1,5 мм-ге дейінгі сорттар кіреді. Екі жақты мырыштау салмағы әдетте 80–275 г/м² құрайды, бірақ оны арнайы талаптар үшін 600 г/м² дейін теңшеуге болады. Жабық қабырға профилі мамандандырылған салқын иілу және кері деформациялау процесін қолдану арқылы қалыптасады; бұл төменгі саңылауды автоматты түрде жабу үшін болат парақтың эластопластикалық деформациясын және серіппелі сипаттамаларын пайдаланады. Жүк көтеретін жерлерде тесіктерді тесудің қажеті жоқ болғандықтан, панельдің коррозияға төзімділігі мен жалпы қаттылығы сақталады. Өнім GB/T 12755-2008 «Құрылысқа арналған профильді болат парақтары» ұлттық стандартына сәйкес келеді.

Нақты өнімділікті тексеру

1. Композиттік әрекет және жүк көтергіштігі—бетонға толығымен қапталған панельдің қабырғалары

Ашық типтегі төсеніштерге қарағанда жабық типтегі еден төсеніштерінің негізгі артықшылығы оның жабық қабырға дизайнында жатыр. Бетон құйылғаннан кейін панельдердің қабырғалары толығымен бетонмен қапталған, бұл құйылған плиталардағы арматураларға ұқсас байланыс әсерін жасайды. Бұл болат пен бетон материалдарының сәйкес беріктіктерін толықтай пайдалануға, шынайы композиттік әрекетке қол жеткізуге мүмкіндік береді. Жабық қабырғалық төсеніш бөлігінің центроиді панельдің төменгі жағынан шамамен 16 мм қашықтықта орналасқан. Пластикалық теорияны пайдалана отырып, композиттік плитаның құрылымдық жүк көтергіштігін талдау кезінде, бетонның қысу күші мен болаттың созылу күшінің центрінің арасындағы ішкі иінтіректі иық үлкенірек, ал материалдың беріктігі толығымен пайдаланылады; демек, жабық қабырғалы композициялық плиталар жоғары құрылымдық жүк көтеру қабілетін немесе қауіпсіздіктің жоғары коэффициентін ұсынады.

2. Отқа төзімділік – Отқа төзімді жабын қажет емес

Өртке төзімділік сынақтары жабық қабырғалы профильді болат-бетонды композиттік плиталардың стандартты температураның жоғарылауы жағдайында тамаша жылуды сіңіру және отқа төзімділік көрсететінін, I сыныпты құрылыс еден плиталарына арналған өртке қарсы талаптарға (1,5 сағат) сәйкес келетінін растады. Жабық қабырға конструкциясы болат парақты бетонмен толығымен қоршап, болатқа тікелей жылу әсеріне жол бермейтіндіктен, бұл плиталар, әдетте, қосымша отқа төзімді бүріккіш жабындарды қажет етпей-ақ көп қабатты ғимараттың өрт қауіпсіздігі стандарттарын қанағаттандырады. Бұл сипаттама материалдық шығындарды үнемдейді және құрылыс кезінде қоршаған ортаның ластануын болдырмайды.

3. Тегіс астыңғы жағы және оңай өңдеу – жоғары таза биіктікте пайдалану

Жабық қабырғалы плитаның астыңғы жағы тығыз бекітілген торлармен тегіс, бұл архитектуралық қажеттіліктерге негізделген төбені икемді әрлеуге мүмкіндік береді: беті ойық стильдегі төбені жасау үшін шашыратқышпен бояуға болады, тегіс тегіс төбеге арналған майсыздандырылған және су негізіндегі жабындармен боялады немесе тікелей қабырға матасымен немесе тұсқағазмен жабылады. Плитаның ұяға негізделген бірегей аспа жүйесі аспалы төбелерді орнатуды жеңілдетеді. Сонымен қатар, композиттік плитаның дизайны плитаның қалыңдығын азайтуға мүмкіндік береді, осылайша ғимараттың төбесінің биіктігін арттырады.

4. Тиімді құрылыс – арматуралық болатты үнемдеу

Құрылыс кезінде әрбір қабырға шұңқырының ішіне бір түптен созылатын арматураны орналастыру құрылымдық жүк көтергіштік талаптарына сәйкес келеді, бұл дәстүрлі әдістермен салыстырғанда болатты азырақ пайдалануды қамтамасыз етеді. Жоғарғы деңгейдегі жүктемелер қалыпты болған кезде, жабық қабырға тақтасы арматураның төменгі қабатын толығымен ауыстыра алады; бұл құрылыс жылдамдығын арттыра отырып, құрылыс орнында болат дайындауды және еңбек сыйымдылығын азайтады. Жабық қабырғалы веб-дизайн арқасында бетонды жабатын тақталарды қажет етпей-ақ құюға болады. Орнату нөмірленген дизайн схемасына сәйкес панельдерді төсеуді және оларды болат арқалықтарға дәнекерлеуді қамтиды, содан кейін келесі құрылыс қадамдары дереу жалғасуы мүмкін.

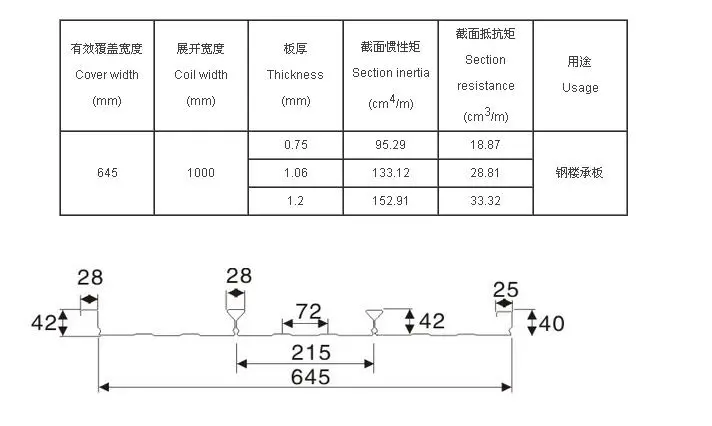

Негізгі техникалық сипаттамаларға шолу

Негізгі артықшылықтар

Нағыз құрама әрекет:Жабық қабырға конструкциясы қабырғаларды бетонмен толығымен қоршайды - құйылған тақтадағы арматура сияқты әрекет етеді - болат-бетон синергетикасын қамтамасыз етеді және жүк көтергіштігі мен қауіпсіздік факторларын арттырады.

Өте жақсы отқа төзімділік:Шығынды отқа төзімді жабындарды қажет етпей, шығындарды үнемдеу және қоршаған ортаны қорғау артықшылықтарын ұсынатын ғимарат еденінің I класының отқа төзімділігіне (1,5 сағ) сәйкес келеді.

Тегіс астыңғы және икемді әрлеу:Тегіс, эстетикалық жағымды төменгі жағы әртүрлі сәулеттік эстетикалық қажеттіліктерді қанағаттандыра отырып, тікелей бүркуге, майсыздандырылған жабынға немесе аспалы төбені орнатуға мүмкіндік береді; ол сонымен қатар плитаның қалыңдығын азайтады, осылайша төбенің анық биіктігін арттырады.

Арматураны үнемдеу және тиімді құрылыс:Созылуды күшейтуді төменгі қабаттағы арматураны ауыстыру үшін қабырға аралықтары негізінде конфигурациялауға болады, бұл жерде арматураны өндіруді азайтады және құрылыс барысын жылдамдатады.

Коррозияға төзімділік және құрылымдық тұтастық:Жабық қалыптау процесі мырышталған қабаттың тұтастығын сақтай отырып, жүк көтеретін жерлерде саңылауларды тесу қажеттілігін болдырмайды және ашық қабырғалармен салыстырғанда коррозияға жоғары төзімділікті қамтамасыз етеді.

Қолданбалар

Биік және аса биік болат конструкцияларға арналған композиттік еден жүйелері.

Стадиондар, әуежай терминалдары, вокзалдар, концерт залдары және үлкен театрлар сияқты үлкен қоғамдық ғимараттар.

Өнеркәсіптік және коммерциялық нысандар, соның ішінде электр станциялары, электр жабдықтарын өндіру алаңдары, ірі супермаркеттер және логистикалық орталықтар.

Отқа төзімділік көрсеткіштеріне және плитаның астыңғы жағының эстетикалық әрлеуіне қатысты қатаң талаптары бар болат конструкция жобалары.

Неліктен жабық профильді еден төсенішін таңдау керек?

Сіз көпқабатты ғимарат немесе үлкен аралықты болат конструкция жобасы үшін еденге арналған шешім таңдап жатырсыз ба? Жабық профильді еден төсеніші болат пен бетон арасындағы шынайы композиттік әрекетке қол жеткізетін жабық қабырға дизайнымен ерекшеленеді. Отқа төзімділік сынақтары оның отқа төзімді жабындарды қажет етпей-ақ 1,5 сағаттық өрт деңгейіне қол жеткізе алатынын растады. Сонымен қатар, тегіс астыңғы жағы әрлеуді жеңілдетеді, плитаның қалыңдығы азаяды және арматуралық болат шығынын азайтады. Mainstream profiles—such as YX65-185-555 and YXB48-200-600—have been proven effective in numerous high-rise buildings, stadiums, and airports, offering high load-bearing capacity, reliable fire resistance, and efficient construction. Олар сіздің болат конструкцияларыңыздың жобалары үшін уақытпен тексерілген едендік шешімді ұсынады.

Жиі қойылатын сұрақтар

1. Жабық профильді палуба механикалық бедерсіз композициялық әрекетке қалай қол жеткізеді?

Жабық қабырғалардың өзі механикалық кілттер қызметін атқарады. Бетон жабық қуысты толтырып, қатайғаннан кейін, болат пен бетон деформацияланған арматуралардың бетонмен байланысы сияқты табиғи түрде бір-бірінен өтеді. Бұл геометриялық блоктау көптеген дизайндағы композиттік әрекет үшін жеткілікті.

2. Астыңғы жағын ешқандай қосымша өңдеусіз ашық қалдыруға бола ма?

Иә. Тегіс астыңғы жағы бояудан кейін жиі ашық қалады. Бүріккіш бояу текстуралы ойық төбе әсерін жасайды, ал майсыз жабын тегіс бетті жасайды. Таңдау архитектуралық ниетке және әрлеудің қалаған деңгейіне байланысты.

3. Жабық профильді палуба үшін ең үлкен жағасыз аралық қандай?

Жағасыз аралық мүмкіндігі профильге, қалыңдығына, болат маркасына және бетон плитасының қалыңдығына байланысты. Ашық профильді палубадан айырмашылығы, жабық профильді палуба көбінесе жабық геометрияға байланысты әртүрлі аралық сипаттамаларына ие. Әрқашан өндірушінің аралық кестелеріне сілтеме жасап, құрылымдық инженермен растаңыз.

4. Әрқашан түбін қосымша күшейту қажет пе?

Әрқашан емес. Орташа жүктемелер үшін жабық қабырға төсенішінің өзі жеткілікті созу қабілетін қамтамасыз ете алады, бұл төменгі арматуралардың қажеттілігін болдырмайды. Неғұрлым ауыр жүктер немесе ұзағырақ аралықтар үшін әр қабырға ойығында шағын жолақ белгіленуі мүмкін. Құрылымдық дизайн нақты талапты анықтайды.

5. Мырышталған жабын композиттік байланысқа қалай әсер етеді?

Мырышталған жабын болат пен бетон арасындағы байланысты айтарлықтай бұзбайды. Бастапқы байланыс механизмі жабық қабырғалардан механикалық блоктау болып табылады. Сондай-ақ, жабын қызмет ету мерзімі ішінде болатты коррозиядан қорғайды, өйткені бетон қаптамасы сілтілі ортаны қамтамасыз етеді.
