Арматура фермасының еден төсеніші

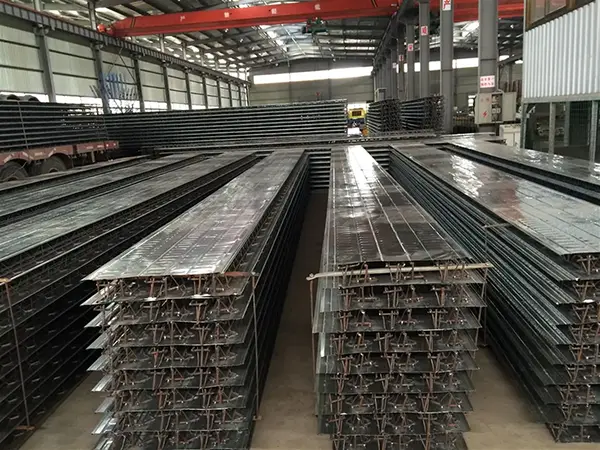

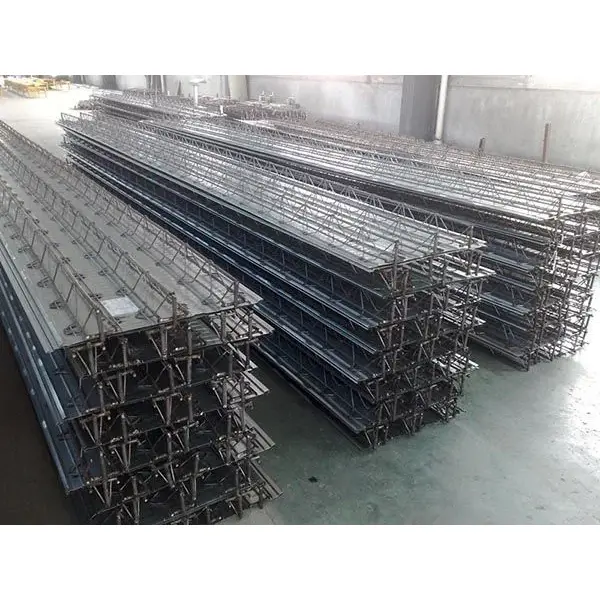

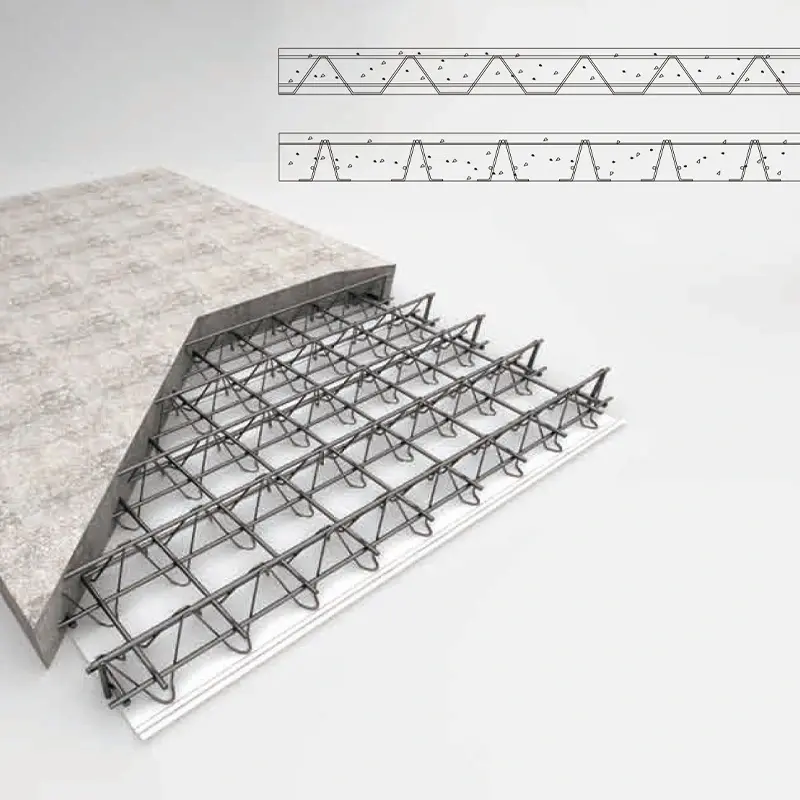

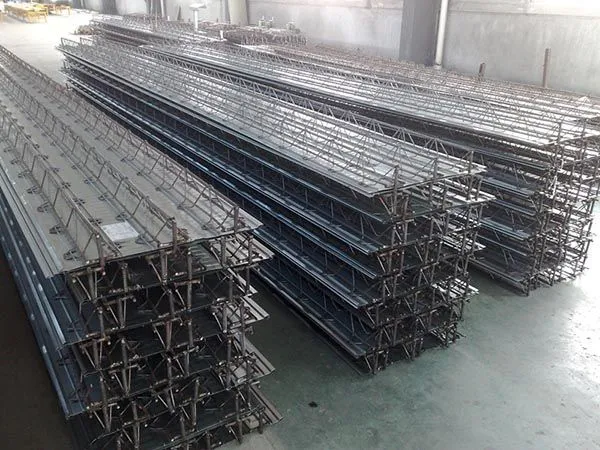

Арматура фермасының еден төсеніші - автоматтандырылған өндірістік желіде болат арматураны төменгі тақтайшамен біріктіру арқылы жасалған композиттік жүк көтергіш панель. Трустың өзі тұрақты үшбұрышты құрылымды құра отырып, қарсылық нүктелі дәнекерлеу арқылы біріктірілген үстіңгі аккорд жолақтарынан, төменгі аккордтық жолақтардан және торлардан тұрады. Содан кейін бұл ферма төменгі тақтаға дәнекерленген, әдетте қалыңдығы 0,5 мм мырышталған болат парақ немесе талшықты цемент тақтасы.

SENBO құрылыс материалдарыбұл өнімді болат құрылымы еден төсеніштерінің бір бөлігі ретінде жеткізеді. Палуба құрылыс кезінде тұрақты қалып ретінде қызмет етеді және кейінірек бетон плитасының құрылымдық өнімділігіне ықпал етеді.

Құрылымдық құрамы және материалдары

Үстіңгі және астыңғы аккордтар әдетте HRB400 немесе CRB550 болаттан жасалады, ал веб-барлар әдетте HPB300, HRB400 немесе CPB550 болатын пайдаланады. Тік және көлденең тірек жолақтары әдетте HPB300 немесе HRB400 болып табылады.

Төменгі қалып ретінде мырышталған болат парақты пайдаланған кезде оның қалыңдығы 0,5 мм, аққыштық шегі кемінде 250 Н/мм², ал екі жақты мырышталған жабынның салмағы кемінде 120 г/м². Төменгі парақ екі ені бар: A түрі (600 мм) және В түрі (576 мм).

Болат фермасының биіктігі 50 мм-ден 340 мм-ге дейін, 80 мм-ден 370 мм-ге дейінгі плиталардың қалыңдығына сәйкес келеді. Үстіңгі және астыңғы аккордтың диаметрі 6–12 мм, ал тордың диаметрі 4–8 мм. TD1–TD7 және HB1–HB8 сияқты бірнеше өнім сериялары бар, TD3-90 жиі қолданылатын үлгі болып табылады.

Төменгі қалып бойынша өнімді жіктеу

Өнімдер төменгі қалыптардың түріне қарай жіктеледі. Дәстүрлі типте мырышталған болат қаңылтыр қолданылады, ал тұрақты (алынбайтын) түрі майда толтырғыш бетон немесе талшықты цемент тақтасын пайдаланады. 23CG56-1 және 23CG56-2 ұлттық стандартты атластарына сәйкес, тұрақты түбі қалыпқа арналған бұйымдар орнында қалыптарды алу қажеттілігін болдырмайды, астыңғы жағын тегіс әрлеуді қамтамасыз етеді және ылғалды немесе таза орталарға, сондай-ақ аспалы төбелері жоқ ғимараттарға жарамды.

Нақты жобалардағы өнімділік

1. Өте биік қолданба: 140 800 м² трус палубасы

Қазіргі уақытта салынып жатқан өте көп қабатты жобаның жалпы ауданы 218 000 м² құрайды. А мұнарасы 39 қабатқа (176,1 м), ал В мұнарасы 51 қабатқа (212,4 м) жетеді. Жобада 140 800 м² фермалық палуба жүйелері және 16 100 м² шеткі қалып қолданылды. Плиталардың қалыңдығы 110 мм-ден 150 мм-ге дейін ауытқиды, ал фермалар жоғары жиілікті төзімді нүктелік дәнекерлеу арқылы дайындалды.

Дәстүрлі құйылған плиталармен салыстырғанда бұл әдіс қалыптарды орнатуды, қалыптарды алуды және арматураны қолмен байлауды болдырмайды. Құрылыс сапасы барлық жерде тұрақты және сенімді болды.

2. Ұзын аралықты және үлкен консольді тексеру

Чжунгуанцун AI ғылыми-технологиялық паркі көрме орталығы Бейжіңдегі «нөлдік көміртекті ғимарат» пилоттық жобасы болып табылады. Төрт қабатты болат қаңқа құрылымы сейсмикалық қарқындылық 8-ге арналған. Оның максималды аралығы 3,5 м және консольдың максималды ұзындығы 8,25 м.

TD3-90 типті еден төсеніші пайдаланылды, ферма биіктігі 90 мм және плитаның жалпы қалыңдығы 120 мм. Құрылыс кезінде ең үлкен тіреусіз аралығы 3,0 м болды. 8,25 м консольдық аймақта құрылымдық қауіпсіздікті қамтамасыз ете отырып, 1,5‰ жоғары камераны индукциялау үшін орта аралықта уақытша қос тік тіректер орнатылды.

3. Өртке және коррозияға төзімділікті тексеру

Арматура толығымен бетонмен қапталған, бұл дәстүрлі құйылған плиталарға ұқсас отқа төзімділік береді. Сынақтар қалыңдығы 100 мм плитаның (биіктігі 70 мм болат фермасына сәйкес) 1,68 сағат отқа төзімділік деңгейіне қол жеткізетінін көрсетеді. Мырышталған болат парақ қосымша өрттен қорғауды қажет етпейді.

Профильді болат төсенішін пайдаланатын композиттік плиталармен салыстырғанда, болат фермадағы еден төсеніші коррозияға жақсы төзімділік береді. Мырышпен қапталған болат парақ қызмет көрсету кезеңінде құрылымдық жүктемеге ықпал етпейтіндіктен, тот құрылымның тұтастығын бұза алмайды.

4. Құрылыстың тиімділігі мен құны туралы деректер

Зауыт өндірісі арматураның біркелкі аралықтары мен тұрақты бетон жамылғысының қалыңдығын қамтамасыз етеді. Жұмыс орнындағы арматураны байлау жұмыстары 60%-70%-ға қысқарды. Тяньцзиньдегі Xiqing Houtai Plot G жертөле жобасы үшін бұл технологияны пайдалану құрылыс мерзімін шамамен 10 күнге қысқартып, жалпы құны 1,972 миллион юань үнемдеуге әкелді. Бір шаршы метрдің кешенді құны дәстүрлі композиттік плиталарға қарағанда 20% -дан астам төмен болды.

Бір қарағанда техникалық сипаттамалар

Келесі параметрлер JG/T 368-2012 салалық стандартына және ұлттық стандартты атластарға негізделген. Теңшеу қолжетімді.

Неліктен бұл жүйе жұмыс істейді

1. Зауыттық дайындау жүйелілікті қамтамасыз етеді.Трус арматура аралығын біркелкі және өлшемдерді дәл сақтайтын автоматтандырылған қарсылық нүктелік дәнекерлеу арқылы қалыптасады. Бұл жердегі арматураны байлауды 60%-70%-ға азайтады және құрылыс сапасының тұрақты болуына әкеледі.

2. Құйылған тақталармен салыстырылатын екі бағытты қаттылық.Жүйені екі жақты арматурасы бар құйылған темірбетон плитасына ұқсас қаттылықты ұсынатын екі жақты плита ретінде жасауға болады. Сейсмикалық өнімділік әдетте профильді болат композиттік плиталарға қарағанда жақсы.

3. Қосымша жабындарсыз отқа және коррозияға төзімділік.Арматура толығымен бетонмен қапталғандықтан, 100 мм плита отқа төзімділіксіз 1,68 сағат өртке жетеді. Мырышталған парақ тек қалып ретінде қызмет етеді, сондықтан коррозия құрылымдық қауіпсіздікке әсер етпейді.

4. Тегіс төсеніш және қысқартылған тақта қалыңдығы.Астыңғы жағы тегіс. Стандартты профильді болат палубамен салыстырғанда, төбенің бірдей биіктігін сақтай отырып, плитаның жалпы қалыңдығын 30-50 мм-ге азайтуға болады, бұл еденнен еденге дейінгі биіктікті төмендетуге көмектеседі.

5. Шығындар және кесте бойынша пайдалар.Пішіндер жойылады, тіреуіштер азаяды және көп қабатты бір мезгілде салу мүмкін болады. Төменгі парақ болат қалыңдығы 0,5 мм ғана бетінің 96% пайдалануына қол жеткізеді, бұл материал шығынын азайтады.

Дизайн және орнату мәселелері

Екі жақты плитаның дизайны үшін:Арматура фермасының төсеніші көлденең бағытта қосымша арматураны қосу арқылы екі жақты плита ретінде жобалануы мүмкін. Құрылымдық инженермен панельдің орналасуы мен қолдау шарттары жобалық болжамдарға сәйкес келетінін растаңыз.

Төменгі қалыпқа арналған тұрақты қолданбалар үшін:Аспалы төбесі жоқ тегіс астыңғы жағы қажет болғанда, ұсақ толтырғыш бетонды немесе талшықты цемент тақтасын таңдаңыз. Таңдалған төменгі қалып материалы үшін ортаның қолайлы екенін тексеріңіз.

Ұзын консольдер үшін:Уақытша тіректер қажет болуы мүмкін, бұл Чжунгуанцун жобасында көрсетілгендей, қос тіректерді жоғары қарай көтеру үшін пайдаланылған. Нақты консоль ұзындығы мен құрылыс жүктемелеріне негізделген ауытқу мен камбер талаптарын есептеңіз.

Орнату кезінде:Барлық түйіндер мен тіректердегі дәнекерлеу сапасын қамтамасыз етіңіз. Көрсетілген дәнекерлеу аралықтары мен электрод қысымын сақтаңыз. Мырышталған парақтар үшін жабынды зақымдауы мүмкін шамадан тыс қызудан аулақ болыңыз. Сайтта ұзақ уақыт сақталса, панельдерді ылғалдан қорғаңыз.

Типтік қолданбалар

1.Биік және аса биік болат конструкцияларға арналған еден мен шатыр жүйелері.

2.Ұзын аралықты және үлкен консольді едендік құрылымдар.

3.Өнеркәсіптік зауыттар мен логистикалық қоймалардағы операциялық платформалар мен едендер.

4.Ылғалға төзімділікті, коррозияға төзімділікті немесе таза бөлме ортасын қажет ететін ғимараттар, мұнда тұрақты түбін қалыпқа келтіру ұсынылады.

Жиі қойылатын сұрақтар

1. Арматура трусасының төсеніші профильді болат қаңылтыр композиттік плиталармен қалай салыстырылады?

Профильді болат қаңылтыр композиттік плиталар қалып пен созылуды күшейту ретінде болат палубаға сүйенеді. Арматура фермасының төсеніші құрылымдық арматура үшін бөлек болат ферманы пайдаланады, сондықтан төменгі парақ тек қалып ретінде қызмет етеді. Бұл төменгі парақ жұқа болуы мүмкін (0,5 мм) және коррозия құрылымдық сыйымдылыққа әсер етпейтінін білдіреді. Тақтаның астыңғы жағы да тегіс.

2. Тұрақты түпкілікті қалып жүйесінің артықшылығы неде?

Тұрақты түбі қалыптары (жұқа толтырғыш бетон немесе талшықты цемент тақтасы) бетонды қатайтқаннан кейін қалыптарды таспалау қажеттілігін жояды. Ол аспалы төбесіз ашық қалдыруға болатын тегіс, таза астыңғы жағын қамтамасыз етеді. Бұл әсіресе ылғалды, таза немесе архитектуралық қолданбаларда пайдалы.

3. Екі жақты плиталар үшін арматура фермасының төсенішін қолдануға болады ма?

Иә. Көлденең арматураны қосу және сәйкесінше панельдік тіректерді жобалау арқылы жүйе құйылған плитаға ұқсас екі жақты тақта әрекетіне қол жеткізе алады. Дизайн панель өлшемдерін және ферманың бағытын ескеруі керек.

4. Құрылыс кезінде қандай уақытша қолдау қажет?

Қолдау талаптары ферма биіктігіне, плитаның қалыңдығына және аралығына байланысты. Шамамен 3 м-ге дейінгі әдеттегі аралықтар үшін уақытша қолдау қажет болмауы мүмкін. Ұзақ аралықтар немесе консольдер үшін уақытша тіректер немесе тіректер қолданылады. Өндірушінің аралық кестелері және құрылымдық инженердің есептеулері нақты орналасуды анықтауы керек.

5. Арматура фермасының еденін төсеу қандай стандарттарға сәйкес келеді?

Негізгі салалық стандарт JG/T 368-2012 «Болат трусты еден төсеніші». Дизайн анықтамаларына 22G522-1 және 23CG56-1/2 ұлттық стандартты атластар кіреді. Материалды және дәнекерлеуді сынау осы құжаттардағы талаптарды сақтайды.
