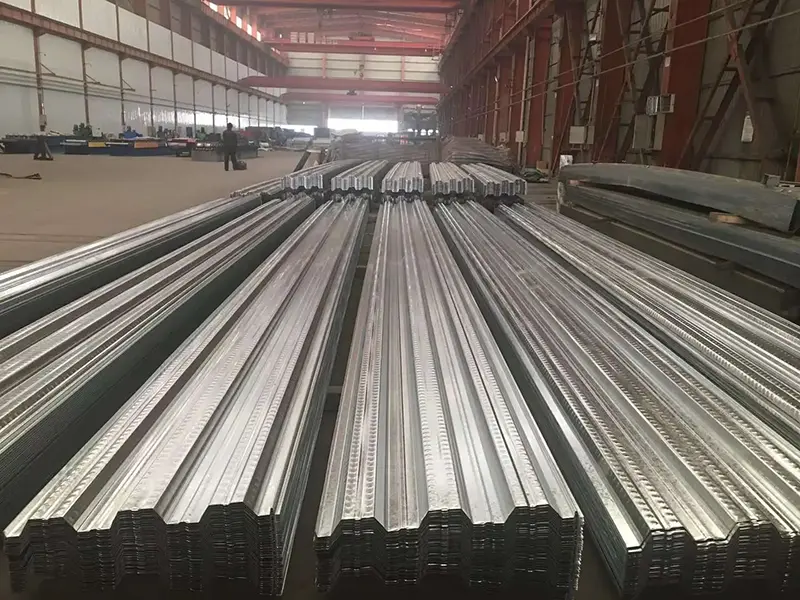

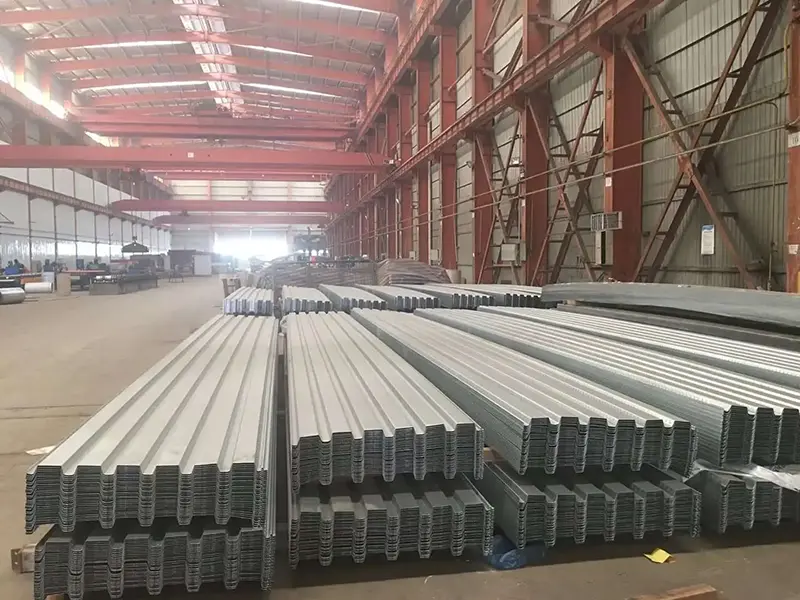

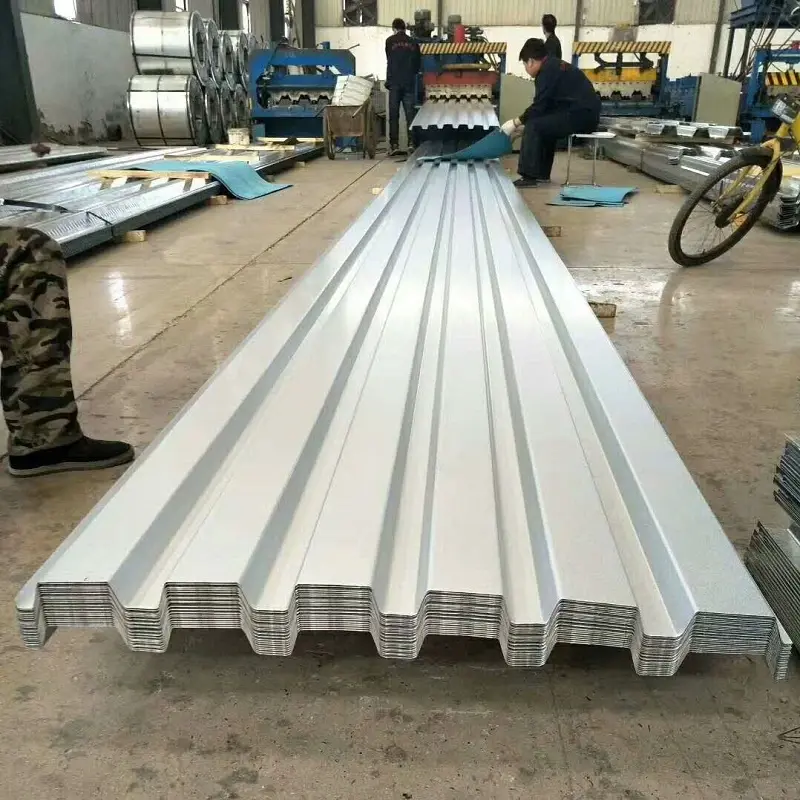

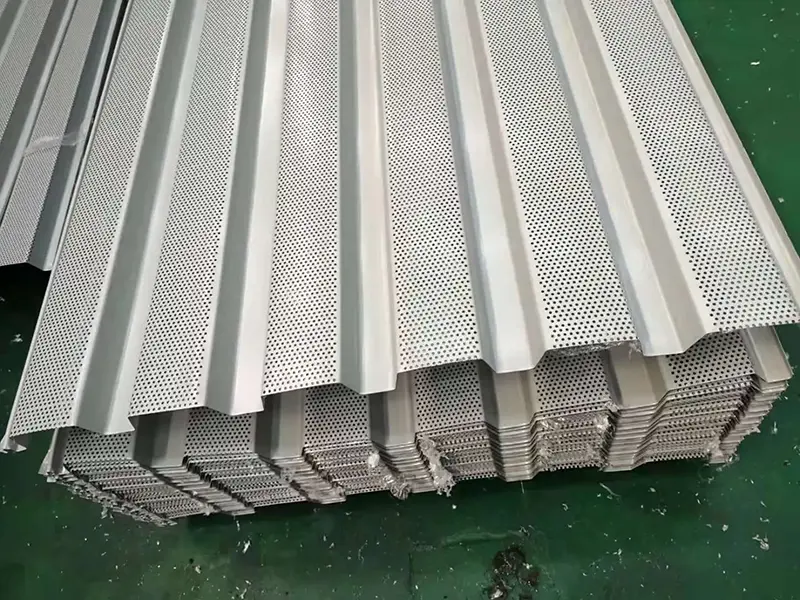

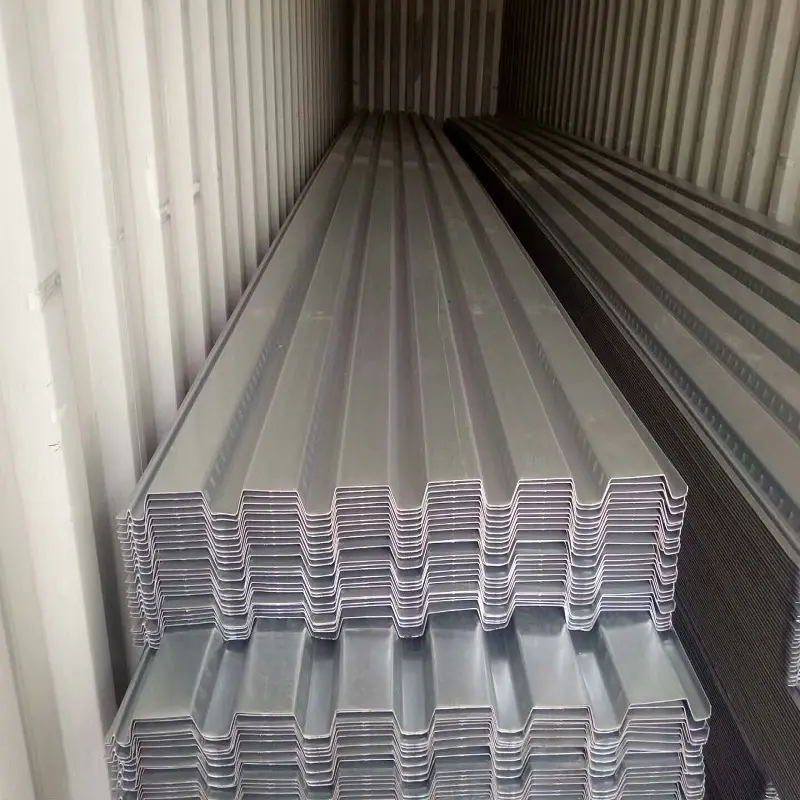

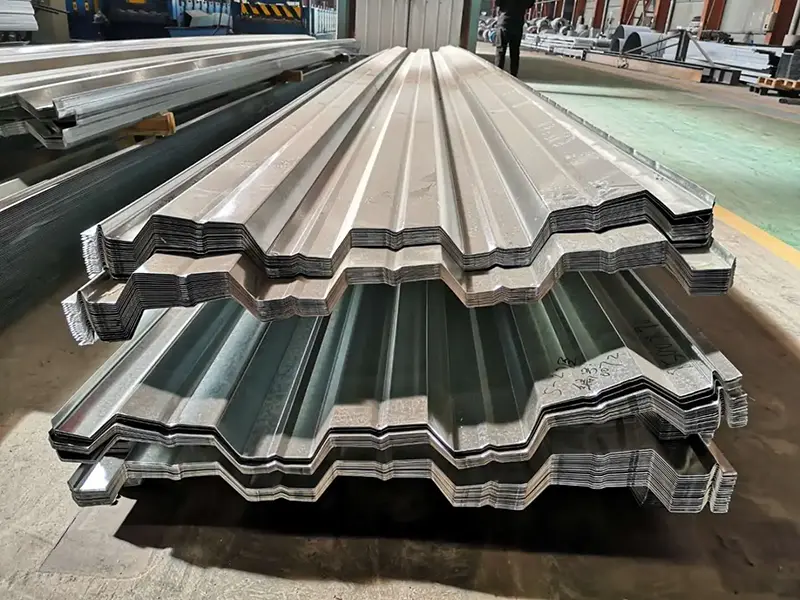

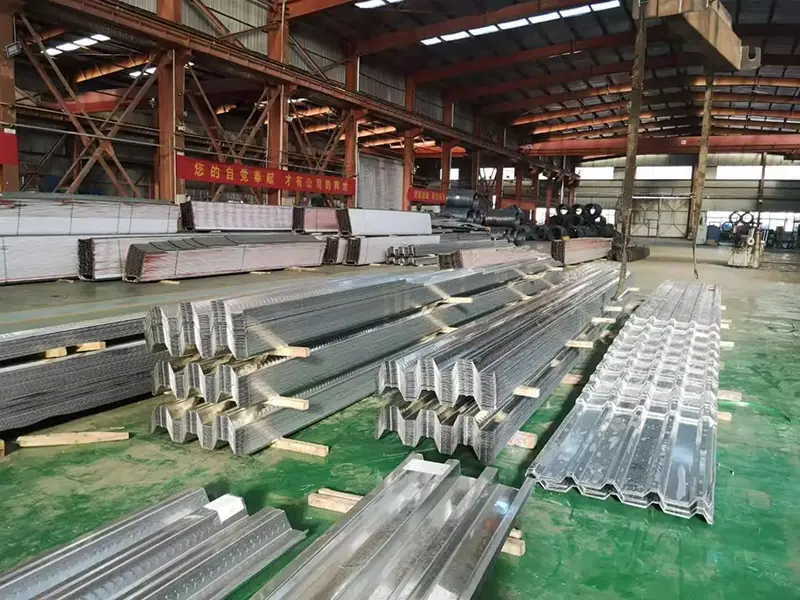

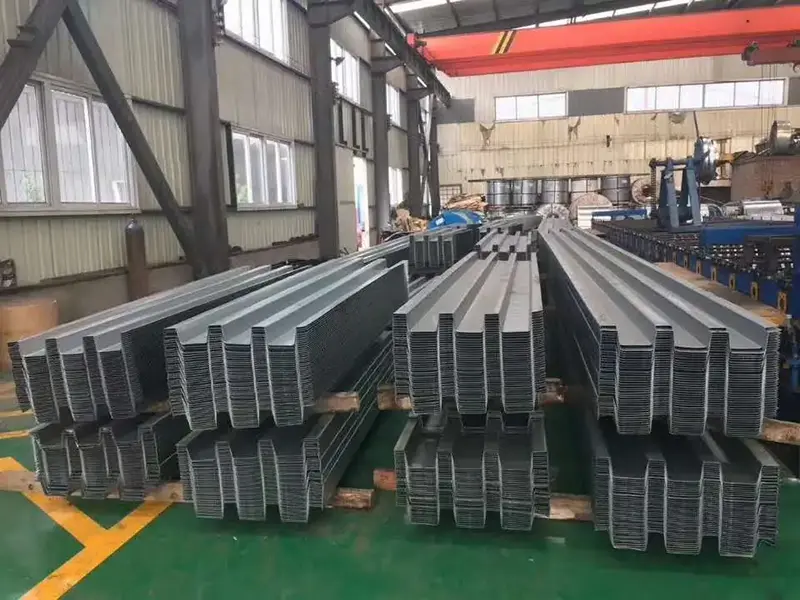

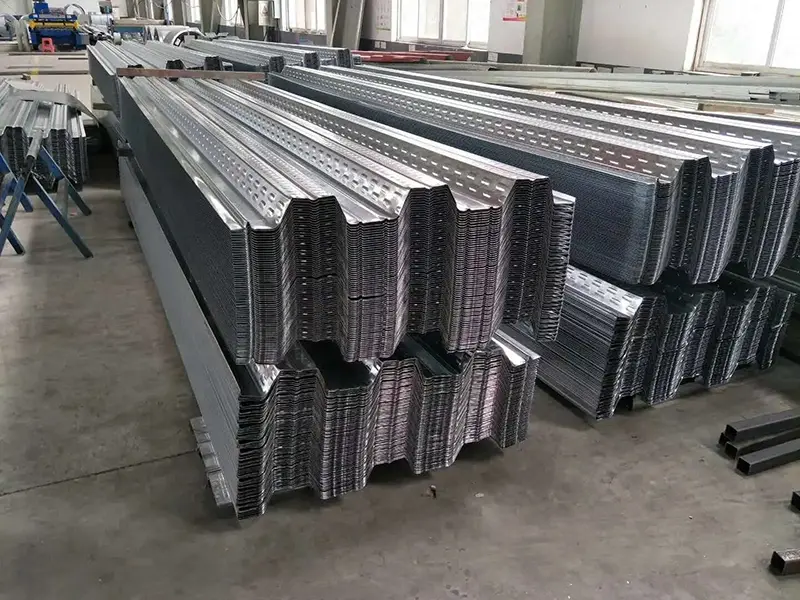

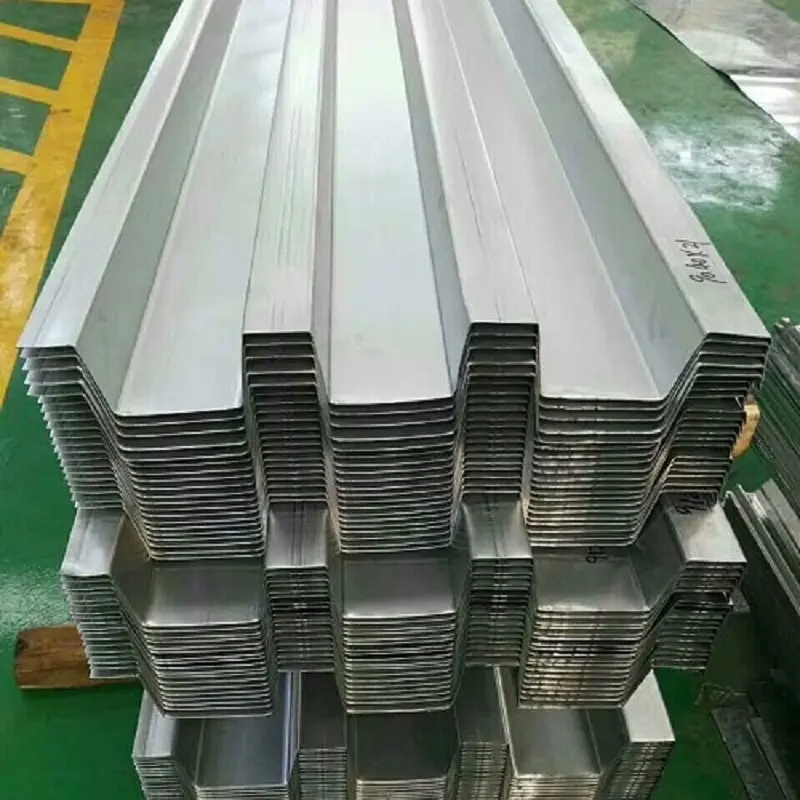

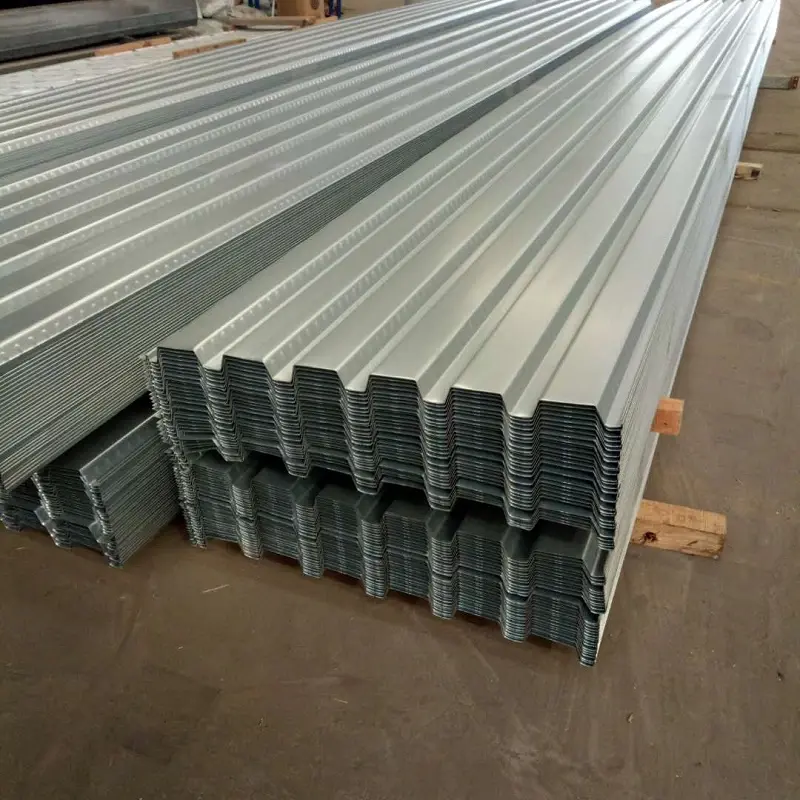

Ашық қабырғалы еден төсеніші

Ашық қабырғалы еден төсеніші - ыстық мырышталған немесе Al-Zn жабыны бар болат парақтан жасалған суық пішінді гофрленген панель. Ол ашық V, U немесе трапеция тәрізді көлденең қимасы бар, қабырғалық арнаның жоғарғы жағы ашық қалдырылған. Бұл дизайн арматуралық жолақтарды орналастыруды, инженерлік желілерді жүргізуді және сайтқа бетон құюды жеңілдетеді.

SEBNO құрылыс материалдарыболат құрылымы өнімдерінің бір бөлігі ретінде ашық профильді еден төсеніштерін жеткізеді. Панельдер құрылыс кезінде тұрақты қалып ретінде қызмет етеді және кейінірек созылу арматурасы ретінде бетон плитасымен композиттік жұмыс істейді.

Негізгі материалдар және беттік өңдеу

Негізгі материал - Shougang, Angang, Hangang, Tanggang, Baosteel және WISCO сияқты ірі отандық өндірушілердің жоғары сапалы көміртекті құрылымдық болаты немесе төмен легирленген болаты. Қаптау салмағы әдетте 60-275 г/м² аралығында болады, ең көп дегенде 600 г/м² талап етілетін орталар үшін қолжетімді.

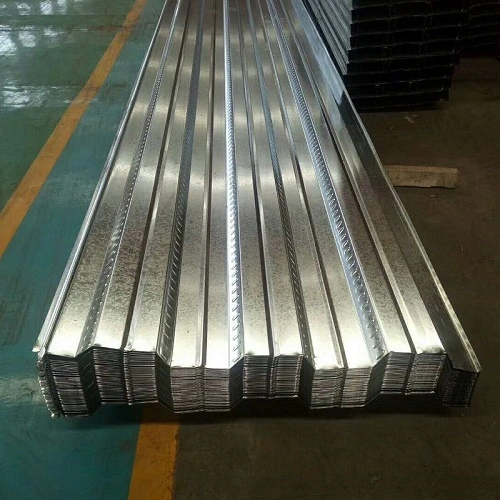

Жалпы шығымдылық көрсеткіштеріне 250 МПа, 280 МПа, 320 МПа және 350 МПа кіреді және 550 МПа дейін жетуі мүмкін. Бетонды бетонмен байланыстыруды жақсарту үшін бедерлі болуы мүмкін, бұл болат палуба мен плита арасында сенімді композициялық әрекетті орнатуға көмектеседі.

Жүйе қалай орнатылады

Құрылыс кезінде палуба болат арқалықтардың үстіне салынып, ұштарында толық енетін нүктелік дәнекерлеумен бекітіледі. Аралық қосылыстар палуба арқылы болат арқалыққа дәнекерленген кескіш шпилькаларды пайдаланады. Іргелес панельдер бедерлі қосылым нүктелерін бекітетін арнайы қысқыш құралдармен біріктіріледі.

Палуба дымқыл бетонның өзіндік салмағын және құрылыс кезеңінде құрылыс жүктемелерін қолдайды. Бетон қатқаннан кейін ол плитамен бірге құрылымдық есептеулерде созылу арматурасы ретінде жұмыс істейтін композиттік жүйе ретінде әрекет етеді.

Профиль опциялары және техникалық деректер

The open-profile floor decking series covers a wide range of profiles. The table below lists representative parameters for several mainstream models.

Құрылыстың өнімділігі және валидациясы

1. Жақтаусыз аралық мүмкіндігі

Бетон құю кезінде палуба өзінің беріктігі мен қаттылығын пайдалана отырып, құрылыс жүктемелеріне қолдау көрсетуі керек. Қалыңдығы 1,2 мм болатын Q345 болаттан жасалған YX60-263-790 моделі үшін қалыңдығы 120 мм болатын үш аралықтағы үздіксіз композиттік плита үшін ең үлкен тіреусіз аралығы 2,65 м құрайды. Қалыңдығы 0,8 мм болатын YX51-250-750 моделінің қолданылатын аралығы 2,5–3,0 м.

Бұл жағасыз мүмкіндік бірнеше қабаттарда бір уақытта орнатуға мүмкіндік береді, бұл кезең-кезеңімен бетонды құюға және құрылыстың жалпы реттілігін тездетуге мүмкіндік береді.

2. Композиттік плитаның жүк көтергіштігі

Болат төсеніш пен бетон өрнектер мен сырғытпалар арқылы композиттік әсер еткенде, жүк көтеру қабілеті айтарлықтай артады. Мысалы, Q235 болат арқалықтары және қалыңдығы 100 мм С30 бетон плитасы бар YX60-263-790 (қалыңдығы 1,0 мм) қолданатын конфигурацияның иілу қабілеті 21,71 кН·м. Оның орнына Q345 болат пайдаланылса, өнімділік 29,77 кН·м дейін көтеріледі. Басқа бетон сорттары, плиталар қалыңдығы және болат маркалары үшін сыйымдылық мәндерін осы параметрлерді пайдалана отырып есептеуге болады.

3. Құрылыстың негізгі процедуралары

Орнату кезінде бірнеше процедуралар назар аударуды қажет етеді. Палубаның ұштары толық енетін нүктелік дәнекерленген болат арқалықтарға қосылуы керек. Аралық қосылыстарда шпилька арқылы дәнекерлеу қолданылады. Көршілес парақтар мамандандырылған қысқыштар көмегімен бедерлі нүктелерде біріктіріледі. Қисық жерлерде жиектерді тегіс ұстау және мырышталған жабынды сақтау үшін плазмалық кесу ұсынылады.

Түпнұсқа дизайн дәнекерлеу аралық 305 мм-ді көрсетеді, бірақ бұл жаяу қозғалыс немесе бетон құю кезінде деформацияны болдырмау үшін құрылыс кезінде азайтылуы мүмкін. Теріс моментті арматураны сонымен қатар консольдық бөліктерде конструктивті сипаттамаларға сәйкес крекингке жол бермеу үшін орнату керек.

Тәжірибедегі техникалық артықшылықтар

1. Тұрақты қалып.Палуба дәстүрлі ағаш қалыптарды ауыстырады, сондықтан орнату, аршу немесе тіреу жұмыстарын жүргізудің қажеті жоқ. Бұл құрылыс кестесін жылдамдатады.

2. Жоғары беріктігі бар жеңіл.Болат шығыны қалыңдығы 0,8 мм парақтар үшін шамамен 9–10 кг/м², оңтайлы аралығы 2,5–3,5 м. Палуба сонымен қатар композиттік еден жүйесінде созылуды күшейту қызметін атқарады.

3. Тиімді тізбекті құрылыс.Панельдерді бір уақытта бірнеше қабатқа төсеуге болады, ал бетонды кезең-кезеңімен құюға болады. Бұл жобаның жалпы мерзімін айтарлықтай қысқартады.

4. Ыңғайлы қызметтік бағдарлау.Ашық қабырғалы профиль құбырлар мен сымдарды қайталама ойық немесе арнасыз тікелей орнатуға мүмкіндік береді.

5. Коррозияға төзімділік және қайта өңдеу.Мырышпен қапталған жабын құрылыс және қызмет көрсету кезеңдерінде тоттың алдын алады. Болат материал қызмет ету мерзімінің соңында толығымен қайта өңделеді.

Дизайн және орнату мәселелері

Аралық және жүктеме талаптары үшін:Профильді және қалыңдықты төсенішсіз аралық кестелері мен композиттік плиталардың жүктемесі бойынша есептеулер негізінде таңдаңыз. Ауыр жүктемелер немесе ұзағырақ аралықтар қалың панельдерді немесе болаттың жоғары сорттарын қажет етуі мүмкін.

Қызметтік маршруттау үшін: The open ribs make it easy to run conduits and wiring, but the layout should be coordinated with the reinforcement placement to avoid conflicts.

Қисық немесе тегіс емес аймақтар үшін:Жиектер сапасы мен мырышталған жабынның тұтастығын сақтау үшін қырқудан гөрі плазмалық кесуге артықшылық беріледі.

Дәнекерлеу кезінде:Нүктелік дәнекерлеу және кесу шпилькалары үшін көрсетілген дәнекерлеу аралықтарын орындаңыз. Құрылыс кезінде деформацияны болдырмау үшін тығызырақ аралықты уақытша пайдалануға болады, бірақ соңғы қосылымдар үшін құрылымдық дизайнды сақтау керек.

Типтік жоба қолданбалары

1.Көп қабатты және көп қабатты болат конструкцияларға арналған композиттік еден жүйелері.

2.Өнеркәсіптік кәсіпорындар мен логистикалық қоймаларға арналған едендік құрылымдар.

3.Сауда кешендері мен автотұрақ құрылымдарын қоса алғанда, кең ауқымды еден төсеу жобалары.

4.Жылдам құрылысты және кезеңді жұмыс процестерін қажет ететін болат конструкцияларының жобалары.

Жиі қойылатын сұрақтар

1. Ашық профильді және жабық профильді палубалар отқа төзімділігі бойынша қалай ерекшеленеді?

Жабық профильді палуба әдетте отқа жақсы төзімділікті ұсынады, өйткені қабырғалар толығымен қоршалған және бетон болатты толығымен қоршайды. Ашық профильді төсеу жобаның өрт деңгейіне байланысты қосымша өртке қарсы шараларды қажет етуі мүмкін. Әрбір профиль түрі үшін өрт сынағы қарастырылуы керек.

2. Ашық профильді палубаны уақытша тірексіз пайдалануға болады ма?

Иә, көптеген ашық профильді үлгілер белгіленген аралықтар шегінде тіреусіз орнатуға арналған. Мысалы, 1,2 мм Q345 болаты бар YX60-263-790 үш аралықты үздіксіз 120 мм плита үшін тіреусіз 2,65 м-ге дейін соза алады. Әрқашан өндірушінің аралық кестелеріне және жобаның құрылымдық есептеулеріне жүгініңіз.

3. Гальванизацияланған және Al-Zn жабыны бар палубаның айырмашылығы неде?

Екі жабын да коррозиядан қорғауды қамтамасыз етеді, бірақ Al-Zn жабыны әдетте жоғары температурада және белгілі коррозиялық ортада жақсы қарсылықты ұсынады. Таңдау жобаның ортасына және қызмет ету мерзімінің талаптарына байланысты. Al-Zn жабыны көбінесе жағалаудағы немесе өнеркәсіптік қондырғылар үшін белгіленеді.

4. Ашық профильді төсеммен инженерлік желілер қалай орнатылады?

Ашық қабырғалар бетон қатқаннан кейін құбырлар мен сымдарды өткізуге арналған орынды қамтамасыз етеді. Бұл плитадағы арналарды кесу қажеттілігін жояды. Дегенмен, арматуралық жолақтарға кедергі келтірмеу үшін инженерлік желілерді бетон құю алдында жоспарлау керек.

5. Ашық қабырғаларды төсеу үшін қандай стандарттар қолданылады?

Бастапқы стандарт - профильді болат парақтарға арналған GB/T 12755-2008. Құрылымдық дизайн әдетте GB 55004-2021 және ұлттық стандарт атлас 05SG522 сәйкес келеді. Материалдық сертификаттар мен жүктеме сынағы есептері сұраныс бойынша ұсынылуы мүмкін.
