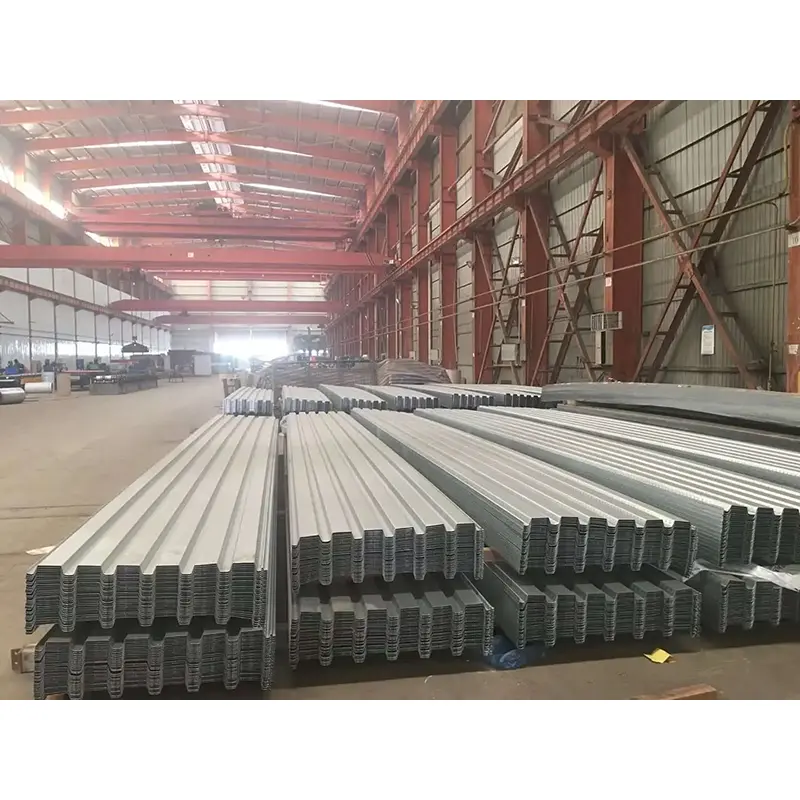

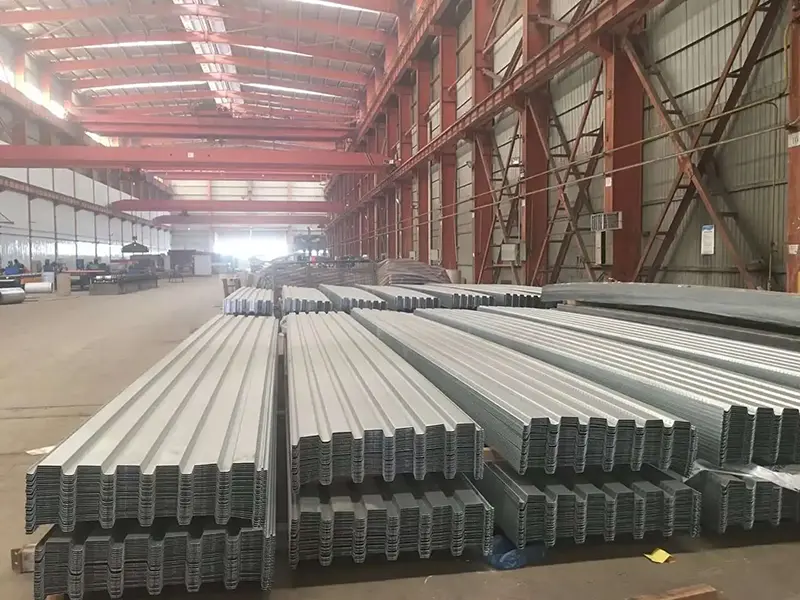

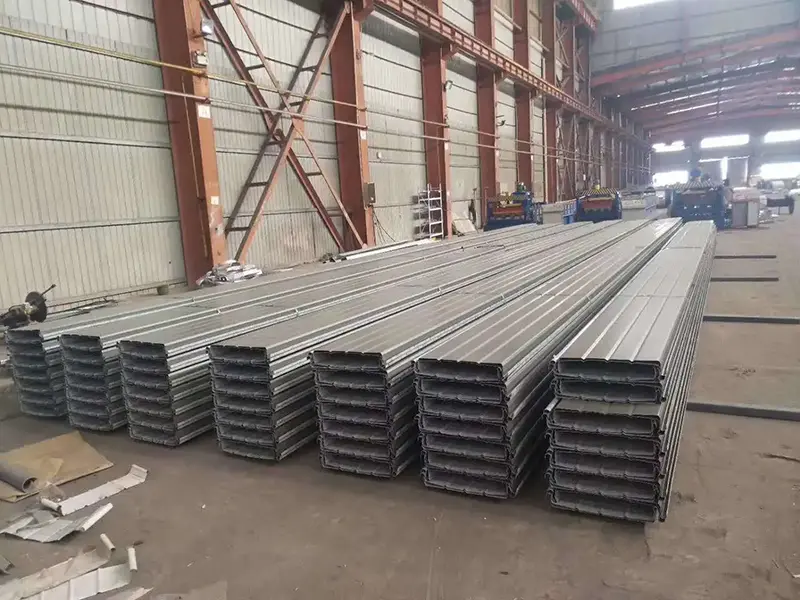

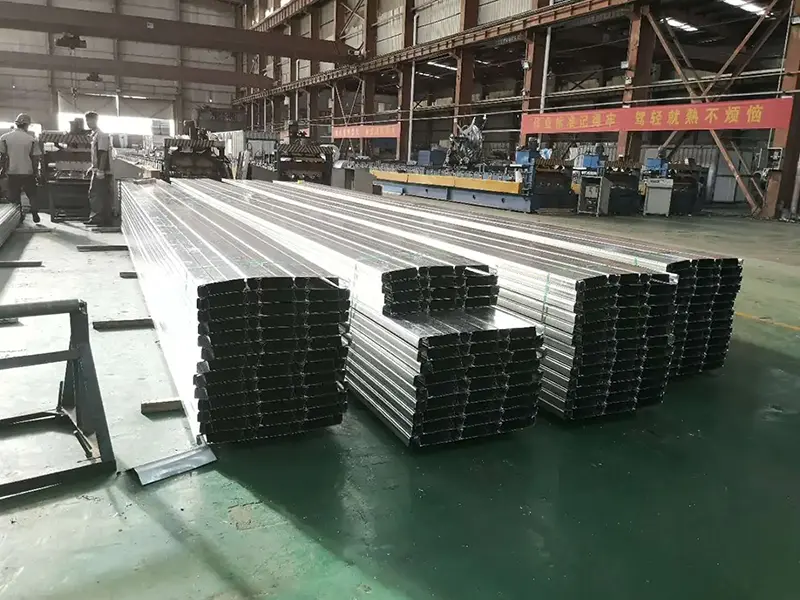

Жүк көтергіш еден төсеніштері, сондай-ақ болат еден төсеніштері немесе профильді болат төсеніштері ретінде белгілі, мырышталған болаттан жасалған салқын илектелген құрылыс құрамдас бөлігі. Оның гофрленген көлденең қимасы профильге байланысты V, U немесе трапеция пішінін алады.SENBO құрылыс материалдарыбұл панельдерді композиттік еден жүйелеріне арналған ашық профильді және жабық профильді опцияларды ұсынатын болат құрылымы өнімдерінің бір бөлігі ретінде жеткізеді.
Құрылыс кезінде панельдер тұрақты қалып ретінде әрекет етеді. Бетон қатайғаннан кейін олар плитаның түбінде созылатын арматура ретінде қызмет етеді. Бұл қос функция жүйені құрылымдық жағынан тиімді және үнемді етеді.
YX76-305-915 және YX75-300-880 сияқты ашық профильді палубада шыңдары ашық қабырғалары бар. Бұл дизайн торапта арматуралық жолақтарды және инженерлік желілерді орналастыруды жеңілдетеді. Жабық профильді модельдер, соның ішінде YX60-263-790 және YXB65-185-555, қарама-қарсы әдісті қолданады: қабырғалар толығымен қоршалған, бұл тегіс астыңғы жағын және жақсы отқа төзімділігін береді.

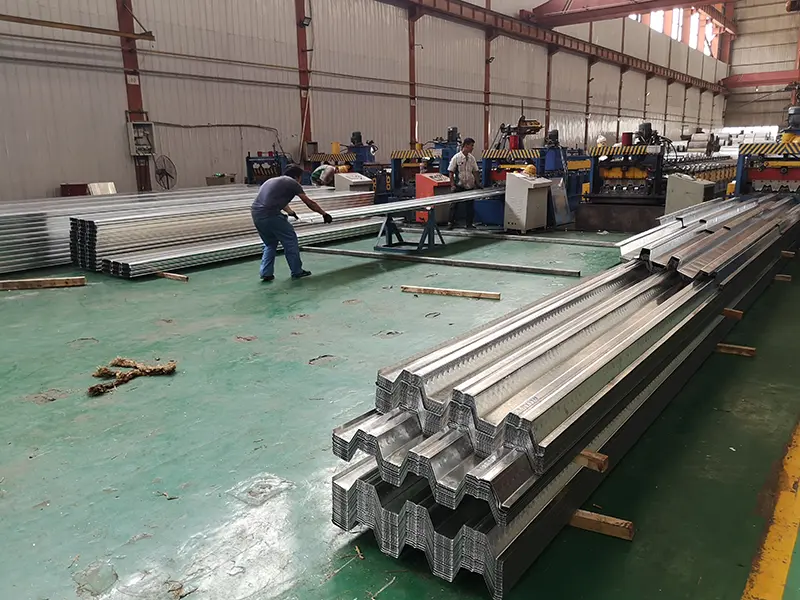

Негізгі материалдарға келетін болсақ, DX51D+Z, Q235 және Q345 сыныбында ыстық мырышталған болат катушкалар қолданылады. Мырыш жабынының салмағын коррозияға қарсы арнайы қажеттіліктерге сәйкестендіру үшін 40-600 г/м² аралығында реттеуге болады. 21 сатылы орамды қалыптастыру процесі әр жобаға сәйкес ұзындықтары бар панельдерді пішіндейді. Орнату бригадалары әдетте тәулігіне 2000–3000 м² аумақты қамти алады.
Біріктірілген құрылымдық жүйені қалыптастыру үшін панельдер сырғымалы шпилькаларды пайдалана отырып, палуба арқылы болат арқалықтарға дәнекерленген, ал іргелес панельдер арнайы қысқыш құралдармен біріктірілген.
Мысал ретінде YX75-300-880 ашық профильді палубаны алыңыз. Қабырғасының биіктігі 75 мм, қабырға аралығы 300 мм және тиімді ені 880 мм, қалыңдығы 1,0 мм нұсқасы 135 см⁴/м инерция моментін береді. Құрылыс кезеңіндегі жүк көтергіштігі 3,2 кН/м², ал композиттік плитаның шекті сыйымдылығы 8,5 кН/м² жетеді. Қалыңдығы 1,2 мм-ге дейін ұлғайған кезде инерция моменті 190 см⁴/м дейін көтеріліп, соңғы сыйымдылықты 12,0 кН/м²-ге дейін итереді.
YX51-342-1025 үлгісі ұқсас оқиғаны баяндайды. Оның материалды пайдалану коэффициенті 82% құрайды, ал 1,0 мм панель қима модулі 20,13 см³/м болатын 63,50 см⁴/м инерция моментін қамтамасыз етеді.
Шығарылу күшін 235 МПа-дан 550 МПа-ға дейін кең ауқымда реттеуге болады, ал соңғы созылу күші 340 мен 700 МПа аралығында. Динамикалық жүктеме кезінде шаршау мерзімі ЕО EN1993-1-3 стандартында көрсетілгендей 2 миллион циклге жетеді. Тұзды спрейді сынау кезінде мырышталған панельдер қызыл тот пайда болмай 2000 сағатқа дейін төзімді, бұл жағалаудағы ортада 25 жылдан астам қызмет ету мерзімін білдіреді.
Қабырғаның биіктігі 51 мм болатын бөлік оның пішінін оңтайландыру үшін сұйықтық динамикасын модельдеуден өтті. 120 мм бетон плитасымен ол 3,5 кН/м² тік жүк көтергіштігіне жетеді және салыстырмалы 35 мм қабырғалық конструкцияға қарағанда 42% жоғары иілу қаттылығын ұсынады. Ақырғы элементтерді талдау 233 мм қабырға қадамы бөлігі үшін 0,92 жүктемені тасымалдаудың біркелкі коэффициентін растайды, бұл әдеттегі палубада жиі кездесетін 25% кернеу концентрациясын болдырмауға көмектеседі.
Сейсмикалық көрсеткіштер де назардан тыс қалмайды. Таңдалған үлгілер Intensity 8 аймақтарының дизайн талаптарына сәйкес келеді. Сондай-ақ өртке қарсы сынақтар жүргізілді: жабық профильді өнімдер бүріккішпен қолданылатын отқа төзімділікті қажет етпей, өртке қарсы талаптарға сәйкес келеді.
Төмендегі кестеде стандартты өндіріс параметрлері жинақталған. Арнайы жоба талаптары үшін теңшеу қол жетімді.
| Өнімділік көрсеткіші | Параметр/спецификация | Ескертпелер |
|---|---|---|
| Негізгі материал дәрежесі | DX51D+Z, Q235, Q345 | Ыстық мырышталған болат парақ |
| Ортақ қалыңдық | 0,7–1,5 мм | Профиль түріне және жүктеме талаптарына байланысты |
| Өнімділік күші | 235–550 МПа | Реттелетін |
| Екі жақты мырыш жабыны | 40–600 г/м² | Жоғары мырыш жабыны теңшеуді қажет етеді |
| Профиль классификациясы | Ашық / Жабық | Төмендегі негізгі үлгі сипаттамаларын қараңыз |
| Тиімді ені | 600–1025 мм | Профиль түріне байланысты |
| Орнату тиімділігі | 2000–3000 м²/тәу | Күнделікті орнату сыйымдылығы |
| Дизайндың қызмет ету мерзімі | ≥25 жас | Жағалау аймақтары |
| Профиль түрі | Қабырға биіктігі (мм) | Тиімді ені (мм) | Материалды пайдалану коэффициенті | Ортақ қалыңдығы (мм) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8–1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8–1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Қос функционалдылық.Бір бұйым екі мақсатқа қызмет етеді: құрылыс кезінде тұрақты қалыптау және плита жұмыс істегеннен кейін созылатын арматура. Бұл жалпы болат шығынын табиғи түрде азайтады.
2. Құрылыс тиімділігі.Бірнеше қабаттарды бір уақытта орнатуға болады, бетонды кезең-кезеңімен құйылады. Күнделікті 2 000–3 000 м² орнату жұмыстары жобалардың жылдам қозғалуын қамтамасыз етеді.
3. Тексерілетін механикалық қасиеттер.Шығымдылық күші 235-тен 550 МПа-ға дейін реттеледі, ал композиттік плиталардың жүктеме сыйымдылығы сынақ арқылы расталды. Таңдау үшін үлгі сипаттамаларының толық спектрі қол жетімді.
4. Коррозияға төзімділік.40-тан 600 г/м²-ге дейін реттелетін мырыштау деңгейлері және 2000 сағатқа дейін тұз шашуға төзімділігі бар панельдер тіпті жағалаудағы аймақтарда да 25 жылдан астам қызмет етеді.
5. Профиль икемділігі.Ашық қабырғалы профильдер арматураны орналастыруды және қызметтік бағытты жеңілдетеді, ал жабық қабырғалы профильдер астыңғы жағы тегіс және отқа төзімділігін арттырады. Дұрыс таңдау жобаның басымдықтарына байланысты.
Ашық профильді төсеу үшін:Бұл түр орнында арматураны орналастыру немесе қабырғалардың ішіндегі қызметтік маршруттау қажет болғанда жақсы жұмыс істейді. Жобаның өрт деңгейіне байланысты қосымша өртке қарсы шаралар қажет болуы мүмкін екенін есте сақтаңыз.
Жабық профильді төсеу үшін:Төбеге бекіту үшін тегіс астыңғы жағы қажет болса немесе мақсат шашыратқышпен қолданылатын отқа төзімділікті болдырмау болса, жабық профильді модельдер жақсырақ болады.
Жағалау немесе коррозиялық орталар үшін:600 г/м² дейінгі ауыр мырыш жабыны белгіленуі керек. Тұз бүрку сынағы есептері өнімділікті тексеру үшін сұрау бойынша қол жетімді.
Орнату кезінде:Кесетін шпилькаларды палуба арқылы болат арқалыққа белгіленген үлгіге және жиек аралығына сәйкес дәнекерлеу керек. Іргелес панельдерді қысқыш құралдармен мықтап бекіту керек, ал ауытқуды бақылау үшін бетон құю кезінде уақытша тіректерді тексеру керек.
1.Биік және өте биік болат конструкциялар еден мен шатырдың сенімді жүйелерін қажет етеді және жүк көтергіш палуба бұл рөлге сәйкес келеді.
2.Үлкен аумақты қоғамдық ғимараттар, соның ішінде стадиондар мен әуежай терминалдары жүйенің құрылымдық тиімділігін пайдаланады.
3.Логистикалық қоймалар мен өнеркәсіптік зауыттар бұл панельдерді операциялық платформалар мен едендер үшін жиі пайдаланады.
4.Тығыз кестелері мен кезеңдік жұмыс үрдістері бар кез келген темір конструкция жобасы осы жүйе ұсынатын жылдам орнатудың артықшылығын пайдалана алады.
Ашық профильді палуба қабырғалардың төбесін ашық қалдырады, бұл арматураны орналастыруды және утилиталарды орнатуды жеңілдетеді. Жабық профильді палуба қабырғаларды толығымен қоршайды, нәтижесінде астыңғы жағы тегіс болады және әдетте бүріккіш жабынсыз отқа төзімділігі жоғары болады. Таңдау құрылымдық, өртке қарсы және сәулеттік қажеттіліктерге байланысты.
Бұл ең алдымен қоршаған ортаға әсер етуіне байланысты. Интерьер қолданбаларында әдетте 120–275 г/м² стандартты жабын қолданылады. Жағалау немесе жоғары коррозиялық орталар 600 г/м²-ге дейін ауыр жабындарды қажет етеді. Жоба шарттары белгілі болғаннан кейін біз сәйкес спецификацияны анықтауға көмектесе аламыз.
75 мм сияқты жоғары қабырғалар үлкенірек қаттылық пен жүк көтергіштігін қамтамасыз етеді, бұл ұзағырақ қашықтыққа немесе ауыр жүктемелерге мүмкіндік береді. Төменгі қабырғалар, шамамен 51 мм, қысқа қашықтыққа және жеңіл жүктерге жақсы жұмыс істейді. Оңтайлы профильді және қалыңдығын растау үшін әрқашан құрылымдық есептеуді орындау керек.
Бұл панель профиліне, қалыңдығына, аралығына және құрылыс жүктемелеріне байланысты. Кейбір конфигурациялар белгілі бір аралықтарға дейін тірексіз орнатуға арналған. Өндірушінің аралық кестелерімен кеңесу керек, ал құрылымдық инженер құрылыс ретін тексеруі керек.
Бастапқы сілтемелер GB 55004-2021 (композиттік құрылымдар үшін міндетті код) және 05SG522 ұлттық стандартты атлас болып табылады. Шаршау және суық пішінді дизайн үшін EN1993-1-3 жиі келтіріледі. Материалдық сертификаттар мен сынақ есептері сұраныс бойынша ұсынылуы мүмкін.
Tianjin SENBO Building Materials Technology Co., Ltd. - жүк көтергіш еден төсеніштерін, композиттік еден төсеніштерін, тік тігісті шатыр панельдерін және басқа металл конверт өнімдерін өндіруші. Біздің өндірістік базамыз Цзинхай экономикалық даму аймағында, Тяньцзинь, Қытайда орналасқан, автоматтандырылған өндірістік желілермен және төрт сатылы сапаны тексеру процесімен жабдықталған. Біздің зауыт, сертификаттар, сынақ мүмкіндіктері және жоба анықтамалары туралы қосымша ақпарат алу үшін біздің сайтқа кіріңіз.Біз туралыбет немесеинженерлік топқа хабарласыңыз.
