Alu-Mg-Mn қорытпасы парағы

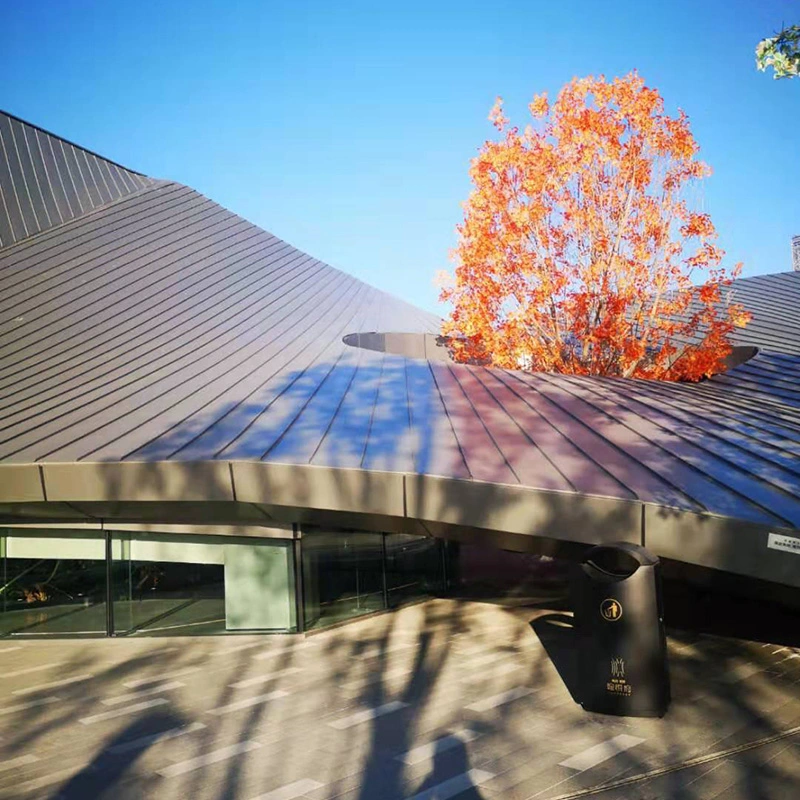

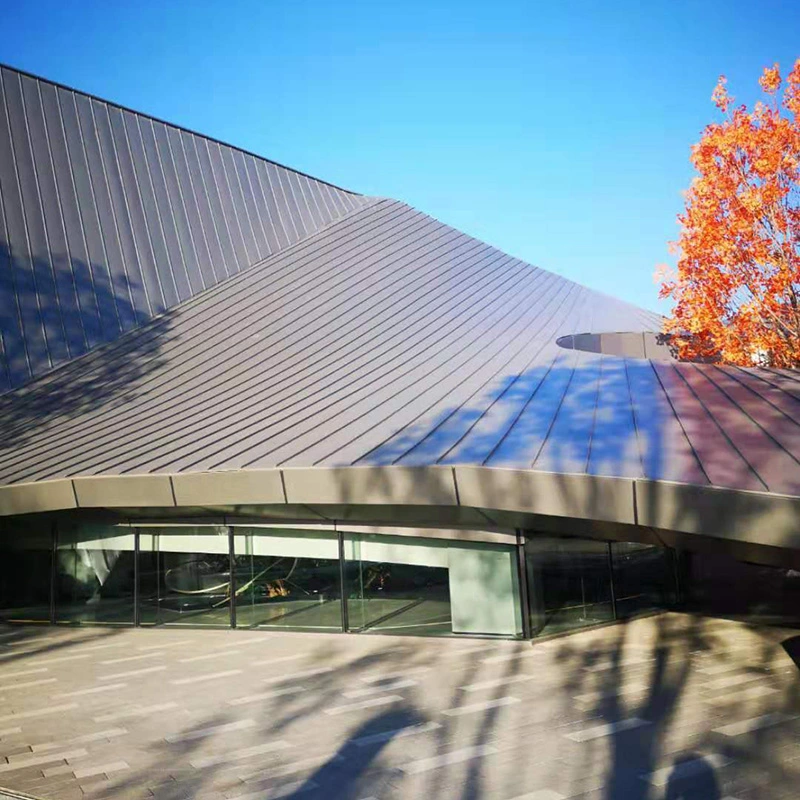

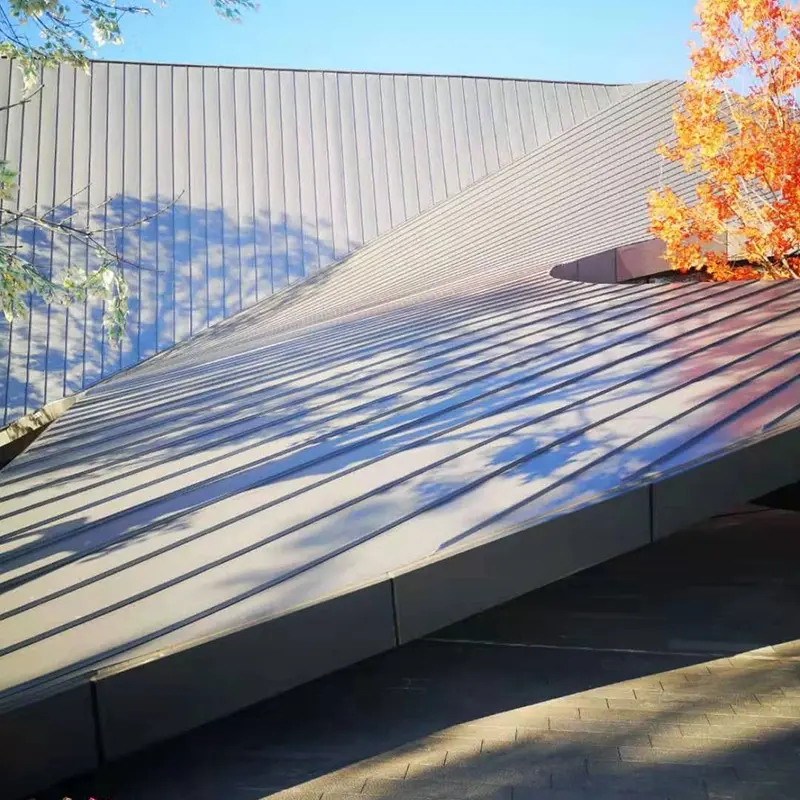

Alu-Mg-Mn легирленген парақтар тік тігісті шатыр мен қабырға жүйелерінде пайдалану үшін AA3004 алюминий жолағынан орам түрінде жасалған. Қорытпада беріктік пен коррозияға төзімділігін арттыру үшін марганец пен магний бар, бұл оны ұзақ аралықтар мен аз техникалық қызмет көрсетуді қажет ететін үлкен қоғамдық ғимараттарға жарамды етеді. SENBO құйма сыныбына, созылу қасиеттеріне және қалыптау алдында жабын қалыңдығына кіріс материалды тексеруді жүзеге асырады. Өндіріс тобы профильдерді белгіленген төзімділік шегінде ұстау үшін қабырғаның геометриясын және панель енін жүйелі түрде тексереді.

Қорытпаның құрамы және жабыны

AA3004 құрамында шамамен 1,0% - 1,5% марганец, 0,8% - 1,3% магний және аз мөлшерде кремний, мыс және мырыш бар. Бұл формула пішінділік пен құрылымдық беріктікті теңестіреді. Alu-Mg-Mn қорытпасының беті 70% ең аз шайыр мөлшері бар PVDF фторкөміртекті жүйесі арқылы орамды қалыптастыру алдында қапталған. Қаптау процесі үздіксіз желіде жүзеге асырылады және тазалауды, хроматты өңдеуді, праймерді және үстіңгі жабынды қамтиды. Дайын жабын тұрақты түс пен ұзақ мерзімді ауа-райына төзімділікті қамтамасыз етеді.

Техникалық деректер

Аяқталған жобалардың өнімділігінің дәлелі

Салмақты үнемдеу және құрылымдық артықшылықтар

Алюминийдің тығыздығы 2,73 г/см³, болаттың тығыздығы 7,85 г/см³. Сол панельдік аймақ үшін алюминий төбесі болат шатырдың шамамен үштен бір бөлігін құрайды. Бұл салмақты азайту пурлиндерге, бағандарға және іргетастарға жүктемені азайтады. H36 темперасындағы AA3004 созылу беріктігі 240-285 МПа жетеді, бұл тік тігіс профильдері үшін және желдің көтерілуіне және жылу қозғалысына қарсы тұруы керек ұзын панельдер үшін жеткілікті. Бірнеше әуежай мен стадион жобалары бұл материалды конструкциялық болат тоннажын азайту үшін арнайы пайдаланды.

Коррозияның ұзақ мерзімді әрекеті

Алюминий ауамен әсер еткенде жұқа, тығыз оксидті қабат түзеді. Бұл қабат негізгі металдың одан әрі тотығуына жол бермейді. Тәуелсіз өлшеулер қалыпты атмосфералық жағдайларда шамамен 0,5 микрометр қалыңдықтың жылдық жоғалуын көрсетеді. 0,7 мм панель 100 жыл экспозициядан кейін де шамамен 0,65 мм сақтайды. PVDF жабыны өнеркәсіптік ластаушы заттар мен тұз спрейіне қарсы қосымша тосқауыл қосады. Бұл екі механизм 50 жылдан астам белгіленген дизайн мерзімін қолдайды.

Жылу қозғалысы және тұрақты тігіс дизайны

Металл шатырлар температураның өзгеруіне байланысты кеңейеді және қысқарады. Тұрақты тігіс жүйесі жылжымалы T-клиптерді пайдаланады, олар әр панельдің иілгіштерге бекітілген күйінде еңіс бойымен қозғалуына мүмкіндік береді. Бұл бұрау немесе бекіткіштің шаршауын болдырмайды. Жалғыз панельдерді ұзындығы 120 метрге дейінгі аяқтарсыз шығаруға болады, бұл ықтимал ағып кету нүктелерін жояды және су өткізбейтіндігін жақсартады. Сямэнь Сяньань әуежайында жеке панельдер 101 метрге жетті. Биіктік орамды қалыптау машиналары панельдерді жерден 48 метр биіктікте өндірді, бұл орнату тиімділігін 35%-дан астамға арттырды.

Желді көтеруді тексеру

Сямэнь Сяньань әуежайындағы шатыр жүйесі зертханада желдің көтерілуіне сынақтан өтті. Сынақ бағдарламасы статикалық және динамикалық қысымды жүктеу арқылы ауыр тайфун жағдайларын модельдеді. Валидацияның төрт раунды жүйенің 17-санаттағы супер тайфунға балама жел күштеріне төтеп бере алатынын растады. Сынақтар тек қана панельді ғана емес, шатырдың металл панельдерін, шұңқырларды, ағындарды және бекіткіштерді қамтыды.

Өрт пен найзағайдан қорғау

Жүйе A1 класындағы өрт рейтингіне қол жеткізеді. Металл беті оттың таралуына ықпал етпестен ұшқын мен жалынға төтеп бере алады. Найзағайдан қорғау үшін қалыңдығы 0,7 мм немесе одан да көп панельдер GB 50057 стандартына сәйкес ауа терминалдары ретінде қызмет етуі мүмкін. Бұл шатырдың өтуін қажет ететін бөлек найзағайлардың қажеттілігін болдырмайды. Тұрақты тігіс профилінің өзі дұрыс қосылған кезде үздіксіз өткізгіш жолды қамтамасыз етеді.

Өнім сипаттамалары

• Төмен құрылымдық салмағы:Тығыздығы 2,73 г/см³ болатын панельдер бірдей жабынның болат қаптамасымен салыстырғанда, пурлиндерге, бағандарға және іргетастарға өлі жүктемені азайтады.
• Ұзақ қызмет күту:Табиғи алюминий оксиді қабаты және PVDF жабыны бірге 50 жылдан астам дизайн мерзімін қолдайды, жабынның кепілдіктері әдетте 15-20 жыл.
• Тығыздағышсыз тігістің тұтастығы:Тұрақты тігісті біріктіру механикалық түрде бекітіледі, сондықтан гидрооқшаулағыш ескіруі, жарылуы немесе ауыстыруды қажет ететін тығыздағышқа байланысты емес.
• Жылулық қозғалысты орналастыру:Жылжымалы T-клиптер панельдердің шатырдың еңісі бойымен кеңеюіне және жиырылуына мүмкіндік береді, бұл ұзақ уақыт бойы кернеудің пайда болуына жол бермейді.
• Кең қалыптау мүмкіндігі:Қорытпаны түзу, қисық, конустық және желдеткіш тәрізді панельдерге айналдыруға болады, бұл оны күмбездерге, қоймаларға және еркін пішінді беттерге қолайлы етеді.
• Өрт пен найзағайдың үйлесімділігі:Материал жанбайтын және 0,7 мм немесе одан да қалың панельдер шатырдың қосымша енуін болдырмай, найзағай ауа терминалы ретінде әрекет ете алады.

Типтік қолданбалар

• Әуежай терминалдары мен жоғары жылдамдықты теміржол вокзалдарының шатыры мен қабырғаларын қаптау, мұнда ұзақ аралықтар мен техникалық қызмет көрсетудің аздығы басымдық болып табылады.
• Үлкен қоғамдық ғимараттар, соның ішінде стадиондар, көрме орталықтары және театрлар, олар жеңіл, берік шатыр жабындарын пайдаланады.
• Коррозияға төзімділік негізгі талап болып табылатын жағалаудағы немесе өнеркәсіптік аймақтардағы ғимараттар.
• Қолданыстағы құрылым ауыр болат панельдерді көтере алмайтын жөндеу және шатырды жабу жобалары.
• Күмбездер, қоймалар және еркін пішінді беттер сияқты қисық немесе конустық панельдерді қажет ететін күрделі шатыр формалары.

Дизайн және орнату мәселелері

• Панель профилін және қалыңдығын аралық, жел жүктемесі және шатырдың еңісі негізінде таңдаңыз. Тұрақты тігіс жүйелері үшін кем дегенде 5% көлбеу жиі кездеседі, бірақ төменгі беткейлер қосымша тығыздау арқылы қолайлы болуы мүмкін.
• Есептелген желді көтеру жүктемесіне сәйкес T-клип аралығын көрсетіңіз. Шатырдың шеттері мен бұрыштарының жанында жақынырақ қашықтық қажет.
• Дайындау алдында өндірушімен қисық панельдер үшін ең аз иілу радиусын растаңыз.
• Гальваникалық коррозияны болдырмау үшін үйлесімді материалдардан жасалған бекіткіштер мен қыстырғыштарды пайдаланыңыз. Тот баспайтын болаттан немесе алюминийден жасалған қыстырғыштарға артықшылық беріледі.
• Панельдерді қақпақтың астында сақтаңыз және оларды құрғақ ұстаңыз. Ашық жерде сақтау қажет болса, конденсацияны болдырмау үшін буманы көтеріп, дем алатын қақпақты пайдаланыңыз.
• Орнату кезінде тігіс алдында панельдің туралануын және қысқыштың қосылуын тексеріңіз. Арнайы профиль үшін дұрыс тігу машинасының параметрлерін пайдаланыңыз.

Жоба топтарының жалпы сұрақтары

AA3004 шатырды жабуға арналған AA3003 үлгісімен қалай салыстырылады?

AA3004 құрамында AA3003-ке қарағанда жоғары марганец пен магний бар, бұл оның беріктігі мен коррозияға төзімділігін арттырады. Тұрақты тігісті шатырлар үшін AA3004 жиі таңдалады, өйткені ол қалыңдықты қоспай жоғары жел жүктемелерін және ұзағырақ аралықты көтере алады.

Al-Mg-Mn панельдерін қабырғалармен қатар шатырлар үшін де қолдануға бола ма?

Иә, сол материалды және тұрақты тігіс профилін қабырға қаптамасына қолдануға болады. Профиль өлшемдері мен қысқыштың дизайны әртүрлі болуы мүмкін, қабырғаларға жел жүктемесі талаптарын бөлек тексеру керек.

Al-Mg-Mn төбесінің тік тігісі үшін ең аз шатырдың еңісі қандай?

Стандартты бөлшектер үшін 5% көлбеу тән. Үздіксіз панельдер мен мұқият тығыздау арқылы шамамен 1,5 градусқа дейін төмен еңістерді орнатуға болады, бірақ жоба инженері нақты климат пен жауын-шашын қарқындылығына арналған дизайнды тексеруі керек.

Металл панельдің астында әрқашан бу тосқауылы қажет пе?

Шатырдың жиналуында конденсацияның алдын алу үшін әдетте оқшаулаудың жылы жағында бумен реттелетін қабат орнатылады. Нақты қабаттар құрылысты пайдалану мен климатқа байланысты. Шатыр жүйесінің дизайнері толық құрастыруды көрсетуі керек.

Сапаны бақылау және құжаттама

Материал сертификаттары қорытпаның сыныбын, беріктігін, механикалық қасиеттерін және жабын түрін растауы керек. Өндіріс кезінде өлшемді тексерулер қақпақ панелінің енін, қабырға биіктігін және ұзындығын. Үлкен жобалар үшін үлгілерді жабынның қалыңдығы мен адгезиясына сынауға болады. Орнатуды бастамас бұрын жердегі қабылдау панельдер санын, профилін және бетінің күйін тексеруі керек.

Таңдау факторлары

• Стандартты PVDF жабыны жеткілікті ме немесе қосымша қорғаныс қажет пе, соны шешу үшін тораптың коррозия санатын бағалаңыз.
• Қисық немесе күрделі төбе пішіндері үшін пішінді және орнату ретін тексеру үшін панель жеткізушісін ертерек шақырыңыз.
• Жобалық жел жүктемесін тексеріңіз және қысқыш аралық пен бекіткіш таңдау есептелген жүктемелерге сәйкес келетінін растаңыз.
• Техникалық қызмет көрсетуге қол жеткізу жоспарын қарап шығыңыз. Қапталған бет аз күтімді қажет етсе де, жыпылықтаулар мен енулер әлі де мерзімді тексеруді қажет етеді.
• Шатырдың термиялық қозғалыс диапазонын қарастырыңыз және тік тігіс жүйесі күтілетін кеңею мен қысқаруды қамтамасыз ете алатынын растаңыз.
