Алюминий-магний-марганец металл панельдері

Архитектуралық шатыр жабындары мен қабырғаларды қаптауға арналған алюминий-магний-марганец металл панельдері, AA3004 сериялы алюминий-магний-марганец қорытпасынан жасалған орам. Қорытпада шамамен 1,0% - 1,5% марганец, 0,8% - 1,3% магний, аз мөлшерде кремний мен мыс және баланстық алюминий бар. Бұл композиция төмен салмақтың, жеткілікті беріктіктің және коррозияға төзімділіктің пайдалы комбинациясын береді және стандартты тігу және орамды қалыптау жабдықтарымен үйлесімді. SENBO бұл панельдерді қорытпаның маркасы, парақ қалыңдығы және жабын сапасы бойынша кіріс тексерулерімен қамтамасыз етеді және қалыптау сызықтары профильдің дәлдігі үшін бақыланады.

Панельдер әуежай терминалдары, жүрдек теміржол вокзалдары, спорт стадиондары және көрме орталықтары сияқты үлкен қоғамдық ғимараттар үшін кеңінен қолданылады. Бетке алдын ала орама жабыны түседі, әдетте фторкөміртекті шайырдың мөлшері 70% жоғары, түс консистенциясы мен ауа райына төзімділікті қамтамасыз ететін PVDF. Шатыр жүйесі жылжымалы T-клиптері бар тұрақты тігіс профиліне негізделген. Қысқыштар термиялық қозғалысты қамтамасыз ете отырып, панельдерді сенімді түрде ұстайды, ал тігісті бекіткіш тығыздағышқа сүйенбестен су өткізбейтін қосылыс жасайды.

Техникалық сипаттамалар

Өнімділік деректері және инженерлік тексеру

1. Салмақ және құрылымдық тиімділік

Алюминийдің тығыздығы 2,73 г/см³, болаттың шамамен үштен бірі. Мұнда қолданылатын AA3004 қорытпасы 240 МПа-дан 285 МПа-ға дейінгі созылу беріктігін және кемінде 190 МПа аққыштық беріктігін көрсетеді. Бұл мәндер шатыр жүйесін салыстырмалы болат шатырға қарағанда жеңілдетуге мүмкіндік береді, бұл тірек құрылымына жүктемені азайтады. Ұзақ мерзімді ғимараттар мен жөндеу жұмыстарында салмақты үнемдеу шамамен 30% жетуі мүмкін.

2. Коррозияға төзімділік және қызмет ету мерзімі

Ауа әсер еткенде, панель беті тот басуды баяулайтын тығыз алюминий оксиді қабатын құрайды. Қорытпаның өзі көптеген қышқылдар мен сілтілердің шабуылына қарсы тұрады, ал PVDF жабыны басқа қорғаныс тосқауылын қосады. Бұл қасиеттер негізгі металл үшін 50 жылдан астам дизайн мерзімін қолдайды. Қаптау жүйесі әдетте 15 жылдан 20 жылға дейін кепілдік береді.

3. Тұрақты тігіс жүйесі және су өткізбейтіндігі

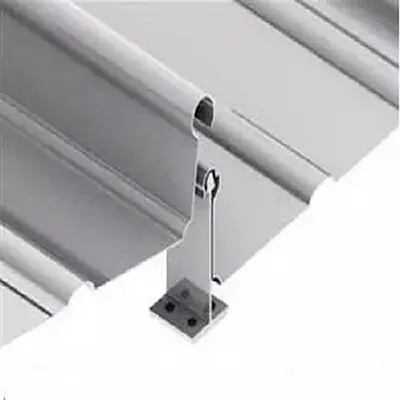

Тұрақты тігіс профилі жылу қозғалысын қамтамасыз ету үшін шатырдың еңісі бойымен сырғанайтын T-клиптерді пайдаланады. Панельдер алдын ала дайындалады және сайтта жиналады, бұл құрылыс уақытын 30% -дан астамға қысқартады және орнатуға төзімділікті 3 мм шегінде сақтайды. Сиань-Яньань теміржолындағы Фупин оңтүстік станциясында 4000 м² төбесі енбейтін механикалық құлыптау жүйесін пайдаланды. Нәтижесінде желдің көтерілуіне жақсы қарсылық пен күрделі пішіндерді ұстану мүмкіндігі бар су өткізбейтін бет пайда болды. Төбесі 4585 м² болатын Гаолинг станциясы тік тігіс тақтасын, гидрооқшаулағыш қабатты, оқшаулауды, бу тосқауылын, акустикалық қабатты және Al-Zn жабыны бар профильді негізді қамтитын композициялық құрылысты пайдаланды.

4. Өрт пен найзағайдың әрекеті

Шатыр жүйесі А1 сыныбының өрт рейтингіне жетеді. 660°C балқу температурасымен алюминий жалынның беті бойынша таралуының орнына өртте жергілікті күйіп кетуге бейім, бұл өртті сөндіруге көмектеседі. Найзағайдан қорғау үшін қалыңдығы кемінде 0,7 мм панельдер GB 50057 стандартына сәйкес ауаны тоқтату құрылғылары ретінде тікелей жұмыс істей алады. Бұл найзағай өткізгіштері үшін шатырдың бөлек ену қажеттілігін жояды.

5. Пішімдеу және дизайн икемділігі

Қорытпа түзу, дөңес қисық, ойыс қисық және желдеткіш пішінді панельдерге айналуы мүмкін. Бұл бір көлбеу, қос көлбеу, жеке қисық және екі иілген шатыр геометрияларын қолдайды. Материалдың икемділігі жердегі тігу операциялары кезінде де көмектеседі.

Өнім сипаттамалары

• Төмен салмақ:Болат тығыздығының үштен бірінде панельдер өлі жүктемені азайтады және өңдеуді жеңілдетеді.
• Ұзақ қызмет ету мерзімі:Қорытпа мен жабын комбинациясы қалыпты жағдайда 50 жылдан астам қызмет көрсетуге арналған.
• Құрылымдық су өткізбейтіндігі:Тұрақты тігісті біріктіру тығыздағышқа байланысты емес, бұл техникалық қызмет көрсету және ағып кету қаупін азайтады.
• Жылулық қозғалысты орналастыру:Жылжымалы T-клиптер панельдерді кернеусіз кеңейтуге және қысқартуға мүмкіндік береді.
• Икемділікті қалыптастыру:Архитектуралық шатырлар үшін қисық және конустық панельдер шығарылуы мүмкін.
• Қайта өңдеу мүмкіндігі:Алюминий пайдалану мерзімінің соңында толығымен қайта өңделеді.

Типтік қолданбалар

• Әуежай терминалдары мен жоғары жылдамдықты теміржол вокзалдарына арналған шатыр және қабырға жүйелері.
• Стадиондарға, көрме орталықтарына және театрларға арналған үлкен шатырлар.
• Коррозияға төзімділігі маңызды болып табылатын теңіз немесе өнеркәсіптік ортадағы ғимараттар.
• Қолданыстағы ғимараттардың төбесін жабу және жөндеу.

Орнату және өңдеу туралы ескертпелер

• Панельдерді қақпақтың астында сақтаңыз және оларды құрғақ ұстаңыз. Ашық жерде сақтау қажет болса, буманы көтеріп, дем алатын қақпақты пайдаланыңыз.
• Бетті сызатпау немесе сызатпау үшін көтеру үшін жұмсақ итарқаларды және таратқыш жолдарды пайдаланыңыз.
• Панельдерді алюминийге жарамды құралдармен кесіңіз. Орнатпас бұрын кесілген жиектерді тазалап, талшықты алып тастаңыз.
• Жоба сызбаларында көрсетілген T-клип аралығын орындаңыз. Қысқыштар белгіленген бекіткіштермен пурлиндерге бекітілуі керек.
• Панельдерді туралау мен қыстырғыштың қосылуын тексергеннен кейін ғана тігіңіз. Панель профилі үшін дұрыс тігу машинасын пайдаланыңыз.
• Гальваникалық коррозияға жол бермеу үшін ылғал бар жерде жалаңаш болатпен немесе мыспен жанасудан аулақ болыңыз.

Сапаны бақылау және құжаттама

Материал сертификаттары қорытпаның маркасын, механикалық қасиеттерін және жабын түрін растауы керек. Өндіріс кезінде өлшемді тексерулер қақпақ панелінің енін, қабырға биіктігін және ұзындығын. Үлкен жобалар үшін үлгілерді жабынның қалыңдығы мен адгезиясына сынауға болады. Орнату алдында қабылдау орнында панельдер санын, профилін және бетінің күйін тексеруі керек.

Таңдауды қарастыру

• Панель профилін және тігіс түрін таңдамас бұрын шатырдың еңісі мен дренаж дизайнын растаңыз.
• Стандартты PVDF жабыны немесе неғұрлым ауыр сипаттама қажет екенін шешу үшін сайттың коррозия санатын бағалаңыз.
• Қисық немесе күрделі шатыр пішіндері үшін пішінді және орнату ретін тексеру үшін панель жеткізушісін ертерек шақырыңыз.
• Желді көтеру конструкциясын тексеріңіз және T-клип аралықтары мен бекіткіштердің есептелген жүктемелерге сәйкес келетінін растаңыз.
• Техникалық қызмет көрсетуге қол жеткізу жоспарын қарап шығыңыз. Тұрақты тігіс жүйесі аз ғана техникалық қызмет көрсетуді қажет етсе де, жыпылықтаулар мен өтулерді кезеңді түрде тексеру ұсынылады.

Жиі қойылатын сұрақтар

AA3004 және шатырды жабу үшін қолданылатын басқа алюминий қорытпаларының негізгі айырмашылығы неде?

AA3004 құрамында 3003 сияқты кәдімгі коммерциялық қорытпаларға қарағанда жоғары марганец пен магний бар. Бұл жақсы беріктік пен коррозияға төзімділік береді, сонымен бірге тік тігіс профильдері үшін жеткілікті түрде қалыптасады. Бұл тепе-теңдіктің арқасында шатырды жабу үшін кеңінен қолданылады.

Al-Mg-Mn панельдерін қабырғалармен қатар шатырлар үшін де қолдануға бола ма?

Иә, сол материалды және тұрақты тігіс жүйесін қабырға қаптамасына қолдануға болады. Профиль өлшемдері әртүрлі болуы мүмкін, қабырғаларға жел жүктемесіне қойылатын талаптар бөлек тексерілуі керек.

Қисық панельдер қалай жасалады?

Қисық панельдер орамды қалыптау немесе қажетті радиусқа дейін тежеу ​​арқылы қалыптасады. Конустық панельдер қалыптау алдында парақты айнымалы ені бойынша кесу арқылы жасалады. Қалыптау шектері панель профиліне және материалдың төзімділігіне байланысты, сондықтан жеткізуші жобаның іске асырылу мүмкіндігін ертерек растауы керек.

Al-Mg-Mn шатыры астында әрқашан бу тосқауылы қажет пе?

Ылғал ауаның оқшаулағышқа жетуіне және конденсацияның пайда болуына жол бермеу үшін әдетте төбенің жиналуына буды бақылау қабаты қосылады. Арнайы қабаттар құрылысты пайдалану мен климатқа байланысты. Шатыр жүйесінің дизайнері тиісті құрылысты көрсетуі керек.
