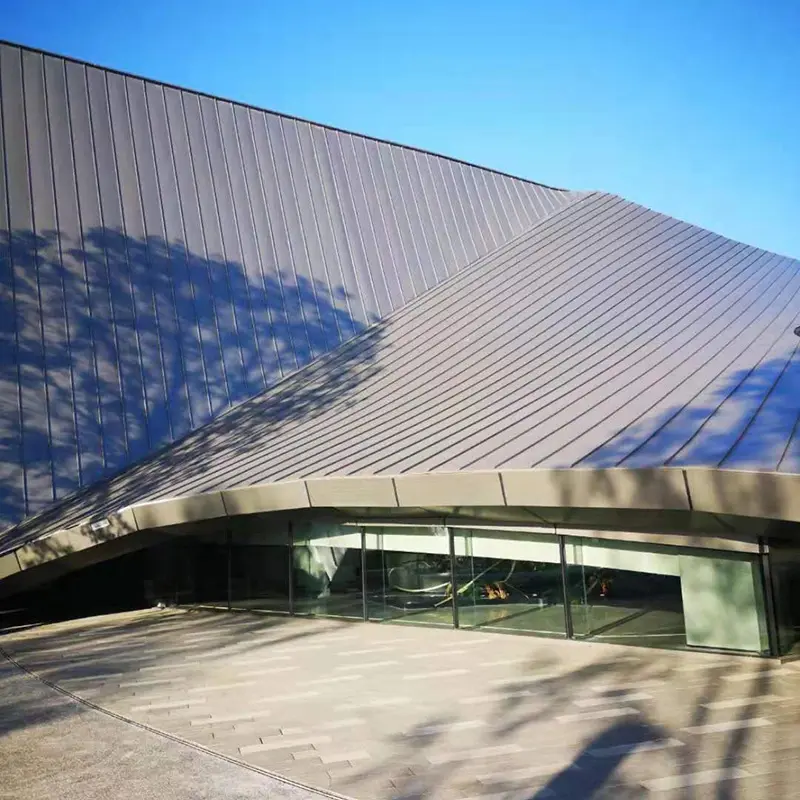

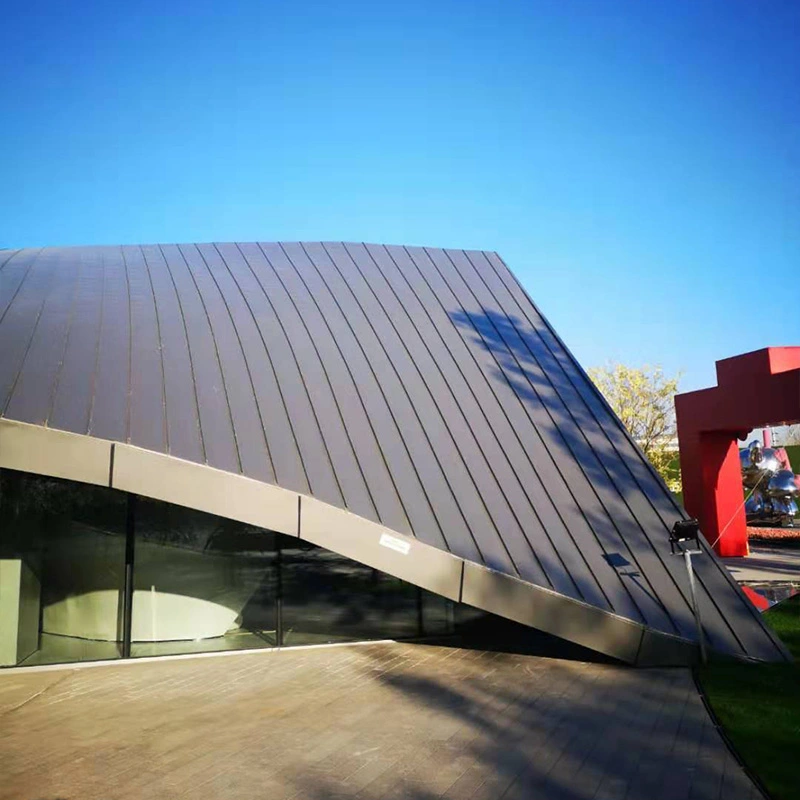

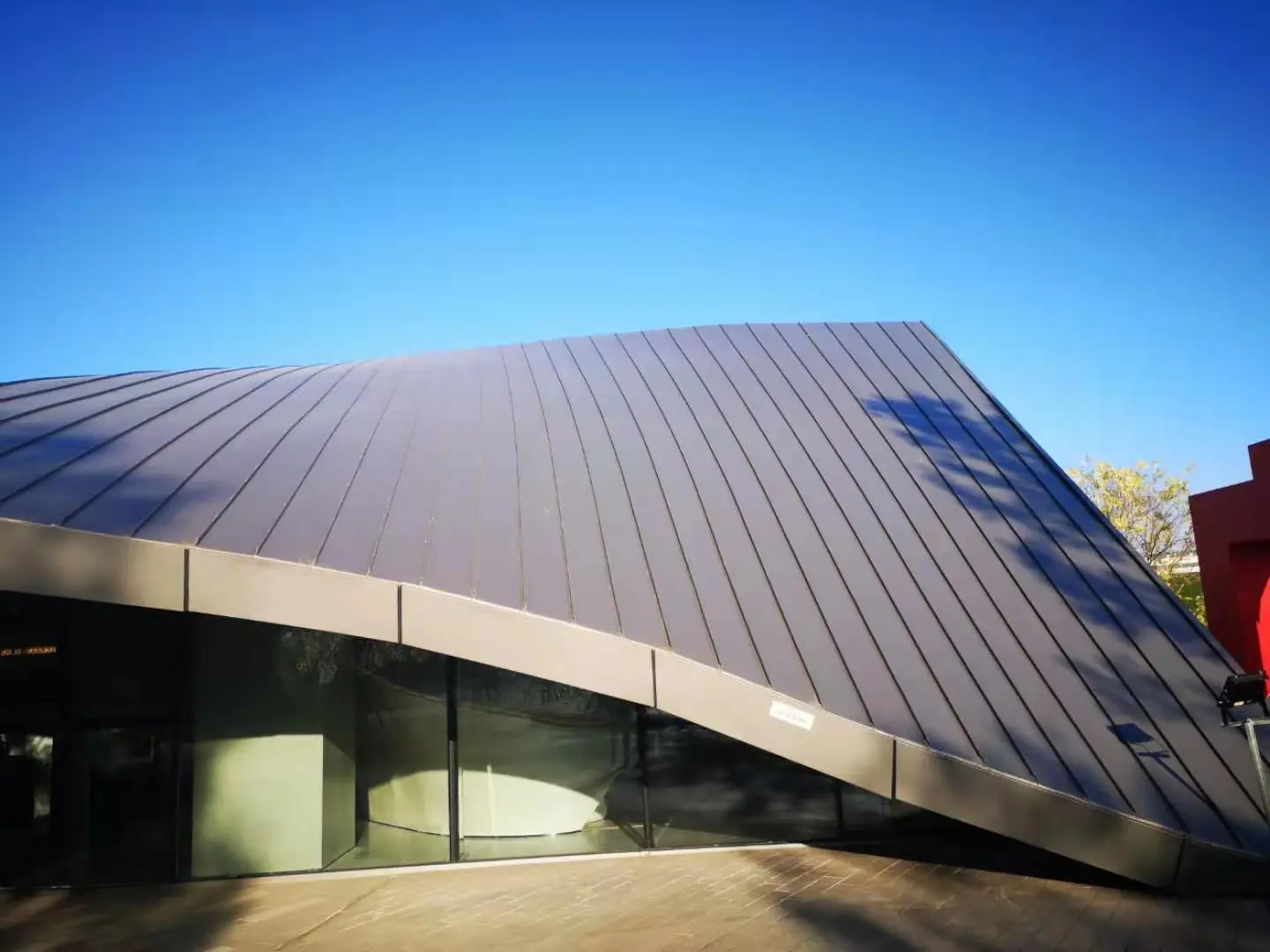

Металл шатырдың сәндік панельдері

Металл шатырдың сәндік панельдері гидрооқшаулағыш қабаттан бөлек орнатылған металл шатыр жүйесінің сыртқы көрнекі қабатын құрайды. Гидроизоляция астындағы құрылымдық шатыр панелімен өңделеді, ал сәндік панель архитектуралық пішінді білдіреді және көлеңкелеу, акустикалық жақсарту және гидрооқшаулағыш мембрананы қорғау сияқты қосымша артықшылықтар береді. SENBO бұл панельдерді материал сертификаттарымен және өлшемді тексеру жазбаларымен қамтамасыз етеді, ал жоба командасы панельдердің орналасуына және орнату реттілігіне техникалық қолдау көрсетеді.

Материалдық таңдау

Сәндік панельдік материалды таңдау қажетті пішінге, салмаққа және ауа-райына төзімділікке байланысты. Келесі опциялар жиі пайдаланылады:

• Алюминий қорытпасынан жасалған бір жабынды панельдер:Әдетте қалыңдығы 2,0 мм-ден 3,0 мм-ге дейін, PVDF қабаты бар. Олар кең түс диапазонын, күрделі пішіндер үшін жақсы пішінді және төмен салмақты ұсынады.
• Al-Mg-Mn қорытпасы профильді парақтар:AA3004 немесе AA3003 маркалары, созуға беріктігі 240 МПа-дан 285 МПа-ға дейін және тығыздығы 2,73 г/см³, болаттың шамамен үштен бірі. 50 жылдан астам қызмет ету мерзіміне арналған және қисық шатырларға жарамды.
• Алюминий ұялы композициялық панельдер:0,8 мм-ден 1,0 мм-ге дейінгі алюминий бет парақтары, алюминий ұяшық өзегіне жабыстырылған. Өзек ұяшығының бүйірінің ұзындығы 9,53 мм-ден аспайды және қабырғасының қалыңдығы кемінде 0,07 мм. Бұл панельдер бірдей салмақтағы тұтас параққа қарағанда жақсы тегістік пен қаттылық береді.
• Түспен қапталған болат панельдер:PVDF үстіңгі жабыны бар жоғары өнімді Al-Zn жабынын пайдаланыңыз. Болат субстрат артықшылық беретін үлкен қоғамдық ғимараттарда сәндік шатыр жабыны үшін қолайлы.

Беттік өңдеу

Архитектуралық алюминий панельдері үшін PVDF фторкөміртекті жабыны ұсынылады. Шайырдың мөлшері кем дегенде 70% болуы керек, ал жабынның қалыңдығы YS/T 429.2 сәйкес болуы керек. PVDF ультракүлгін сәулеге күшті қарсылықты қамтамасыз етеді және 20 жылдан астам уақыт бойы түс тұрақтылығын аз түссіздену немесе борлау арқылы сақтайды.

Жүйені құру

Екі қабатты металл шатырды жасау үшін әдетте сәндік қабат гидрооқшаулағыштың үстіне орнатылады. Жаңа Қытай халықаралық көрме орталығының 2-кезеңінің кіреберіс төбесінде құрастыру төмендегідей болды: су өткізбейтін қабат ретінде тұрақты тігістері бар 0,8 мм Al-Zn профильді парақ, су өткізбейтін мембрана, жылу оқшаулау, декоративті жақтау жүйесі және декоративті панель беті. Бұл бөлу гидрооқшаулағышты эстетикалық қабаттан тәуелсіз сақтайды.

Спецификацияның қысқаша мазмұны

Жоба қолданбасының деректері

Әуежай терминалының төбесі

Ірі халықаралық әуежайдың Терминал 5 кеңейтуінде негізгі терминал, жолдар мен отырғызу көпірлері арқылы 267 000 м² металл жабын пайдаланылды. Сәндік панельдер стандартты мырышталған болаттан төрт-алты есе коррозияға төзімділігін қамтамасыз ететін жоғары мазмұнды Al-Zn жабыны бар қалыңдығы 0,8 мм жоғары берік профильді болат парақтар болды. PVDF беті -40°C және 150°C аралығында тұрақты болып, ұзақ мерзімді ультракүлгін сәулелерден қорғауды қамтамасыз етеді. Жоба 2024 жылы Архитектуралық гидрооқшаулағыш өнеркәсібінің ғылым және технология марапаттарында Металл қоршау жүйесінің инженериясы бойынша Алтын сыйлыққа ие болды.

Көрме орталығының сәндік алюминий жүйесі

Бейжіңдегі Жаңа Қытай халықаралық көрме орталығының II кезеңі шамамен 280 000 м² металл шатырды қамтиды. Тіркеу залының төбесінде декоративті қабат ретінде PVDF жабыны бар қалыңдығы 3 мм алюминий панельдер қолданылды, алюминий қорытпасы төртбұрышты түтік жақтауымен бекітілді. Сәндік қабаттың астында төбесі тік тігістері бар 0,8 мм Al-Zn профильді болаттан жасалған су өткізбейтін қабат, 160 кг/м³ тығыздықта жалпы ұзындығы 140 мм тас жүнді оқшаулаудың екі қабаты, TPO мембранасы және перфорацияланған профильді болат дыбыс жұтатын қабаттан тұрады. Сәндік панельдер гидрооқшаулаудан тәуелсіз орнатылып, су өткізбейтіндігін бұзбай қажетті көрнекі әсерге қол жеткізді.

Көрме орталығындағы күрделі геометриялық шатыр

Сюйчжоу Хуайхай халықаралық көрме орталығы сатылы биіктіктері мен қиылысатын деңгейлері бар сәндік панель жүйесін пайдаланды. Жоғарғы карнизге қалыңдығы 3 мм алюминий шпон, ал төменгі карнизге қалыңдығы 4 мм алюминий композиттік панельдер қолданылды. Жоба тобы қисықтылықты талдау және төрт бірдей емес төбелері бар панельдерді тегіс пішіндерге оңтайландыру үшін параметрлік модельдеу үшін Rhino және Grasshopper пайдаланды. Сәндік шатыр модульдік қондырғымен жиналды, ал толық ғимарат конверті беріктік, гидрооқшаулағыштық, жылу өнімділігі және құрылымдық тұтастық үшін инженерлік тексеруден өтті.

Екі иілген бал ұялы панель төбесі

Чжунгуанцун форумының негізгі орны 6000 м² шатыр алаңы үшін дұрыс емес екі иілген алюминий бал ұялы панель жүйесін пайдаланды. 1000-нан астам бірегей панель спецификациялары қабаттық конфигурацияларда орналастырылған. Тірек құрылымында ±15° жазықтықта айналуға және 75° пен 105° аралығындағы бұрыштық реттеуге мүмкіндік беретін көп бағытты реттелетін кронштейндері бар желдеткіш тәрізді сәуле шығаратын жақтау қолданылды. Екі-үш ұялы панельдер зауытта бір жақтау блогына жиналды, содан кейін толық модульдер ретінде сайтта орнатылды. Бұл құрастырылған тәсіл дәстүрлі әдістермен салыстырғанда құрылыс кестесін шамамен үштен біріне қысқартты.

Дизайн ерекшеліктері

• Пішіннің икемділігі:Панельдер тегіс, қисық, конустық немесе қос иілген болуы мүмкін. Параметрлік модельдеу күрделі геометрияны құрастырылатын панельдерге түрлендіруге көмектеседі.
• Ұзақ мерзімді түс тұрақтылығы:PVDF жабындары ультракүлгін сәулеленуге және борлануға қарсы тұрады, сыртқы түрін 20 жылдан астам сақтайды.
• Жеңіл салмақ:Алюминий және бал ұялы панельдер тұтас болат немесе бетон қаптамасымен салыстырғанда құрылымдық жүктемені азайтады.
• Тәуелсіз гидроизоляция:Сәндік қабат гидрооқшаулағышқа енбейді, бұл бекіту нүктелерінде ағып кету қаупін азайтады.
• Тиімді орнату:Біріктірілген бал ұялы панель жинақтары учаскедегі жұмысты азайтады және күрделі беттерде туралауды жақсартады.

Типтік қолданбалар

• Әуежай терминалдары мен жүрдек вокзалдарға арналған сәндік шатыр қабаттары.
• Көрме орталықтары, стадиондар және театрлар сияқты кең ауқымды қоғамдық ғимараттар.
• Бірегей немесе біркелкі емес шатыр пішіндері бар көрнекті ғимараттар.
• Шатырдың ерекше көрінісін қажет ететін коммерциялық кешендер, жоғары санатты қонақ үйлер және виллалар.

Орнату туралы ескертпелер

• Сәндік панельдерді қоймас бұрын тірек қаңқасының туралануын тексеріңіз.
• Дайын бетті сызып алмау үшін жұмсақ итарқалары бар көтергіш жабдықты пайдаланыңыз.
• Дұрыс қосылуды қамтамасыз ету үшін ілмек немесе біріктірілген жүйелер үшін өндірушінің ретін орындаңыз.
• Қисық панельдер үшін соңғы бекіту алдында панель бағытын және тірек кронштейнінің реттелуін тексеріңіз.
• Түйіндер мен жиектерді архитектуралық бөлшектерге сәйкес жабыңыз, әсіресе панельдер жыпылықтайтын немесе енетін жерлерде.

Жиі қойылатын сұрақтар

Сәндік панельдер мен гидрооқшаулағыш қабаттың айырмашылығы неде?

Гидроизоляция қабаты судың түсуіне жол бермейтін үздіксіз металл парақ немесе мембрана болып табылады. Сәндік панель оның үстінде орналасқан және су өткізбейтін болуы қажет емес. Бұл бөлу сәндік қабат шатырдың ауа-райына төзімділігіне әсер етпестен перфорацияланған, қисық немесе панельді болуы мүмкін дегенді білдіреді.

Қай панель түрі қисық шатыр үшін жақсы?

Al-Mg-Mn легирленген профильді парақтарды иілген пішіндерге айналдыруға болады және жиі тегіс, бір қисықтық шатырлар үшін қолданылады. Екі иілген немесе еркін пішінді беттер үшін алюминий ұялы панельдер қолайлырақ, өйткені олар тегістікті сақтай отырып, күрделі, жазық емес пішіндерді жасауға болады.

Үлкен шатырда түс консистенциясы қалай сақталады?

Бір бетке арналған барлық панельдер мүмкіндігінше бір орам партиясынан шығуы керек. Бірнеше топтаманы болдырмау мүмкін болмаса, түс айырмашылығын көрсетілген ΔE мәніне дейін бақылау керек. Бір бояу жүйесінен PVDF жабындары тұрақты түс пен жылтырлыққа ие болады.

Сәндік панельдерді жөндеу жобаларында қолдануға бола ма?

Иә, қолданыстағы құрылым қосымша салмақты көтере алатын болса, сыртқы түрін өзгерту немесе жылу өнімділігін жақсарту үшін бар шатырдың үстіне сәндік металл панельдерді қосуға болады. Жалғастырмас бұрын құрылымдық бағалау қажет.

Сапаны бақылау және құжаттама

Жабдықтаушылар алюминий қорытпасы немесе болат субстрат үшін материал сертификаттарын, жабын қалыңдығы туралы есептерді және өлшемді тексеру жазбаларын ұсынуы керек. Күрделі геометриялар үшін дайындау сызбалары мен панельдер кестелері өндіріс алдында қаралуы керек. Қабылдау орнында тексерулер панель өлшемдерін, бетінің әрлеуін және көлік зақымдануының болмауын растауы керек.

Таңдауды қарастыру

• Архитектуралық геометрия мен панель өлшемінің шектеулерін жобалау кезеңінің басында өндірушімен растаңыз.
• Ғимараттың ультракүлгін сәулесінің әсеріне және қалаған қызмет мерзіміне қарай жабын түрін таңдаңыз.
• Жағалау немесе өнеркәсіп орындары үшін металл жабын мен бояу жүйесінің коррозия санатына сәйкес келетініне көз жеткізіңіз.
• Тірек жақтауын және кронштейнді реттеу ауқымын панельдік төзімділік пен термиялық қозғалысты қамтамасыз ету үшін жоспарлаңыз.
• Сәндік бетті тексеру және тазалау үшін техникалық қызмет көрсету жолын қарастырыңыз.
