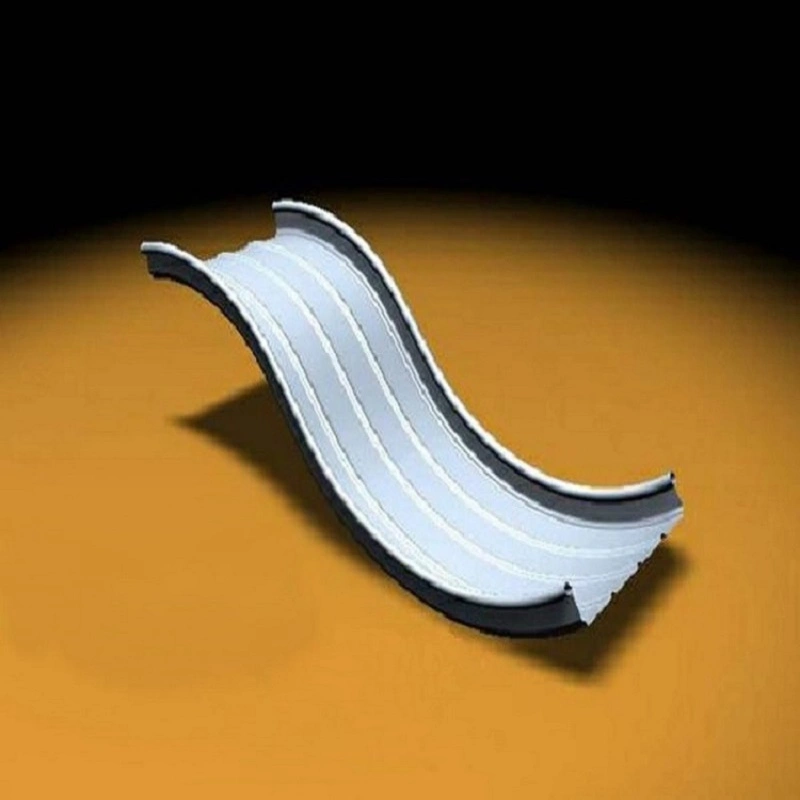

Alu-Mg-Mn аркалы шатыр панельдері

SENBO Құрылыс материалдарыметалл шатыр жүйесі өнім ассортиментінің бөлігі ретінде Alu-Mg-Mn аркалы шатыр панельдерін жеткізеді. Бұл панельдер AA3004 сериялы алюминий-магний-марганец қорытпасынан жасалған және күрделі шатыр геометриясына арналған архитектуралық талаптарды қанағаттандыру үшін қисық, стандартты емес профильдер түрінде қалыптасады.

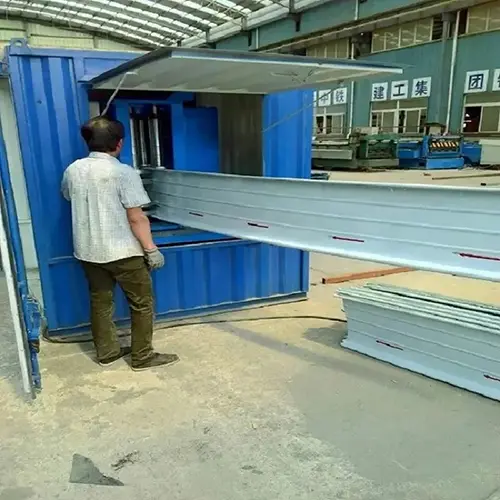

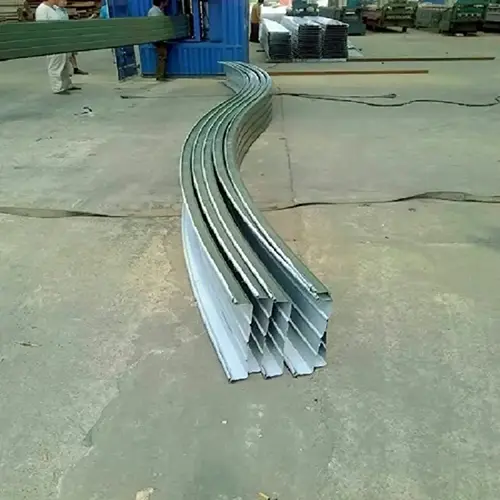

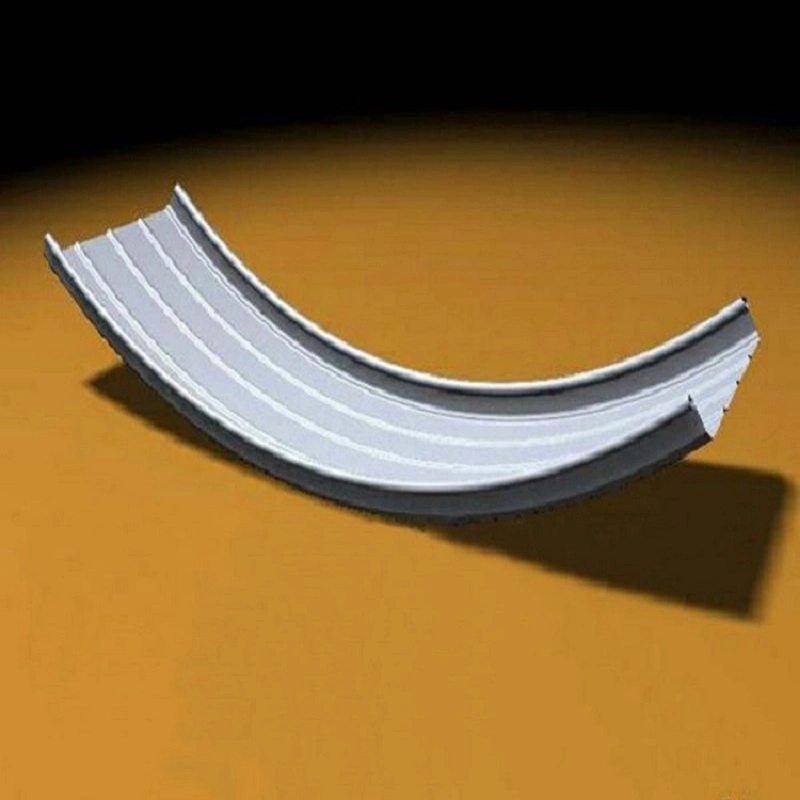

Al-Mg-Mn аркалы шатыр панелі - бұл жоғары жылдамдықты, дәлдіктегі орамды қалыптау жабдығы арқылы жасалған арнайы профильді панель. Субстраттың құрамына 1,0%-1,5% марганец және 0,8%-1,3% магний кіреді, қалған бөлігін алюминий құрайды. Стандартты тік тігісті Al-Mg-Mn панельдерінің туындысы ретінде арка тәрізді панель жалпақ парақтарды қисық пішіндерге айналдыру үшін арнайы қалыптау процесінен өтеді. Бұл арка тәріздес, қисық және сфералық төбе пішіндері сияқты заманауи архитектуралық дизайнды қолдайды.

Қорытпа құрамы және қолжетімді профильдер

Қолжетімді профильдерге YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 және YX28-205-820 сияқты үлгілер кіреді. Желдеткіш пішінді және конустық панельдерді жобаның нақты талаптарына сай етіп реттеуге болады.

Бұл панельдер үлкен қоғамдық ғимараттардың, соның ішінде әуежай терминалдарының, стадиондардың, конференция және көрме орталықтарының стандартты емес шатыр жүйелерінде кеңінен қолданылады. Өнімнің беті алдын ала орама жабыны арқылы өңделеді және сәулет эстетикасын беріктікпен үйлестіретін PVDF фторкөміртекті жабынымен қол жетімді.

Далада дәлелденген өнімділік

1. Стандартты емес шатыр пішіндеріне бейімделу

Алюминий-магний-марганец қорытпасы беріктік пен икемділік тепе-теңдігін ұсынады, бұл оны 3D қисық, сфералық және желдеткіш тәрізді беттер сияқты күрделі шатыр пішіндерін қалыптастыруға қолайлы етеді. Арнайы қисық және желдеткіш тәрізді панельдерді өндіру технологиялары арқылы бұл арка тәрізді панельдер су өткізбейтін өнімділікті сақтай отырып, әртүрлі дизайн талаптарына жауап бере алады.

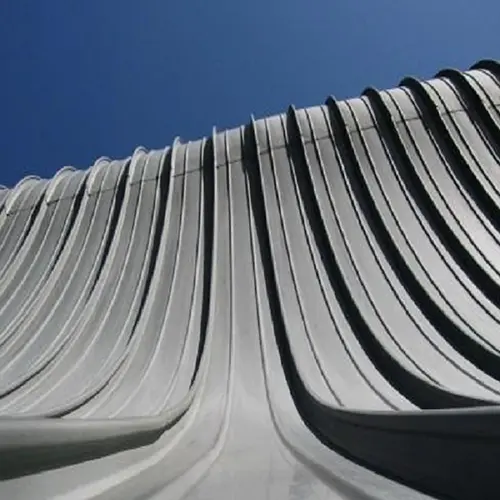

Өнім әртүрлі архитектуралық пішіндерге, соның ішінде оң немесе теріс қисықтығы бар шатырларға, арка тәріздес шатырларға, бір және екі еңісті шатырларға, өзара байланысты шатыр құрылымдарына, төбе шатырларына және қисық шатырларға қолданылады.

2. Арқалы төбесі үлкен жобалардағы валидация

Фуцзяндағы Чжанчжоу астық қоймасындағы қойма аралық шатыр жобасы алюминий-магний-марганецпен қапталған арка тәрізді гофрленген шатыр жүйесін пайдаланды. Құрылымның ұзындығы 18 метр, ұзындығы 108 метр, жалпы ауданы 2000 шаршы метрге жуық.

Төбеде қалыңдығы 1,2 мм болатын YT6118 үлгісіндегі алюминий-магний-марганецті гофрленген панельдер бар. Арқа биіктігі 4,085 метр, ал көтерілу аралығы 0,23. Орнату алты күн ішінде аяқталды. Панельдер үш кішірек блокты бір негізгі блокқа тігу арқылы жасалды, содан кейін ол көтеріліп, кірістірілген болат компоненттеріне бекітілді. Құрылғылар су өткізбейтін тігіс әдісімен қосылды.

3. Жоғары беріктігі бар жеңіл құрылым

Алюминийдің тығыздығы шамамен 2,73 г/см³, болаттың шамамен үштен бір бөлігін құрайды. Алюминий-магний-марганец панельдері кем дегенде 190 МПа аққыштық, 240-285 МПа созылу күші және кемінде 3% ұзарту қабілетін көрсетеді. Құрылымдық тұтастықты сақтай отырып, бұл арка тәрізді панельдер шатыр жүйесінің өлі жүктемесін азайтады.

Чжанчжоу астық қоймасы жобасында жоба 0,3 кН/м² біркелкі бөлінген тірі жүктемені және 10 жылдық қайтару кезеңіне негізделген 0,40 кН/м² желдің жобалық қысымын есепке алды.

4. Коррозияға төзімділік және төзімділік

Алюминий-магний-марганец қорытпасының субстраты тотқа төзімді қасиеттерге ие. Табиғи түрде қалыптасқан беткі оксид қабаты тотығу мен коррозияға жол бермейді, сонымен бірге қышқылдар мен сілтілерге төзімділік береді. Қапталған панельдер қатал ортада өзін-өзі емдейтін қорғаныс қабығын құра алады, бұл оларды ылғалды климатқа қолайлы етеді. Дизайндың қызмет ету мерзімі 50 жылдан астам, жабынның кепілдігі 15–20 жыл.

Техникалық деректердің қысқаша мазмұны

Келесі параметрлер стандартты өндіріске және тиісті стандарттарға негізделген. Арнайы жоба талаптарын қанағаттандыру үшін теңшеу қол жетімді.

Неліктен бұл панельдер жақсы жұмыс істейді?

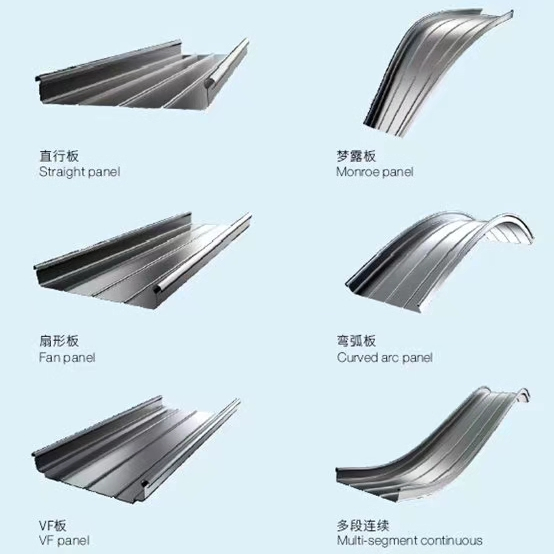

1. Күрделі дизайн үшін икемді пішіндеу.Панельдерді желдеткіш тәрізді, конустық, дөңес және ойыс қисық және сфералық панельдер сияқты дұрыс емес пішіндерге өңдеуге болады. Бұл қисық беттерге және арка тәріздес шатырларға арналған заманауи архитектураның жеке дизайн талаптарын қолдайды.

2. Созылу беріктігі жоғары жеңіл салмақ.Тығыздығы болаттың үштен біріне жуық және созылу беріктігі 240 МПа-дан жоғары панельдер 18 метрден асатын аралықты қоса алғанда, үлкен аралықтағы шатыр жабындарына қойылатын талаптарға сәйкес келеді.

3. Коррозияға төзімділік және ұзақ қызмет ету мерзімі.Қорытпа табиғи түрде қорғаныш оксид қабатын құрайды. Жүйе 50 жылдан астам қызмет ету мерзіміне есептелген, жабынның кепілдігі 15–20 жыл.

4. Модульдік блоктау арқылы сенімді гидроизоляция.Модульдік біріктірілген тігісті қосу процесі тығыз панельдік қосылыстар мен сенімді дренажды және гидрооқшаулағыш өнімділікті қамтамасыз етеді.

5. Қайта өңдеуге болатын материал.Алюминий қорытпасының материалы толығымен қайта өңделеді, бұл жасыл құрылыс мақсаттарын қолдайды.

Жобалау және орнату факторлары

Қисық немесе сфералық шатырлар үшін:Таңдалған профиль мен қалыңдық үшін қол жеткізуге болатын қисықтық радиусын растау үшін жобалау кезеңінің басында өндірушімен жұмыс істеңіз. Желдеткіш пішінді және конустық панельдер дәл цех сызбаларын қажет етеді.

Ұзақ мерзімді қолданбалар үшін:Қажетті жүктемелерге қарсы панельдің кеңею мүмкіндігін тексеріңіз. Чжанчжоу астық қоймасы жобасында 18 метрлік аралықта қалыңдығы 1,2 мм панельдер пайдаланылды, бірақ әрбір жобаны жергілікті жел мен қар жүктемелеріне байланысты есептеу керек.

Жағалау немесе ылғалдылығы жоғары орталар үшін:Ауа-райына төзімділікті арттыру үшін PVDF фторкөміртекті жабынды таңдаңыз. Субстрат дәрежесі мен жабын жүйесінің күтілетін әсер ету жағдайларымен үйлесімді екенін растаңыз.

Орнату кезінде:Панельдер әдетте зауытта блоктарға алдын ала дайындалады және орнына көтеріледі. Су өткізбейтін буындарды қамтамасыз ету үшін көрсетілген тігіс әдісін пайдаланыңыз. Бетке зақым келтірмеу үшін өңдеу, көтеру және бекіту бойынша өндірушінің нұсқауларын орындаңыз.

Жобаның типтік түрлері

1.Стадиондар мен көрме орталықтары сияқты ірі қоғамдық ғимараттарға арналған қисық, сфералық және дұрыс емес пішінді шатыр жүйелері.

2.Әуежай терминалдары мен жүрдек вокзалдарға арналған күрделі пішінді шатыр және қасбеттік жүйелер.

3.Қоймалар мен ауылшаруашылық жылыжайлары сияқты ұзын аралық аркалы шатыр құрылымдары.

4.Бірегей архитектуралық дизайн талаптары бар көрнекті ғимараттарға арналған шатыр жүйелері.

Сатып алушының сұрақтарына жауап берді

1. Al-Mg-Mn аркалы жабын стандартты тігісті панельдерден қалай ерекшеленеді?

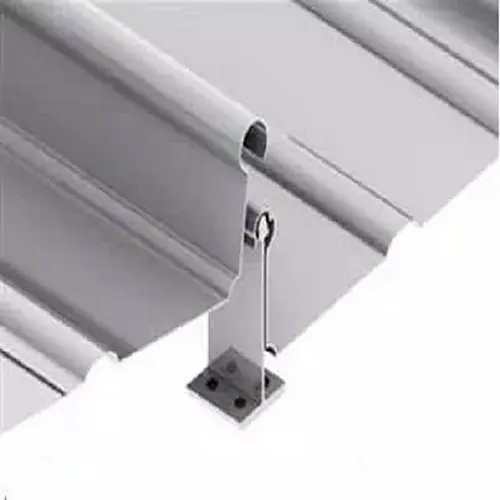

Стандартты тік тігісті панельдер әдетте түзу және тегіс немесе жұмсақ көлбеу шатырларға орнатылады. Доғалы панельдер шатырдың дөңес, ойыс немесе сфералық геометриясын ұстанатын қисық профильдер жасау үшін қосымша қалыптаудан өтеді. Екі жүйе де бір-біріне ұқсас тігіс технологиясын пайдаланады, бірақ арка тәрізді панельдер стандартты емес шатыр пішіндері үшін арнайы әзірленген.

2. Бұл панельдер үшін қол жеткізуге болатын ең аз қисықтық радиусы қандай?

Ең аз қисықтық радиусы панель профиліне, материалдың қалыңдығына және қорытпаның беріктігіне байланысты. Мұны жобалау кезеңінде өндірушімен растау керек. Шатырдың геометриялық сызбаларын ертерек қамтамасыз ету таңдалған панель құрылымдық өнімділікті төмендетпей қажетті қисықтыққа қол жеткізе алатынын анықтауға көмектеседі.

3. Бұл панельдер жағалаудағы орталарға жарамды ма?

Иә. Алюминий-магний-марганец қорытпасының табиғи коррозияға төзімділігі бар, ал PVDF фторкөміртекті жабыны ауа райына төзімділікті одан әрі жақсартады. Бұл панельдерді жағалаудағы және ылғалдылығы жоғары орталарға қолайлы етеді. Қалыпты жағдайда дизайнның қызмет ету мерзімі 50 жылдан асады.

4. Желдеткіш пішінді және конустық панельдер қалай жасалады?

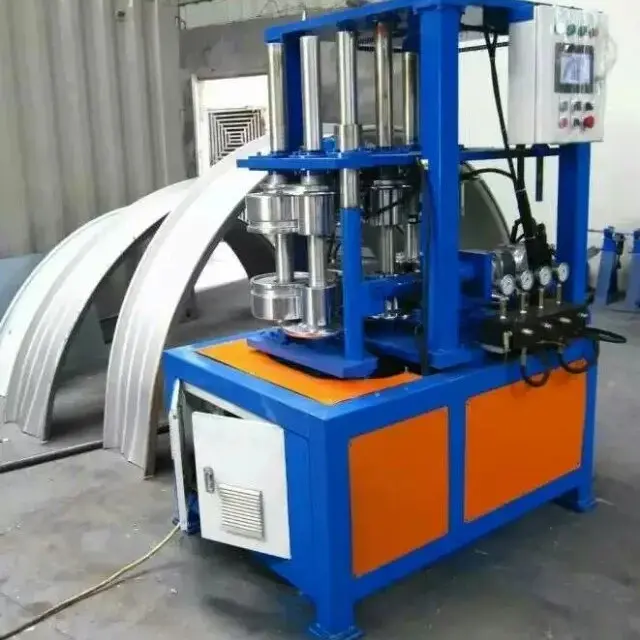

Желдеткіш пішінді және конустық панельдер арнайы қалыптау жабдығы мен тапсырыс бойынша құрал-саймандарды қолдану арқылы шығарылады. Олар әдетте шатырдың геометриясынан алынған дүкен сызбалары негізінде жасалады. Әрбір панель қисық беттегі өзінің нақты орнына сәйкес келетіндей етіп жеке қалыптасады, бұл дұрыс орналасуды және су өткізбейтін тігісті қамтамасыз етеді.

5. Баға ұсынысы үшін қандай жоба ақпараты қажет?

Шатырдың геометриялық сызбаларын (қисық радиусын қоса), панель профилін, қалыңдығын, жабын түрін, санын және жобаның орнын көрсетіңіз. Желдеткіш пішінді немесе конустық панельдер қажет болса, егжей-тегжейлі орналасу сызбаларын қосыңыз. Бұл біздің командаға нақты баға ұсыныстарын және өндіріс жоспарын жасауға көмектеседі.
