Тұрақты тігісті шатыр жабындары

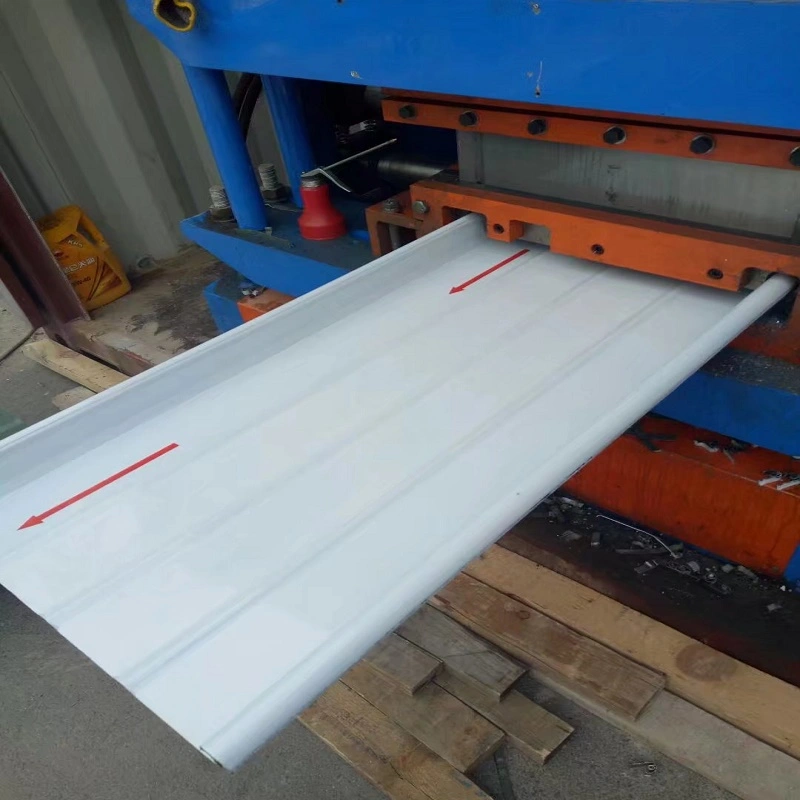

SENBO Құрылыс материалдары supplies standing seam roofing panels as part of its metal roof system product range. These panels are roll-formed from metal coils into a high-rib profile and joined together by interlocking the vertical edges of adjacent panels. They are widely used in large-span public buildings and industrial facilities where long-term waterproofing and wind resistance are required.

Тұрақты тігісті жабындық панель - металл орамдарды жоғары қабырғалы көлденең қимаға айналдыру арқылы жасалған профильді металл құрамдас бөлігі. Ол іргелес панельдердің тік жиектерін біріктіру және бекіту арқылы біріктірілген шатыр жинағын құрайды.

Тікелей енетін бұрандалар арқылы пурлиндерге бекітілген стандартты профильді болат парақтардан айырмашылығы, тұрақты тігіс жүйесі арнайы жасалған алюминий қорытпасынан жасалған қыстырғыштарды пайдаланып, панельдерді пурлиндерге қосады. Бұл клиптер серуендерге бекітілген. Панельдер қыстырғыштарға бекітіледі, содан кейін тігу машинасы бір құлып немесе 360° қос құлыптың көмегімен көрші панельдердің тік жиектерін біріктіреді. Бұл панельдер мен қыстырғыштар арасында сырғымалы қосылымды, сондай-ақ панельдердің өздері арасындағы тығыз өзара тығыздағышты жасайды.

Негізгі материал опциялары және жалпы профильдер

Негізгі материалды таңдау жұмыс ортасына және төзімділікке қойылатын талаптарға байланысты:

Алюминий-магний-марганец қорытпалары (AA3004/3003 сорттары):Әдетте қалыңдығы 0,7–1,2 мм, аққыштық шегі кемінде 190 МПа, созылу күші 240–285 МПа және тығыздығы 2,73 г/см³. Бұл болат тығыздығының үштен бір бөлігін құрайды. Дизайндың қызмет ету мерзімі 50 жылдан асады.

Алюцинк (алюминий-мырышпен қапталған) болат табақтар: Offer 3–5 times the corrosion resistance of standard galvanized steel.

Тот баспайтын болаттан жасалған парақтар:Желге төзімділігі жоғары көлемді жағалаудағы қоғамдық ғимараттар үшін қолайлы.

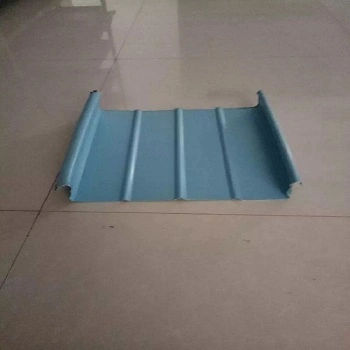

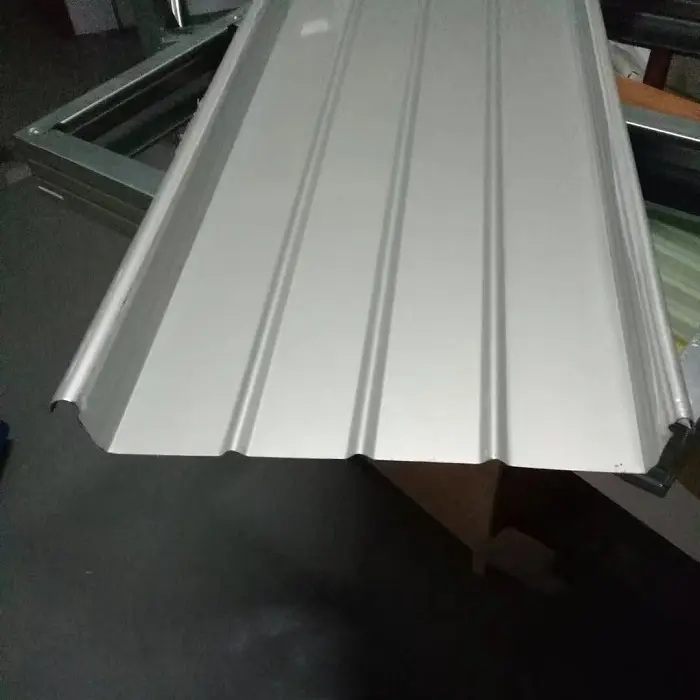

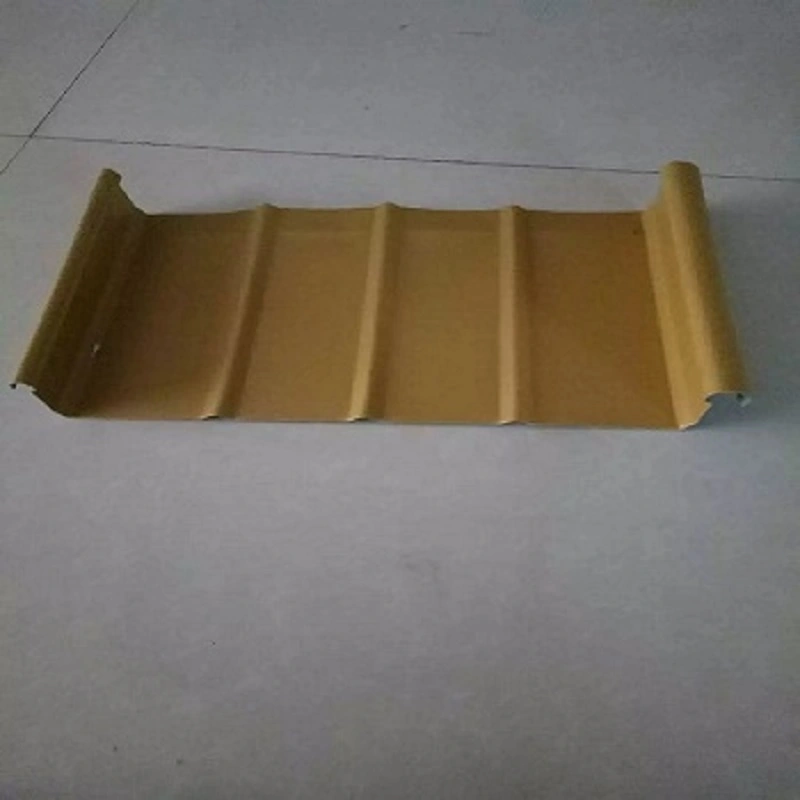

Жалпы панель профильдеріне YX65-300, YX65-330, YX65-400 және YX65-430 кіреді. YX65-300 профилі қабырғасының биіктігі 65 мм және тиімді жабу ені 300 мм. Ең дұрысы, панельдер қиылысуларсыз немесе бұрандалы қосылыстарсыз еңіс бағыты бойынша үздіксіз болуы керек. Профильді панельдердің ұзындығы әдетте 25 м-ден аспауы керек және деформацияны бақылау нүктелері біріктірілуі керек.

Жүйе құрамы және типтік жоба қолданбалары

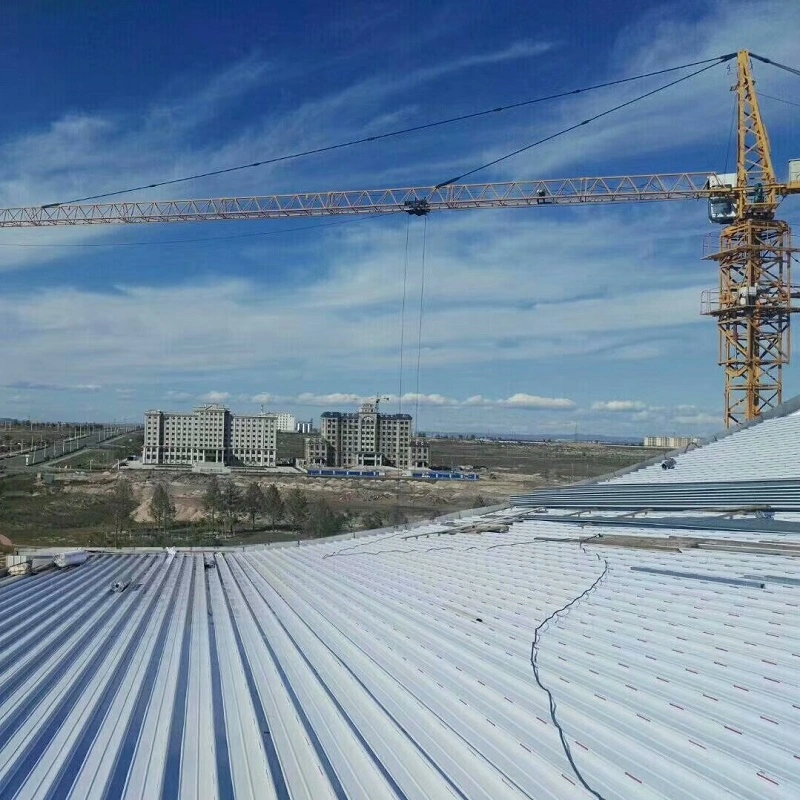

Толық тұрақты тігісті шатыр жүйесі әдетте көп қабатты композиттік құрылымды пайдаланады. Мысалы, «Оңтүстік Тайхудың болашағына терезе» көрме залы жобасында негізгі қаңылтыр (профильді болат), тас жүнді оқшаулау тақтасы және тік тігіс төбесі панелінен тұратын шатыр жинағы қолданылады. Бұл құрылымдық тірек, жылу оқшаулау және гидрооқшаулау функцияларын біріктіреді. Сол сияқты, Yaoxue Ice and Snow World тау шаңғысы курорты жобасы интеграцияланған жылу оқшаулау жүйесімен біріктірілген алюминий-магний-марганецтік тігісті шатыр жүйесін пайдаланады.

Нақты жағдайлардағы өнімділік

1. Желдің көтерілуіне қарсылық: толық масштабты сынақ арқылы расталған

Желге төзімділік жағалаудағы аймақтардағы тік жабын жабын жүйелері мен ауқымды қоғамдық құрылыс жобалары үшін маңызды көрсеткіш болып табылады. Нанчаң Чанбэй әуежайындағы 2-терминалдың металл шатырын қалпына келтіру және нығайту жобасының бөлігі ретінде HXY-400 тік тігісті металл шатыр панелі желді көтерудің толық ауқымды сынақтары арқылы жүйелі сынақтан өтті.

Нәтижелер арматуралық қыстырғыштарды қолдану қыстырғышсыз панельдермен салыстырғанда жел көтеру қабілетін 4,18 есе арттырғанын көрсетті. Пурлин аралығы, пурлин қосқыштарының ығысу сыйымдылығы және пурлиндердің иілу беріктігі сияқты факторлар желді көтеру қабілетіне тікелей әсер етті. Түрлі аралықтары бар металл шатырларға жүргізілген зерттеулер тұрақты тігіс жүйесінің соңғы істен шығу жүктемесі мен пурлин аралығы арасындағы тікелей корреляцияны анықтады. Эксперименттік нәтижелер жел жүктемесінің соңғы дизайны мен құрылысына негіз болатын сандық модельдеуде байқалған тенденцияларға сәйкес келеді.

2. Су өткізбейтіндігі және герметикалықтығы: 360° тігу және алдын ала инъекцияланған тығыздағыш арқылы қос қорғаныс

Тік тігісті жабын жүйесі металл панельдер ішінде толық ұзындықтағы алдын ала инъекцияланған тығыздағышты және 360° тігісті құлыпты пайдалану арқылы герметикалық, су өткізбейтін және жел көтерілуіне төзімділік талаптарын қанағаттандырады. Панельдер еңіс бойымен буындарсыз немесе ашық бұрандалы қосылыстарсыз үздіксіз блок құрайды, бұл бекіткіш тесіктеріндегі коррозия және тығыздағыштың тозуы сияқты дәстүрлі ашық жабынмен байланысты ағып кету қаупін азайтады.

Төбелік панельдер қасбет қабырғаларымен немесе шатыр арқылы шығып тұрған құрылымдармен түйісетін барлық түйіспелерде жыпылықтауды өңдеу қажет. Тығыздағыш материалдар тізе буындарына қолданылады. Негіздің жыпылықтауы мен панельдің қабаттасуында силиконды тығыздағышпен сенімді жабыстыру қажет, ал үстіңгі жыпылықтау мен панель арасында, сондай-ақ жиек жиегі мен панель арасында көбік тығыздағыш жолақтар қолданылады.

3. Жылулық кеңею және қысқаруды басқару: сырғымалы тіректер және басқарылатын деформация

Температураның айтарлықтай ауытқуы кезінде металл материалдарының термиялық кеңеюі және жиырылуы тән физикалық құбылыс болып табылады. Тік тігісті шатыр панельдері мен олардың бекітілген тіректері арасындағы сырғымалы байланыс температура ауытқуларына жауап ретінде панельдердің көлбеу бойымен еркін кеңеюіне және жиырылуына мүмкіндік береді, осылайша термиялық кернеуді сақтайды.

Профильді панельдердің ұзындығы ең дұрысы 25 метрден аспауы керек, кеңею және қысқару бағытын бағыттау үшін тиісті деформацияны бақылау нүктелері орнатылуы керек. Бұл панельдің бүгілуін немесе тірек коннекторларынан ажырауын болдырмайды. Бұл сипаттама сонымен қатар көлденең қабаттасудың санын азайта отырып, ұзындығы 35 метрге дейін немесе одан да көп бір панельді пайдалануға мүмкіндік береді.

4. Кең көлемді қисық шатыр жабында қолдану: Сямэнь конвенция және көрме орталығы жобасы арқылы тексеру

FLEX-LOK 400 тік тігісті шатырдың панельдік жүйесі Сямэнь Конвенция және Көрме Орталығының III кезең жобасының үлкен аралығы (99м және 72м) қисық металл шатыры үшін пайдаланылды. Жүйе жоғары берік мырышталған пурлиндерден, тік тігісті шатыр панелінен және құрылымдық еден төсенішінен тұрады. Ол желдің көтерілуіне және коррозияға төзімділігі, сонымен қатар гидрооқшаулағыш және жылу оқшаулау өнімділігі дәлелденді.

Құрылыс кезінде шатырдың панельдері орнында шиыршық түрінде қалыптастырылды және құрамдас бөліктер басым желге қарсы бағытта орнатылды. Егжей-тегжейлі қосылыстарды орнату үшін қатаң орналастыру талаптары орындалды. Сол сияқты, тік тігісті алюминий-магний-марганецті шатыр жүйесі Оңтүстік Тайхудағы «Болашаққа терезе» көрме залы жобасының күрделі қисық болат құрылымына сәтті қолданылды.

5. Құрылыс және орнату стандарттары: Ұлттық стандартты атластар мен спецификациялардан қолдау

Тұрақты тігісті шатыр панельдерін салу және орнату стандарттар жүйесімен қамтамасыз етіледі. JGJ 255-2012 техникалық спецификациясына сәйкес (күндізгі жарықтандырылған шатырлар мен металл шатырларға арналған техникалық спецификация) орнату сапасы үшін нақты анықталған рұқсат етілген ауытқулар бар: үздіксіз бойлық құрамдас бөліктердің (35 метр табалдырығымен) сәйкестігінде 5-7 мм ауытқу және металл шатырдың диаметрі 35 мм + 20 мм. 50 метрлік табалдырық).

24CJ113-1 ұлттық стандартты атласы (Металл панельдерге арналған архитектуралық мәліметтер (I бөлім): 360° тігілген тік тігісті металл шатыр жүйесі) панельдік қосылыстардан бастап суағарларға, күндізгі жарықтандыру жолақтарына, желдеткіштерге және найзағайдан қорғайтын өткізгіштерге дейінгі барлық қосылу нүктелері үшін егжей-тегжейлі құрылыс сызбаларын қамтамасыз етеді.

Бір қарағанда егжей-тегжейлі сипаттамалар

Келесі параметрлер стандартты өндіріске және тиісті ұлттық стандарттарға негізделген. Арнайы жоба талаптарын қанағаттандыру үшін теңшеу қол жетімді.

Өнімнің негізгі күшті жақтары

1. Бекіткіш тесіктері жоқ құрылымдық гидрооқшаулағыш.Панель бетіне бұрандалар енбейді. Үздіксіз алдын ала бүркілген тығыздағышпен біріктірілген 360° тігісті біріктіру қосылымы бекіткіш тесіктеріне байланысты ағып кету қаупін азайтады.

2. Тексерілетін және реттелетін желге төзімділік.Желді көтерудің толық ауқымды сынағы арматуралық қыстырғыштардың жүк көтеру қабілетін 4,18 есе арттыратынын растайды. Пурлин аралығы және қосқыштың жүк көтергіштігі сияқты факторлар шатырдың желге төзімділігіне тікелей әсер етеді.

3. Адаптивті термиялық кеңею және қысқару.Жылжымалы қыстырғыштар панельдердің көлбеу бойымен еркін кеңеюіне және жиырылуына мүмкіндік береді. Деформацияны басқаратын басқару нүктелері панельдің бұралуын немесе ажырауын болдырмайтын қозғалыстың жоспарланған бағытта болуын қамтамасыз етеді.

4. Әртүрлі материал опциялары.Алюминий-магний-марганец қорытпасы (қызмет мерзімі 50 жылдан астам), Al-Zn жабыны бар болат және тот баспайтын болат әртүрлі коррозиялық орталар мен жоба талаптарына сәйкес келеді.

5. Стандарттарды кешенді қолдау.Дизайн, құрылымдық бөлшектер және орнатуды қабылдау GB 50345, JGJ 255-2012 және ұлттық стандарт атлас 24CJ113-1 арқылы қолдайды.

Таңдау және орнату туралы ескертпелер

Желге төзімді дизайн үшін:Пурлин аралығы мен қыстырғыш түрі желді көтеру қабілетіне айтарлықтай әсер етеді. Таңдалған конфигурацияны тексеру үшін толық масштабты тестілеу немесе инженерлік есептеулер қолданылуы керек. Күшті жел аймақтарында арматуралық қыстырғыштар қажет болуы мүмкін.

Ұзын панельдік қолданбалар үшін:Панель ұзындығы 25 м-ден асса, термиялық қозғалысты бағыттау үшін деформацияны басқару нүктелерін қосыңыз. Сырғымалы клиптің егжей-тегжейі күтілетін қозғалыс ауқымына байлаусыз мүмкіндік беретінін растаңыз.

Коррозиялық орталар үшін:Экспозиция шарттарына сәйкес негізгі материалды таңдаңыз. Al-Mg-Mn қорытпасы және тот баспайтын болат жағалаудағы немесе өнеркәсіптік атмосфераға жарамды. Жергілікті қоршаған орта факторларымен жабынның үйлесімділігін тексеріңіз.

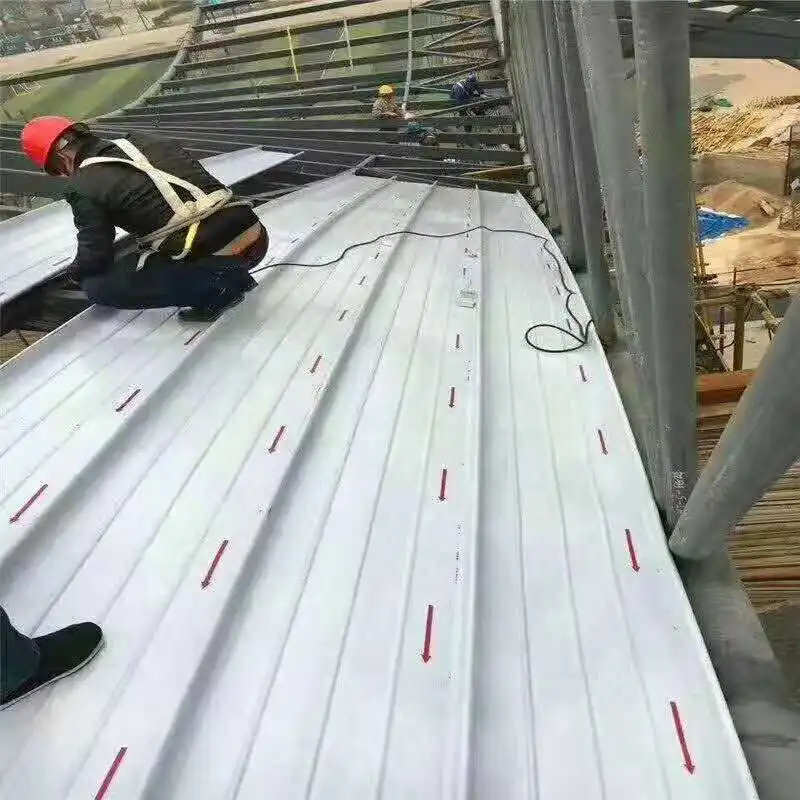

Орнату кезінде:Панельдер әдетте орнында немесе зауытта шиыршық түрінде жасалады. Тігіс процесінің калибрленген жабдықпен орындалуын қамтамасыз етіңіз. Панельдерді мүмкіндігінше басым желге қарататын бағытта орнатыңыз. Тігу алдында барлық жыпылықтауыштар мен тығыздағыштардың дұрыс орналастырылғанын тексеріңіз.

Бұл панельдер қай жерде қолданылады

1.Әуежай терминалдары мен жоғары жылдамдықты теміржол вокзалдары сияқты ірі көлік тораптарына арналған металл шатыр жүйелері.

2.Стадиондарды, көрме орталықтарын және театрларды қоса алғанда, кең ауқымды қоғамдық ғимараттарға арналған металл шатыр.

3.Қисық және иілу мүмкіндіктері бар үлкен аралықтағы қисық немесе күрделі пішінді болат конструкцияларға арналған шатыр жабыны.

4.Жағалаудағы, тайфунға бейім аймақтардағы, желге төзімділік көрсеткіштерін қажет ететін ғимараттар, қажет болған жағдайда қысқышты күшейту шараларын қолданады.

Сатып алушылардың жалпы сұрақтары

1. Тұрақты тігісті панельдер мен әдеттегі бұрандамен бекітілген профильді парақтардың айырмашылығы неде?

Кәдімгі профильді парақтар панель беті арқылы бұрандалармен бекітіліп, уақыт өте келе ағып кету жолына айналуы мүмкін ену нүктелерін жасайды. Тұрақты тігісті панельдер жасырын қыстырғыштарды және механикалық тігісті біріктіруді пайдаланады, сондықтан ашық бекіткіштер болмайды. Бұл судың түсу қаупін азайтады және жылжымалы қосылым арқылы термиялық қозғалысқа мүмкіндік береді.

2. Жағалау жобасы үшін қандай негізгі материалды таңдауым керек?

Жағалау немесе жоғары коррозиялы орталар үшін әдетте алюминий-магний-марганец қорытпасы немесе тот баспайтын болат ұсынылады. Al-Mg-Mn қорытпасы коррозияға жақсы төзімділік пен ұзақ қызмет мерзімін ұсынады, ал тот баспайтын болат желге төзімді конструкциялар үшін жоғары беріктік береді. Al-Zn жабыны бар болат аз агрессивті жағдайларда қолданылуы мүмкін.

3. How does the sliding clip detail accommodate temperature changes?

Панельдер құрылымға панель ұзындығы бойынша қозғалуға мүмкіндік беретін қыстырғыштар арқылы бекітіледі. Бұл панельдердің бекіткіштерге қысым жасамай немесе май консервілеуін тудырмай кеңейіп, жиырылуы мүмкін дегенді білдіреді. Ұзын панельдерде қозғалысты бағыттау және бұрауды болдырмау үшін деформацияны басқару нүктелері қажет болуы мүмкін.

4. Can standing seam panels be curved for architectural roofs?

Иә. Панельдер дөңес немесе ойыс төбе пішіндерін ұстану үшін домалақтап, содан кейін қисық болуы мүмкін. Сямэнь конгресс және көрме орталығы сияқты жобаларда үлкен аралықтағы қисық шатырлар үшін тұрақты тігіс жүйелері қолданылды. Арнайы иілу мүмкіндігі профильге және материалдың қалыңдығына байланысты.

5. Қандай орнату стандарттары мен қабылдау критерийлері қолданылады?

JGJ 255-2012 provides installation tolerances, including a 5–7 mm deviation for continuous longitudinal components and a +20/+30 mm deviation for roof slope. 24CJ113-1 ұлттық стандартындағы атлас егжей-тегжейлі қосылу сызбаларын береді. Су өткізбейтіндігі әдетте көзбен шолу арқылы және қажет болған жағдайда шланг немесе су қоймасы сынақтары арқылы тексеріледі.
