Alu-Mg-Mn шатыр панельдері

Alu-Mg-Mn шатыр панельдері тік тігісті шатыр мен қабырға жүйелеріне арналған AA3004 алюминий қорытпасынан жасалған орамнан жасалған. Қорытпада марганец пен магний бар, олар бірге беріктік пен коррозияға төзімділікті жақсартады, сонымен бірге материалды ұзаққа созылатын шатырлар үшін жеткілікті жеңіл сақтайды. SENBO орамды қалыптастырар алдында кіріс қорытпасының маркасын, шыңдалу дәрежесін және жабын қалыңдығын тексереді, ал өндірістік желі қабырғаның биіктігі мен панель енін тұрақты аралықпен бақылайды. Бұл дайын профильді көрсетілген төзімділік шегінде сақтауға көмектеседі.

Беттік жабын және қосылу дизайны

Alu-Mg-Mn шатыр тақтасының беті қалыптар алдында құрамында кемінде 70% фторкөміртекті шайыр бар PVDF фторкөміртекті жүйесімен қапталған. Жабын тазалау және хроматты өңдеуден кейін үздіксіз сызықта қолданылады, бұл адгезия мен түс біркелкілігін жақсартады. Шатыр жүйесі T-тәрізді қыстырғыштары бар тұрақты тігіс профилін пайдаланады. Қысқыштар шатырдың көлбеу бойымен қозғалуға мүмкіндік бере отырып, панельдерді серуенге бекітеді, сондықтан термиялық кеңею мен жиырылуы тігістерге қысым жасамайды. Механикалық құлыпталған қосылыс тығыздағышқа сүйенбестен су өткізбейтін тосқауыл жасайды.

Техникалық сипаттамалар кестесі

Өлшенетін өнімділік және инженерлік дәлелдер

Панельдің салмағы және құрылымдық тиімділігі

Алюминийдің тығыздығы болат үшін 7,85 г/см³ салыстырғанда 2,73 г/см³. Сондықтан AA3004 панелінен жасалған шатырдың салмағы бірдей болат шатырдың шамамен үштен біріне тең. Төбенің жалпы құрылымы үшін өлі жүктеменің бұл төмендеуі 30% жетуі мүмкін, бұл кішірек шұңқырларды, бағандарды және іргетастарды жасауға мүмкіндік береді. 240 пен 285 МПа созылу беріктігі тік тігіс профильдері үшін және ұзақ аралықта желдің көтерілуіне қарсы тұруы керек панельдер үшін жеткілікті.

Коррозияның әрекеті және қызмет ету мерзімі

Ауа әсерінен алюминий негізгі металды одан әрі тотығудан қорғайтын тығыз оксидті қабықша түзеді. Тестілеу қалыпты атмосфералық жағдайларда жыл сайын шамамен 0,5 микрометр коррозия жоғалтуын көрсетеді. 0,7 мм панель 100 жылдан кейін де қалыңдығы шамамен 0,65 мм болады. PVDF жабыны өнеркәсіптік ластанудан және тұз спрейінен басқа қорғаныс қабатын қосады. Бұл факторлар негізгі металл үшін 50 жылдан астам дизайн мерзімін қолдайды.

Жылу қозғалысы және тігістің тұтастығы

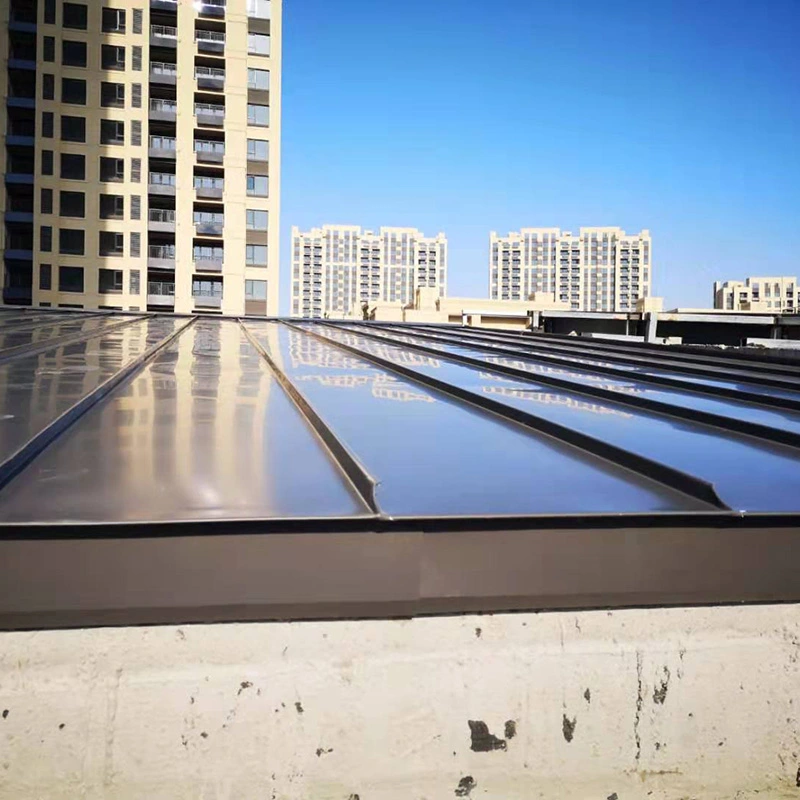

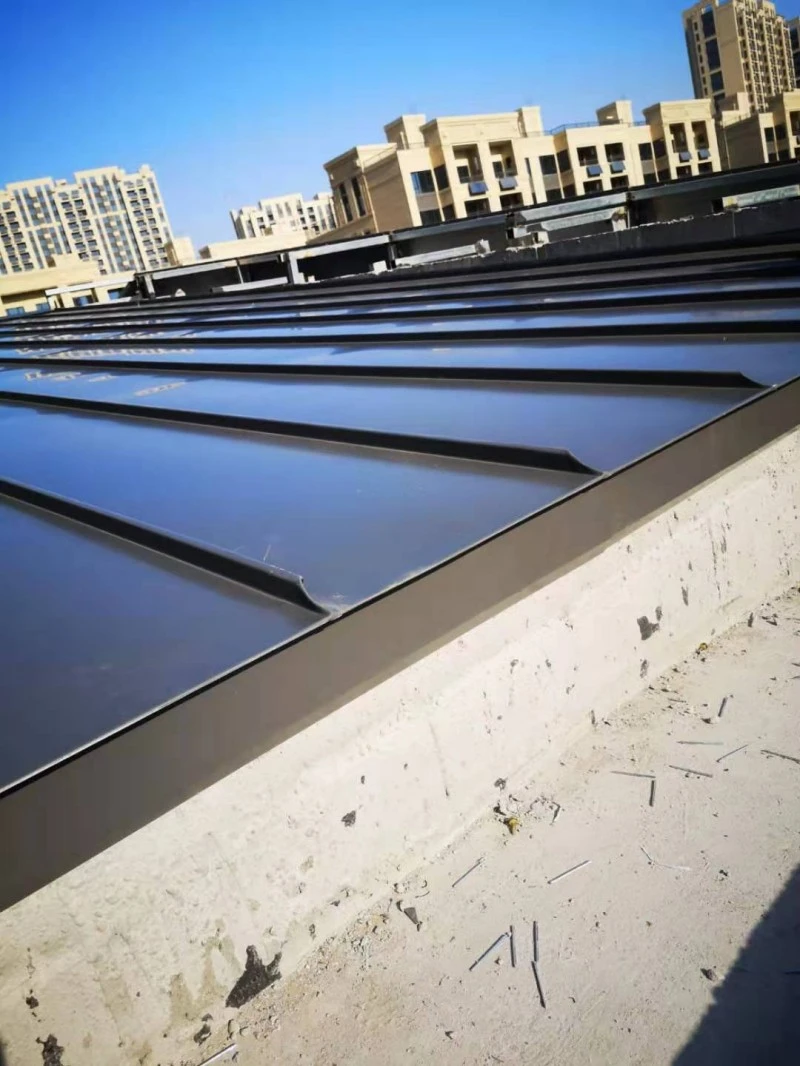

Тұрақты тігіс жүйесі жылжымалы T-клиптерді пайдаланады, олар әр панельге шатырдың еңісі бойымен жылжуға мүмкіндік береді, сонымен бірге шұңқырларға жалғанған. Бұл бекітілген нүктелерде кернеудің пайда болуына жол бермейді және панель деформациясын болдырмайды. Жалғыз панельдер ұзындығы 120 метрге дейін аяқталатын айналымдарсыз шығарылуы мүмкін, бұл ықтимал ағып кету жолдарын жояды және жалпы су өткізбеуді жақсартады. Орнату төзімділігі 3 мм шегінде бақыланады, ал құрастырмалы жүйе дәстүрлі әдістермен салыстырғанда құрылыс уақытын 30% -дан астам қысқартады.

Өрт пен найзағайдың әрекеті

Шатыр жүйесі A1 сыныбының өрт рейтингіне жетеді. Алюминий 660 ° C температурада ериді, ал өрт кезінде шатыр жалынның бетіне жалын таратпай, жергілікті түрде жанып кетеді. Бұл жылу мен түтіннің шығуына мүмкіндік беріп, өрт сөндіруге көмектеседі. Найзағайдан қорғау үшін қалыңдығы кемінде 0,7 мм болатын панельдер GB 50057 стандартына сәйкес ауаны тоқтату құрылғылары ретінде әрекет ете алады, бұл бөлек найзағайлар мен шатырға қосымша ену қажеттілігін жояды.

Өнім сипаттамалары

• Төменгі шатырдың салмағы:Панель болат салмағының үштен бір бөлігін құрайды, бұл құрылымдық жақтауды және іргетасқа қойылатын талаптарды азайтады.
• Ұзақ мерзімді төзімділік:Табиғи оксид қабаты мен фторкөміртекті жабын бірге қалыпты ортада 50 жылдан астам қызмет көрсетеді.
• Тығыздағышсыз су өткізбейтіндігі:Механикалық құлыпталған тігіс ескіруі немесе жарылуы мүмкін тығыздағышқа сенбейді.
• Жылулық қозғалысты бақылау:Жылжымалы T-клиптер тігістерді немесе панельдерді кернеусіз төбені кеңейтуге және қысқартуға мүмкіндік береді.

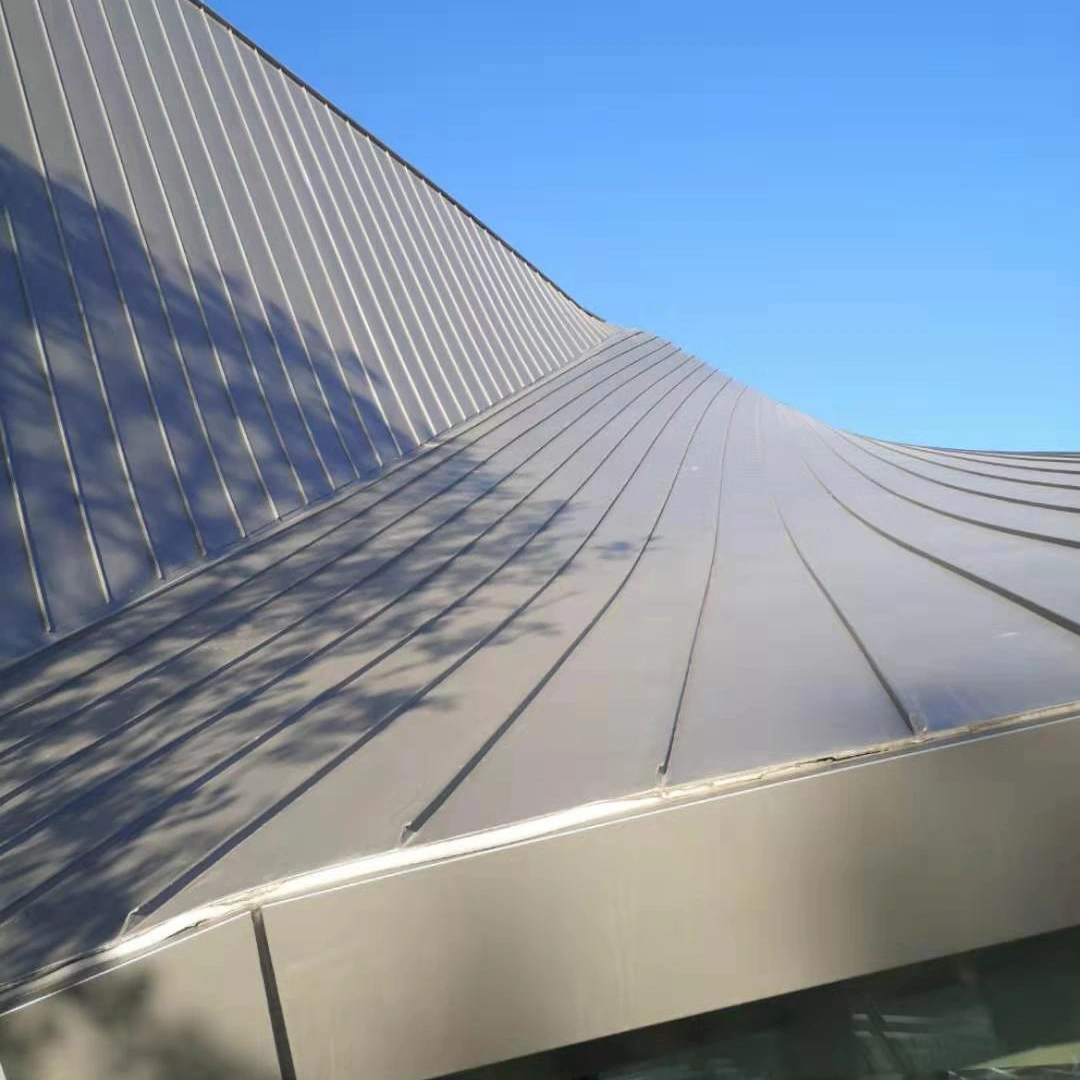

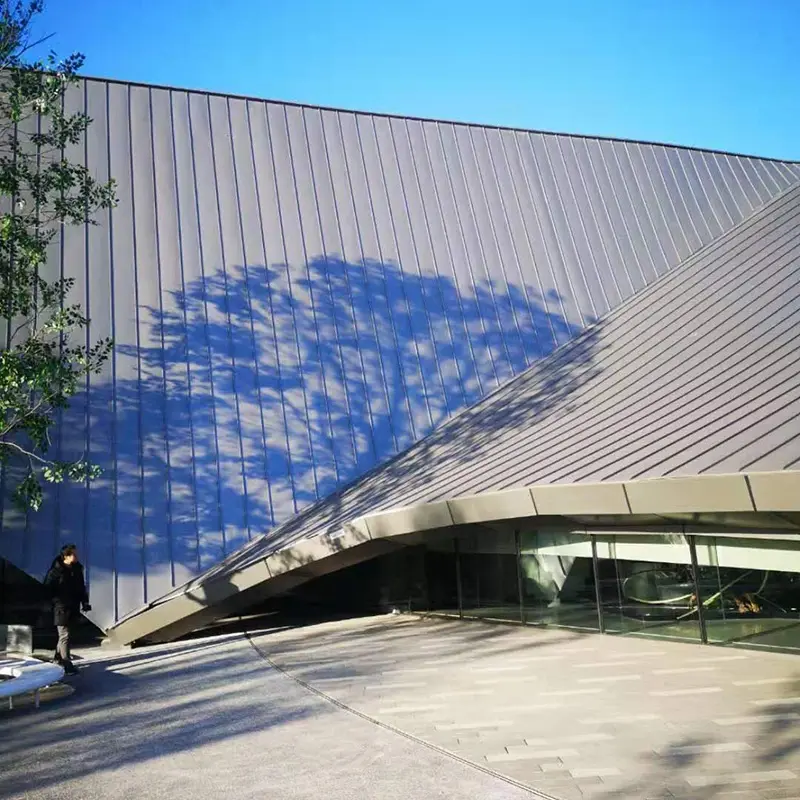

• Пішіннің икемділігі:Төбенің күрделі геометриялары үшін панельдерді түзу, қисық, конустық және желдеткіш пішінді профильдер түрінде жасауға болады.
• Қайта өңдеу мүмкіндігі:Алюминий қызмет ету мерзімінің соңында толығымен қайта өңделеді.

Өнім қай жерде қолданылады

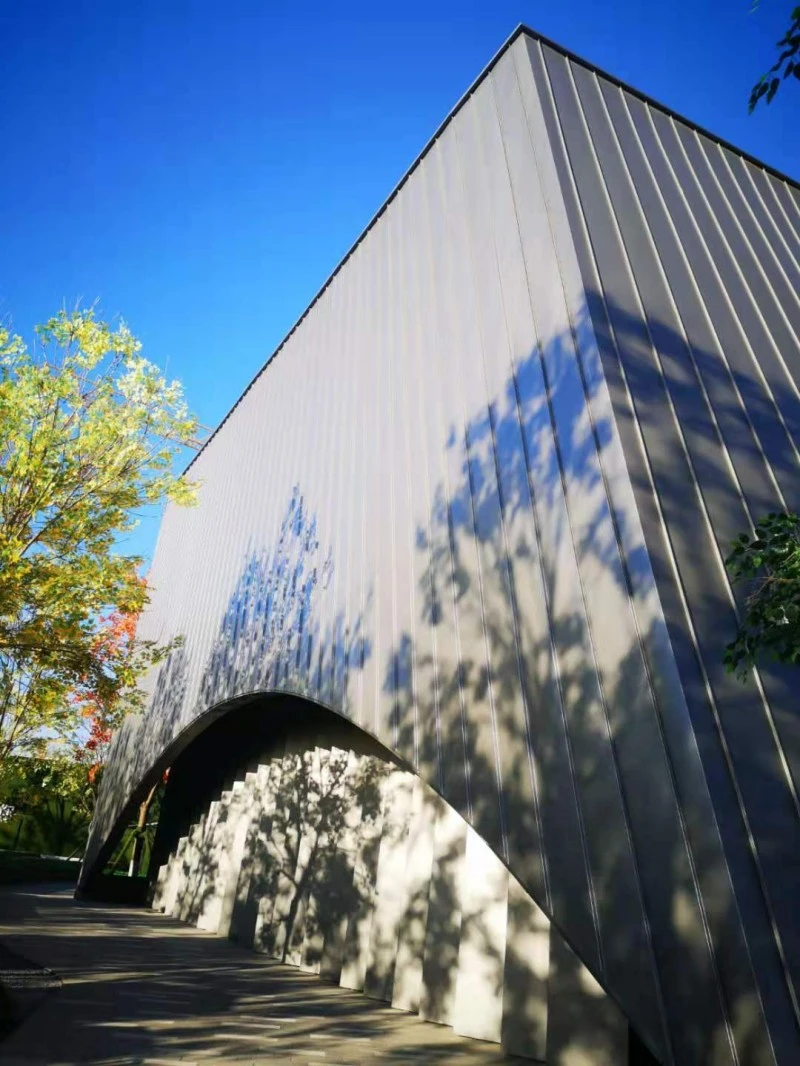

• Әуежай терминалдары мен жүрдек вокзалдардың шатыры мен қабырғаларын қаптау.
• Стадиондар, көрме орталықтары және театрлар сияқты кең ауқымды қоғамдық ғимараттар.
• Коррозияға төзімділігі маңызды болып табылатын теңіз немесе өнеркәсіптік ортадағы ғимараттар.
• Қолданыстағы құрылым ауыр болат панельдерді көтере алмайтын жөндеу және қайта жабу жобалары.
• Жеңіл, ұзаққа созылатын металл шатырға артықшылық беретін тұрғын үй қолданбалары.

Орнату және өңдеу жөніндегі нұсқаулық

• Панельдерді қақпақтың астында сақтаңыз және оларды құрғақ ұстаңыз. Ашық жерде сақтау қажет болса, буманы көтеріп, дем алатын қақпақты пайдаланыңыз.
• Тістің немесе сызаттың алдын алу үшін жұмсақ итарқалары мен таратқыш жолақтары бар панельдерді көтеріңіз.
• Панельдерді алюминийге жарамды құралдармен кесіңіз. Орнатпас бұрын щеткаларды алып тастап, кесілген жиектерді тазалаңыз.
• Бекітілген сызбада көрсетілген аралықта T-клиптерді бекітіңіз. Гальваникалық коррозияны болдырмау үшін алюминиймен үйлесімді бекіткіштерді пайдаланыңыз.
• Тігіс алдында панельдің туралануын және қысқыштың қосылуын тексеріңіз. Панель профилі үшін дұрыс тігу машинасының параметрлерін пайдаланыңыз.
• Қисық шатырлар үшін дайындау алдында өндірушімен ең аз иілу радиусын растаңыз.

Мердігерлер жиі қоятын сұрақтар

AA3004 шатыр жабыны үшін AA3003-тен қалай ерекшеленеді?

AA3004 құрамында көбірек марганец пен магний бар, ол жоғары беріктік пен коррозияға жақсы төзімділік береді. Ол көбінесе желдің жоғары жүктемелеріне немесе панельдің қалыңдығын арттырмай ұзағырақ аралықтарға төтеп беретін тік тігісті шатырлар үшін таңдалады.

Al-Mg-Mn панельдерін қисық шатырларға орнатуға болады ма?

Иә, қорытпаны шиыршық пішінге айналдыруға немесе прессте тежеуге болады. Ең аз радиус панель профиліне, материалдың беріктігіне және жабынның қалыңдығына байланысты. Жеткізуші панельдерді дайындамас бұрын орындылығын растауы керек.

Al-Mg-Mn төбесінің тік тігісі үшін ең аз шатырдың еңісі қандай?

5% көлбеу көптеген бөлшектер үшін стандартты болып табылады. Төменгі беткейлер үздіксіз панельдер мен мұқият тығыздау арқылы мүмкін болуы мүмкін, бірақ жоба инженері жергілікті жауын-шашынның қарқындылығы мен жел жағдайлары үшін жобаны тексеруі керек.

Металл шатырдың астында әрқашан бу тосқауылы қажет пе?

Шатырдың ішінде конденсацияның пайда болуын болдырмау үшін әдетте оқшаулаудың жылы жағында бумен реттелетін қабат орнатылады. Нақты қабаттар құрылысты пайдалану мен климатқа байланысты. Шатыр жүйесінің дизайнері толық құрастыруды көрсетуі керек.

Сапаны бақылау және құжаттама

Материал сертификаттары қорытпаның сыныбын, беріктігін, механикалық қасиеттерін және жабын түрін растауы керек. Өндіріс панельдің енін, қабырғаның биіктігін және ұзындығын тексереді. Үлкен жобалар үшін үлгілерді жабынның қалыңдығы мен адгезиясына сынауға болады. Орнатуды бастамас бұрын қабылдау орнында панельдер санын, профилін және бетінің күйін тексеруі керек.

Таңдау факторлары

• Қаптау спецификациясын таңдамас бұрын тораптың атмосфералық коррозия категориясын бағалаңыз.
• Қисық немесе күрделі төбе пішіндері үшін пішінді және орнату ретін тексеру үшін панель жеткізушісін ертерек шақырыңыз.
• Жобалық жел жүктемесін растаңыз және T-клип аралықтары мен бекіткіш таңдау есептелген жүктемелерге сәйкес келетінін тексеріңіз.
• Техникалық қызмет көрсетуге қол жеткізу жоспарын қарап шығыңыз. Қапталған бет аз күтімді қажет етсе де, жыпылықтаулар мен енулер әлі де мерзімді тексеруді қажет етеді.
• Шатырдың термиялық қозғалыс ауқымын қарастырыңыз және тік тігіс жүйесі күтілетін кеңею мен қысқаруды жеңе алатынын растаңыз.
