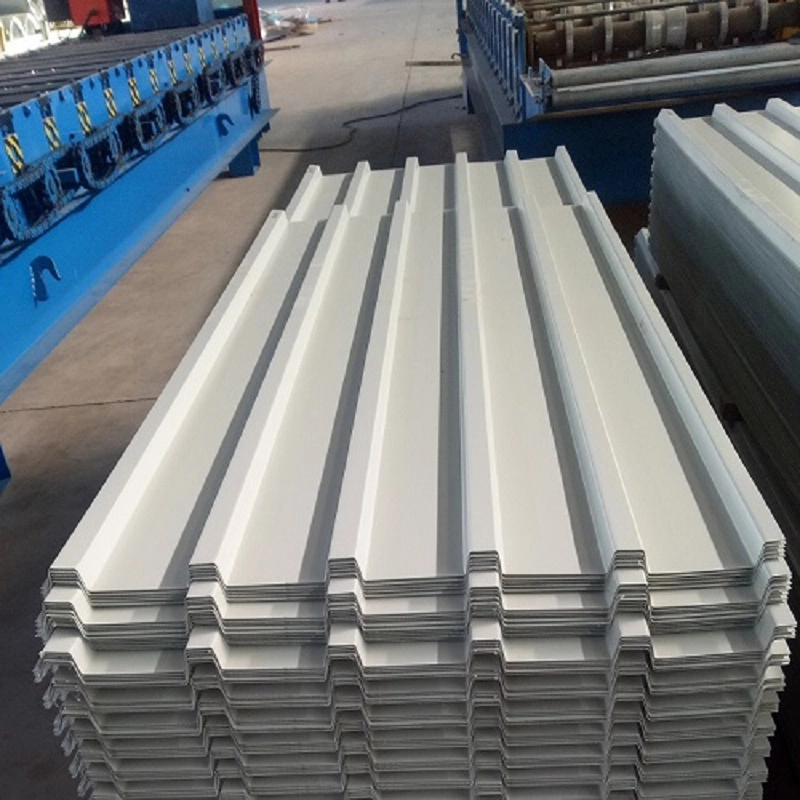

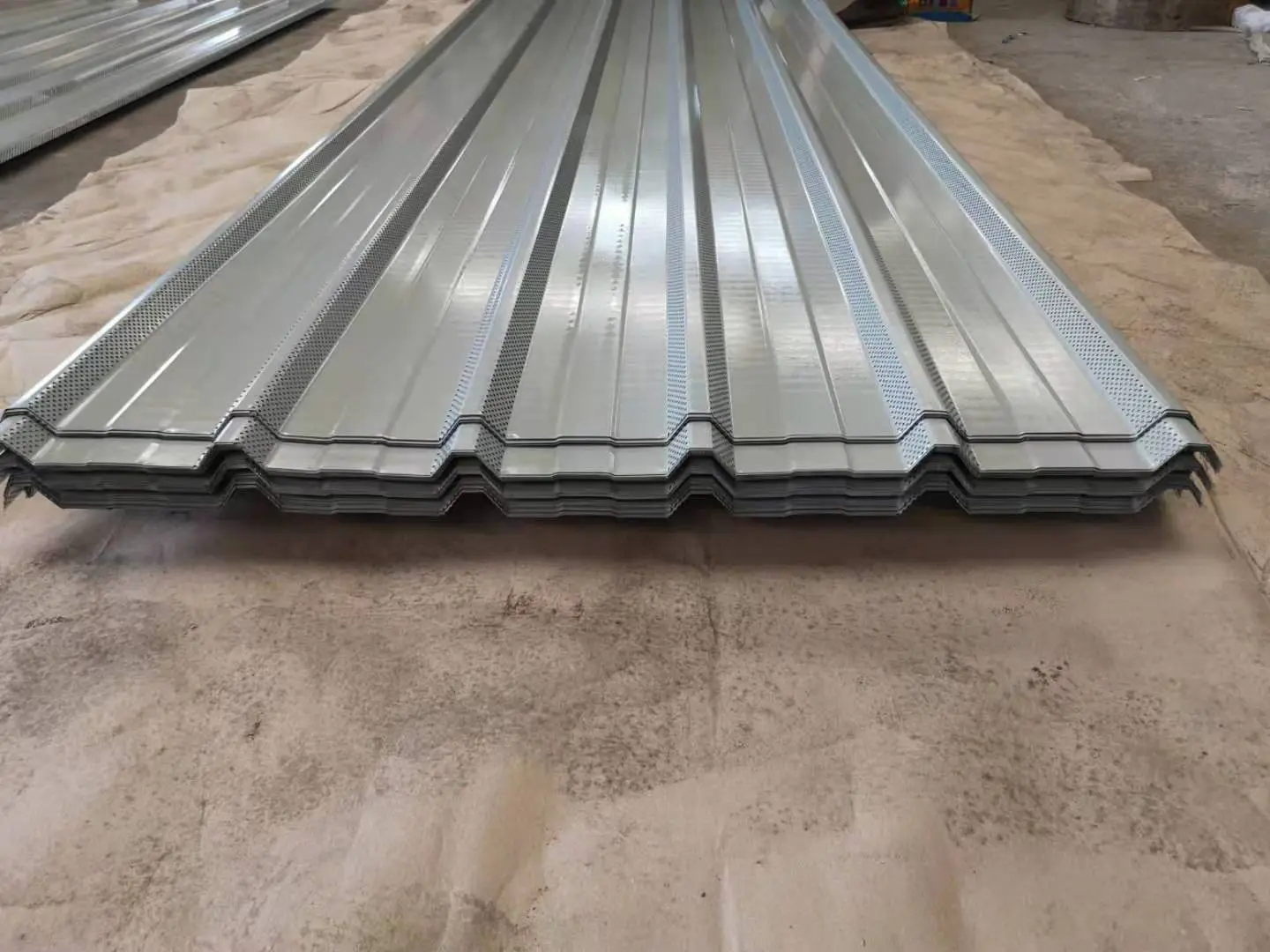

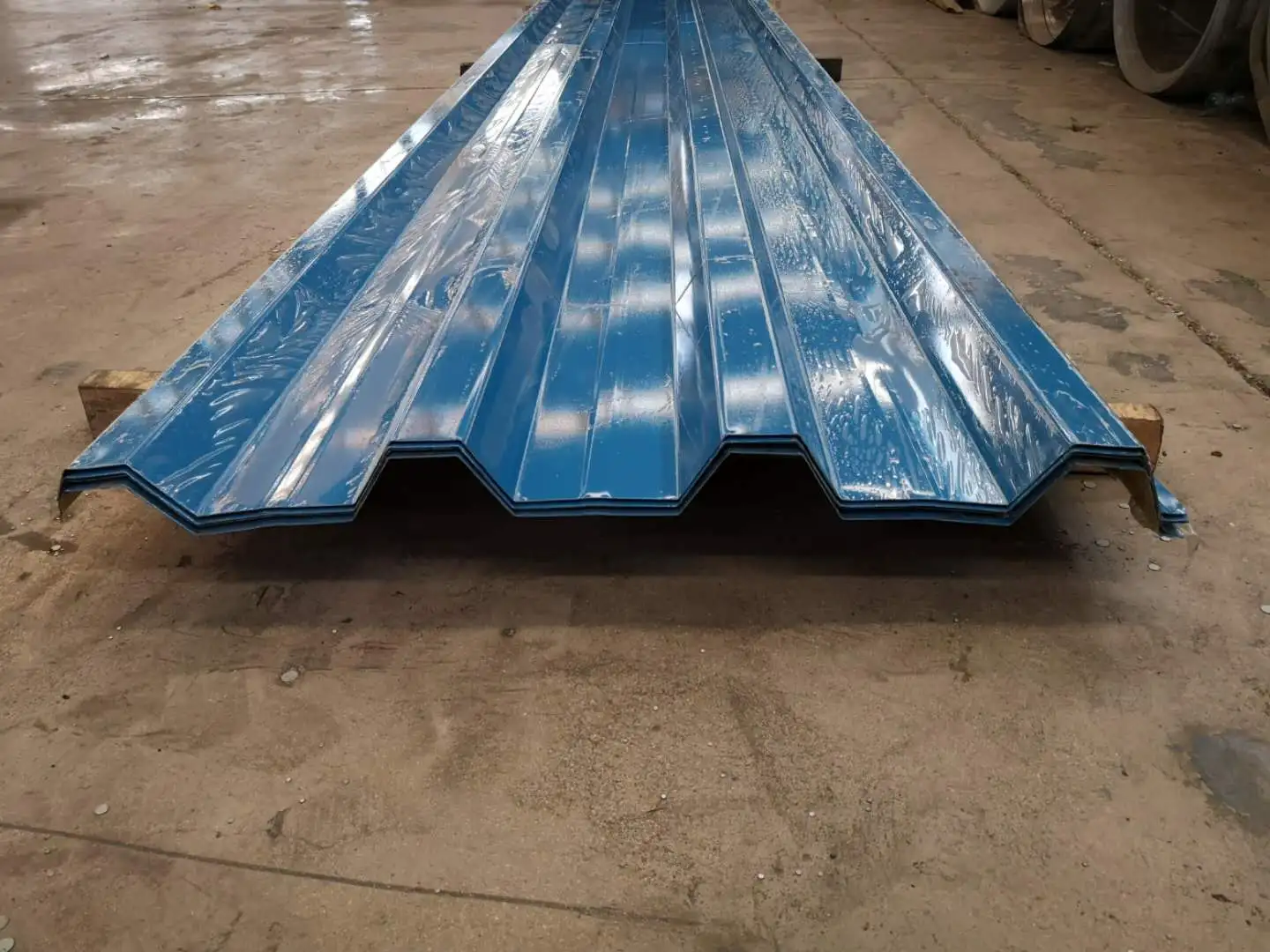

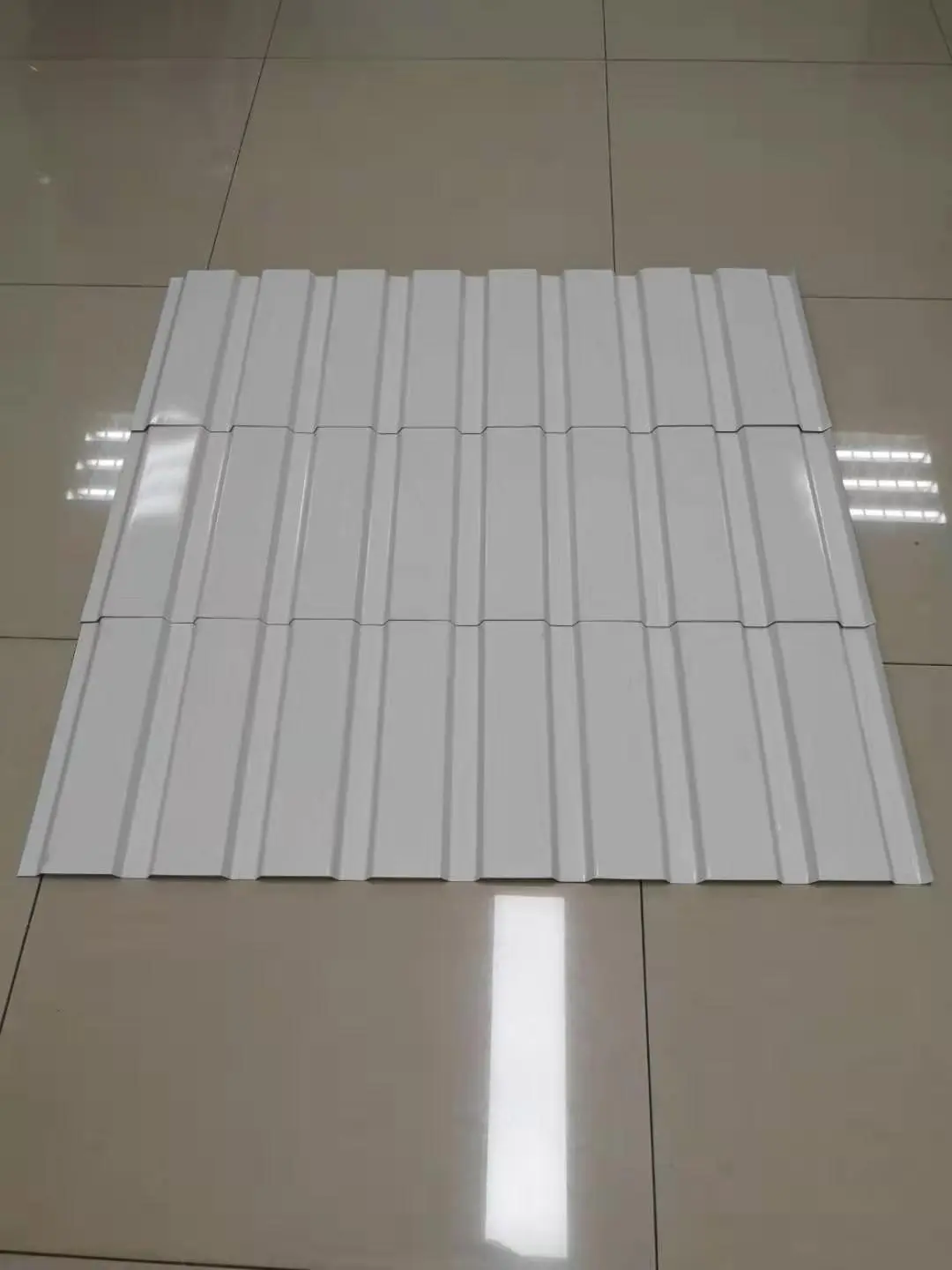

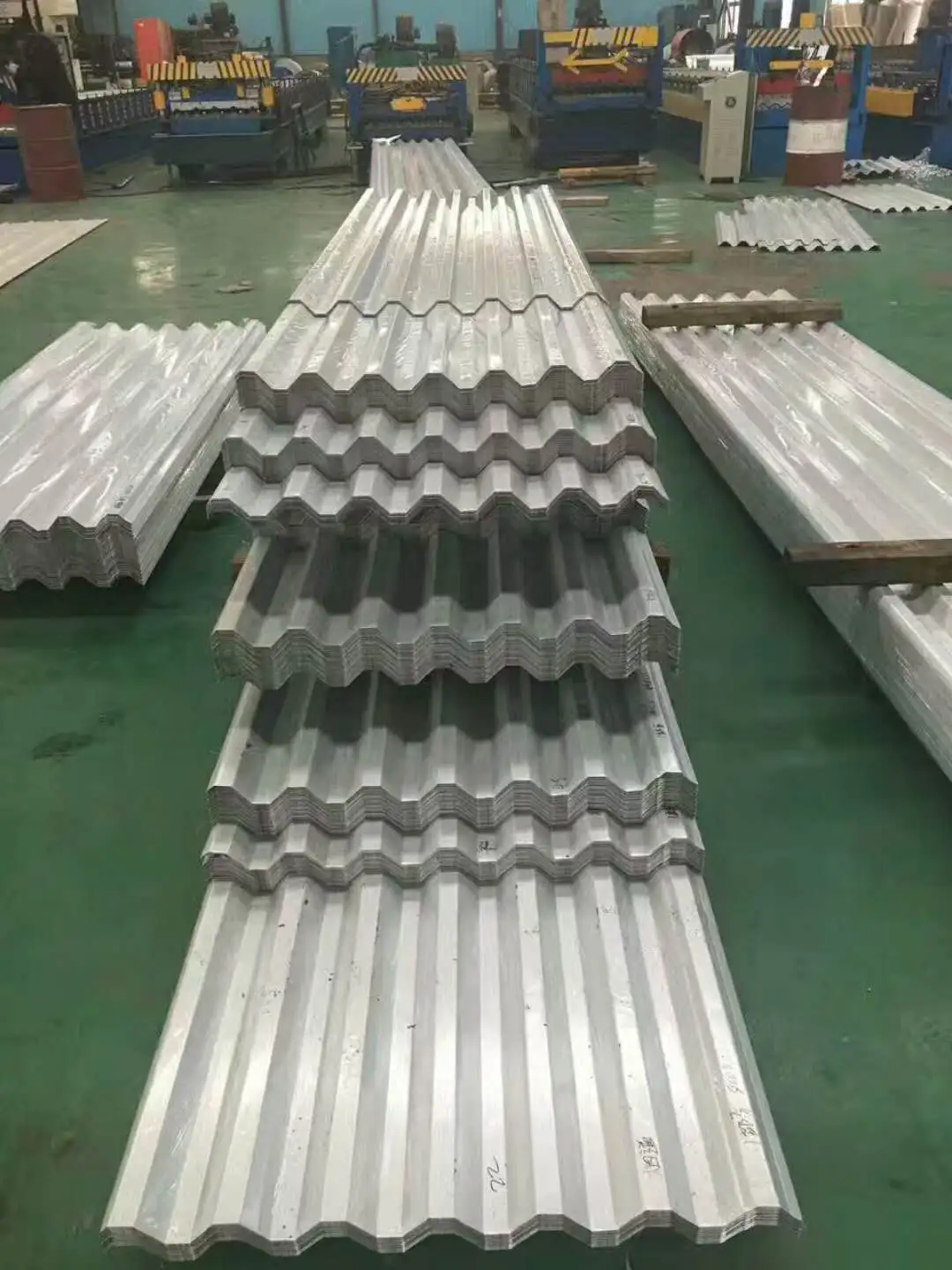

Түспен қапталған профильді болат парақтар түрлі-түсті боялған болат катушкаларды гофрленген профильдерге салқын орамды қалыптастыру арқылы шығарылады. Олар шатыр жабыны, қабырғаларды қаптау және өнеркәсіптік ғимараттарды, қоймаларды және үлкен аралықтағы болат конструкцияларды ішкі немесе сыртқы безендіру ретінде қызмет етеді. Әрбір парақ механикалық беріктікті қамтамасыз ететін болат субстраттан, коррозияға қарсы тосқауыл ретінде әрекет ететін металл жабыннан және ауа райына төзімділік пен сыртқы көріністі қамтамасыз ететін органикалық жабыннан тұрады. SENBO осы профильдер үшін профиль геометриясын, жабын қалыңдығын және негізгі металл сыныбын ішкі тексеретін бірнеше шиыршық қалыптау желілерін басқарады.
Шикізат әдетте ені 1000 мм сериямен жеткізілетін суықтай немесе ыстықтай илектелген болат жолақ болып табылады. Шығымдылық көрсеткіштеріне 250 МПа, 280 МПа, 320 МПа, 350 МПа және 550 МПа жатады. Қаптау құрылымы GB/T 12754 стандартына сәйкес келеді. Жалпы конфигурацияда алдыңғы жағында екі қабат үстіңгі жабын және артқы жағында бір қабат қолданылады. Полиэстер (PE) немесе фторкөміртекті (PVDF) жабындары ауа райының қажетті төзімділігіне сәйкес таңдалады. Арнайы жабын түрі тапсырыс беру кезінде расталады.
Жалпы қалыңдығы 0,4 мм-ден 1,6 мм-ге дейін. Шатыр жабындары мен қабырғаларды қаптау әдетте 0,5 мм-ден 0,6 мм-ге дейін минимумды пайдаланады, ал маңызды ғимараттың сыртқы бөліктері 0,6 мм-ден кем болмауы керек. Жүк көтергіш еден төсеніштері 2 мм немесе 3 мм-ге дейінгі қалыңдықты қажет етуі мүмкін. Гофр биіктігі 10 мм-ден 200 мм-ге дейін. Қатты емес қималар үшін биіктік пен қалыңдық арақатынасын 200-ден төмен ұстау керек. Тиімді ені профильге байланысты. Кеңінен қолданылатын профильдерге YX35-125-750 (35 мм қабырға биіктігі, 750 мм тиімді ені), Jiaochi 760 (YX51-380-760) және Jiaochi 820 кіреді.
| Өнімділік көрсеткіші | Параметр/спецификация | Негіз немесе ескертулер |
|---|---|---|
| Атқарушы стандарт | GB/T 12755-2008 | Құрылысқа арналған профильді болат парақтар |
| Қаптау стандарты | GB/T 12754 | Түспен қапталған болат парақтар мен жолақтар |
| Ортақ қалыңдық | 0,4–1,6 мм | Негізгі ғимараттар үшін шатыр жабыны кемінде 0,6 мм |
| Қабырға биіктігі диапазоны | 10–200 мм | Биіктік пен қалыңдық арақатынасы жақсырақ ≤200 |
| Өнімділік күші | 250–550 МПа | 250 МПа және 350 МПа жалпы; Құлыптау профильдері үшін 550 МПа |
| Өлі салмақ | 6–10 кг/м² | Жеңіл конверт |
| Негізгі парақ ені | 1000 мм жалпы | 600 мм, 1000 мм және 1200 мм сериялары бар |
| Ұсынылатын шатырдың еңісі | Үздіксіз ұзындық үшін 2–5% | Ауысу шегі л/300 |
| Қаптау талаптары | Ыстық мырышталған ≥90/90 г/м²; Al-Zn қапталған ≥50/50 г/м² | Басқаша көрсетілмесе |
Профильді түсті болат парақтардың салмағы 6 кг/м² мен 10 кг/м² аралығында, бұл дәстүрлі бетоннан немесе кірпіштен жасалған қаптамадан айтарлықтай төмен. Диафрагманың жақсы қаттылығын және жүк көтергіштігін қамтамасыз ететін 250 МПа-дан 550 МПа-ға дейінгі шығымдылық шегі. Huangshi Daye Special Steel негізгі цехында негізгі металл қалыңдығы 0,8 мм болатын YX114-333-666 профильді шатыр жабындары тек BC аралығы үшін ғана 13 200 м² аумаққа орнатылды, бұл ірі өнеркәсіптік шатырларға жарамдылығын растайды.
Өнім зауыттық дайындауды да, орнында орамды қалыптауды да қолдайды. Anhui Chaolong Optoelectronics зауытының жобасында көлікке орнатылған орамды қалыптау машиналары дереу орнатуға және көлік зақымдалуын болдырмауға мүмкіндік беретін парақтарды орындады. Топсалы көтергіштер орналасуға көмектесіп, орнату тиімділігін 70%-ға арттырып, биіктіктегі қолмен жұмысты 60%-ға азайтты. Жоба 76 000 шаршы метрден астам аумақты қамтыды. Қытайдың солтүстік-батысындағы ең үлкен құбырлы трус құрылымы болып табылатын Ланьчжоудағы Юганг материалдық ауласындағы жабық қойма үшін шатыр панельдері түрлі-түсті профильді қабаты бар қалыңдығы 0,6 мм жоғары берік ыстық мырышталған болат пайдаланылды. Ұзақ аралықты орнату шатырдың қабаттасу санын азайтты.
Сыртқы жабын өзін-өзі тазарту қасиеттерін және ұзақ мерзімді ауа райына төзімділігін қамтамасыз етеді. Қаптау жүйелерін коррозиялық орталарға сәйкес келтіруге болады. Ыстық мырышталған субстраттар үшін, егер басқаша көрсетілмесе, екі жақты жабынның салмағы әр жағында кемінде 90 г/м² стандартты болып табылады. Алюминий-мырыш қорытпасының астарлары үшін минимум бір жағында 50 г/м² құрайды. Композиттік шатырдың төменгі парағы перфорацияланған дыбысты жұтатын панель ретінде жұмыс істегенде, саңылаулардың өлшемі мен аралықтары акустикалық дизайнмен анықталуы керек.
GB/T 12755-2008 материалды таңдауды, профиль конфигурациясын, техникалық талаптарды, өлшемдік рұқсаттарды және профильді болат парақтардың сапасын тексеруді анықтайды. Түстердің көрінетін өзгеруін болдырмау үшін бір төбеге немесе қабырға жобасына арналған барлық парақтарды бір өндіріс партиясынан тапсырыс берген жөн.
Қабырғалардың биіктігі иілу қаттылығы мен созылу мүмкіндігіне әсер етеді. Қысқа аралықтар үшін 35 мм сияқты төмен қабырғалар жеткілікті болуы мүмкін. Ұзақ аралықтар немесе жоғары жүктемелер үшін 51 мм немесе одан да көп сияқты тереңірек профильдер қажет. Профиль тек сыртқы түрі бойынша емес, аралық кестелері мен дизайн есептеулері негізінде таңдалуы керек.
2%-дан 5%-ға дейінгі көлбеу соңғы айналымдары жоқ үздіксіз ұзындықтағы парақтарға тән. Төменгі беткейлер тоған суының қаупін арттырады, бұл жабынның қызмет ету мерзімін қысқартуы мүмкін. Жергілікті жауын-шашынның қарқындылығы мен дренажды жобалауды да ескеру қажет.
Иә, көптеген профильдер орамды қалыптау немесе тежеу арқылы үлкен радиусқа дейін қисық болуы мүмкін. Ең аз радиус парақтың қалыңдығына, қабырға геометриясына және жабын түріне байланысты. Өндірушімен ерте келісу ұсынылады.
Жағалаудағы немесе коррозиялық өнеркәсіптік орталар үшін әр жағында кемінде 50 г/м² болатын Al-Zn жабындысы жақсырақ және PVDF үстіңгі жабыны жиі көрсетіледі. Аса агрессивті жағдайларда жабынның жоғары салмағы немесе қосымша қорғаныс шаралары қажет болуы мүмкін.
Жабдықтаушылар негізгі болат пен жабын қалыңдығының жазбалары үшін диірмен сынақ сертификаттарын ұсынуы керек. Профиль өлшемдері мен бетінің күйі өндіріс кезінде және жөнелту алдында тексеріледі. Арнайы желді көтеруді немесе құрылымдық өнімділікті қажет ететін жобалар үшін сұрау бойынша сынақ есептері немесе есептеулер ұсынылуы мүмкін.
