Металл шатыр жабындары

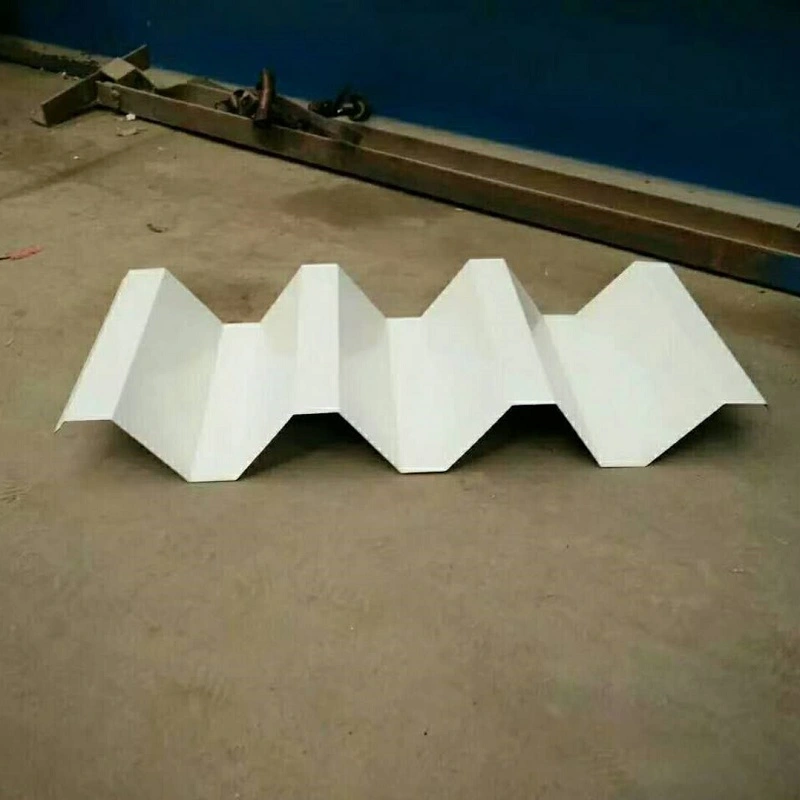

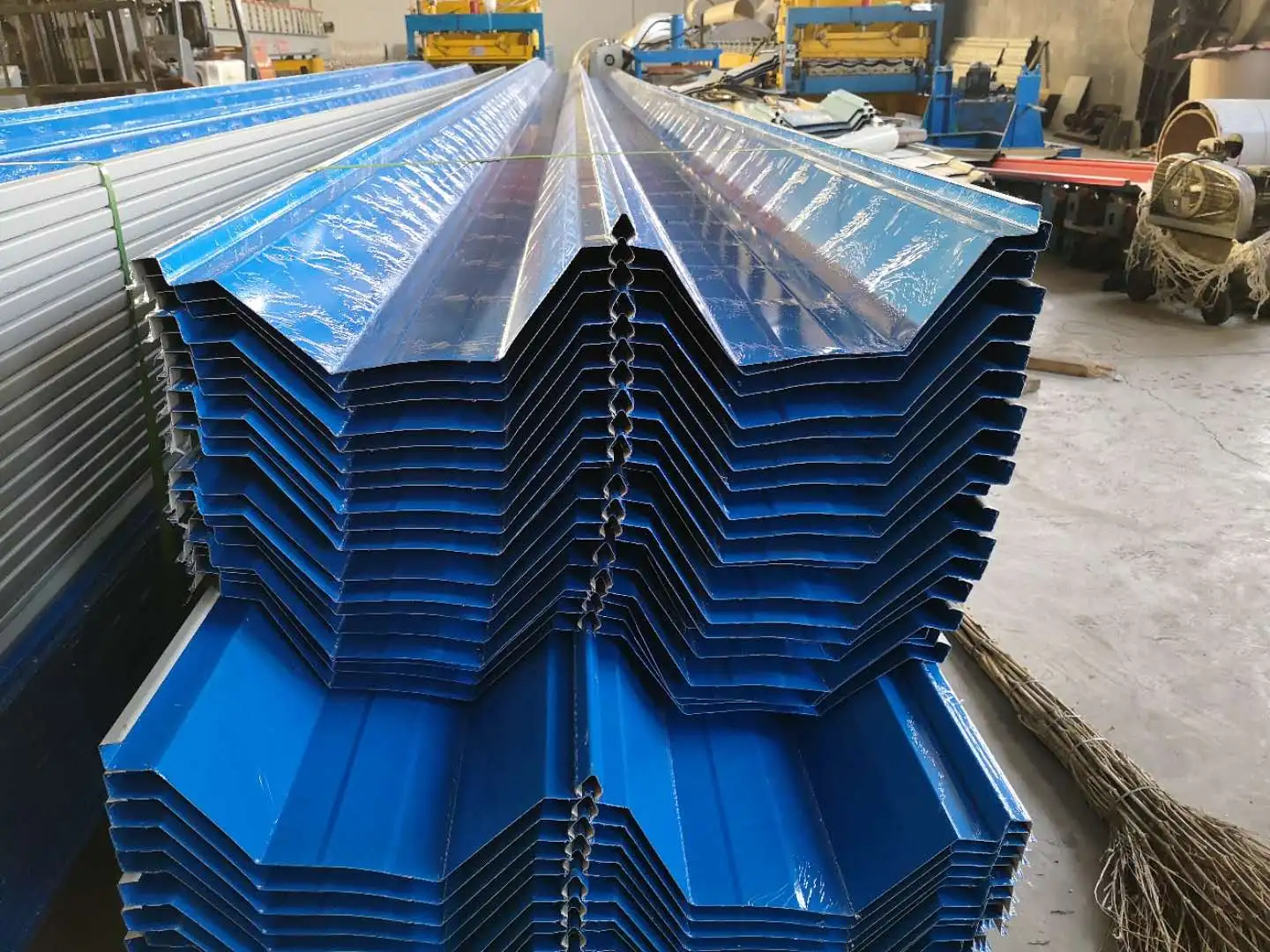

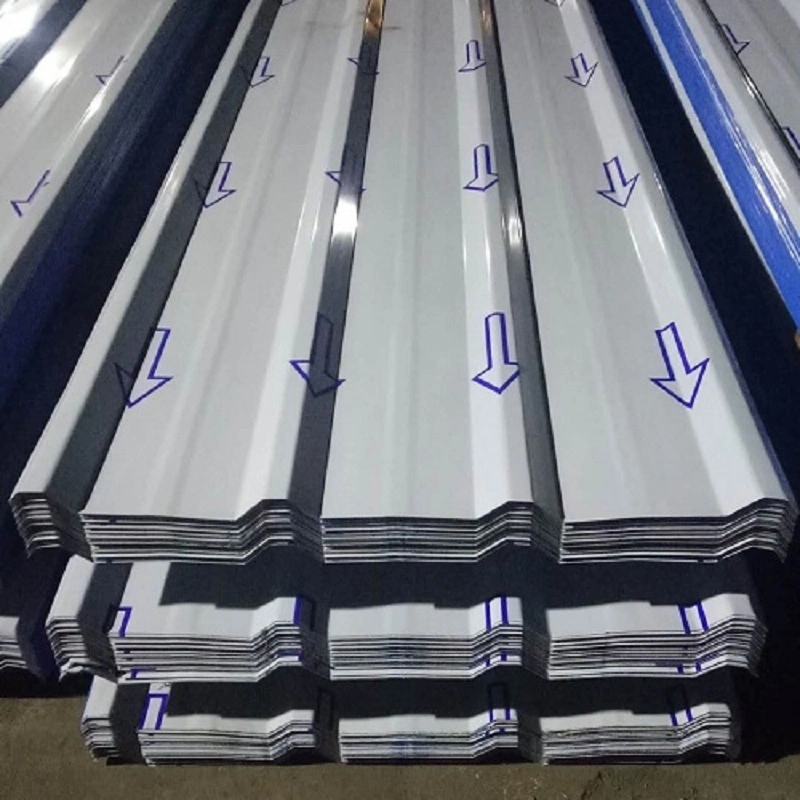

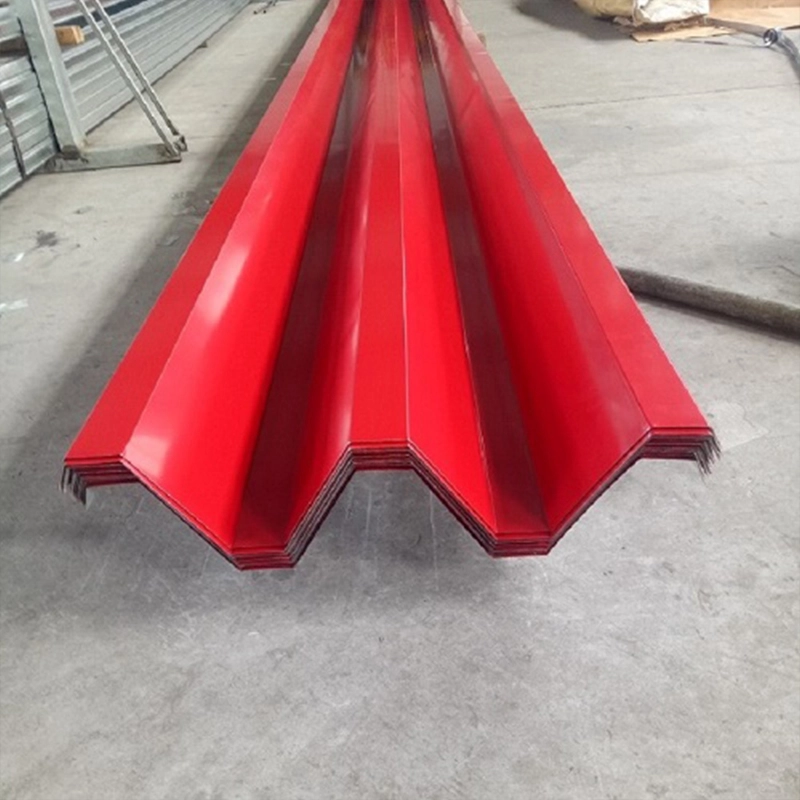

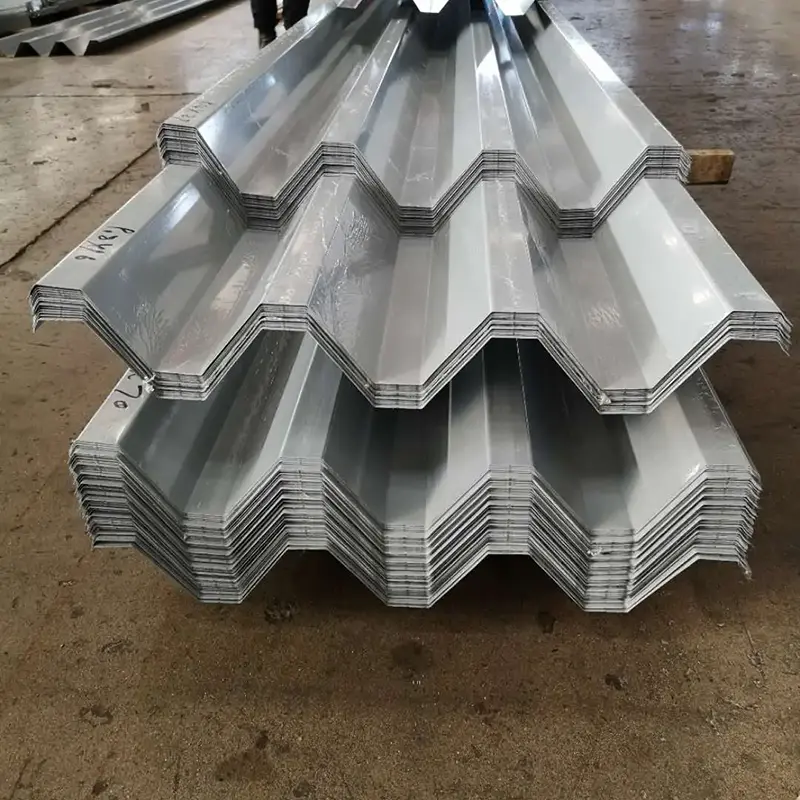

Металл жабындық панельдер - үздіксіз өндірістік желілерде металл катушкаларды гофрленген көлденең қималарға салқын илекпен қалыптастыру арқылы жасалған профильді болат парақтар. Олар шатыр, қабырғаларды қаптау және еден төсеніштерін жабу үшін қолданылады. Қабырғалы немесе гофрленген профиль қабырғалардың бағыты бойынша жұқа парақтың иілу қаттылығын арттырады, бұл қалыңдығы 0,5 мм-ден 1,5 мм-ге дейінгі панельдерге шатырдың жүктерін тасымалдауға мүмкіндік береді. SENBO металл шатыр профильдері үшін арнайы шиыршықты қалыптау желілерін басқарады және желдің көтерілуін тексеру үшін ішкі сынақ мүмкіндігін қолдайды. Өндірістік тексерулер негізгі металдың қалыңдығын, аққыштық беріктігін, профиль геометриясын және беткі қабаттың сапасын қамтиды.

Негізгі материал опциялары

• Ыстық мырышталған болат табақ:40 г/м²-ден 275 г/м² дейін екі жақты мырыш жабыны бар әдетте DX51D+Z маркасы. Жалпы өндірістік ғимараттарға жарамды.
• Al-Zn қапталған болат парақ:Қаптамада шамамен 55% алюминий және 43,5% мырыш бар. Стандартты мырышталған болаттан 3-5 есе коррозияға төзімділігін қамтамасыз етеді.
• Түспен қапталған болат парақ:Коррозияға төзімділік пен дизайн икемділігін ұсынатын полиэфир (PE) немесе фторкөміртекті (PVDF) жабындарымен аяқталды.
• Алюминий-магний-марганец қорытпасының парағы:AA3004 маркасы, тығыздығы 2,73 г/см³, болаттың шамамен үштен бірі. 50 жылдан астам қызмет ету мерзіміне арналған.
• Тот баспайтын болаттан жасалған парақ:445J2 ферритті баспайтын болат, әдетте қалыңдығы 0,5 мм. Желге төзімділігі жоғары талаптары бар үлкен қоғамдық ғимараттар үшін қолданылады.

Жүйе құрылысы

Металл шатыр жүйелері жиі көп қабатты композиттік дизайнды пайдаланады. Гуанчжоу Байюнь әуежайының 3 терминалы жобасында шатырдың құрылысы төменнен жоғарыға дейін мырышталған бастапқы пурлиндер, перфорацияланған Al-Zn жабыны бар профильді болат негіз парағы, бу тосқауылы, дыбыс жұтатын тас жүн, мырышталған екінші реттік пурлиндер, жылу оқшаулағыш тас жүн, ыстық суға төзімді болат PO қабығы бар бекіту қыстырғыштары, шуды азайтатын көбік, тот баспайтын болаттан жасалған шатыр панельдері және тот баспайтын болаттан жасалған қақпақтар. Бұл жинақ құрылымдық тіректерді, жылу оқшаулауды, гидрооқшаулауды, дыбысты сіңіруді және найзағайдан қорғауды біріктіреді.

Орнату жүйелері

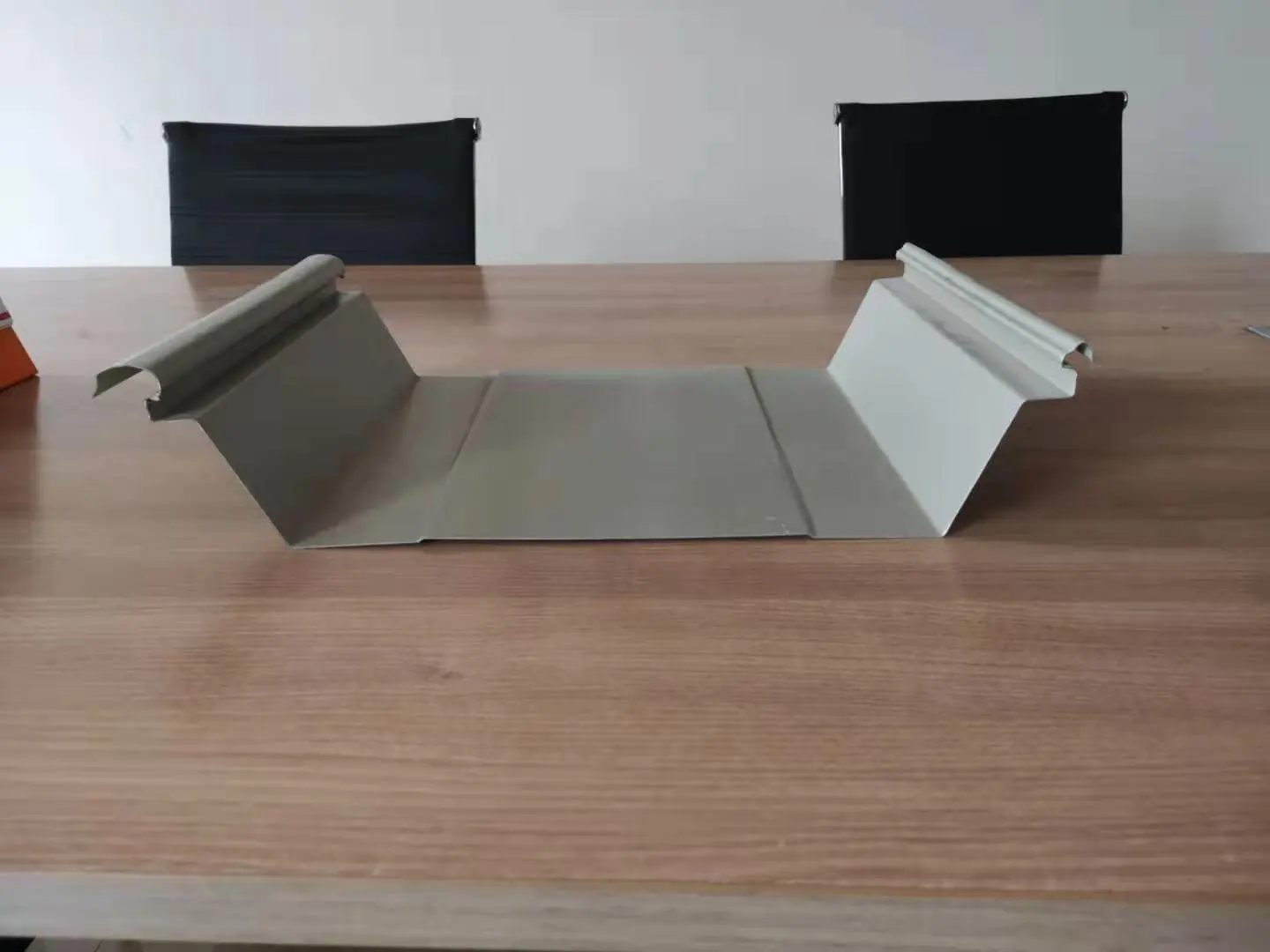

• Тұрақты тігіс жүйесі: Adjacent panel edges are mechanically seamed with a specialized tool. The resulting joint is structural and watertight without relying on sealants. T-shaped fixing clips allow thermal movement along the roof slope.
• Үздіксіз дәнекерлеу жүйесі:Тот баспайтын болаттан жасалған панельдер толық ұзындықтағы дәнекерлеу арқылы біріктіріледі. Жіксіз дәнекерлеулер жел мен суға жоғары төзімділікті қамтамасыз етеді.

Техникалық сипаттамалар

Жоба қолданбаларынан өнімділік деректері

1. Желді көтеру сыйымдылығы

Жағалаудағы қоғамдық ғимараттар шатырдың желге төзімділігіне ерекше талаптар қояды. Гуанчжоу Байюнь әуежайының 3-терминалында үздіксіз дәнекерленген тот баспайтын болаттан жасалған шатыр жүйесі желді көтерудің статикалық сынағынан өтті және 17-санаттағы тайфунға тең келетін 18,2 кПа сыйымдылықты тіркеді. Салыстыру үшін, кәдімгі алюминий-магний-марганецті тігісті төбелер әдетте 12-санаттың шарттарына қарсы тұрады. Желді сору тәртібін зерттеу ең әлсіз нүкте ретінде бір-біріне жабысатын тігіс пен тірек кронштейнін көрсетеді, бұл мақсатты күшейтуді қажет етеді. Greater Bay Area мәдени және спорт орталығының стадионы ұқсас дәнекерлеу әдісін қолданады және зертханалық сынақтарда 21 кПа жетті.

2. Гидроизоляция және герметикалық

Төбенің гидрооқшаулағышы қолданылатын тығыздағыштардан емес, құрылымдық конфигурациядан келеді. Тұрақты тігісті панельдер бетінде тырнақ тесіктерін немесе ағып кету нүктелерін қалдырмай, толық ұзындықтағы алдын ала жағылған тығыздағыш пен құлыпталған тігістерді пайдаланады. Үздіксіз дәнекерленген тот баспайтын болаттан жасалған тәсіл толық ұзындықтағы дәнекерлеу арқылы үзілмейтін бетті жасайды, суға төзімділікті одан әрі жақсартады. Төбенің дренажының ең аз дегенде 5% болуы ұсынылады. Науаның профилі суды тез қарнақтарға бағыттайтын табиғи дренаждық арна ретінде қызмет етеді.

3. Жылу қозғалысын басқару

Температураның өзгеруі металл панельдердің кеңеюіне және жиырылуына әкеледі. Тұрақты тігіс жүйелері бұл қозғалысты T-тәрізді жылжымалы кронштейндер арқылы сіңіреді, бұл панельдердің шатырдың еңісі бойымен еркін қозғалуына мүмкіндік береді. Гуанчжоу Байюнь әуежайының 3 терминалында дәнекерленген қосылыстар термиялық кернеуді босату үшін көлденең гофр профилімен бірге жұмыс істейді. Екі әдіс те шектеулі термиялық қозғалыстан болатын зақымның алдын алады.

4. Құрылыс өнімділігі

Greater Bay Area мәдени және спорт орталығы гидрооқшаулағыш мембрана астындағы барлық шатыр қабаттары үшін модульдік құрылыс стратегиясын қолданды. Жұмысшылар 78 000 м² шатырды 878 тәуелсіз модульге бөлді, әрбір модульді жер деңгейінде жинап, дәнекерледі, содан кейін аяқталған қондырғыларды орнына көтерді. Бұл тәсіл орнату тиімділігін 30%-ға арттырды және материалдық қалдықтарды шамамен 2%-ға дейін ұстады.

5. Геометриялық икемділік

Шатыр панельдері бір қисықтық, қос қисықтық және сфералық архитектуралық беттерге сәйкес келетін түзу, қисық немесе желдеткіш пішінде шығарылуы мүмкін. Чжэцзянның Анжи қаласындағы «Екі тау» Болашақ ғылым және технология қаласының мәдени және өнер орталығында металл шатыр бамбук жапырағының он екі алып пішінін құрайды. BIM модельдеу және 3D сканерлеу құрылыс рұқсат етілген шектерде сақталуы үшін қолданылды.

Орнату және өңдеу нұсқаулары

• Check purlin alignment and levelness before starting panel placement.
• Деформацияны болдырмау үшін жиегі қорғалған көтеру белдіктері бар көтергіш панельдер.
• Тік тігіс жүйелерінде соңғы тігіс алдында тігістің қосылуын және қыстырғыштың туралануын растаңыз.
• Үздіксіз дәнекерлеуді орындаған кезде жұмыс орнын таза және құрғақ ұстаңыз; білікті дәнекерлеу процедураларын орындаңыз.
• Аяқталған шатыр беттерінде құрылыс қозғалысын шектеңіз және қоқысты тез арада алып тастаңыз.

Жалпы сұрақтар

Қандай шатыр жүйесі қатты желді жағалаудағы жерлерге сәйкес келеді?

Үздіксіз дәнекерленген тот баспайтын болаттан жасалған жүйе желге ең жоғары төзімділікті ұсынады және көбінесе тайфунға бейім аймақтар үшін белгіленеді. Тік тігіс жүйелері желді көтеру есептеулеріне сәйкес тігіс пен қысқыш бөлшектері күшейтілген кезде өміршең нұсқа болып қала береді.

Ұзын шатыр панельдері температураның өзгеруіне қалай әсер етеді?

Тұрақты тігіс жүйелері еңіс бойымен қозғалуға мүмкіндік беретін жылжымалы қыстырғыштарды пайдаланады. Дәнекерленген жүйелер көлденең гофрларды немесе компенсаторларды қамтуы мүмкін. Сәйкес әдіс шатырдың геометриясына және күтілетін температура диапазонына байланысты.

Металл шатырға қандай техникалық қызмет көрсету қажет?

Тексеру процедуралары бекіткіштің тығыздығын, панельдің жағдайын, дренаж жолының кедергілерін және енулердегі тығыздағыштың тұтастығын қамтуы керек. Тұрақты тігіс жүйелері әдетте аз техникалық қызмет көрсетуді қажет етеді, өйткені бекіткіштер ашық емес.

Металл жабын бар шатырдың үстінен өтуі мүмкін бе?

Жаңа металл шатырды кейде бұрыннан бар шатырдың үстіне орнатуға болады, егер құрылым қосымша жүктемені көтере алса және қолданыстағы беті қолайлы болса. Құрылымдық инженер кез келген шешім қабылданар алдында бар жағдайларды бағалауы керек.

Сапаны бақылау және құжаттама

Жабдықтаушылар негізгі металға арналған диірмен сынау сертификаттарын, жабын қалыңдығының жазбаларын және панельдік өлшемдік есептерді ұсынуы керек. Жел жүктемесінің арнайы критерийлері бар жобалар жеткізілетін нақты жүйе конфигурациясы үшін желді көтеру сынақ деректерін сұрауы керек. Қабылдау алаңының тексерулері орнату алдында материалдың сорттарын, панельдердің ұзындығын және бетінің күйін тексеруі керек.

Таңдауды қарастыру

• Шатыр жүйесінің түрін таңдамас бұрын ғимараттың орналасқан жерін және жобалық жел жылдамдығын тексеріңіз.
• Суды тиімді кетіруді растау үшін шатырдың еңісін және дренаждың орналасуын қарап шығыңыз.
• Таңдалған панель материалының ғимараттың қоршаған ортаға әсеріне сәйкес келетінін тексеріңіз.
• Шатыр жабынының жеткізушісі қажетті сынақ деректерін және орнатуға қолдау көрсете алатынын растаңыз.
